Сайдинг и профиль j: особенности крепления

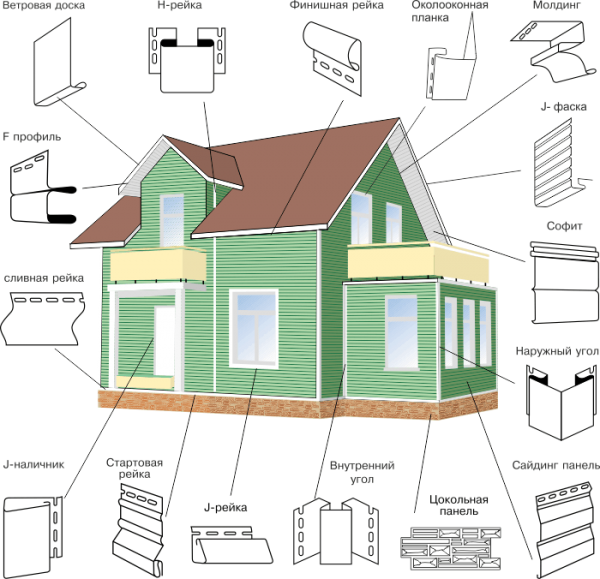

Обзор видов

J профиль — многофункциональный добор, который необходим для устройства обшивки из сайдинга

При отделке здания могут встречаться ровные и фигурные соединения, проемы, выступающие и утопленные части. Для их оформления нужно применять профили разного размера и конфигурации.

Чтобы решать данные вопросы, может использоваться J-планка для сайдинга следующих видов:

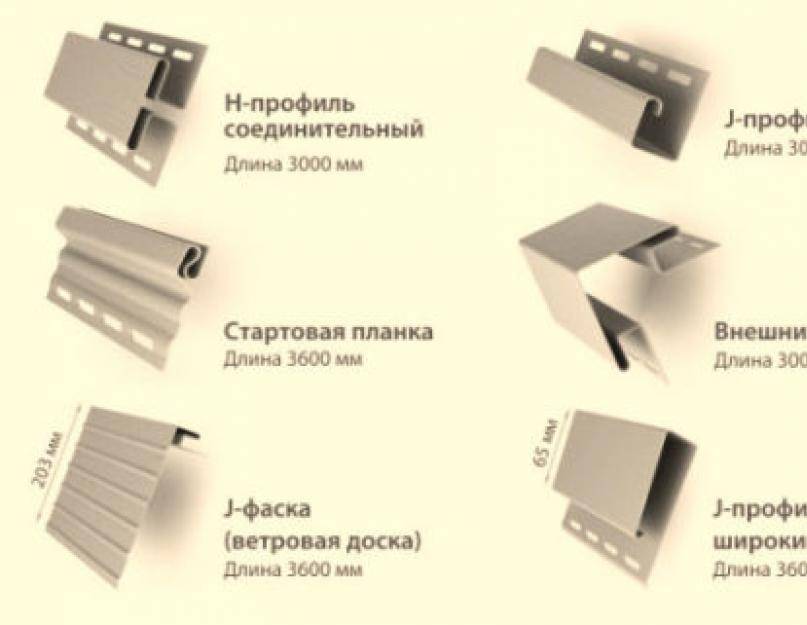

Стандартная. Имеет высоту 46 мм и ширину пятки 23 мм. Использование осуществляется на обычных панелях, где нет необходимости в их декоративном оформлении.
Широкий. При размере пятки 23 мм высота полки увеличена до 85-91 мм. Выполняет функции декора и закрытия широких щелей при ошибках в работе.
Арочный (гибкий). Габариты как у стандартной рейки, но на полках есть насечки, позволяющие сгибать ее в различных направлениях. Служит для обрамления арочных и круглых проемов.

Оформление дома своими руками

Профессионалы в области облицовки зданий выполнят работу гораздо быстрее, чем простой обыватель, но так интересно попробовать свои силы во всех областях строительства, особенно если дом возведен собственноручно.

Монтаж сайдинга начинается с подготовительного этапа, а именно очистки стен от нависающих элементов. Все необходимо снять — водосточные трубы, наличники, ставни. Затем делается точная разметка по строительному уровню и с помощью тонкого бруса производится обрешетка здания. К деревянному дому их крепят саморезами, к кирпичному или каменному при помощи перфоратора с использование дюбелей.

Далее монтируется каркас из разного рода материалов. Устанавливается стартовый профиль по всему периметру здания снизу.

После этого крепятся остальные — по углам и для обналички дверей и окон необходимо выставить j вариант. При этом нужно оставлять небольшое расстояние до нижнего и верхнего края здания, так как профили могут подвергаться охлаждению или нагреванию и от перепада температур либо сжиматься, либо расширяться. Если произойдет последнее и упор изделия в твердую поверхность, то от подобного оно может потрескаться и лопнуть, а это приведет к деформации всей облицовки. Профиль лучше крепить к деревянной обналичке пресс-шайбами, так как при использовании гвоздей молоток может тоже повредить материал. Их надо немного не докручивать, чтобы зазор позволял легко двигаться изделию при изменении температурного режима.

Правильным монтажом j профилей для дверей и окон является следующее: сначала крепятся вертикальные планки и только после горизонтальные. С двух концов верхний материал загибается и ложится на вертикальные.

Все подготовительные работы выполнены и только теперь начинается крепление панелей сайдинга. Сначала нижняя, которая закроет стартовый профиль, а затем последующие. Они вставляются в изделия и надежно защелкиваются, а тоже фиксируются пресс-шайбами. Одна из них просовывается в овальные прорези панели по ее центру, которая тоже не докручивается, как и в случае крепления профилей.

Под скаты крыши монтируется j тип, а на карниз — стартовый. Работа продолжается, как и при облицовке самого дома. Панели можно крепить в нахлест, но лучше использовать Н профиль.

Виды оцинкованных профилей

Для того чтобы сделать прочный каркас для сайдинга из профилей используют следующие виды материала:

Стоечный – устанавливается вертикально. Производят из стали с оцинкованным напыление. Для устранения неровностей на поверхности стены вместе с профилем используют кронштейны с возможностью регуляции высоты. Вместо кронштейна, можно воспользоваться П-образным металлическим подвесом. Деталь имеет меньшую прочность и может не выдержать нагрузки.
Потолочный выбирают для замены стоечного. Можно устанавливать вертикально или горизонтально как распорку, которая придает конструкции прочность.
Направляющий профиль использую также для установки распорок, но в отличие от потолочного имеет полочку для фиксации крепежами (саморезами, гвоздями или дюбелями).

Более надежным для каркаса под сайдинг из профиля является стоечный вариант. Выбирают материалы с толщиной металла от 0,4 мм. Подойдет для установки более легких виниловых панелей. Профиль под металлический сайдинг нужен более прочный. Потому подойдут детали с толщиной металла от 0,5 мм.

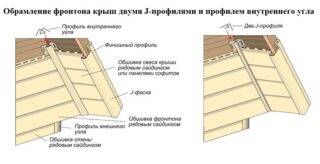

Установка J-профиля на фронтон щипцовых крыш

Двускатные крыши домов, у которых стена строения плавно переходит в стену чердака или мансардного этажа, принято называть щипцовыми, а сам фронтон в этом случае называется щипцом.

Как и в других подобных случаях для обеспечения нужной точности стыковки делается шаблон. Для его изготовления используют пару подходящих обрезков J-профиля сайдинга Деке, один из которых устанавливается на уже имеющуюся сайдинговую обшивку стен, а второй прикладывают под соответствующий кровельный свес. На первом отрезке маркером проводится линия уклона кровли, после чего, как указано на рисунке, проводится подрезка шаблона (рис. 41).

Следующей операцией является разметка по шаблону J-рейки, которая будет использоваться на левой стороне фронтона. Для этого шаблон лицевой стороной вверх накладывают под углом в 90° на размечаемый профиль и маркером наносят метку, после чего заготовка разрезается по полученной черте. Лишние участки пластика удаляются полностью, то есть обрезается и гвоздевая, и лицевая сторона.

Рис. 41. Установка J-профиля на щипец: а – изготовление шаблона и установка профиля; б – стыковка профиля по длине;
1 – кусок J-профиля;
2 – шаблон;
3 и 4 – левый и правый элементы обшивки соответственно.

Теперь шаблон нужно повернуть тыльной стороной вверх и выполнить разметку второго J-профиля сайдинга Docke, того, что будет использоваться с правой стороны фронтона. В отличие от предыдущего шаблона, у этого профиля отрезается лишь гвоздевая планка, а лицевая сторона остаётся без изменений.

Подготовленные профили в месте монтажа закрепляются на стене по обычным правилам крепления вертикальных элементов. Для этого первый саморез устанавливается по верхней кромке самого верхнего крепёжного отверстия, все остальные шурупы завинчиваются по центрам. При этом оставленная необрезанной лицевая планка правого профиля винилового сайдинга Деке вводится в паз левого. Если это невозможно, по причине плохого входа необрезанной лицевой планки в ответную часть профиля, следует сделать осторожную подрезку. Обращённые наверх части лицевых профилей замыкают собираемый узел.

Инженеры компании “Строймет” напоминают, что фронтоны крыш, выходящие на солнечную сторону, сильно нагреваются, и это необходимо учесть. То же самое возможно и на других фронтонах, если используется сайдинг Docke тёмного цвета. Ситуация усугубляется ещё и недостаточной вентиляцией, характерной для таких участков крыши, где свисающий козырёк ограничивает циркуляцию, создавая зоны неподвижного воздуха с высокой температурой.

Чтобы избежать чрезмерного перегрева окаймляющих фронтоны J-профилей, в процессе их установки на стену предусматривается отступ около 2,5 см от места контакта стены и крыши. Чтобы сделать такой отступ, обычно берётся такой же J-профиль и прикрепляется на торец в роли временной распорки между окантовкой и крышей. Иными словами, в угол, образуемый стеной и крышей, сначала устанавливается на торец профиль, к которому прижимается, а затем закрепляется J-профиль окантовки. После выполнения этой операции первый из профилей вынимается, а вместо него остаётся отступ требуемого размера.

На практике известна ситуация, когда в целях экономии J-профиль на фронтонах вообще не ставят, укладывая рядовой сайдинг совсем без него. Логика рассуждений такова: ведь торцевые свесы всё равно обшиваются сайдингом или софитами, тем самым визуально прикрывая резаные концы сайдинга. Действительно, эстетически такой монтаж выглядит вполне пристойно. Однако струи сильного косого дождя или снега неизбежно проникают по обшитой сайдингом стене к открытым концам рядового сайдинга. Через них влага поступает на стены, так как положенного по технологии препятствия в виде J-профиля нет и, фактически, внешне красивая обшивка вообще не исполняет своих защитных функций.

Более того, в некоторых случаях даже J-профиль не в состоянии справиться с мощным потоком. Чтобы полностью избежать негативных явлений, нужно места стыковки винилового сайдинга Деке в особо ответственных точках, к которым относятся внешние и внутренние углы стен и фронтонов, а также границы оконных и дверных проёмов, обивать оцинкованной кровельной жестью. Если по каким-то причинам это невозможно, необходимо выполнить оклейку гидроизолом, рубероидом или любым другим аналогичным материалом.

Необходимые инструменты и расчет расходного материала

Сразу после того как определились, что фасад будет отделан сайдингом, необходимо подсчитать количество материалов, которые понадобятся для выполнения всех работ. Для этого выполняют следующие замеры:

Ширину и высоту каждой стены отдельно, которые планируете отделывать.
Отдельно замеряются и фронтоны.
Оконные и дверные проемы.

Соответственно проведенным замерам рассчитывают количество:

стоек для каркаса;
утеплителя;
гидроизоляционных материалов (если необходимо);
доборных элементов (стартовая, финишная планка, внешний и внутренний угол и так далее);
крепежей;
панелей сайдинга, необходимых для отделки.

Каких-либо неординарных инструментов для монтажа каркаса и самого сайдинга покупать не придется. Обычный набор, который есть у хозяина, подойдет:

рулетка и карандаш для нанесения разметки;
строительный уровень для определения правильности установки направляющих;
перфоратор для проделывания отверстий под дюбеля;
шуруповерт или молоток для фиксации крепежей;
ножницы по металлу, болгарка или канцелярский нож для подрезания панелей;
строительные леса или стремянка.

Этого вполне достаточно чтобы установить и каркас, и отделочный материал на фасад.

Особенности применения

При отделке зданий сайдингом своими руками J-профиль используется в разных вариантах

Итак:

Закрываются торцы панелей.
Заменяется финишный профиль.
Завершается облицовка фронтонов.
Оформляются горизонтальные карнизы.
Заменяются стандартные угловые профили.
Выполняются заглушки на наружные угловые профили.

Оформление торцов панелей

Стандартно J-профиль закрывает любые вертикальные кромки панелей (у окон, дверей)

Когда выполняется вертикальный шов, стыкующий два типа отделочного материала:

Когда надо выполнить менее заметный шов, то устанавливается обычный профиль. Чтобы стык выделить, выбирается широкий.
J-рейка применяется как планка приоконная, ветровая и прочее.

Арочные проемы

Гибкая J-планка предназначена для отделки круглых, арочных проемов и других фигурных элементов:

На рейке выполняются надрезы (при меньшем радиусе насечки делаются чаще).
Готовая деталь крепится на место изгиба.

Монтаж фронтона

Отделка фронтона производится аналогично монтажу рядовых полос:

Измеряется угол наклона крыши.
Крепится стартовая полоса.
Устанавливается J-профиль по скатам крыши.

Он играет роль финишной планки, потому что стандартный финишный профиль (под наклоном) не фиксирует надежно сайдинг.Профиль j чаще используют на фронтонах (см. Отделка фронтона сайдингом поэтапно), так как карнизные финишные профили в строительных магазинах встречаются редко.

Левый с правым профили стыкуются на верху фронтона;

Рейки накладываются друг на друга.
Лицевая часть обрезается по диагонали.
Между планками оставляется зазор (6 мм).

https://youtube.com/watch?v=4zSkfzllhvg

Сколько нужно покупать

Чтобы не переплачивать лишние деньги и не закупить излишка материала, перед началом монтажа сайдинга следует произвести точные подсчеты количества каждого элемента, в том числе и J-профиля. Рассчитать его просто: если планируется использовать его только для оформления оконных проемов, то вычисляют периметр каждого окна и каждой двери, суммируют все получившиеся цифры и берут столько метров профиля, чтобы закрыть все периметры. Количество деталей легко посчитать, разделив итоговую цифру на длину одного профиля.

Если будет устанавливаться софит, то к получившейся цифре после подсчета суммы периметров прибавляют сумму боковых длин софита.

Если планируется использовать J-профиль также на торцевых частях дома и фронтонах крыши, то дополнительно измеряют длины обеих сторон фронтона, а также высоту стены до крыши с каждого из углов. На один угол дома вместо одного специального углового профиля используется два J-профиля. То есть, в итоге на торцы дома идет двойное количество J профилей.

J-профиль крепится к стенам при помощи гвоздей либо саморезов. При этом для монтажа 100 м 2 сайдинг-панелей расходуется их достаточно много – около 1600 штук. Эти же крепежные элементы применяются и для крепления J-профиля. При этом гвозди следует приобретать со шляпкой около 8 мм и длиной не менее 40 мм, а саморезы – не менее 25 см длиной и диаметром шляпки 8 мм.

Особенности и устройство конструкции

Приступая к работе, нужно четко понимать из чего состоит конструкция, и на какие этапы разделяется процесс. Облицовка состоит из:

паронепроницаемой мембраны;
утеплителя;
ветро и гидроизоляционной пленки (один и тот же материал, выполняющий две функции);
каркас из металлических профилей;
сайдинг панели.

Такая конструкция напоминает многослойный пирог, каждый элемент которой защищает строение от разрушительного воздействия внешней среды.

Кроме того, между утеплителем и декоративной отделкой остается вентиляционный зазор, а это позволяет потокам воздуха циркулировать между двумя слоями и удалять лишнюю влагу. Таким образом, в помещениях всегда будет комфортный микроклимат.

Монтаж и обработка

Подготавливается все необходимое для монтажа околооконной планки. Разметку и обрезку лучше выполнять на ровном столе.

Пошаговые действия по установке:

Фиксируется финишный профиль. Его ставят во внутренний периметр проема с прилеганием к раме. Для надежности, привлекательного внешнего вида и обеспечения стыковки в 90⁰ детали подрезаются под углом 45 градусов. Это легко сделать болгаркой. Все фрагменты сопоставляются и крепятся.
Первым крепится финишный профиль
Подгоняется нижняя часть. Если в качестве отливной детали будет применяться приоконный профиль, то на планке отмечается ширина этого участка проема, к которой прибавляется ширина внешнего наличника, умноженная на два. Если основная сторона проема равняется 80 см, а околооконная планка имеет размер «наличника» 8 см, то обрезка составит 8+80+8 = 96 см. Далее осуществляется подрезка по месту изгиба с обеих концов. Отрез равняется 80 мм. По краям внутренний подрезок подгибается, образуя язычок, и укорачивается до 20–25 мм. Внешняя полоса остается прямой или уменьшается небольшая часть уголка. Если не зарезать все края под 45 градусов, то по прошествии времени появятся щели.
Схема монтажа профиля без подрезки по углам
Аналогичные работы проводятся с верхней деталью. Отличие лишь в том, что выступающая зона с обеих концов подрезается под 45 градусов.
Элементы устанавливаются поочередно на свои места. Для этого внутренний край заводится в финишный профиль, а с внешней стороны прикрепляется саморезами.
Подгоняются вертикальные детали. Для этого проводятся замеры. Нижний фрагмент (для обеспечения слива) размещается под углом, следовательно параметры определяются по двум точкам.
Необходимо тщательно продумать соединение вертикальных участков. Ввиду того что верхний и нижний элементы уже имеют загибы для оттока воды, внутренняя деталь стойки откоса подрезается только с учетом вымеренной кривизны.
Монтаж профиля с подрезкой под 45 градусов по углам
Внешние планки обрезаются иначе: вверху края остаются прямыми (за исключением небольшой подрезки уголка), а нижняя сторона отрезается под углом 45 градусов.
Стыковка выполняется следующим образом: вертикальная стойка подсовывается под угол верхней планки и заводится в финишный профиль, чтобы язычок располагался внутри. Похожая процедура выполняется и снизу, только угол стойки приоконного профиля укладывается внахлест, закрывая выпирающую часть нижнего элемента.
Околооконные планки, состыкованные под углом в 45 градусов, смотрятся намного лучше
Фрагменты закрепляются на саморезы.
Дополнительно все стыки обрабатываются герметиком.

Для значительного упрощения работы и создания визуально привлекательного соединения профили можно не подрезать под углом.

После обрамления проемов монтируется сайдинг, который заводится в участок J-соединения.

Во время установки панелей сайдинга необходимо использовать огромное количество доборных элементов. Именно от них зависит внешний вид всего фасада. Сегодня я подробнее расскажу о таком элементе, как околооконная планка сайдинга. Сразу становится понятно, что этот элемент связан с окном, но какие функции он выполняет и как крепится мы поговорим далее.

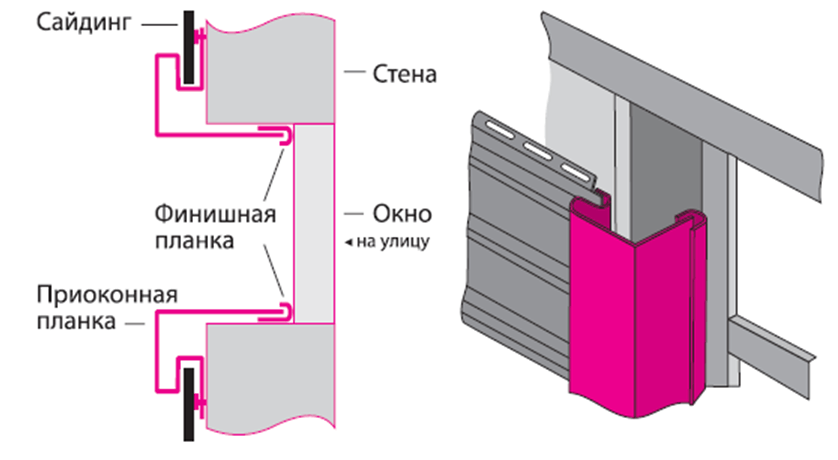

Околооконная планка

Особенности стыковки

Поскольку при установке фрагментов не всегда есть возможность использовать целую деталь, возникает потребность соединения по длине (высоте). Для этого существует несколько методов:

Монтирование внахлест

Довольно распространенный способ, заключающийся в наложении верхнего элемента на нижний. Инструкция по монтажу:

Изделие, располагающееся снизу, необходимо выставить и отметить уровень. Для расположения панелей по верхнему краю подрезаются крепежные участки (5–6 мм).
Определяется размер накладываемого фрагмента, к нему прибавляется 20–25 мм (нахлест). У детали вырезается фиксационный участок, размер которого равен предполагаемому нахлесту, плюс 5 мм.
Изделия соединяются.
Перед тем как закрепить углы, проверяется зазор между их внутренними частями, он должен составлять не менее 9–10 мм.

Нахлест смежных угловых элементов должен составлять 25 мм

Наращивание

Переход также можно сформировать, если нарастить участок при помощи накладки. Для этих целей используется обрезок применяемого элемента. Технология следующая:

Размер рабочего фрагмента – 10–15 см. По его внутренней поверхности с обеих сторон вырезаются места фиксации сайдинга на ширину 20 мм плюс 7–8 мм. Ввиду того что вставная деталь является местом стыка верхнего и нижнего участка, ее габариты должны учитываться при общих расчетах длины угла.
Соединить все элементы довольно просто, для этого их необходимо установить в точной последовательности: выставляется изделие от земли или цоколя, наживляется соединение, после чего оформляется остальное пространство, все фиксируется. В итоге получатся два нахлеста. Между внутренними сторонами всех соединений должен быть зазор не менее 5–6 мм.

Соединение наружного углового профиля: а — через накладку на клею; б — через пробиваемую накладку; 2 — верхняя панель профиля; 3 — нижняя панель; 4 — накладка

Существенным недостатком метода является возможность проникновения влаги, поэтому дополнительно нужно использовать эластичный герметик.

Другие способы имеют намного больше минусов и не рекомендуются к применению.

Установка J-профиля

По периметру окна

При обрамлении окна начала крепят подоконную планку

В зависимости от габаритов проема применяются целые рейки или оставшиеся после оформления углов обрезки.

Установка проводится в такой последовательности:

Нарезка заготовок в соответствии с проемами. Сразу им придаются углы в 45 градусов по краям.
Изготовление язычков длиной 2 см для защиты внутренней части облицовки.
Крепление нижней планки по подоконной части саморезами с небольшой слабиной затягивания.
Прикрепление боковых частей откоса. Корректировка их положения и предварительное затягивание метизов.
Совмещение язычков и боковых отрезков профиля. Выравнивание конструкции и окончательное затягивание крепежей.

На фронтоны

Отделка фронтонов сложнее, так как работать приходится на высоте и много перемещаться по горизонтали. Для выполнения такой задачи лучше обзавестись лесами.

Последовательность монтажа:

Изготовление шаблонов из обрезок планок для каждого стыка. Все места сопряжений будут отличаться от 45 и 90 градусов.
Прикладывание профиля к фронтону. Совмещение с лекалом, подрезка фрагмента.
Аналогичная подгонка второй детали проводится по отношению ко второму углу.
Прикрепление обеих заготовок к каркасу. Образовавшийся нахлест убирается посередине стены.

После окончательного выравнивания планок по вертикали и горизонтали проводится их окончательное прикручивание.

Для софитов

Ставить профили для софитов несложно, но придется постараться, чтобы все получилось аккуратно.

Приколачивание к стене деревянного бруса. Он будет опорой для планок.
Нарезка заготовок нужной длины. Отрезание от каждой по 12 мм.
Прикрепление планок через перфорированные отверстия, вставление в их пазы деталей софита.

Когда все выровнено, конструкция закрепляется окончательно.

Что это такое?

В сегменте бюджетных отделочных материалов для фасадов лидирующие позиции в актуальных рейтингах популярности занимает именно виниловый сайдинг. Подобный повышенный спрос объясняется его доступностью и эксплуатационными показателями. Помимо всего прочего, имеется в виду простота монтажа, которая, в свою очередь, обусловлена особенностями соответствующих аксессуаров и доборных деталей.

Название эта разновидность профиля получила благодаря своей форме, так как выглядят планки в виде латинской буквы «J». Специалистами при монтаже фасадных панелей подобные детали используются в различных целях. С учетом конструктивных особенностей речь может идти как о крепеже сайдинга, так, например, об обрамлении окна или дверного проема. Другими словами, описываемый тип доборных элементов является универсальным и способен заменить собой многие другие детали в ходе монтажа фасадных конструкций.

Использование сайдинга разных фактур

Конечно можно весь дом покрыть одним и тем же материалом, но существует такой вид, как сайдинг альфа. Данный тип более прочный и используется на нижнюю часть здания. Альфа профиль закроет любой фундамент, с той лишь разницей, что при ленточном обрешетка крепится к самому бетону, а если дом стоит на сваях, то придется сделать навесную обрешетку. Процесс украшения, как две капли воды, похож на облицовку самого дома. Единственное, что необходимо, кроме очистки самого фундамента придется проделать то же самое и с поверхностью земельного участка.

Для более красивого оформления пользуются различными фактурами. Если весь дом отделан обычным, одноцветным материалом, то фундамент можно выделить сайдингом под природный камень или кирпич. Хорошо выглядит и старое, потертое временем дерево. Отличить настоящий камень от сайдинга под этот материал на фото даже невозможно.

При облицовке дома, для большей его привлекательности можно использовать одно изделие, но разных цветов либо два, например, камень и доска.
