Сделать теплый пол своими руками - пошаговая инструкция!

Крепеж для теплого пола

Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.

Методы крепления труб теплого пола

Систему для теплоносителя можно закрепить:

при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;
при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;

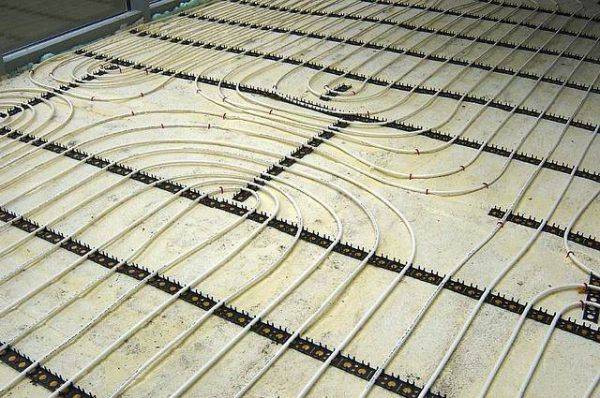

лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;

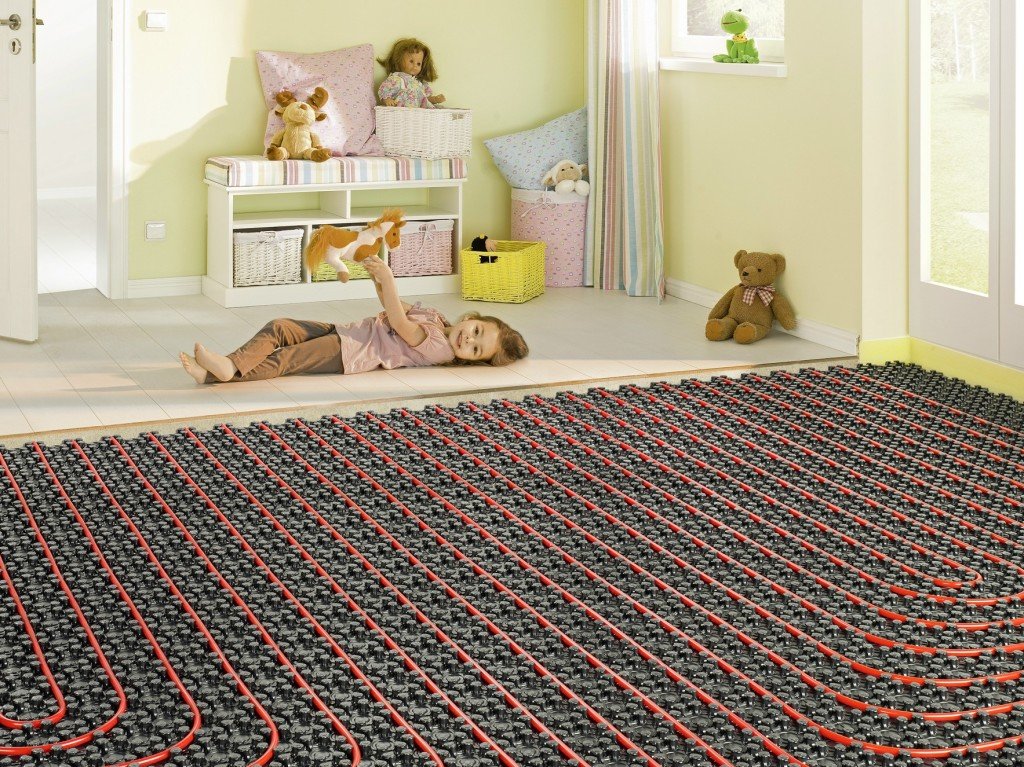

в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.

Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.

Монтаж трубной системы теплый пол (без стяжки)

Реечный тип монтажа водяного теплого пола

Расчет размера труб

Для эффективной работы водяного теплого пола необходимо правильно рассчитать длину и диаметр используемой трубы. Если неправильно это сделать, то либо расходы на монтаж отопления будут высокими, либо пол будет прогреваться неравномерно.

Длину и диаметр трубы можно рассчитать по специальным формулам.

Расчёт длины трубы:

Где:

L- длина трубы для помещения;
w — ширина помещения;
l — длина помещения;
n – шаг укладки;
Lk – расстояние от входа/выхода до коллектора.

Зная длину трубы, можно определить ее необходимый диаметр.

Где:

D – внутренний диаметр трубы;

р – давление циркуляционного насоса, узнать значение параметра можно из документации к насосу;

L – длина трубы;

G – расход воды, требуемый для циркуляции в системы, значение параметра берется из технической документации;

Средний расход трубы контура:

на 1 м2 требуется 10 метров трубы при шаге монтажа контура 100 мм;
на 1 м2 требуется около 6,8 метра трубы при шаге монтажа контура 150 мм.

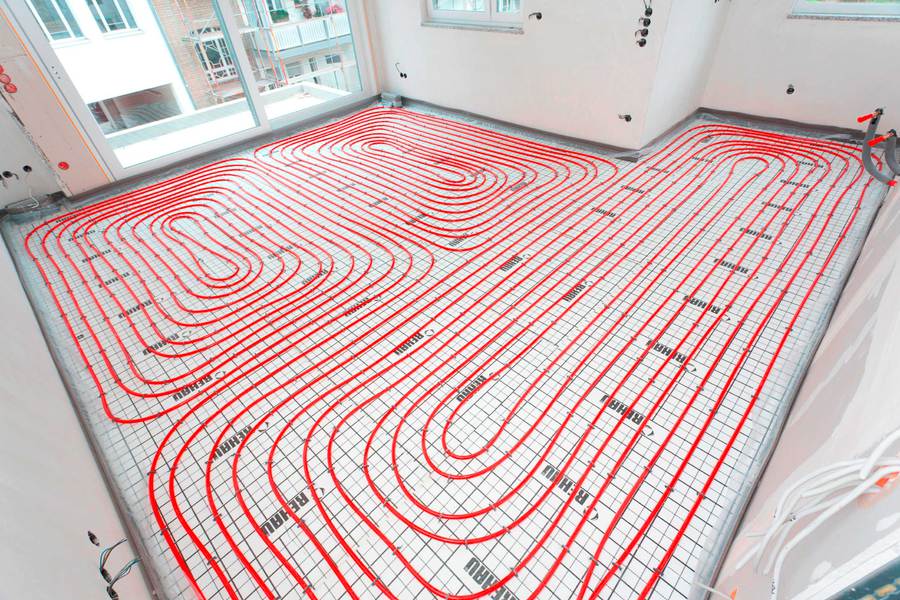

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола – улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Теплый пол водяной своими руками схема

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая – планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

10 м при шаге 10 см;
6,75 м при шаге 15 см.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов

Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить

Технология укладки теплого электрического пола

Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.

Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.

Определение схемы укладки

Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).

В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.

О необходимости теплоизолирующего слоя

Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).

О специфике крепления нагревательных кабелей

Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.

Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.

Нанесение разметки

На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля

На этом этапе важно помнить:

о местах фиксации термостата и датчиков,
о соблюдении оптимального расстояния между рядами кабеля,
о недопустимости перекрестной его укладки.

Монтаж кабеля

При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.

Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.

Установка терморегулятора

Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.

В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.

Заливка стяжки

Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)

При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований

P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

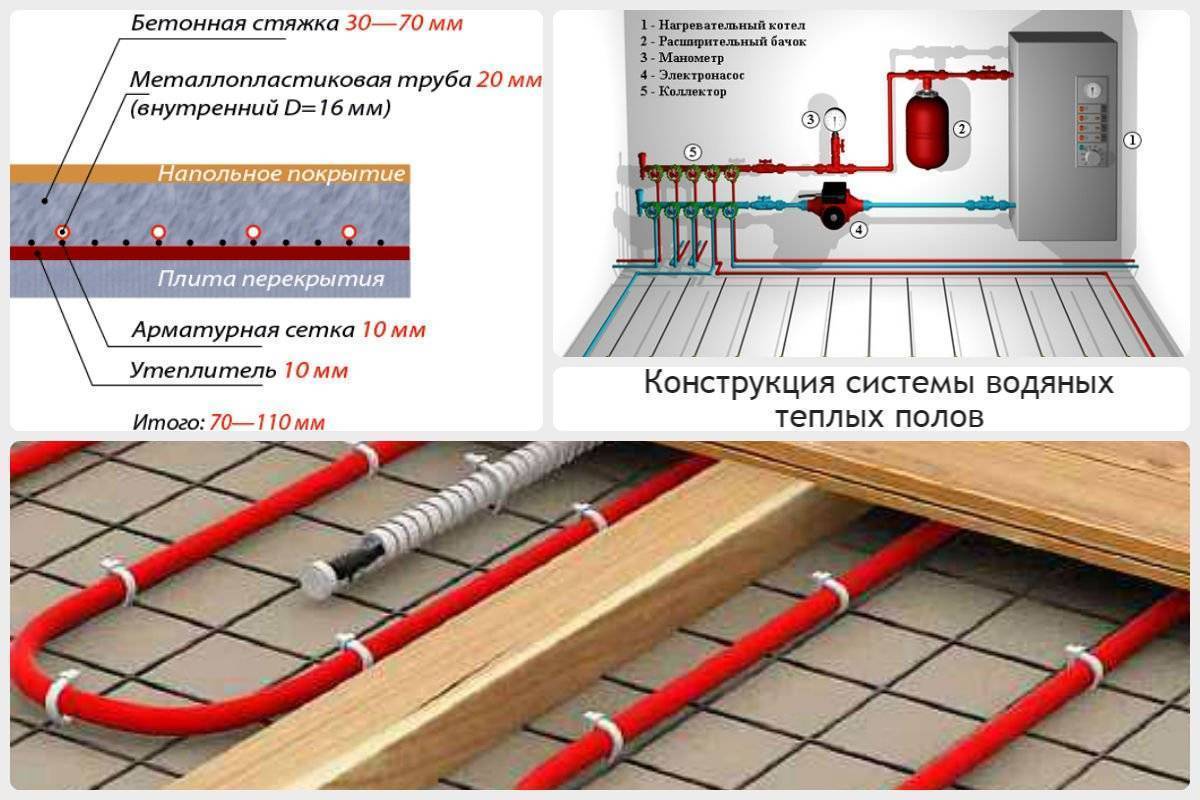

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

обладают относительно маленьким сопротивлением;
могут легко изгибаться;
обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс

Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
Пленка из полиэтилена для гидроизоляции и демпферная лента.
Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
Армированная сетка, которая позволяет задать трубам нужное направление.
Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

Теплоизоляционный материал, такой же как и для водяного пола.
Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
Строительный скотч или плиточный клей.
Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

уровень;
рулетка;
Карандаш;
ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит. Это может привести к протечке

Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Выбор схемы укладки контура

Перед началом укладки водяного теплого пола своими руками нужно определиться со схемой укладки труб. Выбор схемы зависит от размера комнаты, типа помещения, количества наружных стен.

Схема укладки теплого водяного пола

При укладке трубы для теплого пола в квартире, нужно учитывать, что температура воды уменьшается при прохождении всего контура. Поэтому укладывать трубы, необходимо сначала вдоль наружной стены.

Существует два основных варианта при монтаже трубы теплого пола:

«улиткой»;
«змейкой».

«Змейка» более проста при монтаже, но в данном случае получится небольшая разница температуры теплоносителя в начале и конце трубопровода, так как вода при движении по контуру несколько остынет. Пол прогревается не одинаково в разных частях помещения. Способ монтажа «улиткой» немного более сложен, но в данном случае температура поверхности пола будет одинаковой по всей площади помещения.

Поэтому чаще в одной комнате комбинируют два вида укладки. Специалисты монтируют трубы «змейкой» возле наружных стен, а в середине помещения выполняется монтаж «улиткой».

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

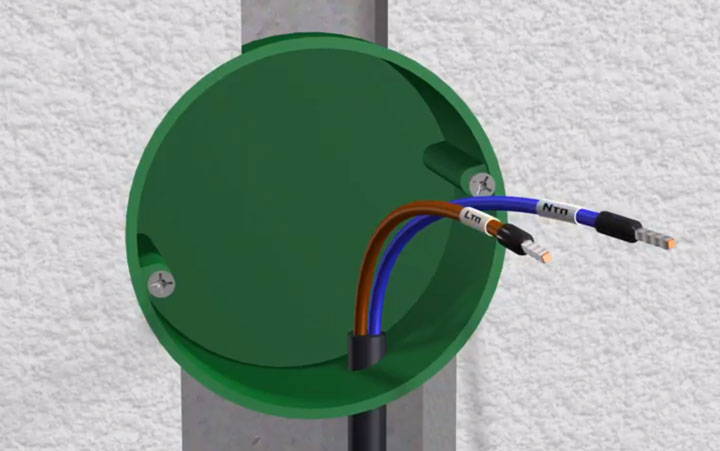

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

Как укладывать водяной теплый пол?

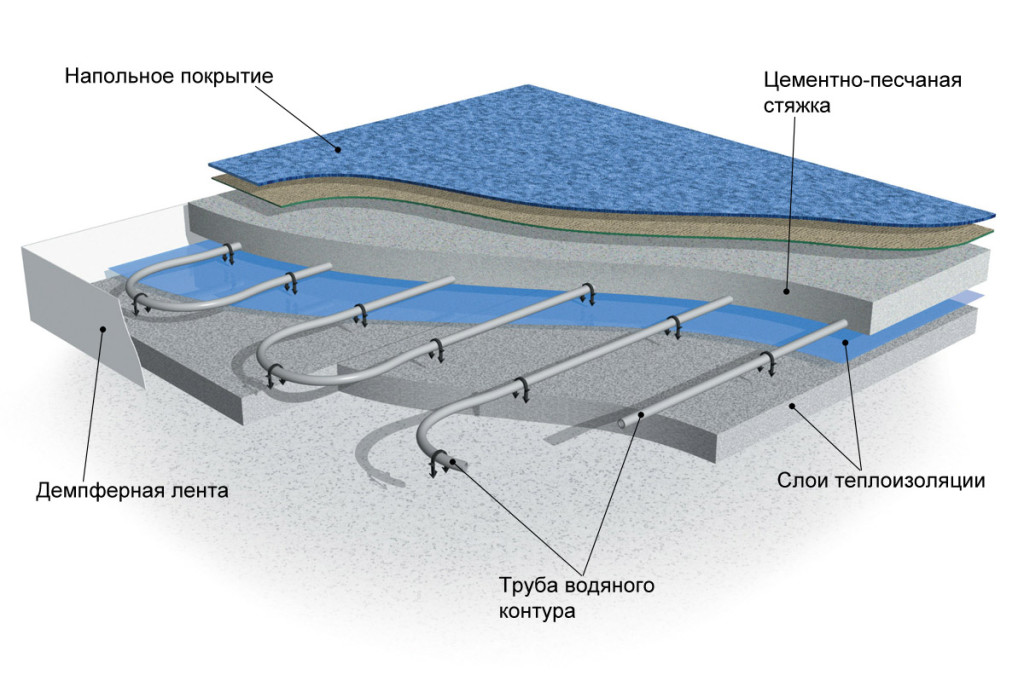

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.

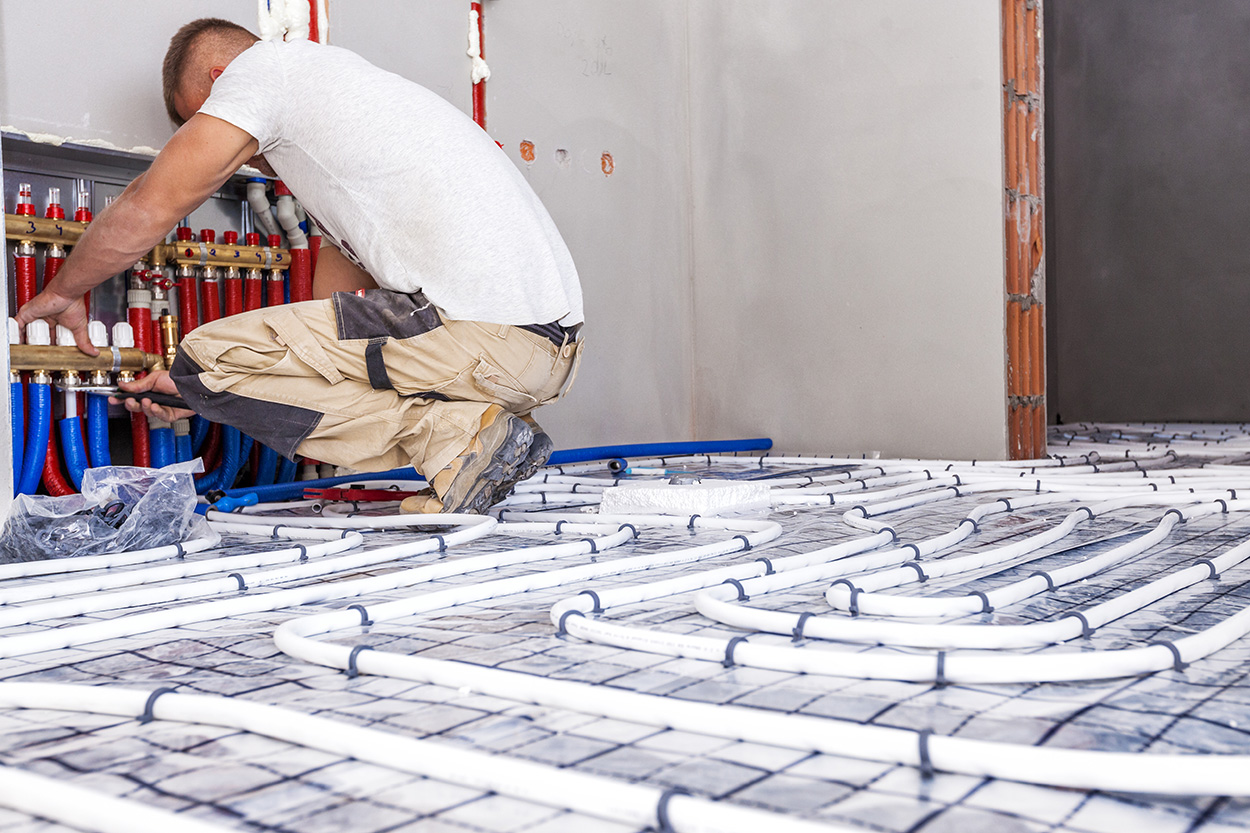

После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции.

Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см.

Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его скрывают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Сделать теплый пол своими руками: пошаговая инструкция
