Смесительный узел для теплого пола своими руками: схемы для теплых полов и самостоятельный монтаж

Смесительный узел — состав и комплектность

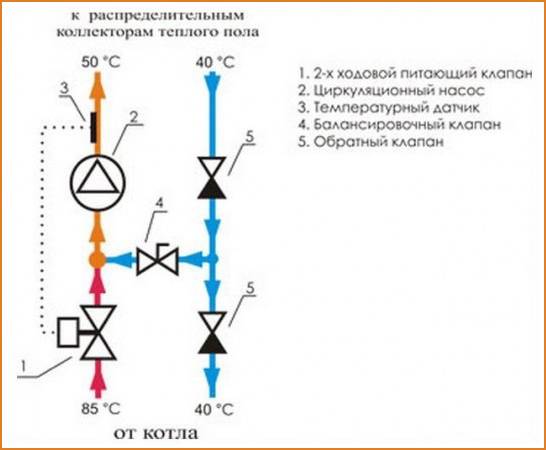

Узел подмеса работает таким образом:

От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.

Основные компоненты узла подмеса:

• циркулярный насос;
• предохранительный клапан;
• байпас — устройство, предохраняющее систему от перегрузок;
• спускные водяные клапаны;
• отводчики воздуха из системы отопления.

Двухходовой предохранительный клапан

Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.

Клапаны выпускаются в корпусах из латуни или чугуна.

Контруктивно двухходовые смесители выпускаются в таких исполнениях:

• с пневматическим управлением;
• гидравлические;
• электроприводные.

Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.

Трехходовой смесительный клапан

Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.

Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.

в трехходовых смесителя применяются различные виды внешних приводов:

• термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
• термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
• электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
• сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.

Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.

Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).

Байпас

Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

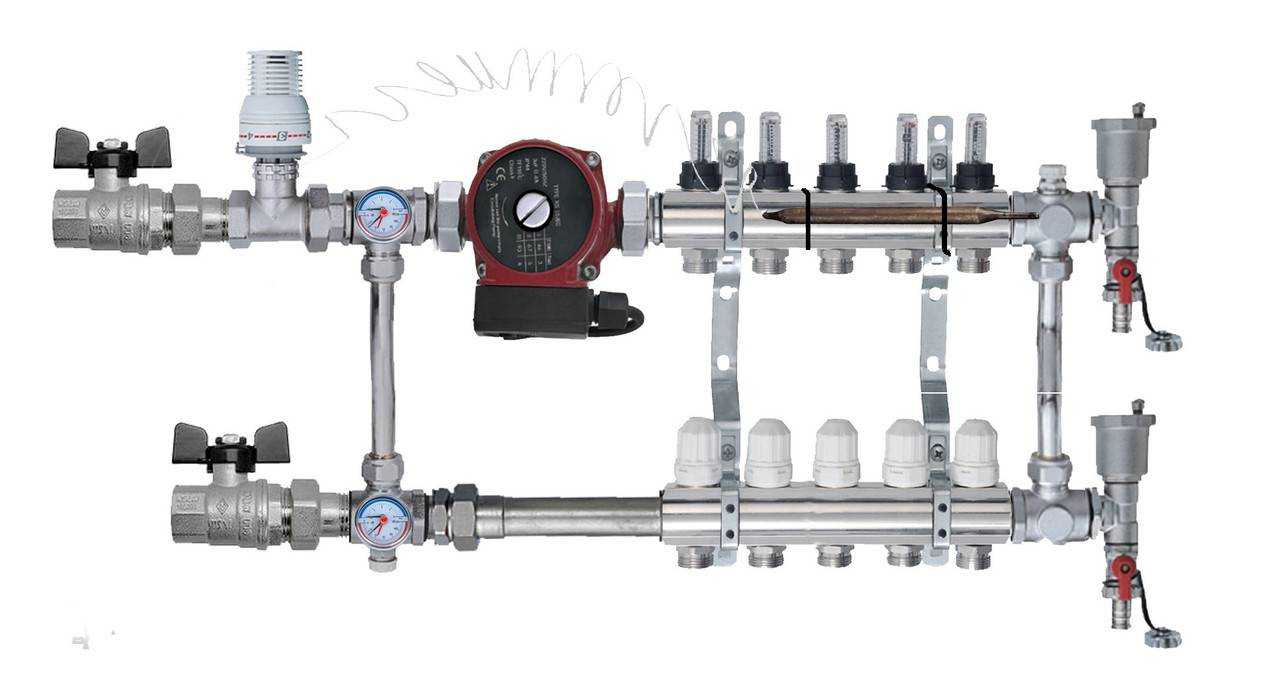

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

• поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
• балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

• Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
• Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Суть и устройство коллектора

Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.

В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.

Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.

Для понимания работы узла следует подробнее разобрать его состав. По сути, это две расположенные горизонтально трубы, подключённые к подаче теплоносителя и к его обратной линии. Детали и составные части коллекторов делают из таких материалов как:

• антикоррозийного сплава или нержавеющей стали;
• латуни;
• никеля;
• специализированной пластмассы.

На подающей трубе располагают отводы с термостатическими клапанами, а на трубе обратной линии – ответвления с сенсорами протока. На клапанах подачи размещены колпачки для ручного регулирования протока. Закрутив регулятор, пользователь вручную перекрывает линию подачи на определенную петлю обогрева. Сенсоры протока обратной линии позволяют визуально наблюдать за объемом протекающей воды и выполнить гидравлическое балансирование системы.

Контроль за температурными показателями и показателями давления осуществляют путем монтажа термометра и манометра. Для выпуска воздуха из узла устанавливают специальный кран.

Другие элементы системы могут поставляться на усмотрение поставщика. Например, компания Рехау практикует полную комплектацию узла в сборе. Так узел насосный смесительный PMG-25 состоит из:

1. 3-ходового смесительного вентиля kvs=8,0 м3/ч Dy=25 с 3-позиционным сервоприводом 230В (переменного тока).
2. Энергосберегающего насоса с регулированием напора от 1 до 6,2м, энергопотреблением от 1 до 45Вт.
3. Термометров на обоих линиях – подачи и возврата теплоносителя.

А его отдельные детали сразу смонтированы с уплотнениями и прошли испытания давлением.

Принцип работы комбинированного смесительного узла

Работа насосно-смесительного узла с коллектором устроена так: теплоциркулирующая жидкость протекает по всем петлям обогрева с помощью насоса. Контурный контроль расхода регулируют автоматически или в ручном режиме. Если температура теплоносителя снижается до установленного значения и ниже, двух- или трехходовой клапан узла, плавно открываясь, подмешивает горячую воду системы. При этом теплоноситель обратной линии перетекает в первичный контур общей сети.

Возникающие неисправности или резкое повышение давления отсекаются предохранительными клапанами, возможностями байпаса и другими методами до восстановления гидравлического баланса системы. Эти действия сохраняют работоспособность системы, расход теплоносителя и нормальную работу циркуляционного насоса.

Отличие насосно-смесительного узла от гидрострелки

До появления устройств автоматического смешивания потоков подачи и обратной линии теплоносителя в широком пользовании было устройство под названием – гидрострелка.

В смесительном насосном узле осуществляется разделение потоков принудительно, непрерывный поток носителя делится только за счет движения самой воды. А в гидрострелке создается область со свободным положением воды и разгоняется теплоноситель по средству насоса от одной зоны к другой.

В узле смесителя вода сразу смешивается с двух потоков в один, а в гидрострелке смешивание мгновенно не осуществимо.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

• с фитингами для подсоединения контуров;
• с кранами интегрированного типа;
• с вентилями для регулирования воды.

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

• Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
• Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
• Не упускать из виду данные температуры теплоносителя при покупке контурных труб
• Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
• Балансировочный вентиль закроется при если установить границы максимального уровня температуры
• На элекродеталях устройства недопустимо попадание любой жидкости
• в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

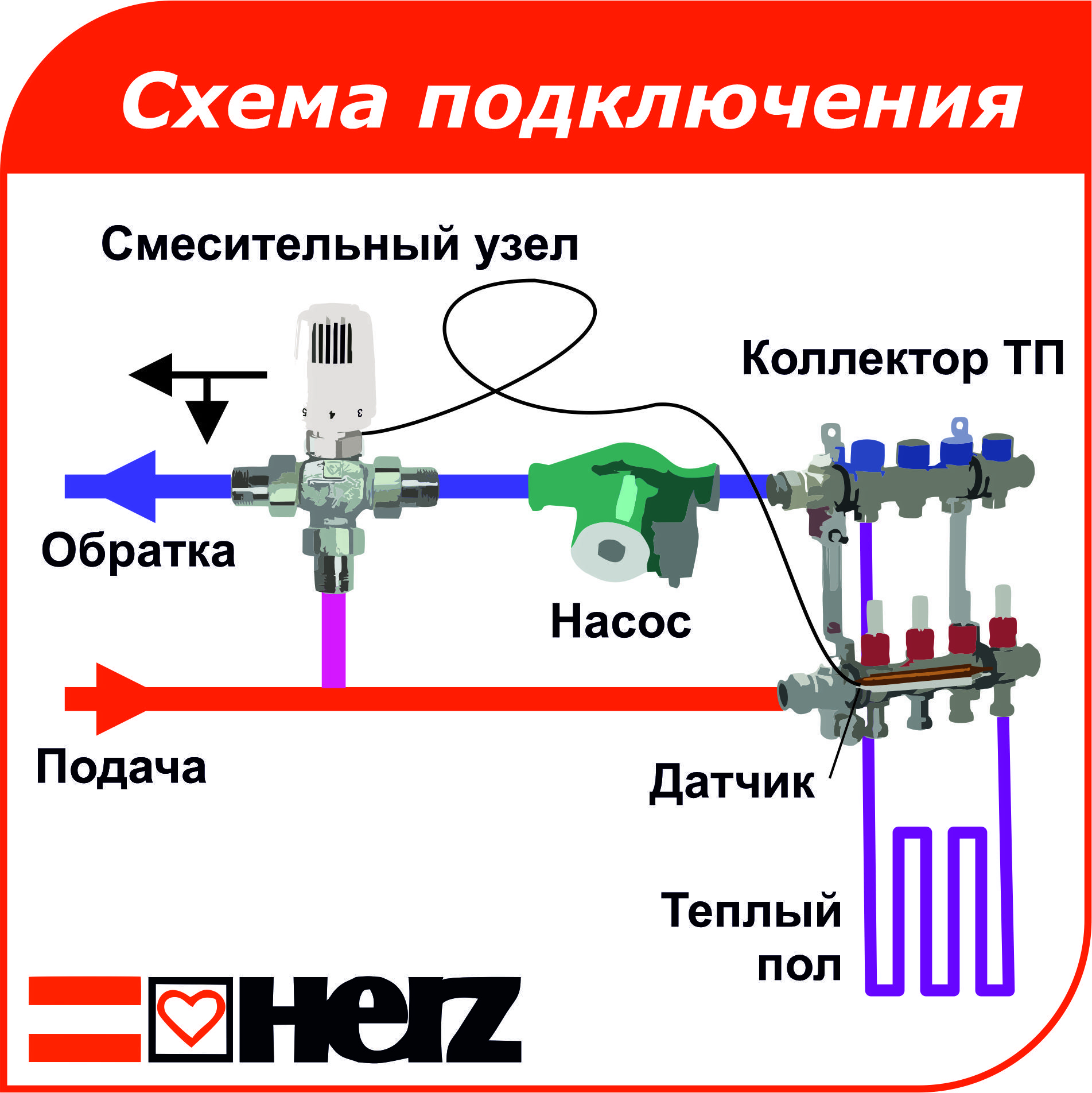

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

• Любой смесительный узел должен доходить до основания теплого пола.
• Допускается и лево и правосторонняя коммутация.
• В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
• Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

Чтобы поддерживать комфортную температуру теплого пола, устанавливают насосные узлы

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру. Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.
3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

Как сделать коллектор для теплого пола своими руками:

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне. Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо. Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Читать так же: подключение теплого пола к системе отопления.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения. Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки. Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Смесительный узел для теплого пола:

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур. Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

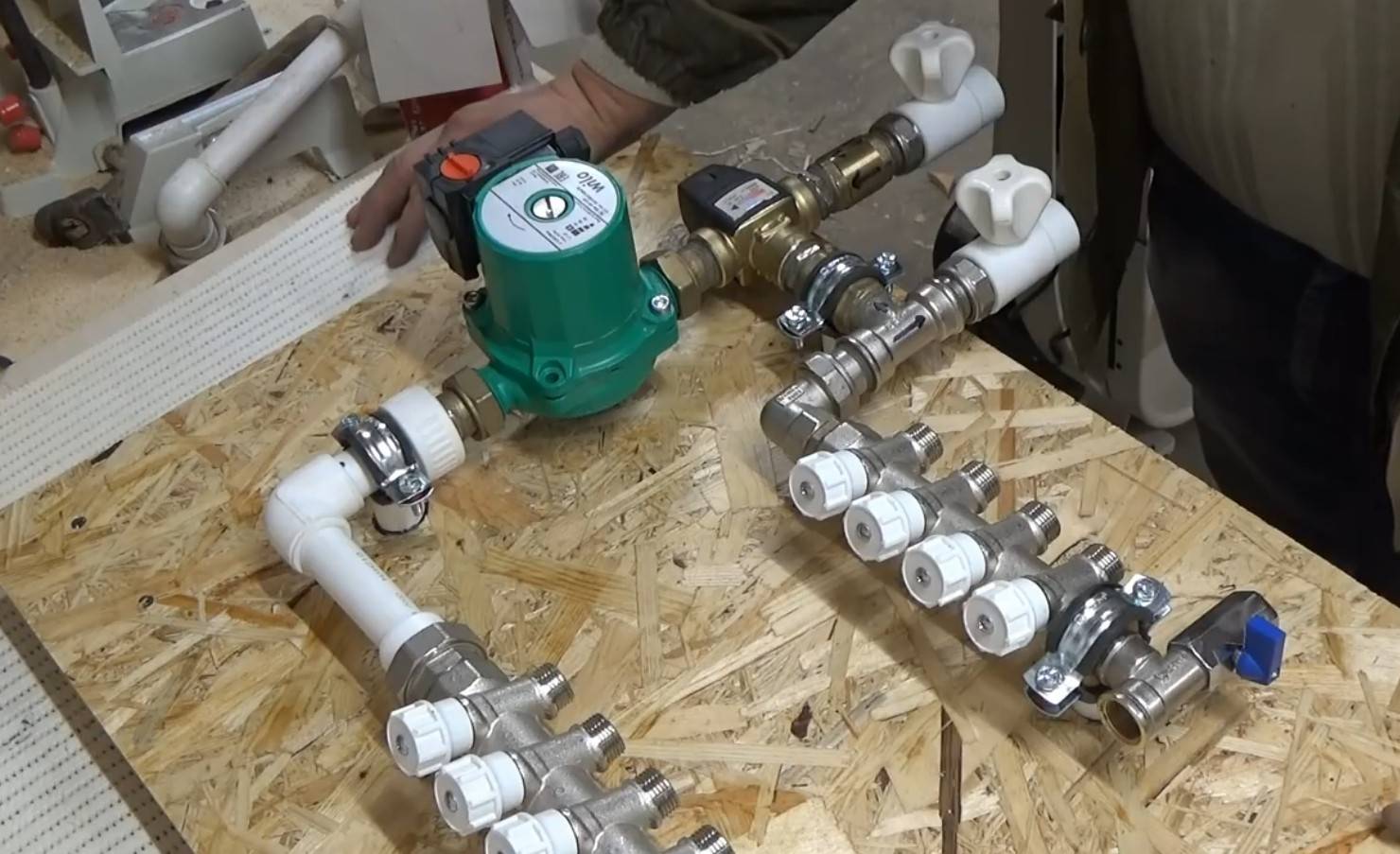

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

1. Коллектор (гребёнка распределения).
2. Трёхходовой кран.
3. Гидрострелка (смеситель).
4. Циркуляционный насос.
5. Термостат (бывает только в автоматизированных узлах).
6. Запорная арматура (клапан-смеситель).
7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

• схема присоединения и переключения водных потоков;
• схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

https://youtube.com/watch?v=eBhq0nPUhJA

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

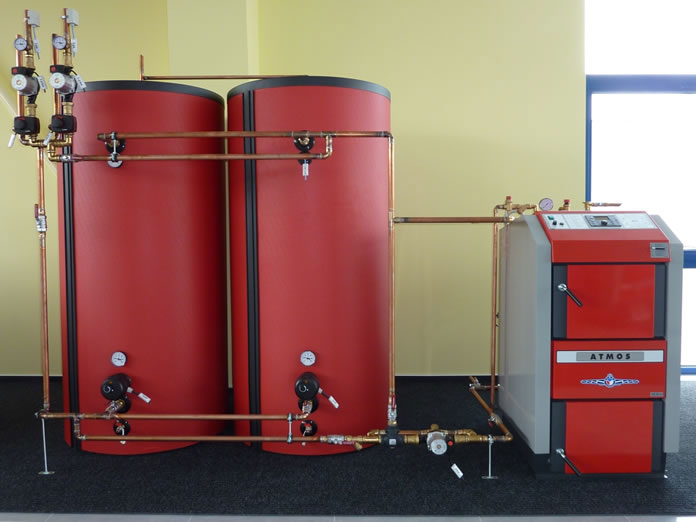

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
