Особенности солнечного коллектора
Современные аппараты используются как дополнительное оборудование для отопления, которое перерабатывает солнечный свет в топливо для помещения. Но оно гарантирует хозяевам качественный обогрев воды и отопление лишь для жителей южных территорий, где большую часть года тепло. И это только в том в случае, если коллекторы имеют довольно большие размеры и поставлены на незатемненных дворах. Вне зависимости от видов агрегаты работают по одному общему принципу.
Каждая гелиосистема — это система контуров с поочередным месторасположением приборов, вырабатывающих тепло и передающих его в помещение. Ведущими рабочими органами считаются солнечные батареи на фотоэлементах.
Солнечные коллекторы лишь помогают в выработке дополнительного тепла. Всецело переводить отопление дома на такой вид небезопасно по причине невозможности предугадать точный прогноз и количество дней с безоблачной погодой.
Коллекторы представлены как система труб, объединенных поочередно с выходной и входной магистралями или же имеющих вид змеи. По соединениям протекает вода (если устройство работает от воды), смешанная с антифризом. Циркуляцию обеспечивают физические особенности жидкости: испарительные процессы, изменение давления и прочие.
Сбор и обработка энергии солнца выполняется с помощью абсорберов. Это или сплошная пластина из железа с матовой внешней поверхностью, или система нескольких пластинок, которые соединены с трубами.
Для конструирования верхней части корпуса и крышки применяются расходники со способностью принимать лучи. Довольно популярными материалами профессионалы называют оргстекло, аналогичные полимеры, жаропрочное стекло.
Стоит отметить, что полимеры недостаточно стойко выдерживают воздействие ультрафиолета. Что касается пластика, то он способен деформироваться от повышенной температуры, а это нередко приводит к разгерметизации аппарата. Вследствие этого внедрение аналогичных расходников для оборудования корпуса коллектора следует исключить.
Воду как теплоноситель хозяева могут использовать лишь только в системах, специализированных для подачи дополнительного тепла в осень и весну. В том случае, если владелец собирается использовать систему на протяжении всего года, то в самую первую осень следует долить до воды необходимое количество антифриза.
Если солнечный коллектор планируется для подогрева маленького строения, не зависимого от централизованной системы отопления жилого дома, то следует построить самую примитивную конструкцию с одним контуром и прибором для нагрева в начале магистрали. Схема настолько проста, что ее не нужно обеспечивать насосами. Но максимально ее использовать можно только в летний период.
При подключении коллектора в двухконтурную конструкцию все обстоит гораздо труднее, но и количество подходящих для использования дней значительно увеличено. Устройство начинает работать сразу же с одного контура. Основная нагрузка приходится на ведущую магистраль, которая работает от электричества или топлива.
Независимо от производителей энергии и числа ясных дней, любой солнечный аппарат пользуется большим спросом среди владельцев частных домов и дач. Они очень популярны среди людей, которые заботятся о природе и стараются окружать себя экологически чистыми предметами, без загрязнений и вредных выбросов.
Плюсы водонагревательной солнечной системы
Солнечные нагреватели обладают такими достоинствами:
- Относительно несложная конструкция.
- Уровень надежности довольно высокий.
- Эксплуатировать такую систему можно в течение года.
- Период использования составляет не один десяток лет.
- Введение в эксплуатацию такой системы способствует сокращению затрат электрической энергии, теплоносителей.
- Монтаж агрегата проводят без предварительного оформления разрешения. Установка занимает минимум времени и отличается простотой.
- Вес конструкции относительно небольшой.
- Автономный режим функционирования.
Недостатки
Перед тем как использовать солнечные водонагреватели для дома, изучаются и минусы:
- Сконструированное на заводе оборудование отличается повышенной стоимостью.
- Уровень КПД зависит от различных показателей: климатический район, время года, прочее.
- Град, мокрый снег пагубно влияет на состояние установки и ее работоспособность.
- Монтаж емкости, в которой аккумулируется тепло, занимает определенное время. На этот процесс требуются дополнительные расходы.
При всех недостатках популярность водонагревательной солнечной установки ее популярность возрастает. Ведь она считается экологически чистой.
Воздушный солнечный коллектор, сделанный своими руками
Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.
Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2oC на выходе воздух был +65oC.

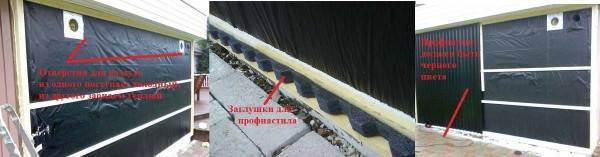

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.
Как сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)
Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.
Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.
Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.
Это уже почти финал
Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.
Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.
На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.
Преобразование энергии солнца в электричество
Солнечная энергетика развивается в двух направлениях, полупроводниковые преобразователи генерируют электрический ток из дневного света. Гелиосистема работает благодаря фотоэлементам, которые состоят из двух кремниевых пластин с разной проводимостью. В одной наблюдается избыток отрицательных частиц, в другой – недостаток. Под воздействием света между катодом и анодом начинается перемещение электронов и возникает ток. Современная технология позволяет выпускать моно- и поликристаллические кремниевые пластины, первые имеют более длительный срок эксплуатации и высокий КПД, вторые – низкую стоимость.
Производительность отдельного фотоэлемента имеет небольшое значение, поэтому из них набирают солнечные батареи. Простейший генератор энергии света – последовательная цепочка полупроводниковых пластин с суммарным напряжением. Распространенные фотоэлементы имеют параметры 3,6 А и 0,5 В. Стандартную конструкцию можно собрать из 36 таких пластин, которые будут генерировать ток 18 В, что соответствует примерно 60 Вт. Для увеличения силы тока несколько солнечных панелей соединяют параллельно, при этом возрастает мощность системы, а напряжение остается неизменным.
Фотоэлементы работают, как генераторы энергии в светлое время суток, при затемнении они превращаются в токоприемники, могут перегреться и выйти из строя. Чтобы защитить гелиоустановку от дневных потерь и разрядки аккумулятора ночью, к каждой панели последовательно подключают полупроводниковый диод.
Накапливают энергию, которую производят фотоэлементы, в аккумуляторах с меньшим напряжением. Так как солнечные батареи работают с перерывами при затемнении, то их подключают к емкости через контроллер. Он обеспечивает защиту от перезарядки аккумулятора и переключает систему на резистор. Для использования солнечного света в бытовой электрической сети в схему устанавливают инвертор, который преобразует постоянный ток в переменный.
Собрать солнечные батареи своими руками можно из готовых фотоэлементов и самодельной рамы:
1. Мощность системы определяют по предполагаемым нагрузкам, затем подсчитывают необходимое количество пластин и площадь, которую они будут занимать.
2. Дно неглубокого корпуса для размещения фотоэлементов выполняют из фанеры. В бортиках необходимо сделать отверстия для проветривания и выравнивания внутреннего давления.
3. Как подложку под пластины используют ДСП, а для защиты от атмосферных осадков применяют оргстекло, которое выдержит удары града.
4. Фотоэлементы выкладывают лицевой стороной на подложку так, чтобы между ними оставался зазор в 5 мм.
5. Соединительные проводники одной пластины размещают над точками пайки на тыльной стороне другой. Используют маломощный паяльник, припой и флюс.
6. Цепочки фотоэлементов скрепляют последовательно с помощью медной проволоки или специальной шины.
7. Панели переворачивают и вместе с подложкой устанавливают в корпус. Присоединяют диоды и выводят провода через отверстие в дне для подключения к аккумулятору.
8. Накрывают раму оргстеклом, герметизируют стыки силиконом. Производят контрольное испытание батареи.
https://youtube.com/watch?v=oIQEh6UO104
| Тип системы | Размер, мм | Материал поглотителя | Цена, рубли | Производитель |
| Плоский коллектор для сезонного подогрева воды: | ||||
| Сокол Эффект-А | 2000х1000 | алюминий | 16800 | ОАО «ВПК НПО машиностроения» |
| Сокол Эффект-М | медь | 19400 | ||
| Светогрей стандарт 2 | 1980х920 | 18680 | ООО «Эксморк» | |
| ЯSolar | 2065х1100 | 19700 | ООО «Новый полюс» | |
| Вакуумный всесезонный для ГВС и отопления: | ||||
| 30 трубок с рамой | 2370х1430 | медь | 49900 | SGVA (Китай) |
| SUNRAIN ES-R1 (30 шт) | 2420х2010 | 39800 | ООО «Корса» | |
SCH-30 | 2400х1900 | 61700 | ANDI Grupp (Китай) | |
| Батарея для производства электроэнергии: | ||||
| CHN150-36M элементов 36, 150 Вт, 12 В | 1480х670 | кремний монокристалл | 14780 | Chinaland Solar Energy (Китай) |
| Exmork ФСМ-250М элементов 72, 250 Вт, 24В | 1640х920 | 17750 | Sunny Energy Science and Technology (Китай) | |
| Exmork ФСМ-300П элементов 72, 300 Вт, 24В | 1956х992 | кремний поликристалл | 19260 |
Воздушный коллектор
Воздушный коллектор является одной из самых успешных разработок. Но солнечные батареи воздушного типа встречаются очень редко. Такие устройства не пригодны для отопления дома или горячего водоснабжения. Их применяют для кондиционирования воздуха. Теплоносителем является кислород, который нагревается под воздействием солнечной энергии. Солнечные батареи данного типа идентифицируются с ребристой стальной панелью, выкрашенной в темный оттенок. Принцип действия данного устройства представляет собой натуральную или автоматическую подачу кислорода в частные дома. Кислород при помощи солнечных излучений прогревается под панелью, создавая при этом кондиционирование воздуха.
Разрешено устанавливать воздушный коллектор можно в частные дома, коммерческие помещения.
3 Устройство и принцип действия
Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.
Короб утепляется изоляционными материалами
Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.
Принцип работы следующий:
- 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
- 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
- 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
- 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
- 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

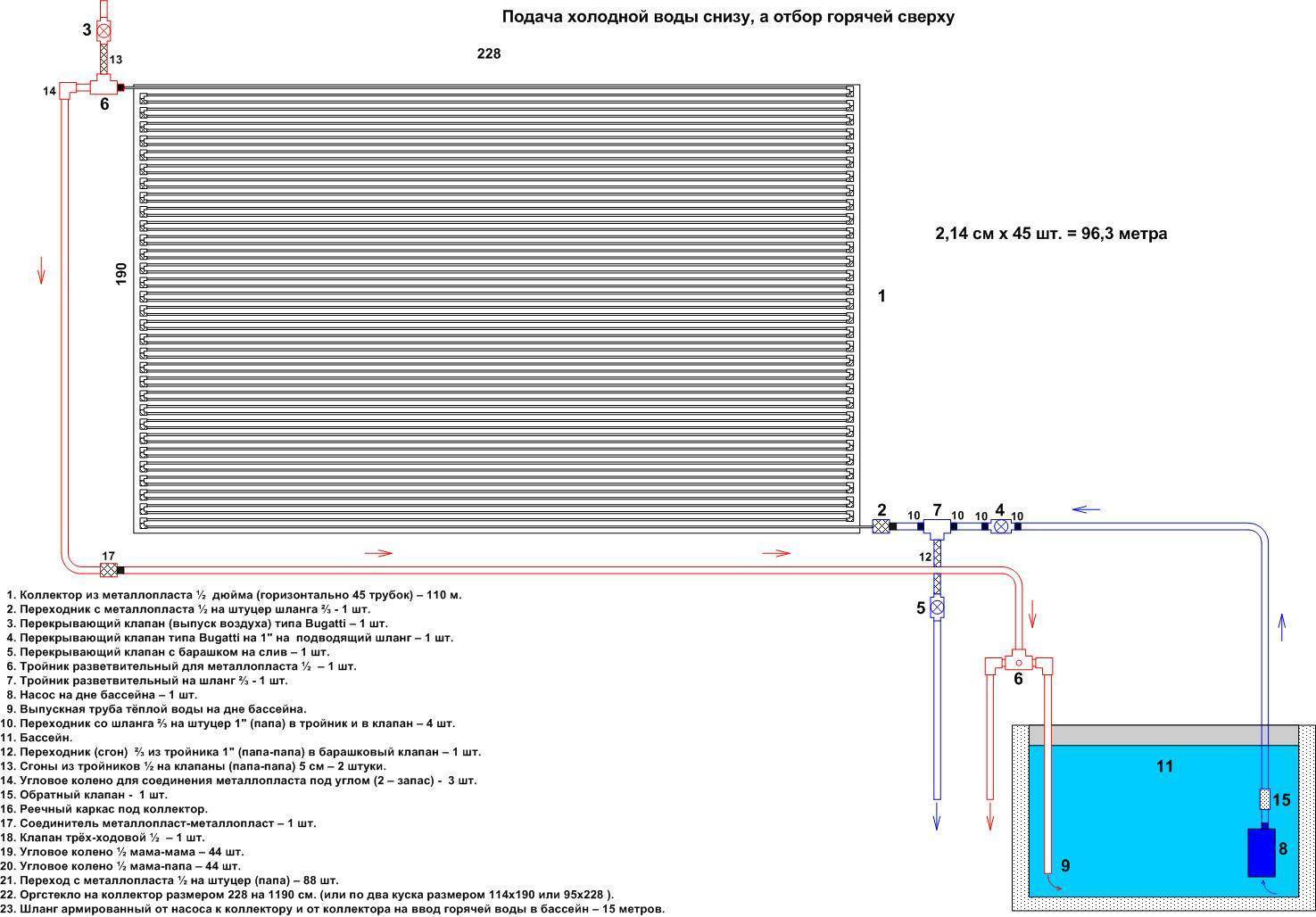

Схема и конструкция
Конструкция самого солнечного коллектора является всего лишь частью масштабной работы. Дело в том, что для правильной работы всей системы, нужно спроектировать правильную обвязку. Здесь будет рассмотрена схема, в которой гелиоустановка работает на два бака. Один из баков является тепловым аккумулятором, который используется для отопления, а другой – ГВС.
Далее будут приведены и описаны все элементы данной системы.
Обратные клапаны. Основная функция обратных клапанов является препятствование обратному току воды, то есть она заставляет воду течь в одном направлении. В данной схеме обратные клапаны устанавливаются на пути выхода жидкости из коллектора, чтобы жидкость обратно не поступила в устройство. Еще два обратных клапана устанавливаются на выходе из баков.
Циркуляционные насосы
Они имеют важное значение. В данной схеме представлено применение двух насосов
Один из них установлен на выходе из бака ГВС, а другой – на выходе из теплового аккумулятора. Если будет работать только насос, стоящий у ГВС, то вся система будет работать только на нагрев ГВС, а если будет работать только насос, стоящий рядом с аккумуляторным баком, то система работает только на данный элемент. Можно также включить оба насоса.
Запорный вентиль. В данной схеме, в аккумуляторном баке теплоноситель течет в двух змеевиках: в верхнем и в нижнем. Дело в том, что в верхнем змеевике, сопротивление больше, чем в нижнем, поэтому большая часть воды течет именно в нижнем змеевике. Для того чтобы сбалансировать поток теплоносителя, необходимо установить запорный клапан на входе жидкости в данный бак.
Фильтр. Он обязательно должен присутствовать в любой системе. Его функция заключается в задерживании крупных частиц мусора, которые имеются в жидкости.
Расходомер. Он нужен для того, чтобы видеть, сколько литров воды протекает за одну минуту. Данный показатель регулируется с помощью запорного вентиля.
Показатель давления. С помощью этого элемента можно определить уровень давления в системе. Рядом устанавливают подрывной клапан на случай, если вдруг давление превысит норму.
Расширительный бак. В системе вода начнёт расширяться за счет нагрева. Излишки поступают в расширительный бак, а при остывании они снова начнут циркулировать. Если этого бака не будет, то излишки выйдут через подрывной клапан, а при остывании в системе воды будет не хватать.
Воздухоотводчики. В гелиосистемах применяют воздухоотводчики автоматического типа. Их устанавливают в верхней части системы. Он нужен для того, чтобы автоматически удалять накопившийся воздух из системы.
Кран для слива. Через этот кран, теплоноситель можно сливать из системы.
Вот из таких элементов состоит система данной схемы.
Существуют и другие конструкции, но весь принцип действия остается таким же, только вот некоторых клапанов и вентилей может понадобиться больше или меньше в зависимости от схемы.
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
- Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
- Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
- Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
- Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
- Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
- Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
- Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
- Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
По типу контура циркуляции
- Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
- Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
- Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.
Двухконтурная система водоснабжения и отопления
Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.
Теплоноситель
Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.
Применение
Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:
- Подогрев жидкости до требуемой температуры.
- Повышение производительности отопительной системы.
- Водонагреватель для бассейна, для летнего душа.
- Подогрев жидкости для иных потребностей.
Как сделать селективное покрытие
Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.
Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:
- Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
- Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.
Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.
Самодельная или заводская гелиосистема — что лучше
Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.
Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.
Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.
Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.
Видеокурс по изготовлению панельного солнечного водонагревателя
В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников.
Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика.
Данная статья познакомит читателя с их разновидностями, а также поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?
Принцип работы солнечного коллектора
Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.
Коллекторная система состоит из следующих составляющих:
- Тепловой аккумулятор (обычная емкость под жидкость)
- Теплообменный контур
- Непосредственно коллектор
Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.
Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.
Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.
Что такое солнечный коллектор
Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

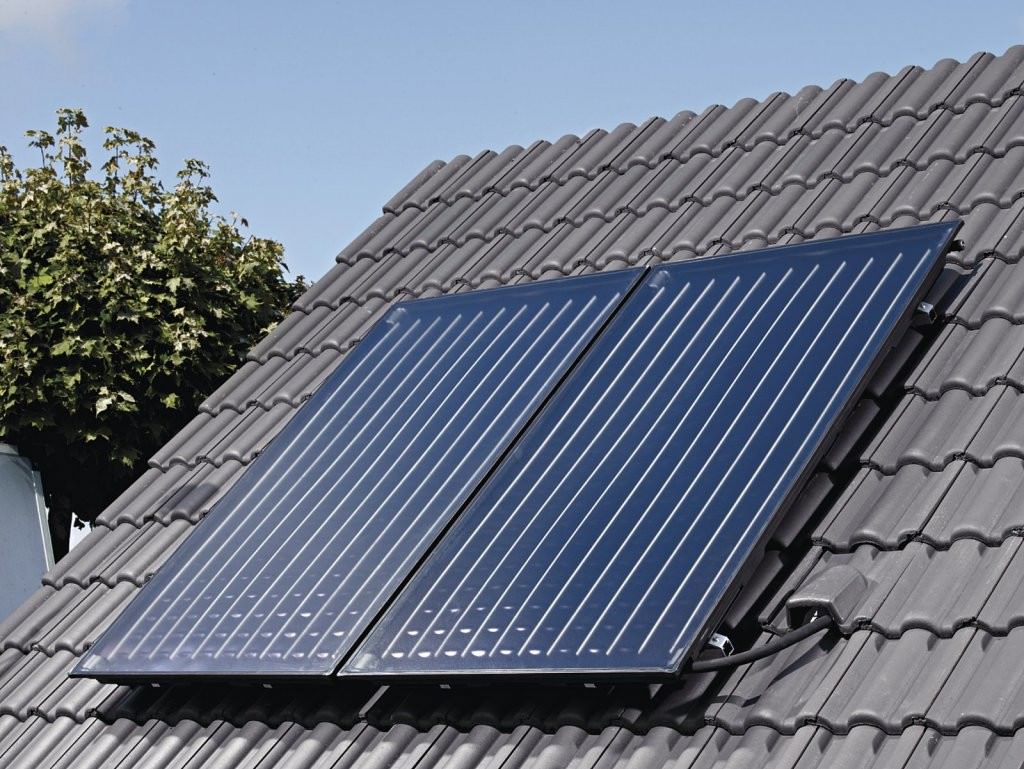

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.
Весь принцип работы гелиоустановок можно представить следующим образом:
По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.
Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.
Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.
Выводы и полезное видео по теме

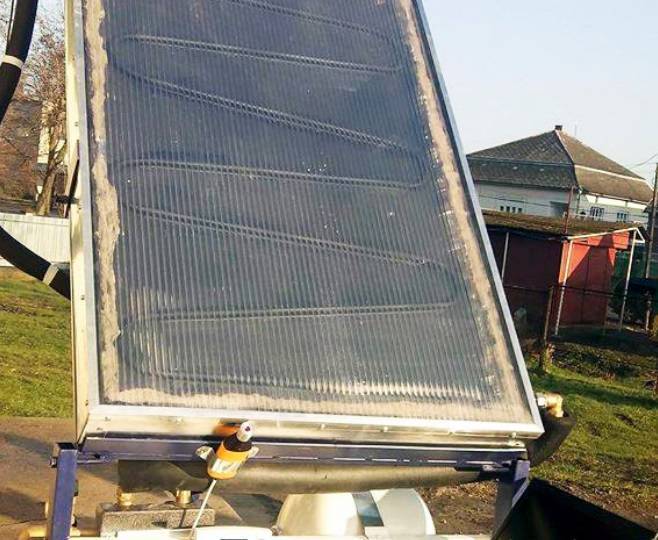

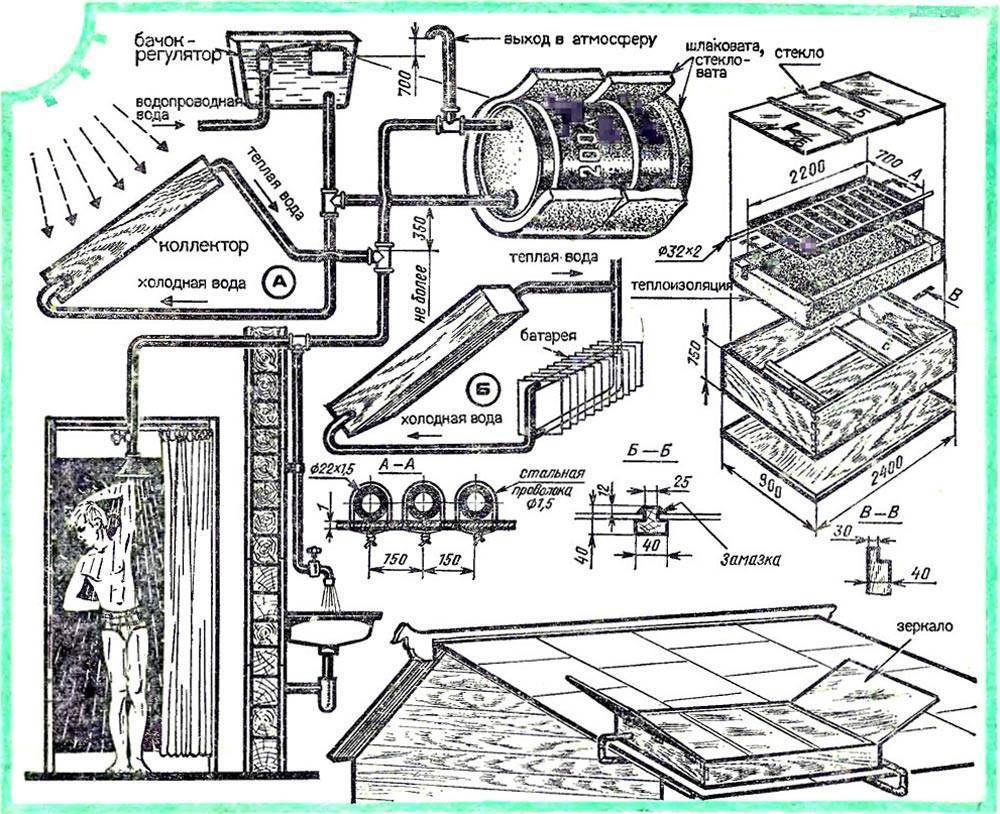

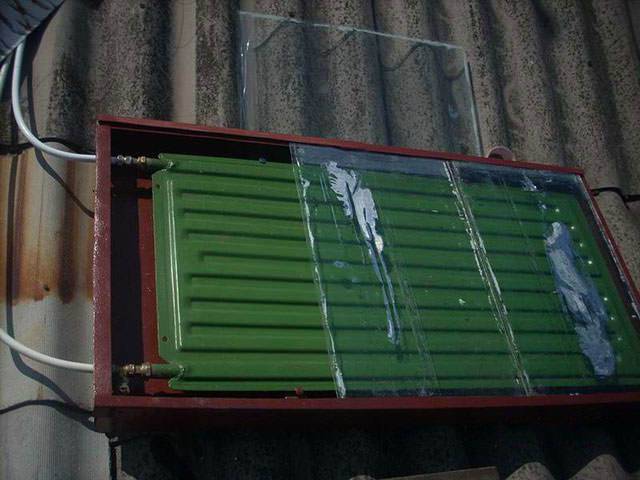

Процесс изготовления элементарного солнечного коллектора:
Как собрать и ввести в эксплуатацию гелиосистему:
Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.
Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.
Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.
