Столбчатый фундамент: типы, плюсы и минусы, материалы, строительство, особенности

Свойства бетонного раствора

Качество бетонной смеси влияет на долговечность ленточного фундамента, а значить на срок службы возводимого объекта. Не следует экономить на качестве строительного материала.

Основными составляющими рабочего раствора являются:

  • цемент;
  • вода;
  • щебень;
  • песок;
  • добавки.

Примеси добавляются для ускорения процесса застывания. Для лёгких конструкция лучше выбрать цемент марки М200, для капитальных строений отдать предпочтение М300, М400.

Используемый песок необходимо просеивать. Он не должен содержать глину, мусор, камушки. Щебень выбирают средней фракции. Вода – очищенная без вредных примесей.

Оптимальное соотношение компонентов приведено в таблице.

№ п/пСоставляющий материалПропорция
1Цемент1
2Песок3
3Щебень5

Для замешивания раствора понадобиться бетономешалка.

Столбчато-ленточный фундамент во многих вариантах строительства объекта является оптимальным решением. Технология производства позволяет сэкономить время и финансовые вложения.

Расчет

Имея на руках планировку здания, можно легко посчитать количество необходимых опор, не прибегая к калькулятору – для этого нужно определить места установки опор и умножить их количество на глубину заложения фундамента. Таким же способом рассчитывается количество арматуры, только при этом длину одной опоры необходимо умножить на количество стержней в пакете одного столба. Из практического опыта известно, что для трубчатых опор достаточно 4-х стержней, закрепленных по углам прямоугольника, вписанного в диаметр трубы. Количество бетона на один столб определяется умножением его диаметра на длину, с последующим умножением полученного результата на количество опор.

Получив данные по количеству материалов, можно приступать к монтажу фундамента по несложной методике:

  • работы по подготовке строительства – определение точек складирования материалов, путей безопасных проходов, размещение рабочих мест и т.д.;
  • разработка чертежей – этот, кажущийся ненужным, пункт весьма важен, он помогает вести работы в соответствии с ранее подготовленным планом;
  • земляные работы – разметка фундамента в натуре, рытье ям;
  • отсыпка песчаной «подушки», установка опалубки;
  • заливка бетона или установка готовых элементов;
  • сушка бетона – от 3 до 7 суток, в зависимости от влажности и температуры воздуха;
  • снятие опалубки и обратная засыпка пустот.

После изготовления опор рекомендуется сделать завалинку или забирку, чтобы утеплить пустоты между опорами.

Устройство утепленной забирки для столбчатого фундамента

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

Планировка и разметка строительной площадки по осям дома.После планировки при помощи шнура разбить оси, для возведения стен.Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.Расстояние между ними должно составлять от 150 до 200 см.Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.Земляные работы по устройству шурфов под столбики или скважин.Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов

Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера

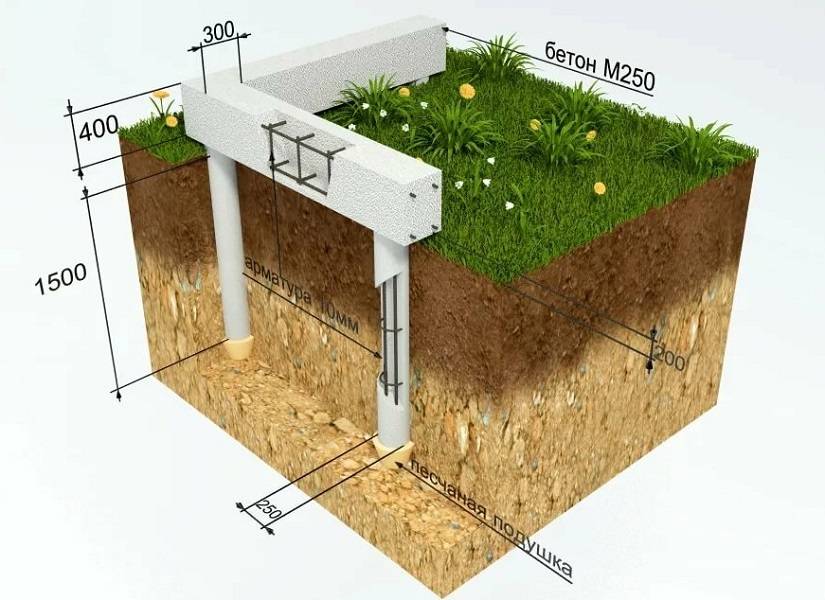

Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера.

Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.Вязка арматуры. Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м.

Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.

Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350).

Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).Подготовка к бетонированию горизонтальных балок.

Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.Размер и изготовление стальных каркасов.Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях.

Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.Изготовление, а также установка опалубки.Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю.

Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).Заливка бетона балок.Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается.

Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

Этапы строительных работ для разных видов материалов

Разметка участка должна обозначить точки расположения для всех деталей конструкции

Еще на этапе проектирования мы определяемся с выбором необходимого материала. Как мы уже выяснили, самыми полярными из них есть такие виды столбов:

  • Бетон;
  • Кирпич;
  • Бутобетон;
  • Кирпич;
  • Камень.

В некоторых случаях выбирают так же древесину. Бревна перед применением необходимо обработать, чтоб продлить их срок жизни, и защитить от гниения и паразитов. Самыми востребованными считаются кирпичные и бетонные столбы, поэтому об их монтаже мы и поговорим.

Изучив литературу и видео по данной теме, мы определили самый простой способ строительных работ над возведением основания. Перед началом нужно расчистить участок, и выровнять поверхность. Если у вас на участке присутствует глинистый грунт, то необходимо подсыпать щебень, который добавить жесткости почве. После этого можно приступить к выполнению разметки. Данное действие должно обозначить точки расположения для всех деталей конструкции. Если все обобщить, то мы предлагаем вам вариант, как выполнить столбчатый фундамент своими руками пошаговая инструкция:

  • Расчистка участка;
  • Разметка территории;
  • Земляные работы, которые можно выполнить своими руками или с помощью специальной техники;
  • Если вы выполняете монтаж не длинных столбов до метра, то можно не выполнять укрепление скважин;
  • В обратном случае нужно расширить ямку и установить распорку. Также можно создать на дне подушку из железобетона, что даст возможность избежать просадки помещения.
  • Далее следует выполнить опалубку. Для такого действия лучше всего подойдут щиты из дерева.
  • Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания перемычек по горизонтали нужно применять проволоку. Для того чтоб не возникло проблем в будущем с обвязкой ростверком, нужно оставить над верхней частью столба расстояние 15 см.
  • Когда уже связана арматура, можно приступать к заливке раствором. При выполнении данного процесса следует следить, чтоб не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
  • Стоит также выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить данную задачу можно с помощью мастики или рубероида.
  • После проведения всех работ, нужно начать делать ростверк. Этот элемент монтируется из арматуры с перемычками, с помощью которых создается каркас и устанавливаем опалубку. Теперь в такую форму заливаем бетон и даем ему высохнуть.
  • Последний этап строительных работ – забирка основания, которое в основном делают из кирпичей. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникации.

Как мы выяснили, столбчатое основание – это достаточно простой процесс закладки, который не требует ни навыков, ни часового изучения видео инструкции.

Виды оснований и их особенности

Различаются по способу изготовления, могут быть монолитными и сборными. Первый тип цельный, не имеет стыков, так как сооружается на месте стройки путем заливки бетонного раствора в отверстие. Является одним из самых прочных за счет высоких показателей на сжатие и изгиб (при условии, если правильно проведено армирование). На нем можно строить не только одноэтажный дом или баню, но и двухэтажное здание.

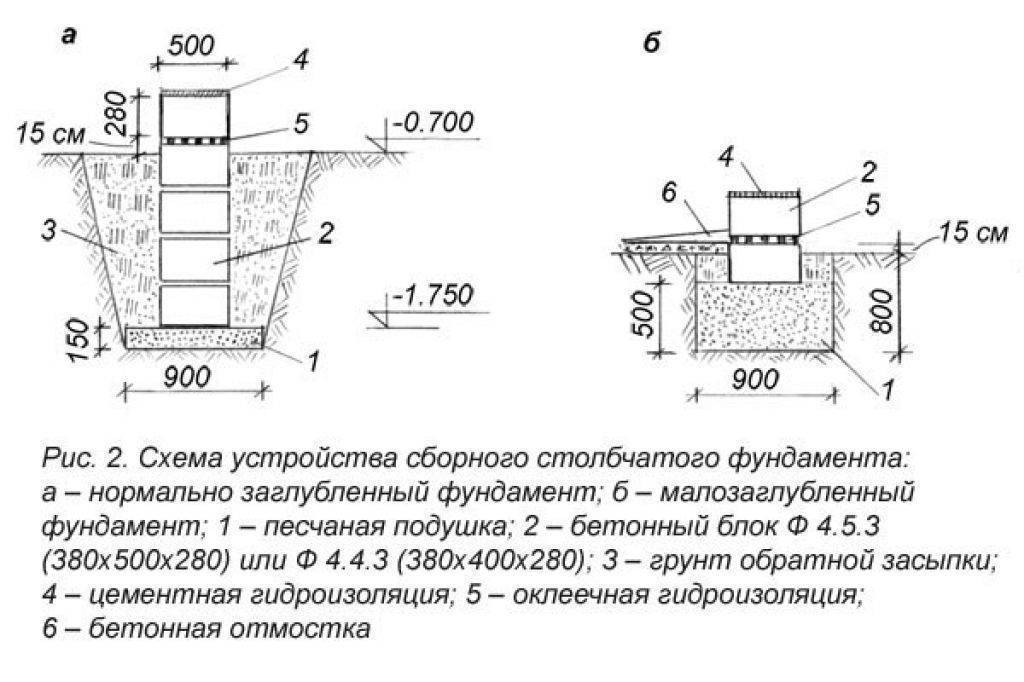

Сборный фундамент собирается из блоков 20х20х40, кирпичей, камней или дерева. По сравнению с монолитным, его быстрее и проще построить своими силами.

Также разделяются по глубине закладки:

  • мелкозаглубленные;
  • заглубленные.

Если возводится первый вид, то столбы погружаются в землю на 65-70 см. Глубина зависит от типа почвы и нагрузки, которую будет оказывать постройка. Применяются для строительства на песчаных и скальных грунтах с глубоким уровнем залегания грунтовых вод, и на участках с минимальной подвижностью земли.

Заглубленные обустраиваются ниже уровня промерзания, примерно, на глубину 1,5-2 м. Именно этот тип оснований подходит для мест с подвижным грунтом. Расстояние между столбами делается от одного до двух метров.

Построить опоры можно из следующих материалов:

  • бетонный раствор;
  • блоки размером 20х20х40;
  • кирпич;
  • древесина;
  • металлические сваи;
  • бутовый камень;
  • трубы из асбеста.

Кирпичный фундамент – один из самых распространенных. Чтобы его сделать, нужно использовать только высококачественные обожженные кирпичи и правильно их сложить, служит более 100 лет. Применяется для одно- и двухэтажных домов на участках с плотным грунтом. Размеры столба должны быть не меньше 40х40 см.

По характеристикам и технологии основание из блоков 20х20х40 похоже на кирпичное. Качество напрямую зависит от материала. Наилучшим вариантом считаются бетонные блоки. Они имеют длительный срок эксплуатации и способны выдерживать значительные нагрузки. Подходят для возведения опор для бань и хозяйственных построек.

Фундамент из бутовых камней применяется для строительства только на неподвижных грунтах, так как имеет недостаточную устойчивость. Для других случаев рекомендуется заливать камни раствором. Бутобетонное основание более надежное и выдерживает большие нагрузки, так как смесь в нем заполняет пустоты и прочно скрепляет все между собой.

Для небольших домиков можно сделать его своими руками из дерева. Рекомендуется использовать древесину хвойных пород, так как она не гниет даже в воде, а наоборот, становится прочнее. Если из другой породы, то брусья следует тщательно обработать средствами против гниения и насекомых, а также гидроизоляционными мастиками.

Также можно сделать столбы из асбестовых труб диаметром от 15 см для маленькой постройки, и 20-40 см для массивных домов. Материал еще больших размеров применяется в качестве опалубки для установки свай. Еще один вид – из металлических свай. Их вкручивают в землю до тех пор, пока не достигнут плотных слоев, в которых смогут закрепиться. На них чаще всего строят каркасные дома и из дерева.

Какая стоимость укладки столбчатого фундамента

Стоимость монтажа столбчатого фундамента состоит из расходов на материалы и саму работу. Зачастую, она ниже, чем цена на укладку фундаментной основы других видов, поскольку все этапы работы можно провести самостоятельно. Незаменимым помощником в строительстве фундамента станут бесплатные фото и видео подборки из интернета, где детально показана вся технология возведения зданий. Для подсчета финансовых затрат на строительство фундамента можно использовать онлайн калькулятор столбчатого фундамента, которые есть на нашем сайте.

Строительство кирпичного столбчатого фундамента.

Столбы нужно возводить во всех углах, в местах пересечения стен, под тяжело нагруженными прогонами и простенками, в прочих точках с большой нагрузкой, а также на расстоянии 1,5- 2 метра друг от друга (чем тяжелее стены тем меньше расстояние между столбами) по всему периметру. Конкретная схема фундамента зависит от планировки строения и данных проектной документации. Сверху столбов для равномерного распределения нагрузки выполняют перевязку балками, которые должны быть тем мощнее, чем больше расстояние между столбами.

Различают два типа кирпичного столбчатого фундамента по глубине залегания:

  1. Мелко-заглубленный. Применяется для песчаных, скальных, крупно-обломистых грунтов, заглубляется в грунт на глубину 0,4—0,7 метра.
  2. Заглубленный. Устраивается на участком с низким уровнем залегания грунтовых вод. Заглубляется на глубину до двух метров (на 0,3- 0,5 метра ниже глубины промерзания).

Строительство мелко-заглубленного фундамента.

Возведение кирпичного столбчатого фундамента представляет собой последовательное выполнение следующих работ:

  1. Земляные работы. Первый этап возведения кирпичного столбчатого фундамента — устройство ям под столбы. Грунт выбирается с учетом размеров столбов и с тем расчетом, чтобы обеспечить возможность выполнения кладки на глубине до 70см. Ямы можно копать вручную или с применением техники. Так или иначе, главное требование — точное расположение каждой ямы по осям, согласно чертежу. Для расчета глубины промерзания грунта вашего города можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.
  2. Подготовка основы. На дно каждой ямы засыпается щебень и песок (толщина слоя 10-15см) с последующей трамбовкой и гидроизоляцией (поверх песчаного основания укладывается рубероид, защищающий кирпич от влаги, которая будет проникать снизу, из-под песка и щебня). Чтобы усилить фундамент и улучшить условия его эксплуатации под кладку кирпича можно соорудить бетонную основу. Для этого сначала монтируется сетка из арматуры с диаметром прутьев не менее 3мм (можно использовать кладочную сетку из проволоки аналогичной толщины). Сетка заливается слоем бетона. Рекомендуемая толщина основы — не менее 15-20см. Через 1-2 суток бетон схватится, и можно будет переходить к укладке кирпича. Конкретное время схватывания бетона зависит от качества раствора. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона .
  3. Кладка кирпича. Обычно в одном ряду столба укладывается 4 кирпича. Кладка ведется с использованием раствора на основе цемента марок М-400 или М-500.

В процессе выполнении кладки опор необходимо соблюдать перетяжку. Чтобы столбы были прочнее, их можно усилить по горизонтали с помощью армирующей сетки из проволоки диаметром 6мм через каждые 3-4 ряда кирпичной кладки (через 25-30см).

В местах пересечений стен устанавливают столбы 510×510мм в два кирпича. В местах с меньшей нагрузкой достаточно на расстоянии в 1500—2000мм друг от друга установить столбы в полтора кирпича 380×380мм.

Кирпичную кладку ведут до тех пор, пока каждый столб не поднимется над верхним краем своей ямы не менее чем на 20см. На участке, имеющем уклон, все столбы выводятся по верхнему краю на одинаковую высоту, причем, наименьшая величина возвышения столба над краем ямы должна быть не меньше 20см.

Кладку выполняют в полкирпича, сооружая столб квадратного сечения с пустотой по центру. Чтобы укрепить конструкцию фундамента пустую серцевину столба заполняют бетоном предварительно армировав стержнем арматуры.

  1. Гидроизоляция столбов . По завершении кладки выполняют гидроизоляцию кирпичных опор фундамента, чтобы защитить их от воздействия влаги извне. Для этого столбы можно обмазать битумной мастикой, а для горизонтальной гидроизоляции использовать полимерно-битумные мембраны.
  2. Засыпка свободного пространства. Чтобы столбы, выложенные из кирпича, высохли, выстоялись и набрали прочность, потребуется порядка 5-7 суток. После этого свободное пространство между опорами и стенками ям засыпают щебнем, шлаком или гравием. Это позволяет снизить воздействие активных сезонных подвижек грунтов на фундамент.
  3. Гидроизоляция верхней части опор. Сверху каждый кирпичный столб покрывают рубероидом, поверх которого в дальнейшем и будут возводиться стены дома.
  4. Забирка. Чтобы холодный воздух с улицы не проникал под пол строения, между столбами, расположенными по периметру строения, устраивают забирку.

Армирование

Столбы обязательно армируются. Арматура применяется диаметром 10-14 мм, состоит из нескольких, не менее трёх, вертикально расположенных прутов, соединённых вязальной проволокой. Пруты фиксируются в опалубке так, чтобы они не касались стенок опалубки.

Верх прутов должен выступать на 20-30 см для крепления с ростверком.

После устройства столбов и контрольной проверки их верхней отметки изготавливается или монтируется ростверк. Он необходим для обеспечения жёсткости и устойчивости всей системы столбов. Для монолитного ростверка изготавливается опалубка с армированием, аналогично фундаменту. Арматура ростверка сваривается с выступающей частью армирования столбов. Металлический ростверк из двутавра или швеллера также приваривается к оголовкам столбов.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

  • под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
  • после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Метки: столбчатый фундамент

Популярные статьи

Разновидности плит и листов для обшивки стен, пола и потолка

Просмотров: 189 878

Как и чем удалить старый герметик и нанести новый

Просмотров: 143 997

Как сделать когтеточку и домик для кошек

Просмотров: 91 206

Как сделать душ со сливом в полу

Просмотров: 88 815

Монтаж распределительного электрощитка

Просмотров: 83 174

Монтаж освещения в квартире и частном доме

Просмотров: 80 649

Установка розеток и выключателей

Просмотров: 74 967

Виды кабелей, проводов и шнуров

Просмотров: 72 812

Как сделать сливной трап в душевой

Просмотров: 71 661

Монтаж скрытой электропроводки

Просмотров: 70 690

Утепление лоджии своими руками. Подробное руководство

Просмотров: 69 250

Строим межкомнатные перегородки своими руками

Просмотров: 69 157

10 мифов о каркасных домах

Просмотров: 68 968

Современное напольное покрытие для дома и квартиры

Просмотров: 68 613

Борьба с сыростью и конденсатом в доме и на даче

Просмотров: 67 050

Выбираем монтажную пену. Виды, свойства и особенности

Просмотров: 54 120

Правила устройства лестниц в доме

Просмотров: 53 182

Как правильно сделать стяжку пола

Просмотров: 50 241

Виды водопроводных труб и фитингов

Просмотров: 49 103

Приспособления и возможности ручного фрезера

Просмотров: 47 928

Как сделать клумбу, цветник или цветочницу на дачном участке

Просмотров: 47 829

Приставки, насадки и приспособления для дрели

Просмотров: 42 611

Как построить деревянный туалет на даче

Просмотров: 41 651

Строительство беседок. Формы, виды, назначение и правила строительства

Просмотров: 41 342

Как перевесить дверь

Просмотров: 39 116

Правила строительства ступенек крыльца

Просмотров: 37 115

Какие межкомнатные двери лучше – выбираем материал

Просмотров: 36 194

Столбчатый фундамент: его назначение и разновидности

Прежде всего, необходимо определиться, в чём различие между столбчатым и свайным фундаментом для небольших частных построек. Оба типа конструкций являются точечными опорами для поддержания стен, расположенными в узловых местах. Также совпадают типы возводимых на них сооружений:

  • легкие каркасные или каркасно-щитовые дома в один-два этажа;
  • срубы из оцилиндрованных или профилированных бревен;
  • жилые и технические строения из пено- газобетона, с удельным весом не более 1000 кг/м³;
  • веранды, пристройки, беседки, прочие МАФы;
  • основания для капитальных ограждений.

Однако свайный и опорно-столбчатый фундамент используются на грунтах с совершенно разными несущими характеристиками.

  1. Свайный – рекомендован на пучинистых торфяных, глинистых грунтах с высоким уровнем грунтовых вод;
  2. Столбчатый – на грунтах с хорошей несущей способностью: твердая глина, крупнофракционные гравелистые пески, щебенистые, галечные, дресвяные гравийные.

Существуют следующие условия, при которых применение столбчатых фундаментов не рекомендуется:

  • склонность грунта к сильному пучению и значительным посадкам;
  • возможность появления боковых нагрузок – горизонтальных сдвигов почвы;
  • уровень грунтовых вод расположен выше полуметра к подошве столба;
  • глубина промерзания почвы превышает 1,5 м;
  • строительный участок имеет рельеф с перепадом высоты более 2 м.

Общая схема конструкции

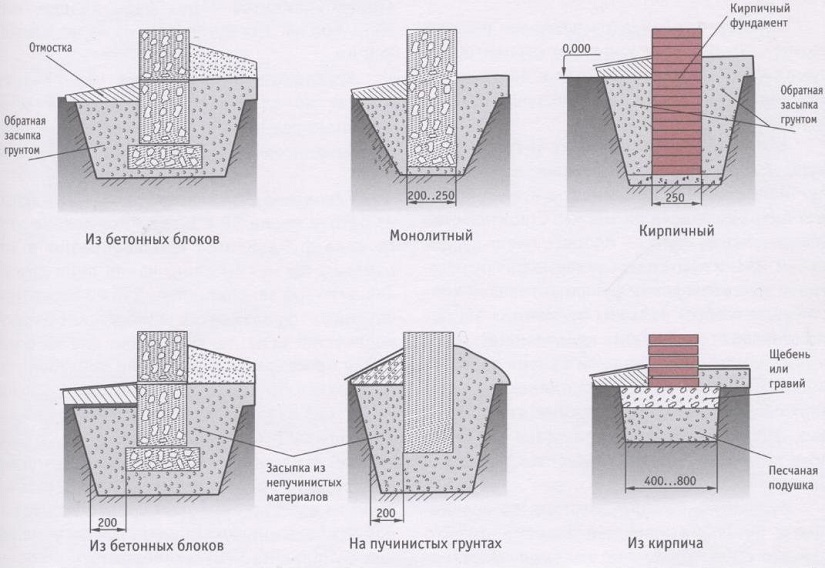

В качестве материала изготовления для столбчатого фундамента используется: кирпич, древесина, бетонные блоки, металлический профилированный прокат. Отдельно стоит упомянуть монолитные железобетонные (буронабивные) столбы основания.

По глубине залегания столбчатые фундаменты делятся следующим образом:

  1. Заглубленные (сваи-столбы) – более 1 м ниже уровня промерзания. Устраиваются во влажных глинистых грунтах с вероятностью пучения.
  2. Мелкозаглубленные – не более 70 см ниже уровня промерзания на песчаных и крупнообломочных породах.
  3. Незаглубленные – общая глубина не более 50 см (или без погружения в грунт). Устраиваются на непучинистых скальных породах (гравийные, щебневые).

Столбчатое основание имеет две конструкционных разновидности – без ростверка и с ростверком. Основание без ростверка считается наиболее бюджетным, так как не нуждается в дополнительных материалах для обвязки. Используется при возведении каркасных, каркасно-щитовых сооружений или срубов. Основание с ростверком применяется, если дом возводится из штучных строительных материалов: пустотелый кирпич, блоки из облегченного бетона (газобетона), шлакоблоки. В качестве ростверка чаще всего используются железобетонные балки заводского изготовления. Материалом для нижней обвязки каркасного дома на столбчатом фундаменте из металлических столбиков могут служить деревянные балки с сечением не менее 150х150 мм.

Основные виды столбчатого фундамент

Приступая к проектированию и расчетам по монтажу столбчатого фундамента, важно четко определиться с технологией возведения постройки и типом участка под застройку. На основе полученных данных происходит выбор материала, из которого будут изготавливаться столбчатые основания для фундамента и вычисляется оптимальная глубина их заложения

Материалы для постройки фундамента

Фундаментные основания могут изготавливаться из следующих материалов:

  1. бутобетон;
  2. кирпич;
  3. дерево;
  4. железобетон;
  5. блоки;
  6. натуральный камень;
  7. пластиковые или асбестовые трубы.

На первичном этапе подготовки фундамента, делается разметка.

Какая глубина используется для заложения фундамента?

При заложении столбчатого фундамента учитываются геологические характеристики грунта на месте проведения строительных работ, конструкция самого фундамента и технологические особенности будущего здания.

Исходя из глубины установки столбчатого фундамента, его делят на несколько видов:

  1. заглубленный (монтаж осуществляется на глубину ниже отметки промерзания земляного покрова);
  2. мелкозаглубленный (глубина монтажа 40-70 см);
  3. незаглубленный (не имеет подземной части и располагается полностью на поверхности. На месте установки столбиков, необходимо убрать плодородный слой почвы и засыпать нерудным материалом ).

Решив самостоятельно обустроить столбчатый фундамент, необходимо тщательно следовать инструкции с пошаговым руководством монтажа. Сама конструкция опорно-столбчатой основы относится к системе минимального поперечного сечения опор, которые располагаются в точках подверженным максимальным нагрузкам. Сюда относят углы помещения, несущие балки, простенки и места пересечения стен. Чтобы определиться с количеством столбиков, используют общепринятый стандарт, где расстояние между каждым столбом приравнивается 1,5 -2,5 м. Для объединения установленных опор в единую конструкцию, между ними делают ростверк.

В зависимости от конструкции ростверка, выбирается оптимальная высота столбцов над нулевой отметкой.

Выбор типа фундамента

В каких случаях под фундамент следует выбирать столбы:

  1. Возводятся каркасные лёгкие строения;
  2. Требуется смонтировать фундамент ниже глубины промерзания и устройство ленточного варианта становится излишне дорого;
  3. Требуется исключить пучение грунта, так как у столбов небольшая площадь опоры и, соответственно, меньшее воздействие морозного пучения;
  4. В случае обеспечения грунтами меньшей осадки здания со столбчатым фундаментом в сравнении с ленточным.

Стоимость

Обычно стоимость возведения фундамента составляет до трети общей сметной стоимости сооружения.

Низкую стоимость фундамента обеспечивают:

  1. Существенное снижение трудозатрат, быстрота монтажа столбов;
  2. Возможность применения бурильного оборудования;
  3. Использование различных труб в качестве опалубки;
  4. Возможность продолжения строительства сразу по окончании установки фундамента;
  5. Небольшое количество земляных работ позволяет сохранить почвы участка от воздействия тяжёлой техники.

Ростверк должен соответствовать предполагаемым нагрузкам и в сечении быть равным или немного большим, чем толщина стены здания. Излишне большой или перегруженный армированием ростверк может свести к нулю всю экономию и выгоды столбчатого фундамента.

Незаглублённые и малозаглублённые фундаменты

Главный враг фундаментов – силы пучения, а потому все проекты предполагают прохождение глубины промерзания в расчётах фундаментов.

Но при незначительной площади основания столбов силы пучения воздействуют на их боковую поверхность. Нагрузка нетяжёлого каркасного дома на фундамент меньше выталкивающих сил пучения, поэтому становятся возможными различные деформации строения.

Отсюда можно сделать вывод, что на грунтах твёрдых, но пучинистых, лучше работают фундаменты с небольшим заглублением.

К малозаглублённым относятся фундаменты с понижающим коэффициентом заложения 0,5-0,7. Рассчитывается глубина заложения столбов примерно так: при норме промерзания для заданного района 1 м 60 см глубина фундамента будет 1,6 Х 0,5 = 0,8 м.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
