Теплоносители для системы отопления: виды, ТОП-11 лучших, калькулятор для расчета объема теплоносителя

Какой теплоноситель лучше использовать в системе отопления: особенности использования воды

Если говорить о воде, как о жидкости, используемой для переноса тепла от источника к радиаторам, то этот вариант с уверенностью можно назвать идеальным. Ее теплоемкость и текучесть чрезвычайно высоки, так что тепло может без проблем быть доставлено в радиатор в необходимом количестве.

Многих интересует вопрос, какую воду лучше всего заливать в систему отопления. В данном случае ответ прост – для закрытых отопительных систем подойдет обычная вода из-под крана. Конечно, ее состав сложно назвать идеальным, и так или иначе, она содержит соли, а также определенное количество механических примесей, способных оседать на оборудовании. Однако, этот процесс произойдет всего один раз, а учитывая то, что обычная вода способна годами исправно циркулировать по отопительной системе и не требует замены, вред будет нанесен незначительный. Проще говоря, то количество осадков, которое появится в системе, просто не сможет хоть как-то повлиять на ее работу.

При использовании отопительной системы закрытого типа необходимо контролировать уровень теплоносителя

Внимательнее нужно отнестись к выбору воды для систем закрытого типа, так как в процессе работы системы происходит частичное испарение жидкости, и воду приходится периодически доливать. В результате этого концентрация солей и примесей будет постоянно возрастать, что, соответственно, приведет к скоплению большего количества осадков на внутренней поверхности оборудования. Поэтому для систем, в которых предусмотрен расширительный бачок, нужно использовать дистиллированную или очищенную воду.

Конечно, постоянно доливать в систему дистиллированную воду – довольно дорогостоящие удовольствие, да и далеко не всегда она имеется под рукой в требуемом объеме. Поэтому в качестве альтернативы допускается использование отфильтрованной воды.

Для автономной системы отопления рекомендуется использовать только чистую воду без примесей

Что нужно сделать, перед тем как залить воду в систему отопления

Подготовить воду к использованию можно и самостоятельно. Это займет некоторое время, но зато избавит вас от необходимости тратить средства на покупку дистиллированной воды. Вот несколько простых рекомендаций:

  • в первую очередь, необходимое количество воды нужно набрать в емкость подходящего объема и отстоять. Это позволит большей части железа осесть на дно;
  • после того как вода отстоялась, ее нужно аккуратно перелить в другую емкость и прокипятить, не накрывая крышкой. Таким образом, устраняются соли магния и калия.

Вода, подготовленная с учетом этих простых советов, уже может считаться достаточно подготовленной к использованию. Конечно, каждый раз проводить подобные процедуры довольно утомительно, так что доливать можно уже дистиллированную или отфильтрованную воду, но как первоначальная заливка, этот вариант отлично подходит.

Воду для заполнения отопительной системы закрытого типа необходимо предварительно очистить

Формулы расчета объема

Поскольку наличие воздуха в контуре отопительного оборудования снижает теплопроводность и негативно влияет на работоспособность, необходимо правильно рассчитывать количество теплоносителя. Для этого нужно суммировать внутренний объем всех элементов системы, предназначенных для его содержания.

Как правило, отопительная система состоит из следующих частей:

  • Расширительный бак
  • Котел отопления
  • Соединительные трубы
  • Радиаторы

В некоторых случаях также используются резервные баки с охлаждающей жидкостью для компенсации испарения жидкости, но они не используются при расчете объема системы. Для эффективной работы и отдачи тепловой энергии потребителю предлагается теплоноситель низкой вязкости с улучшенным комплексом эксплуатационных свойств.

Формула расчета объема отопительной системы

V системы =V расширительного бака + V котла + V всех труб + V всех радиаторов

В случае покупки сертифицированного оборудования, объемы всех элементов должны быть указаны в технической документации, но длина и, соответственно, объем труб всегда зависит от конкретного помещения и системы, потому их придется считать вручную. Для этого необходимо поперечное сечение (S) трубы умножить на ее длину (L). Само же поперечное сечение высчитывается умножением внутреннего радиуса трубы (R) на математическую константу Пи (π), равную 3,14.

Формула расчета объема труб

V трубы = S*L

или

V трубы = R*π*L

Теперь, зная объем своей отопительной системы, необходимо заполнить ее соответствующим количеством теплоносителя. Но здесь есть определенный нюанс. Как известно, любые материалы при нагревании расширяются, потому, при полном заполнении контура в процессе разогрева наполнителя, могут лопнуть клапаны и сорваться крышки.

Чтобы этого избежать, следует учитывать коэффициент расширения жидкости при определенной температуре. Так, этиленгликоль при 40°С увеличит свой объем на 0,75%, а при 110°С на 5,15%. Коэффициенты расширения каждого теплоносителя можно найти в технической документации или уточнить у производителя. Владея полученной информацией, вы можете корректировать объем жидкости.

Как правильно использовать антифриз

Как правильно использовать антифриз

  1. Для отопительных систем, функционирующих на основе антифриза, необходимо подбирать более мощные батареи. Дело в том, что его вязкость на 1/5 ниже, чем у воды (из-за чего он накапливает и передает тепло несколько хуже).
  2. Антифриз более текуч, чем вода, поэтому к разъемным соединениям (в случае использования таковых в системе) выдвигаются более жесткие требования.
  3. Ввиду повышенной вязкости необходимо обязательно устанавливать циркуляционный насос.

Нельзя сочетать антифриз с оцинкованным трубопроводом, поскольку химическая структура вещества при контакте с цинком меняется.

Основные характеристики теплоносителя для отопления

Определить заранее расход теплоносителя в системе отопления можно лишь после анализа его технических и эксплуатационных параметров. Они повлияют на характеристики всего теплоснабжения, а также скажутся на работе других элементов.

Дистиллированная вода для отопления

Так как свойства антифризов зависят от их состава и содержания дополнительных примесей, будут рассмотрены технические параметры для дистиллированной воды. Для теплоснабжения следует использовать именно дистиллят – полностью очищенную воду. При сравнении теплоносителей для систем отопления можно определить, что проточная жидкость содержит большое количество сторонних компонентов. Они негативно влияют на работу системы. После использования в течение сезона на внутренних поверхностях труб и радиаторов образуется слой накипи.

Для определения максимальной температуры теплоносителя в системе отопления следует обращать внимание не только на его свойства, но и на ограничения в эксплуатации труб и радиаторов. Они не должны пострадать при повышенном термическом воздействии

Рассмотрим самые значимые характеристики воды, как теплоносителя для алюминиевых радиаторов отопления:

  • Теплоемкость – 4,2 кДж/кг*С;
  • Массовая плотность. При средней температуре +4°С она составляет 1000 кг/м³. Однако во время нагрева удельная плотность начинает снижаться. При достижении +90°С она будет равна 965 кг/м³;
  • Температура кипения. В открытой системе отопления вода закипает при температуре +100°С. Однако если увеличить давление в теплоснабжении до 2,75 атм. — максимальная температура теплоносителя в системе теплоснабжения может составлять +130°С.

Немаловажным параметром в работе теплоснабжения является оптимальная скорость теплоносителя в системе отопления. Она напрямую зависит от диаметра трубопроводов. Минимальное значение должно составлять 0,2-0,3 м/с. Максимальная скорость ничем не ограничивается

Важно, что бы в системе поддерживалась оптимальная температура теплоносителя в отоплении по всему контуру и отсутствовали посторонние шумы

Однако профессионалы предпочитают руководствоваться норами старого СНиПа 1962 г. В нем указаны предельные значения оптимальной скорости теплоносителя в системе теплоснабжения.

Диаметр трубы, мм

Максимальная скорость воды, м/с

25

0,8

32

1

40 и более

1,5

Превышение этих значений скажется на расходе теплоносителя в системе отопления. Это может привести к увеличению гидравлического сопротивления и «ложным» срабатываниям спускного предохранительного клапана. Следует помнить, что все параметры теплоносителя системы теплоснабжения должны быть предварительно рассчитаны. Это же касается оптимальной температуры теплоносителя в системе теплоснабжения. Если проектируется низкотемпературная сеть — можно не придавать этому параметру значения. Для классических схем максимальное значение нагрева циркулирующей жидкости напрямую зависит от давления и ограничений по трубам и радиаторам.

Виды теплоносителей

Перечисленные ниже варианты будут рассматриваться с учетом перечисленных выше критериев. Следует отметить сразу, что некоего «идеального рецепта» не существует. Каждое вещество (смесь ингредиентов) обладает преимуществами и недостатками.

Вода

Этот «классический»теплоноситель для системы отопления загородного дома отличается следующими положительными характеристиками:

  • Он обладает наиболее высокой теплоемкостью по сравнению с иными аналогами. Один литр воды при остывании на 10°Cспособен передать 11,63 Вт энергии. Эффективность нагрева воздуха в комнате будет зависеть от параметров радиаторов. Но надо подчеркнуть, что с помощью такого теплоносителя правильно настроенная система будет работать рационально.
  • К небольшому расходу энергетических ресурсов следует добавить безвредность воды для жильцов, домашних растений, животных.

Иногда упоминается также дешевизна воды. Однако необходимо понимать, что необходима предварительная подготовка жидкости для такого целевого использования. Технический дистиллят можно приобрести в магазине. Также допустимо использование домашней системы фильтрации с применением технологий обратного осмоса. Добавление специальных «умягчителей» не рекомендуется. Эти вещества сами являются загрязнителями.


Кипячение воды удалит соли жесткости, но эта методика сопряжена с большими затратами энергетических ресурсов

Вода и находящийся в ней кислород активизирует процессы коррозии. Чтобы исключить их, добавляют специальные блокирующие химические соединения, ингибиторы. Для удаления накипи и других отложений в протоках в состав включают поверхностно-активные вещества. В итоге – получается жидкость с нужными техническими характеристиками. Но даже она не способна сохранять исходный объем текучесть при понижении температуры ниже 0°C. Именно этот главный недостаток устраняют с помощью перечисленных далее методов.

Этиленгликоль

Многие производители такие теплоносители для системы отопления загородного дома выпускают с добавлением красных пигментов. Яркий цвет предупреждает будущих пользователей о том, что в составе содержится ядовитое вещество. Следует исключить попадание этиленгликоля в окружающую среду.

Антифризы этого типа при нагреве выше определенного порога активно выделяют газ, разлагаются на простейшие химические компоненты. Этот процесс необратим. Если разводите концентрированную незамерзайку для отопления своими руками, надо запомнить уровень 63-64%. С такой объемной концентрацией этиленгликоль обеспечивает текучесть жидкости при самой низкой температуре (-65°С). Дальнейшее повышение содержания активного вещества вызывает обратный процесс. При 95% жидкость замерзает на уровне -19°С.


Концентрированный этиленгликоль

Пропиленгликоль

Средства на основе данного соединения не являются токсичными. Их теплоемкость выше по сравнению с этиленгликолевой «незамерзайкой». Дополнительным преимуществом является способность пропиленгликоля ликвидировать микроскопические дефекты внутри труб. Это снижает сопротивление при движении жидкости и несколько улучшает энергетические параметры системы отопления.


Безопасность средства подчеркивают специфическими надписями на упаковке

Применение теплоносителя на основе глицерина: недостатки и преимущества

К применению составов на основе такой добавки следует относиться с осторожностью. Сам по себе глицерин безвреден

Он не вступает в химические реакции с цинком, отличается долговечностью и вполне разумной стоимостью.

Но эти смеси более плотные по сравнению с этилен- и пропиленгликолевыми. Их применение ускоряет износ насосного оборудования. В некоторых случаях приходится использовать более мощные силовые агрегаты. В глицериновых теплоносителях – самая низкая теплоемкость, поэтому для получения нужного результата придется перекачивать большие объемы. Примерно на уровне от +90°C до +92°C образуется активная пена и происходит химический распад. Образованные вещества выпадают в виде твердых и желеобразных осадков.


Нет государственных стандартов на такие теплоносители. С применением глицерина чаще всего выпускают подделки сомнительного качества

Виды теплоносителя для отопления

В качестве циркулирующей жидкости можно использовать воду и некоторые типы антифризов. Это не влияет на количество теплоносителя в системе отопления, но сказывается на теплоотдаче, скорости движения и требованиям к безопасности системы.

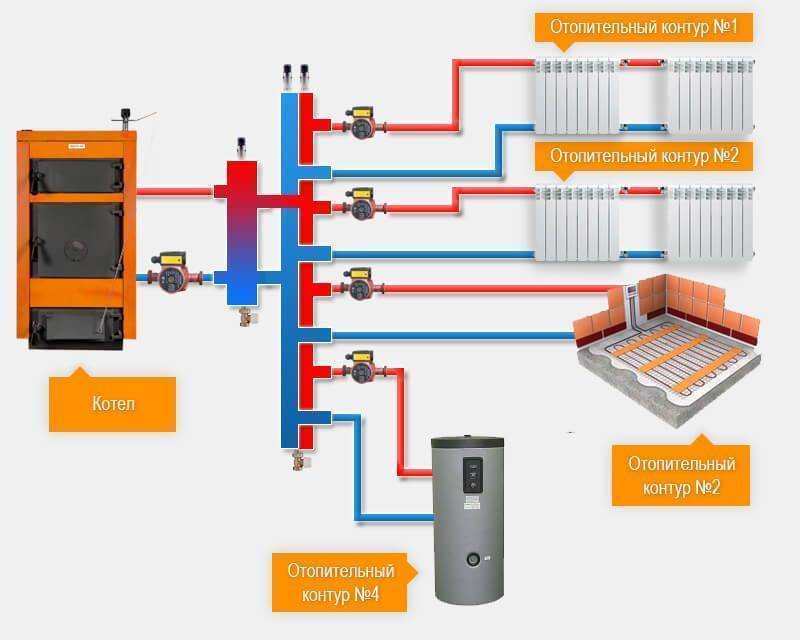

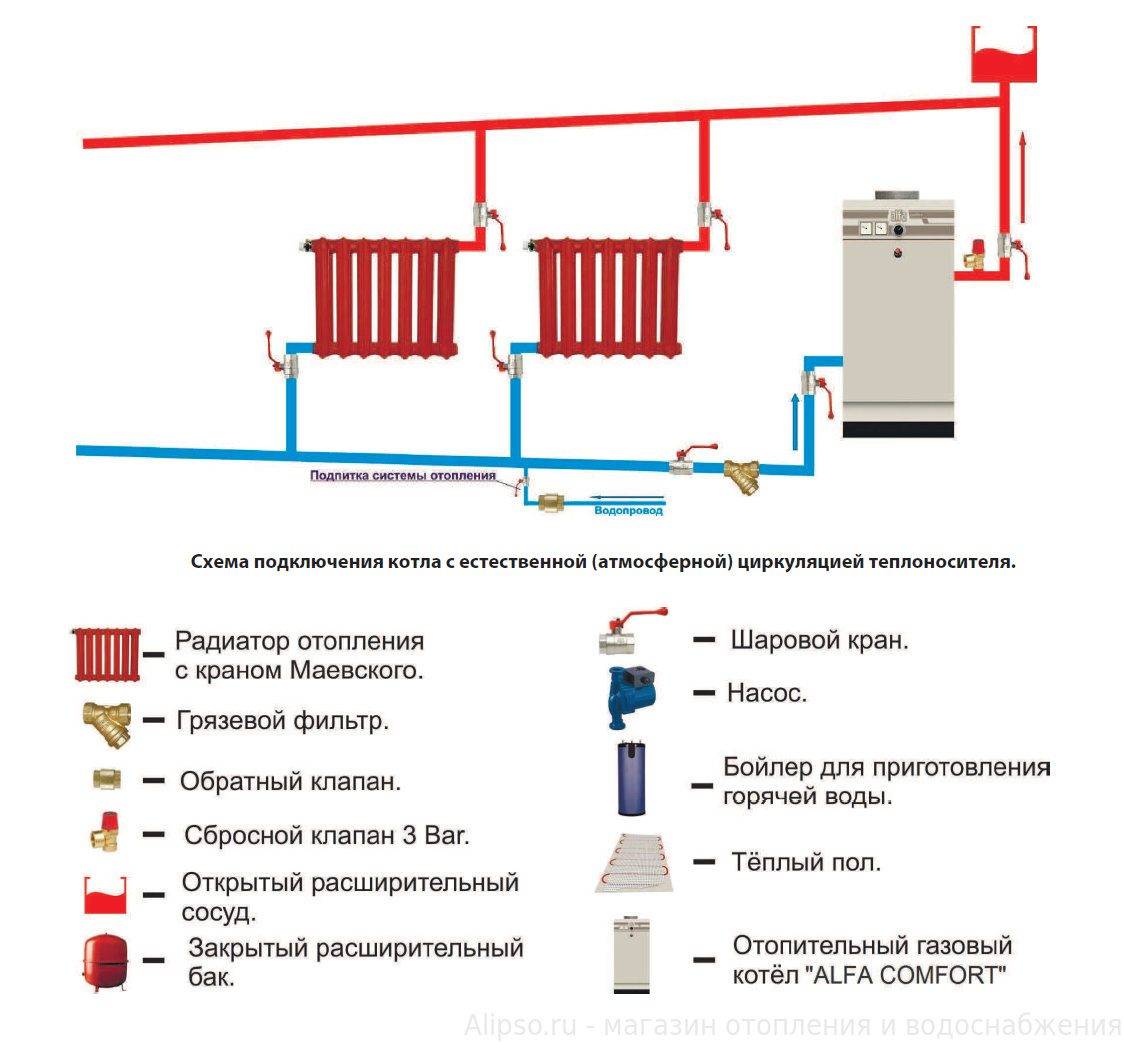

Система отопления частного дома

Для выявления наиболее приемлемого варианта необходимо сравнение теплоносителей для систем отопления. Чаще всего используют обычную воду. Это объясняется ее доступной стоимостью, хорошими показателями теплоемкости и плотности. При прекращении работы котла она еще некоторое время может аккумулировать полученное тепло для передачи его поверхности батарей. При этом объем теплоносителя в системе отопления останется прежним.

Однако несмотря на свои положительные свойства, вода имеет ряд недостатков:

  • Замерзает. При воздействии отрицательных температур происходит кристаллизация и увеличение объема. Именно это является причиной повреждения труб и радиаторов. Поэтому должна поддерживаться оптимальная температура теплоносителя в системе отопления;
  • Содержание примесей. Это относится к обычной воде. Зачастую именно это становится причиной появления накипи на батареях, радиаторах и теплообменнике котла. Специалисты рекомендуют использовать дистиллированные жидкости, в которых процент содержания щелочей, солей и металлов минимален;
  • При большом содержании кислорода провоцирует процесс ржавления. Это в большей мере свойственно для открытых систем отопления. Но и в закрытых схемах теплоснабжения со временем в воде может увеличиться % содержания кислорода.

В тоже время вода может использоваться как теплоноситель для алюминиевых радиаторов отопления. При соблюдении состава жидкости и минимальном количестве кислорода в ней не будут происходить разрушающие процессы.

Если условия эксплуатации отопительной системы подразумевают возможность воздействия отрицательных температур — следует использовать другой вид циркулирующей жидкости. Как выбрать теплоноситель для систем отопления в этом случае, и какими критериями следует руководствоваться?

Антифриз для системы отопления

Одним из определяющих параметров является температура замерзания. Для антифризов она может быть равна от -20°С до -60°С. Это позволяет эксплуатировать теплоснабжение даже в условиях отрицательных температур без возникновения поломок.

Однако антифризы имеют большую плотность, чем вода – оптимальная скорость теплоносителя в системе отопления в этом случае может быть достигнута только при установке мощного циркуляционного насоса.

В зависимости от состава и компонентов бывают следующие типы антифризов:

  • Этиленгликоль. Характеризуется низкой стоимостью, но крайне токсичен. Не рекомендуется для автономного отопления частного дома;
  • Пропиленгликоль. Полностью безопасен для здоровья человека. Имеет худший коэффициент теплопроводности, чем жидкость на основе этиленгликоля. Отличается высокой стоимостью;
  • Антифризы на основе глицерина. Именно его чаще всего выбирают в качестве жидкости-теплоносителя для отопления. Цена намного меньше, чем у пропилен-гликолевых составов, не токсичен, обладает хорошим показателем теплоемкости.

Нужно знать, что расчет количества теплоносителя в системе отопления для антифризов будет сложнее. Это объясняется их вспениванием при достижении максимальной температуры. Для минимизации этого явления производители добавляют в состав жидкости специальные ингибиторы и присадки.

Конструкция нагревателя

Конструкция устройства достаточно проста. Во-первых, это прибор небольших габаритных размеров.

Во-вторых, котел представляет собой трубу, которая просто врезается в систему трубной развязки путем резьбового соединения при помощи американок. В-третьих, электроды вставляются с одного из торцов устройства. Вход теплоносителя производится через боковой патрубок, а выход через свободный торец.

Размеры агрегата зависят от его мощности. К примеру, котел «Галан » однофазный имеет длину 30 см (диаметр 6 см), трехфазный – 40 см. Для небольшого частного дома подойдет первый вариант. Если дом достаточно большой, многоэтажный, то лучше установить трехфазный прибор.

Антифриз для системы отопления

Схема движения теплоносителей в пластинчатых теплообменниках.

Особое место для систем центрального отопления имеет такой теплоноситель, как антифриз. В отличие от воды, он обладает рядом преимуществ. Во-первых, он не замерзает даже при отрицательных температурах окружающей среды. Во-вторых, существует несколько разновидностей антифриза в зависимости от максимальной температуры замерзания. Первый тип (с максимальной температурой замерзания -65°C) можно разбавить водой до марки с температурой замерзания -30°C.

Выбирать антифриз, какой бы он ни был, нужно очень внимательно и осторожно. Запрещено использовать этот носитель тепла при системе отопления с двухконтурным котлом, так как в этом случае есть опасность попадания его в систему водоснабжения и возможность отравления потребителей воды

Антифриз нередко бывает токсичным.

Какой бы антифриз ни применялся, следует соблюдать некоторые правила при его использовании. В первую очередь для системы отопления нужно подбирать мощные радиаторы, так как антифриз хуже накапливает и отдает тепло, нежели вода. При наличии вязкого по своей консистенции антифриза может потребоваться насос для обеспечения быстрого его продвижения для отопления дома.

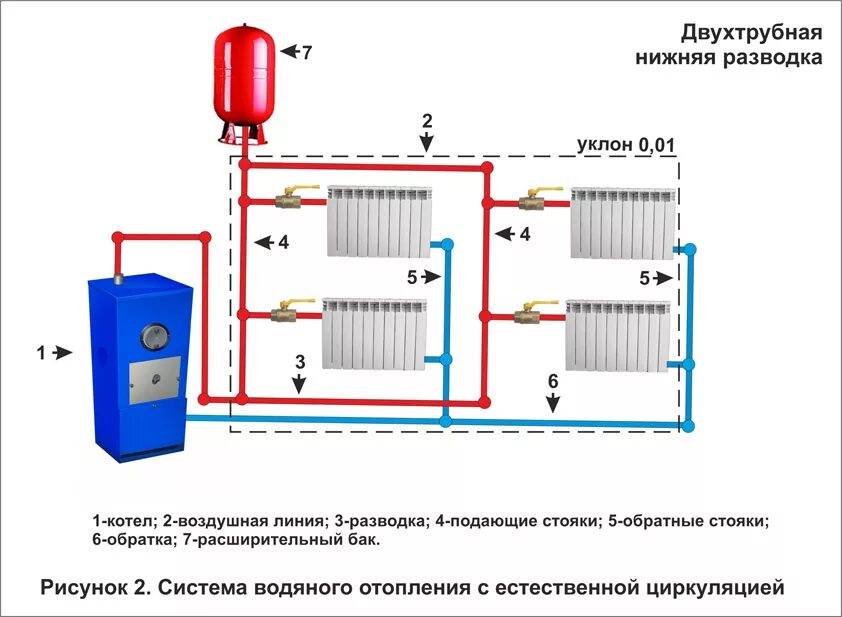

Схема системы с попутным движением теплоносителя.

Антифриз обладает повышенной текучестью, поэтому нужно с ответственностью подойти к организации соединений труб. Нельзя использовать оцинкованный трубопровод и антифриз совместно, так как наблюдается ряд химических реакций и изменяется состав вещества. Для системы отопления такого типа потребуется экспансомат (расширительный бак закрытого типа).

На сегодняшний день для бытовых нужд чаще всего применяются такие виды антифризов, как этиленгликоль и пропиленгликоль. Первый из них более ядовит и может стать причиной смерти при попадании внутрь в больших количествах. Теплоносители на его основе чувствительны к перегреванию, в результате чего он меняет свои физико-химические свойства, разлагается с образованием осадка и кислот. Осадок образует нагар при попадании на нагревательные приборы. Для систем отопления менее опасен антифриз на основе пропиленгликоля. Кроме того, он обладает некоторым смазывающим эффектом, чем облегчает работу насосов.

Категорически запрещено вводить антифриз в системы отопления в следующих случаях: при наличии ионных котлов (электрических), системы открытого типа, при использовании масляных красок, при двухконтурной системе отопления, при наличии цинковых соединений (покрытий), при температуре нагрева носителя более +70°C.

https://youtube.com/watch?v=lKKW_NrnUug

Таким образом, вода является самым удобным, безопасным и эффективным теплоносителем на сегодняшний день.

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен. но стоит дороже и замерзает при более высоких температурах

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами

Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

  • Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов .
  • В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы).

Объем расширительного бачка для разных типов теплоносителя

Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как рассчитывается объем теплоносителя

Если для типовых проектов многоквартирных зданий все уже рассчитано, то автономные отопительные системы частных домов рассчитываются индивидуально. Расчет теплоносителя в системе отопления должен проводиться еще на этапе строительства и проектирования инженерных коммуникаций. Последовательно рассчитываются такие данные:

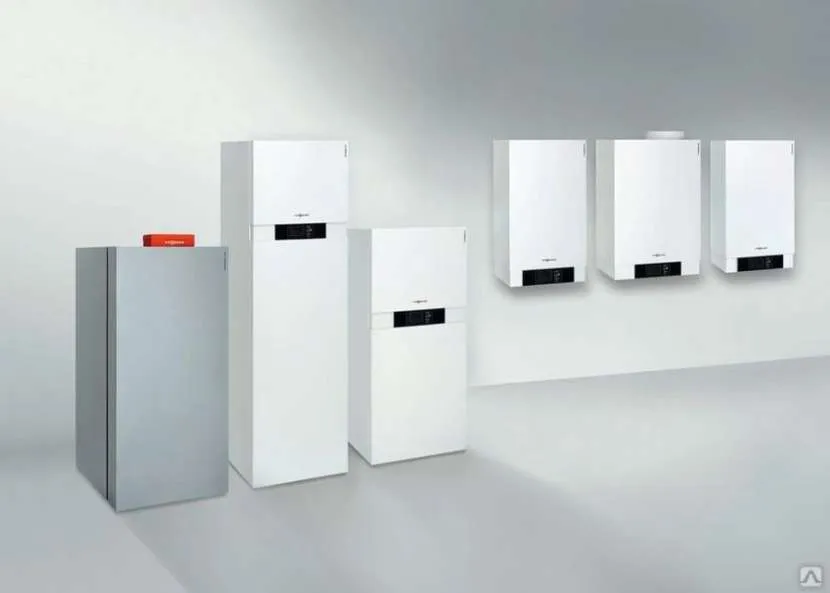

Мощность отопительного котла

Ее выбирают с учетом планировки и площади здания. Маломощный котел будет плохо обогревать помещения. Слишком мощное оборудование приведет к лишнему расходу энергоносителя.


У котла отопления должна быть оптимальная мощностьИсточник stpulscen.ru

Для расчета примерной мощности котла используется соотношение: отопление 10 м² помещения потребует около 1 кВт тепловой энергии. Общая площадь дома, разделенная на десять, дает приблизительную мощность (кВт). Полученное значение следует увеличить на 10−15 %. Например, для отопления помещения в 350 м² потребуется котел мощностью 35+ 0,15 х 35 = 40,25 кВт. Для конкретного случая подойдет модель на 40 кВт.

Такие расчеты справедливы для помещений стандартной высоты (до 3 м) и умеренного климата. Для зданий с более высокими потолками вводятся поправочные коэффициенты. Их можно найти в справочниках, как и поправки на холодный или теплый климат.

Объем рабочей жидкости

Расчет теплоносителя требуется для того, чтобы знать, сколько антифриза потребуется для залива в отопительную систему. Общий объем вычисляется как сумма компонентов по такой формуле:

V теплоносителя = V котла + V радиаторов + V труб.

Чтобы его определить, проводится расчет объема теплоносителя для каждого компонента по отдельности:

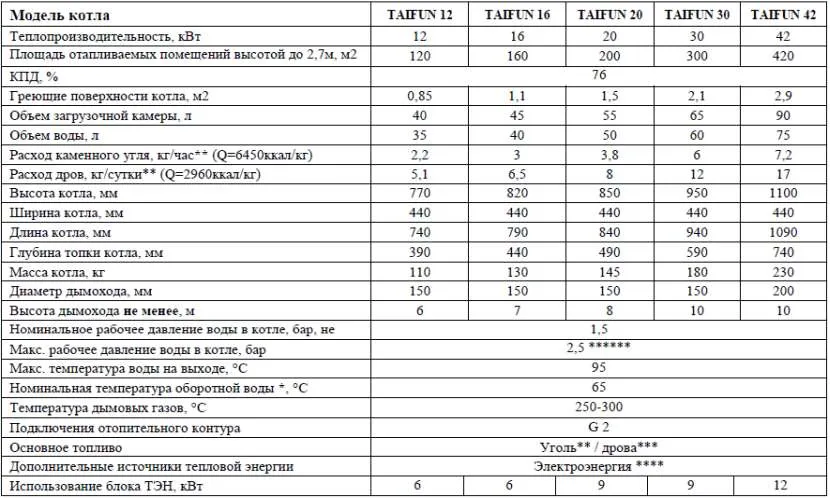

Котла. Данные указаны в его техническом паспорте. У настенных моделей объем невелик, примерно 3−7 литров, у напольных котлов он может быть 25 л и более.


В техническом паспорте котла указан и объем теплоносителяИсточник avoelectrica.ru

  • Радиаторов. Эту информацию содержит прилагаемая техническая документация. Если ее нет, берется примерное значение 0,3; 0,4 и 1,5 л для биметаллической, алюминиевой и чугунной секции, после чего суммируется их количество.
  • Труб. Для расчета используются специальные справочные таблицы. В них указано, сколько теплоносителя в трубе длиной один метр для различных типоразмеров. При подсчете он умножается на общую длину, в результате получают общий объем теплоносителя в трубе.

Если система имеет трубы разного диаметра, то подсчет ведется отдельно для каждого типоразмера. Полученные результаты суммируются. Когда получен суммарный объем теплоносителя в системе отопления, рассчитывается его тепловое расширение. Для воды оно составит 15 %, для антифриза 20 % и больше.

Калькулятор теплоносителя

Некоторые сайты предоставляют онлайн-сервис, на котором можно быстро сделать все расчеты. Такой калькулятор теплоносителя системы отопления удобен тем, что для расчета объема труб не нужны справочные таблицы. Достаточно проставить их диаметр и общую длину, а также внести объем нагревательного котла. После этого расчет калькулятором теплоносителя в системе отопления будет сделан практически мгновенно.

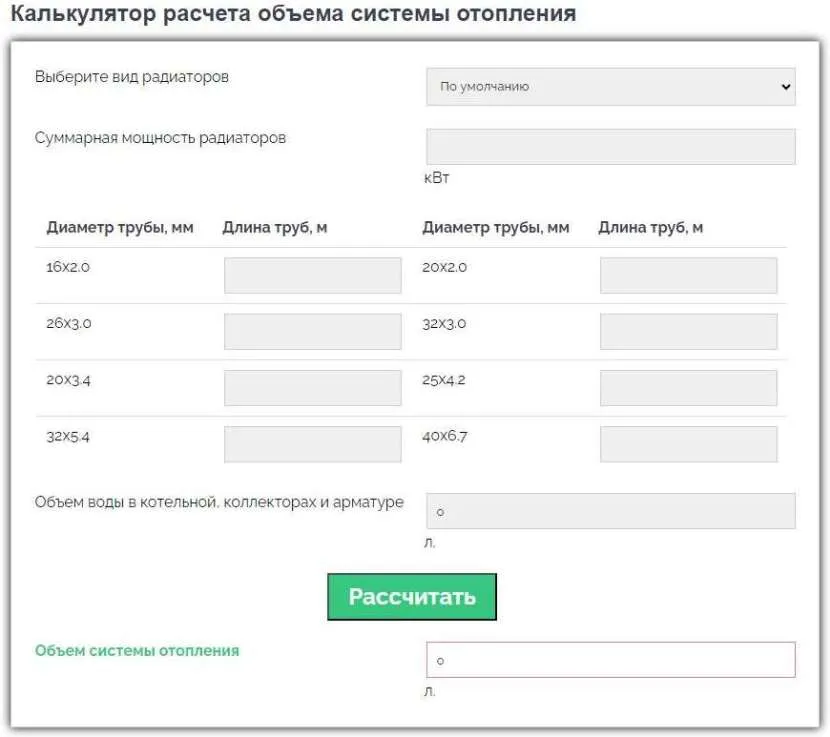

Пример интерфейса калькулятора теплоносителя системы отопленияИсточник wpcalc.com

Правила коммерческого учета тепловой энергии теплоносителя: что это такое?

На сегодняшний день практически все, что касается индивидуального строительства и обустройства жилых домов, регулируется законодательством. Не является исключением и данный случай, поскольку существуют специальные правила учета тепловой энергии и теплоносителя, которые сформулированы в Постановлении Правительства РФ от 18 ноября 2013 года.

Вообще, методика осуществления коммерческого учета тепловой энергии теплоносителя – вопрос интересный, хотя и достаточно сложный для обычного пользователя. Но при желании разобраться, каким образом производятся те или иные расчеты и из чего складываются нормы, применяемые в дальнейшем, можно, ознакомившись с документацией по этой теме.

Согласно правилам коммерческого учета тепловой энергии теплоносителя, допуск в эксплуатацию узлов учета осуществляется представителем энергоснабжающей организации

Подводя итог, стоит отметить, что купить теплоноситель для системы отопления загородного дома можно, исходя из различных критериев и факторов. Для многих решающим фактором является цена теплоносителя для системы отопления, а кто-то больше внимания уделяет вопросу безопасности и эффективности. В любом случае, перед покупкой стоит взвесить все аргументы в пользу того или иного решения.

Температурный график теплоносителя: требования и нормы

Для теплоносителя, норма температуры в системе отопления указана исходя из показателей, полученных тогда, когда жидкость уже прошла полный круг и возвращается в котел. Согласно стандартам, среднесуточная температура в помещении не должна быть меньше +8°С на протяжение трех суток.

Температура воды в системе отопления не должна опускаться ниже точки росы

Кроме того, помимо норм, которые были предоставлены, во внимание должен быть принят и минимальный нагрев в котле

Очень важно, чтобы температура воды не опускалась ниже точки росы. Обычно этот показатель колеблется в пределах 60-70°С, хотя допустимы и некоторые отклонения, связанные с особенностями используемого топлива, а также самого агрегата

Если по какой-либо причине это правило нарушается, то в результате будет возникать конденсат, который негативно отразиться на эксплуатационном сроке прибора

Обычно этот показатель колеблется в пределах 60-70°С, хотя допустимы и некоторые отклонения, связанные с особенностями используемого топлива, а также самого агрегата. Если по какой-либо причине это правило нарушается, то в результате будет возникать конденсат, который негативно отразиться на эксплуатационном сроке прибора.

Кроме того, в процессе подогрева теплоносителя, во внимание должен быть принят такой фактор, как температура воздуха за окном. То есть, если на улице очень холодно и температура опустилась ниже отметки -20°С, то теплоноситель должен подогреваться сильнее

Для того чтобы система отопления работала исправно и поддерживала комфортную температуру в доме, необходимо правильно выбрать теплоноситель согласно эксплуатационным характеристикам оборудования

При этом, температурный график теплоносителя, пределы которого определяются как 30-90°С, не должен нарушаться, так как это может привести к тому, что лакокрасочные покрытия оборудования будут разлагаться. Да и санитарные нормы запрещают превышение этих показателей.

Таким образом, выбирая теплоноситель для электродных котлов отопления и других систем необходимо принимать во внимание множество факторов. Конечно, цена – важный критерий, и для многих именно она является определяющей, но не стоит забывать о безопасности

Если есть возможность, то лучше не экономить, и отдать предпочтение лучшим теплоносителям, которые также характеризуются высокой эффективностью.

https://youtube.com/watch?v=5UgJ8utQDeU

Порядок действий

Котел. Размеры емкости зависят от мощности и габаритов установки. Характеристики для каждой модели котла указаны в паспорте.

Трубы. Для расчета потребуются характеристики всех коммуникаций в доме. Объем трубы рассчитывается как произведение длины на площадь поперечного сечения:

Vт = L х S

Важно, чтобы единица измерения была общей для обоих параметров: миллиметры или метры. Площадь поперечного сечения можно вычислить, зная диаметр трубы (D, мм) и постоянную π = 3,14:

S = π х R2 = π x (D/2)2

S = π х R2 = π x (D/2)2.

Можно подставить значения в формуле и произвести расчеты, а можно воспользоваться готовой таблицей объема труб длиной 1 м:

Диаметр трубы, дюймДиаметр, ммОбъем, л
½150,177
¾200,314
1250,491
320,804
401,257
2502,467
653,318
3805,026
41007,854

Напомним, что 1 мм = 0,1 см = 0,001 м, а 1 мм2 = 0,01 см2 = 1 х 106 м2.

Радиаторы. Объем теплоносителя указан в паспорте изделия

Обратите внимание, что данные обычно приводят для одной секции. Необходимо умножить это число на количество ребер во всех радиаторах. Если документы на приборы утеряны, для ориентировочного расчета можно использовать такие цифры:

Если документы на приборы утеряны, для ориентировочного расчета можно использовать такие цифры:

  • биметаллические радиаторы – 0,2−0,3 л на 1 секцию;
  • чугунные – 1,5 л;
  • алюминиевые – 0,4 л.

Например, в комнате установлен 1 биметаллический радиатор на 12 секций. Объем теплоносителя будет равен (12 х 0,2) 2,4 л.

На что ориентироваться при выборе

Прежде чем проектировать систему отопления, определитесь, какой теплоноситель будет в ней использоваться, поскольку от этого зависят некоторые особенности конструкции. Для работы на незамерзающей жидкости потребуется расширительный бак большего объёма и трубы большего диаметра.

Перед монтажом радиаторов разберите их и убедитесь, что используются паронитовые или тефлоновые прокладки. То же относится и к другим разъёмным соединениям, для резьбовых соединений используйте паклю изо льна и герметизирующую пасту. Вместо автоматических воздухоотводчиков, не рассчитанных на антифриз, понадобятся краны Маевского.

Как залить теплоноситель в систему

Системы бывают открытыми и закрытыми.

Открытая система

При открытом контуре проблем с заполнением системы нет:

  • Жидкости заливают в расширительный бак;
  • Все воздуховоды должны быть открыты.

Раствор сам растекается по пути своего следования.

Зарытая система

1) Находим самую высокую точку, обычно это газоотвод. Запускаем в него трубку и пускаем раствор. В самой нижней точке открываем заглушку. Когда система наполнится, из нижнего краника потечет теплоноситель. Далее берем шланг 1,5 метра, вставляем его в начало системы. Эту точку оборудуем шаровым краном и обратным клапаном. Ко второму (свободному) концу крепится переходник на насос. В шланг закачивается теплоноситель. Далее присоединяем посредством переходника шланг к системе, открываем кран и начинаем прокачку

Важно не упустить момент, когда жидкость закончится, нельзя допускать попадания воздуха в циркуляционный круг. На этом моменте шланг отсоединяется и кран закрывается

Далее все сначала еще 5-7 раз для запуска циркуляции раствора в системе.
2) С помощью погружного насоса. Подключаем его через шаровой кран к самой низкой точке (не слива). Открываем все газоотводы. Наливаем теплоноситель в таз или другую емкость и начинаем перекачивать раствор в систему посредством насоса. Важно не допускать введения воздуха в систему. Когда на манометре стрелка сдвинется с места, значит – система заполнена и насос можно отключать, а клапана воздуховодов закрывать. Операцию необходимо проводить до получения проектного значения давления.
3) По описанному выше алгоритму можно провести закачку теплоносителя ручным насосом для прессовки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
