Теплый пол под плитку какой лучше: определяем по параметрам, какой лучше выбрать теплый пол под плитку

Теплый пол под плитку. Монтаж своими руками

Кабельный пол

Для начала нужно выбрать место, где будет установлен терморегулятор. Под него, а также под провода питания нужно проштрабить стену. Затем необходимо подготовить поверхность: выровнять и очистить от грязи, мусора, пыли.

Первым на поверхность кладут теплоизоляционный материал, а сверху укладывают нагревательный элемент: кабель, секции или маты. Если кабель одножильный, то оба его конца нужно подводить к одной точке, для двужильного это не требуется. При укладке нагревательного элемента места, где предполагается поставить мебель, должны остаться незаполненными.

Укладываемый нагревательный элемент сверху крепится монтажной лентой. Монтажные жилы не должны пересекаться. После укладки идет процесс соединения проводов и тестирование системы. Если все работает, можно заливать песочно-цементную стяжку.

Нужно учитыватьто, что чем толще кабель, тем глубже он должен залегать в стяжке. Спустя три дня можно укладывать плитку. Нагревательные маты укладываются не в стяжку, а в плиточный клей. Укладка кабельного теплого пола уменьшит высоту помещения на 7−8 см.

Пленочный пол

Этот пол самый простой в монтаже. Укладывать под плитку можно исключительно углеродный теплый пол. Сначала поверхность нужно выровнять и очистить от мусора, а в стене установить терморегулятор. Пленочный теплый пол кладется на теплоизоляционный материал (пленку), причем размещать его можно на всей поверхности пола. Он выдерживает не только вес мебели, но позволяет ее передвигать. Сверху на всей поверхности размещают электрический теплый пол. При необходимости его можно отрезать требуемого размера. Затем наносится клей тонким слоем, а на него, в свою очередь, садится плитка. Высота помещения станет меньше на 2−3 см.

Водяной пол

Данный тип пола является самым сложным в укладке, но, в то же время, самым экономичным. Для монтажа понадобятся гибкие трубы из металлопластика или полипропилена. По стоимости они обойдутся гораздо дешевле, чем покупка кабельного или пленочного пола. Осуществляется обогрев за счет горячей воды, циркулирующей в трубах. При монтаже пол поднимется до 10 см.

Монтаж начинается с установки шкафа, в котором будет находиться коллектор. Шкаф монтируется на стене в том же помещении, в котором производится укладка теплого пола. В шкаф подводятся две трубы и подключаются к коллектору. По одной горячая вода будет поступать в отопительную систему, а другая послужит для ее отвода. К коллектору производится подключение трубы. Регулировку подачи воды в трубы осуществляют с помощью вентилей.

Укладка труб осуществляется только на ровную поверхность. Перепады приведут к снижению эффективности отопительной системы. На выровненный пол укладывается гидроизоляционная пленка, а по периметру помещения клеится демпферная лента. Ее высота должна ровняться высоте стяжки.

Далее идет слой теплоизоляционного материала. На него укладывается нагревательная труба. Крепить ее можно монтажной лентой или специальными клипсами. Возможен вариант крепления на арматурную сетку, которую необходимо предварительно уложить на теплоизоляцию. Укладывать нагревательную трубу можно спиралью или змейкой. Чтобы избежать протечек, на петлях не должно быть мест соединения, труба должна быть цельной. Затем оба конца уложенной трубы необходимо подсоединить к выводам коллектора.

После подключения отопительной системы, ее заливают стяжкой. Когда она высохнет, сверху укладывают плитку.

Классификация нагревательных элементов

Как выбрать подогрев пола под плитку? Существует несколько типов электрических обогревательных систем, которые разделяют на три основные категории:

• кабельные;
• термоматы;
• инфракрасные.

Все виды теплого пола под плитку с электрическими нагревательными элементами безопасны в эксплуатации и способны прослужить не менее 15-20 лет. Подобные системы могут функционировать в качестве основного или же дополнительного отопления.

Кабельные системы обогрева

Электрический кабель в качестве нагревательного элемента

При монтаже электрического кабеля в качестве системы обогрева нужно делать достаточно толстую бетонную стяжку. В данном случае толщина теплого пола под плитку должна варьироваться в пределах от 4 до 8 см, что очень много для квартир с невысокими потолками. Более того, подобная конструкция создает немаленькую статическую нагрузку на перекрытие, поэтому кабельную систему лучше использовать в коттеджах и частных домах.

Данная конструкция теплого пола под плитку выгодна в том случае, если вы делаете ремонт в комнате, где еще не были совершены внутренние работы. Ведь в такой ситуации залить стяжку с большой толщиной значительно проще. Для укрепления основания используют армирующие сетки, после чего заливают раствор. В конечном счете к подготовленному основанию и пристраивают термокабель.

Существует два варианта устройства электрокабеля:

• Одножильный. Обогрев пола под плитку осуществляется за счет одножильного кабеля, работающего по резистивному принципу. Недостаток системы заключается в необходимости закольцовки проводника, что требует особой схемы монтажа провода;
• Двухжильный. В данной ситуации используют уже два кабеля, один из них замыкает электрическую цепь, а второй выступает в роли спирали. Благодаря подобному устройству существенно упрощается монтаж оборудования, нообогрев происходит одинаково по всей длине электрических кабелей. С точки зрения экономии это не очень выгодно.

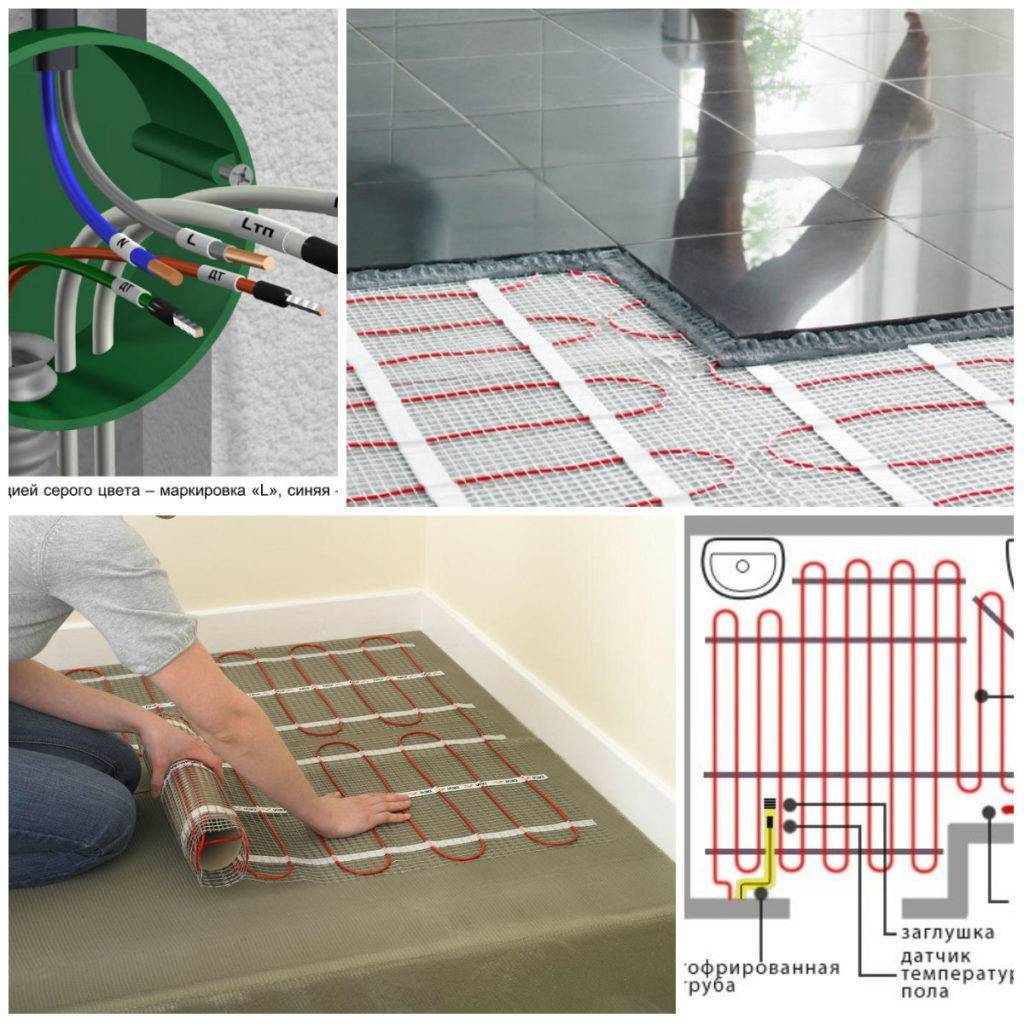

Термоматы для обогрева

Монтаж термоматов максимально прост, не требует каких-то специфических навыков

Термоматы – популярный выбор теплого пола под плитку, к которому прибегают многие потребители. По сути, эта система схожа с устройством двухжильного термокабеля. Разница заключается только в том, что проводники уже закреплены в специальном стекловолоконном каркасе.

Такой электроподогрев имеет ряд преимуществ:

• Монтаж осуществляется предельно просто;
• Небольшую толщину нагревательного мата, не влияющую на высоту потолков (не более 3-4 мм);
• Присутствует возможность терморегулировки;
• Нагревательные элементы имеют высокий КПД;

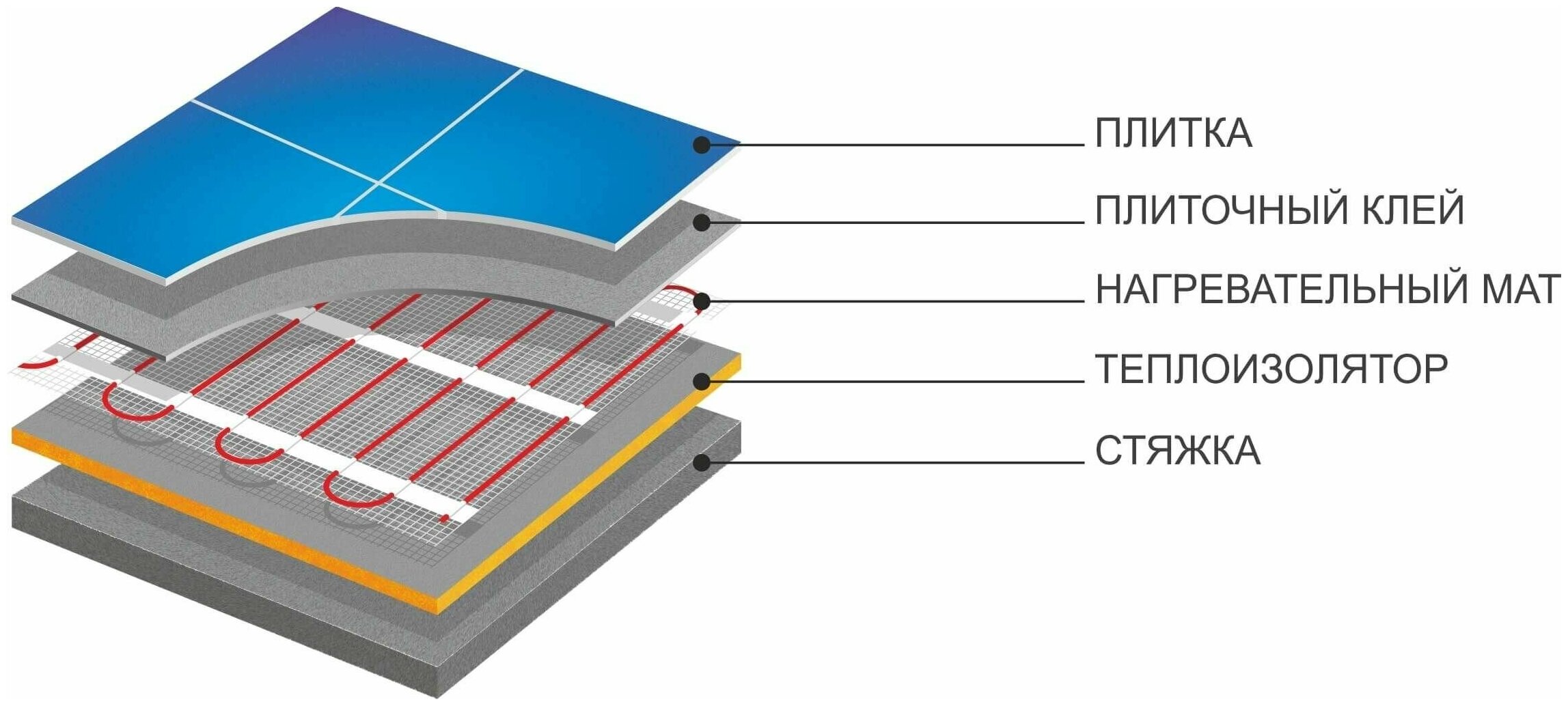

• Укладка нагревательных матов совершается без стяжки в клеевой состав.

К недостаткам оснащения можно отнести разве что большой расход электроэнергии. По этой причине термоматы обычно использую в качестве дополнительной, а не основной системы обогрева.

Пленочный подогрев

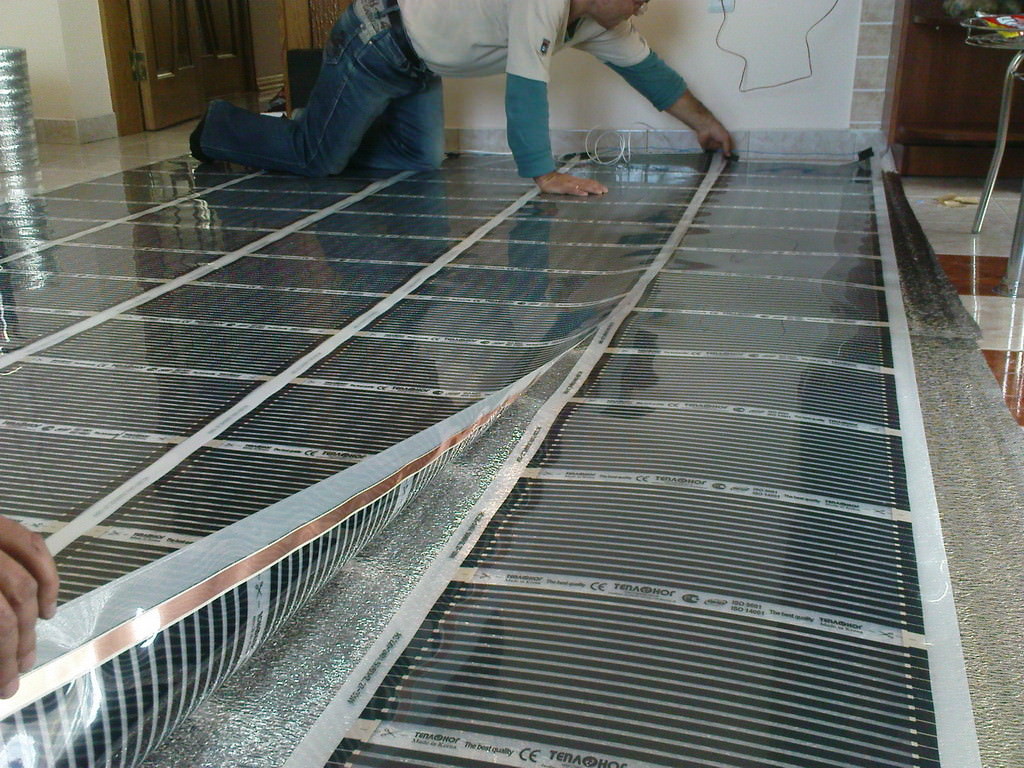

Пример установки инфракрасного подогрева

Электрический подогрев пола с применением пленочных конструкций является одним из самых энергосберегающих. Специальная пленка состоит из особых ячеек, в которые вмонтированы нагревательные элементы. Они, в свою очередь, при подключении оборудования запитываются от сети.

Однако комплект теплого пола под плитку с инфракрасными пленками не рекомендуется использовать при укладке керамики. Дело в том, что полимерные материалы, из которых состоят обогревающие сетки, не очень хорошо взаимодействуют с плиточным клеем. И для того чтобы устранить этот недостаток, дополнительно нужно монтировать стекловолоконную сетку, которая ляжет между клеевым раствором и инфракрасной пленкой.

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

1. Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
2. Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

1. Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.

1. Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
2. Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

• Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
• Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
• Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

• Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
• Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Электрический тёплый пол под плитку

Существует несколько электрических систем для обогрева. Все они основаны на том, что ток, проходя по проводнику, производит тепло согласно закону Ома.

Естественно, если электрический ток не производит какой-либо работы, не производит излучения, то все электрические системы должны бы быть равноценны, но есть одно но. Дело в том, что тепло поступает не только в помещение, в котором вы расположите данный элемент, но и на этаж ниже.

Чтобы потери были минимальны, слой покрытия под отопительным элементом должен иметь хорошую теплоизоляцию, а сверху низкую.

Теплоизоляцию можно увеличить 2 способами – увеличить прослойку материала, либо взять материал с низкой теплопроводностью.

Как показывает практика, разные модели электрических тёплых полов показывают разную эффективность.

Ещё хотелось бы обратить внимание на такое понятие, как инфракрасный тёплый пол

Укладка инфракрасного пола

Дело в том, что тепло можно передать 3 способами:

• конвекция (передача через потоки воздуха);
• теплопроводность (тепло передаётся при соприкосновении двух предметов);
• излучение (инфракрасное);

В основном, теплопроводность приводит к обогреву соседа или улицы, поэтому непосредственно она почти не участвует в обогреве. Конвективных потоков от «тёплого пола», по-видимому, практически нет. Остаётся одно – все тёплые полы, рассматриваемые в данной статье, являются инфракрасными. Но есть один нюанс.

Чуть выше писалось про водяную модель отопления, там трубы заполняют плоскость пола не полностью. В электрических системах это тоже присутствует, но не во всех, плёночная система заполняет плоскость равномерно, и соответственно, она не требует дополнительной прослойки, в которой за счёт теплопроводности выравнивалась бы температура.

Поэтому она называется инфракрасной. По сути же, это лишь маркетинговый ход, а не какой-то принципиально иной способ передачи тепла, ну или, в некоторых случаях, это говорит о более равномерном распределении тепла.

Электрические полы бывают:

• кабельные,
• ленточные,
• плёночные,
• стержневые;

Разберём каждую из систем.

Укладка плитки на электрические теплые полы

Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка

Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов

Нужно быть уверенным, что клей ее выдержит

Нужно быть уверенным, что клей ее выдержит.

2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.

3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.

4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.

6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.

Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.

«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.

Разновидности электрических полов и их достоинства

Сегодня во многих квартирах и домах электрический теплый пол выступает в роли дополнительной системы обогрева. А порой, это и вовсе основной источник тепла. Такой способ отопления эффективен, безопасен и не требует больших энергозатрат. Электрические теплые полы устанавливают под ламинат, линолеум, плитку, паркет, ковролин и т.д.

По типу нагревательного элемента все модели делятся на два вида: конвекционные и инфракрасный.

Конвекционные модели

К конвекционным относятся модели, где нагрев происходит в кабеле, который в свою очередь передает тепло напольному покрытию путем физического контакта. Основные типы таких систем: греющий кабель и нагревательные маты.

• Греющий кабель. Укладывается в цементно-песчаную стяжку. Требуемая толщина раствора должна быть около 5 см. Сам кабель, как правило, имеет диаметр от 5 до 8 мм и состоит из одной или двух жил, проводящих ток. Безопасность нагревающих элементов обеспечивает изоляция: внутренняя и наружная. Греющий кабель является универсальным вариантом и рекомендован к установке под плитку, натуральный камень, керамогранит, линолеум, паркет, ковролин и прочие напольные покрытия.
• Нагревательные маты. Представляют собой тонкий кабель диаметром 2,5-4 мм, который закреплен на основании из сетки с определенным шагом. Нагревательный мат укладывается в тонкую стяжку до 10 мм или в слой клея, предназначенный для установки плитки. Удобство такой разновидности теплого пола в том, что итоговая высота покрытия не увеличивается, а нагревательный элемент на сетчатом основании легко укладывается.

Инфракрасные модели

Инфракрасный пол — это инновационное решение, позволяющее отапливать помещение путем передачи тепла не в воздушное пространство, а непосредственно предметам, находящимся в комнате, в том числе и напольном покрытию.

Инфракрасные модели теплых полов представляют собой тонкий коврик, на котором закреплены ик-элементы. Сегодня это один из самых безопасных и экологичных методов обогрева. К тому же не требующий сложных методов установки.

Для установки достаточно уложить инфракрасную пленку на заранее подготовленную отражающую поверхность, а сверху установить выбранное напольное покрытие. Благодаря отсутствию необходимости использовать цементные стяжки или клеевые растворы, с помощью инфракрасных полов можно утеплять стены и потолки.

Такой вариант отлично подойдет для утепления дощатого пола перед покрытием его ковролином или линолеумом.

Если сравнивать эти три вида теплых полов, то все они эффективны и безопасны, и каждый имеет свои плюсы и минусы. Однако, кабельные системы уступают в удобстве установки. Греющий кабель требует зигзагообразной укладки и крепления к полу металлическими скобами, в то время как другие модели достаточно раскатать на месте монтажа.

По экономическим соображения, греющий кабель обойдется дешевле нагревательных матов или ик-пленки. А инфракрасный пол потребляет в среднем почти в два раза больше энергии, чем его кабельные собратья. Поэтому если пол приобретается как основной источник тепла, то лучше отдать предпочтение конвекционным моделям.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Выбор

Электрический теплый пол бывает нескольких видов:

• Плёночный инфракрасный – о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
• Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.
• Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
• Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.

Сравнение электрического теплого пола

На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.

Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.

На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.

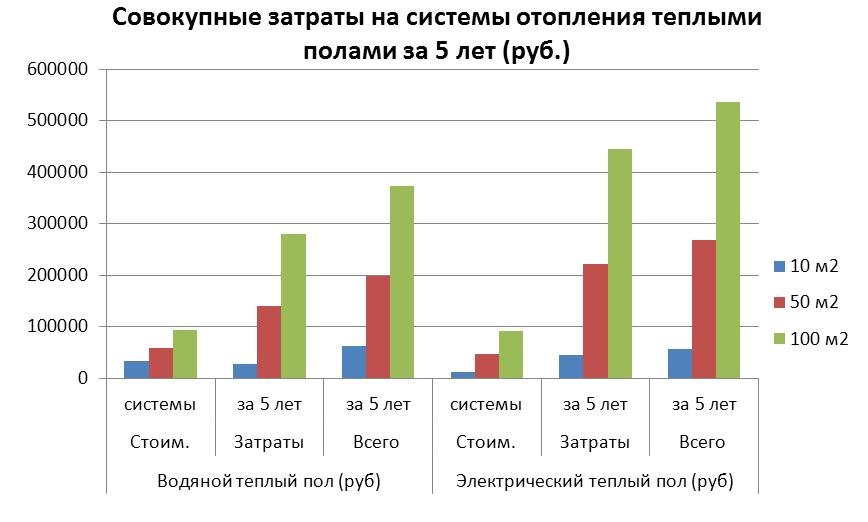

Расход энергии

Электрический теплый пол выгоден только на малых площадях

Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).

Пример:

• У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
• Итого суммарная мощность системы будет 360 Вт/м2.
• В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
• Энергопотребление в сутки: 216*24 = 5,184 кВт.
• Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
• Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.

Расход можно снизить, если использовать дорогие программируемые терморегуляторы, за счет эффективного управления питанием.

Совместимость пленочного пола с плиткой

Биметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.
