Какую выбрать картофелекопалку для мотоблока: выкапываем картофель быстро и легко

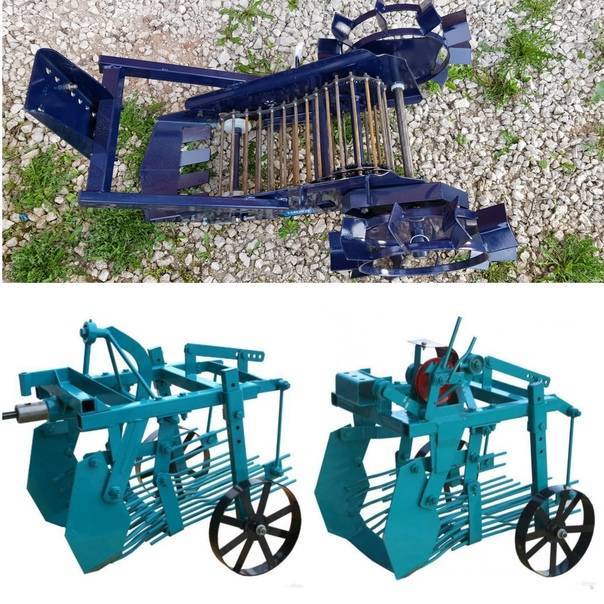

Вибрационные картофелекопалки

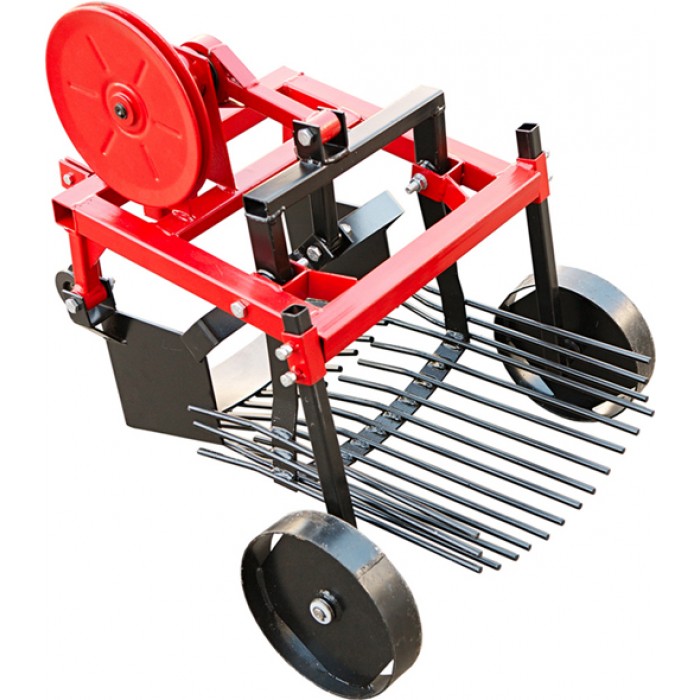

ККМ-1

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

  • Габаритные размеры: 70*70*60 см.
  • Масса: 45 кг.
  • Ширинка захвата: 39 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 20 см.
  • Привод от мотоблока: шкив, клиновидный ремень.
  • Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
  • Цена: 12000 руб.

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

  • Может работать на тяжелых грунтах,
  • Хорошие ширина захвата и глубина выкапывания,
  • Хорошо очищает картофель от земли,
  • Удобна в использовании,
  • Эффективность на больших участках земли,
  • Небольшой расход топлива у мотоблока.

Минусы

  • Цена,
  • Нет смысла использовать на небольших дачных участках.

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

  • Габаритные размеры: 90*67*56 см.
  • Масса: 34 кг.
  • Ширинка захвата: 39 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 20 см.
  • Привод от мотоблока: шкив, клиновидный ремень.
  • Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
  • Цена: 9000 руб.

Плюсы

  • Подойдет практически к любому мотоблоку,
  • Работает на тяжелом грунте,
  • Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

  • Габаритные размеры: 95*79*80 см.
  • Масса: 34 кг.
  • Ширинка захвата: 40 см.
  • Производительность: до 0,25 га/час.
  • Глубина выкапывания: 25 см.
  • Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
  • Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
  • Цена: 9600 руб.

Плюсы

  • Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
  • Отличная производительность,
  • Высокое качество изготовления,
  • Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

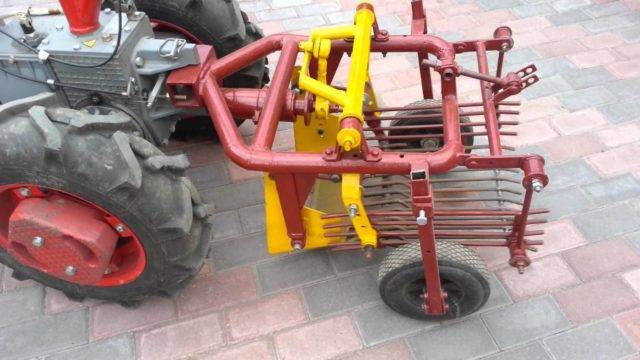

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

Технические характеристики

  • Габаритные размеры: 85*68*58 см.
  • Масса: 35 кг.
  • Ширинка захвата: 38 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 18 см.
  • Привод от мотоблока: ВОМ.
  • Совместима с мотоблоками: МТЗ.
  • Цена: 14500 руб.

Как копать и окучивать картошку мотоблоком

Чтобы окучивать или выкапывать картошку мотоблоком, применяют навесное оборудование. Техника небольшой мощности подходит для использования на дачных и приусадебных участках площадью от 1 сотки и даже менее.

Принцип работы всех самодельных картофелекопалок для мотоблока примерно одинаков:

  • лемех врезается в почву;
  • земля вместе с корнеплодами или клубнями поднимается в виде пласта;
  • грунт осыпается, а картофель или другой овощ остаётся на поверхности или скатывается в бункер.

С пашни плоды убирают сразу после копки, иначе они позеленеют и будут непригодны в пищу. Средняя скорость уборки — 20 соток в час. Мотоблоком и окучивают, и пропалывают картофель. Суть окучивания в том, что землю приваливают к кустам с обеих сторон. Без этого клубни сформируются мелкими, уродливыми, и их будет мало.

Окучивать лучше всего вскоре после дождя, пока земля ещё не просохла. В процессе удаляются сорняки и погибает часть вредителей.

Преимущества механического окучивания по сравнению с ручным:

  • быстрота;
  • минимум трудозатрат;
  • высокое качество обработки почвы.

Картофель удобно окучивать листерным или самодельным дисковым агрегатом. Регулировочный механизм позволяет настраивать окучник под разную ширину междурядий. Посадки обрабатывают на малой скорости, продвигаясь ряд за рядом. Первый раз окучивают, когда ростки достигают 5-10 см в высоту, второй — по достижении 30-40 см. Также полезно подвалить землю к кустам вечером, накануне возвратных заморозков.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

  • стальные или железные прутки (арматура);
  • швеллер;
  • уголок;
  • сталь толщиной 5-8 мм;
  • лазерный уровень или угольник;
  • пластины для крепежа;
  • гайки, болты;
  • дрель, гравёр;
  • сварочный аппарат;
  • болгарка;
  • регулировочная тяга;
  • подвесная система;
  • рама;
  • грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Можно ли сделать своими руками

Состоит устройство из 3 элементов: ножа, решетки с механизмами, которые создают вибрацию, и металлического каркаса. Изготовление копалки займет несколько часов. Потребуется наличие опыта работы с сельхозтехникой.

Для создания агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль;
  • стальной лист;
  • проволока из стали диаметром 8 мм;
  • колеса;
  • болты, рычаги, шарниры, эксцентрик, мерная лента;
  • линейка и карандаш для разметки.

Порядок действий:

  1. Отмерить и нарезать металлический профиль для каркаса, сварить его.
  2. В нижней части приварить стойку для колес.
  3. Внутри присоединить держатели для шарниров (на них будет подвешен грохот).
  4. Приварить к каркасу кронштейны, чтобы установить редуктор и механизм. Они будут создавать вибрацию.
  5. Из металлических прутьев сварить короб-просеиватель, на шарнирах подвесить его внутри каркаса.
  6. На кронштейны закрепить редуктор.
  7. Из стального листа изготовить нож: вырезать и изогнуть до нужной формы.
  8. Нож-лемех на шарнирах прикрепить к нижней части рамы и грохоту.
  9. На сделанное устройство надеть и зафиксировать колеса.

Окучивание картофеля, и как выполнить работу при помощи мотоблока

Такое навесное оборудование для мотоблока, как окучник, помогает в уходе и улучшении роста корнеплода. Окучивание вручную обычно производится при помощи мотыги и состоит в том, чтобы присыпать нижнюю часть ботвы грунтом, взятым с междурядья. Однако если процесс автоматизировать, то он потребует в разы меньше времени и сил. К тому же, несмотря на то, что многие считают эту работу разовой, рекомендуется окучивать картофель дважды за сезон – после прорастания ботвы на 10-15 см и через месяц после этого. Ведь такая процедура не только позволяет защитить молодые клубни и насытить корневую систему кислородом. Это ещё и дополнительное удаление сорняков, мешающих росту корнеплода.

Окучивание можно производить двумя видами навесного оборудования, которые сейчас и будут рассмотрены.

Окучивание картофеля мотоблоком с однорядным окучником

Однорядный окучник представляет собой обычный усиленный клин, который заглубляется в грунт, раздвигая его в стороны. По сути, это обычный плуг. Скорость окучивания подобным оборудованием не слишком велика, однако в качестве преимущества стоит отметить простоту конструкции, которая позволяет изготовить такой окучник своими руками, даже не имея подобных навыков. К тому же здесь отсутствуют какие-либо регулировки, а значит, оператор сам решает, какой должна быть глубина борозды в междурядье в тот или иной момент производства работ.

Окучивание мотоблоком при помощи двурядного окучника, и как оно выполняется

При использовании такого оборудования появляется возможность одновременного окучивания при заборе земли с двух междурядий. Это оборудование регулируется по ширине борозд, а также по заглублению.

При использовании двурядного окучника следует понимать, что потребуется более мощный мотоблок, равно как и сил придётся приложить больше. Однако это компенсируется значительным ускорением процесса окучивания.

Прополка картофеля при помощи мотоблока с плоскорезами

В качестве оборудования для прополки используются плоскорезы, которые несложно изготовить даже своими руками. В пошаговой инструкции, которая будет представлена ниже, читатель сможет увидеть, каким образом их используют. Также часто для прополки применяют иное оборудование, называемое ежами.

Пошаговая инструкция по прополке и окучиванию картофеля мотоблоком

Сегодняшняя пошаговая инструкция будет рассмотрена на примере оборудования, изготовленного своими руками, хотя и на базе купленного в магазине. Дело в том, что заводской инструмент не всегда выдерживает реалии наших огородов, а потому его приходится усиливать самостоятельно. А в качестве тягловой силы для окучивания картошки использовался мотоблок «Нева» российского производства.

Иллюстрация Описание действия
Для того чтобы немного упростить задачу, следует нагрузить мотоблок. Сделать это можно своими руками, используя любые противовесы и изготовив нехитрый кронштейн. Кроме утяжелителей для работы потребуются 2 плоскореза и окучник.
Конструкция плоскорезов крайне проста. Однако при самостоятельном их изготовлении можно ошибиться по углу наклона, что усложнит работу. Поэтому стоит продумать, как их можно будет регулировать уже по месту, после установки на мотоблок.
Окучник также не отличается сложностью конструкции. Здесь были использованы диски заводского производства, а вот держащий их кронштейн был полностью переделан и усилен.
Сначала на мотоблок устанавливаются плоскорезы, которые позволят срезать корни сорняка на небольшом углублении. Расстояние между ними должно быть ровно на ширину ряда, чтобы не повредить корневую систему картофеля.
На примере чётко видны грунтозацепы на колёсах мотоблока. Без них работа полностью встанет. Мотоблок будет попросту буксовать, зарываясь в грунт. Пройдя все междурядья плоскорезами, можно переходить к окучиванию.
Теперь на мотоблок устанавливается окучник, настраивается ширина между дисками, и работа повторяется. Главное здесь – внимательно следить за направлением движения мотоблока, поправляя его по необходимости.
Ну а это фото приведено для примера. Сделано оно было через неделю после прополки и окучивания. Как видно, от сорняка не осталось и следа, рядки ровные.

Подробнее мастер-класс по прополке и окучиванию картофеля при помощи мотоблока можно посмотреть в этом видео.

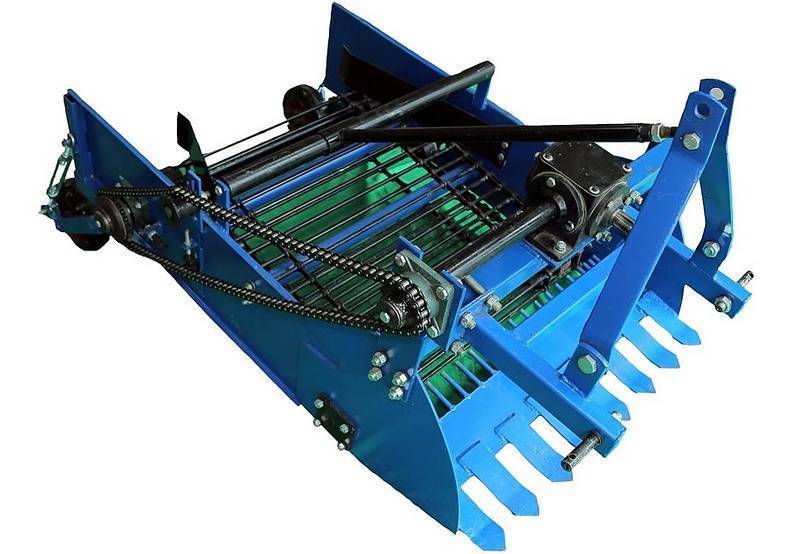

Самодельная транспортерная картофелекопалка для мотоблока

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы.Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

  1. взять стальной профиль с квадратным сечением, сварить из него каркас;
  2. изготовить лемех-нож из листовой стали;
  3. установить валик в каркас для монтажа транспортерной ленты;
  4. собрать конвейерную ленту из цепи, прутков;
  5. прикрепить к редуктору кронштейны;
  6. установить транспортерную ленту и механизмы в каркас;
  7. монтировать колёса и нож-лемех к каркасу.

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей. Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры.

Если участок земли небольшой, то необходимости в тракторе или комбайне нет, поможет собирать урожай мотоблок, оснащенный навесным оборудованием. Особым спросом у небольших хозяйственников пользуется картофелекопалка для мотоблока.

Производители сельхозтехники учитывают все пожелания потребителей и выпускают разные модели картофелекопалок, но покупка для небольшого частного подворья и мотоблока, и навесного оборудования к нему не всегда оправдана (об этом свидетельствуют ежегодные обзоры средних цен). Поэтому частники решаются на изготовление прицепного устройства самостоятельно, используя при этом подручные и недорогие материалы, запчасти от старых механизмов.

Как сделать картофелекопалку для мотоблока своими руками

При наличии инструментов и материалов самостоятельно сделать картофелекопалку не так уж и сложно. Главное, следовать инструкции.

Чертежи и размеры

Для маленьких хозяйств лучше всего подходит устройство небольшого размера. Оно должно легко навешиваться на мотоблок и быть простым в эксплуатации.

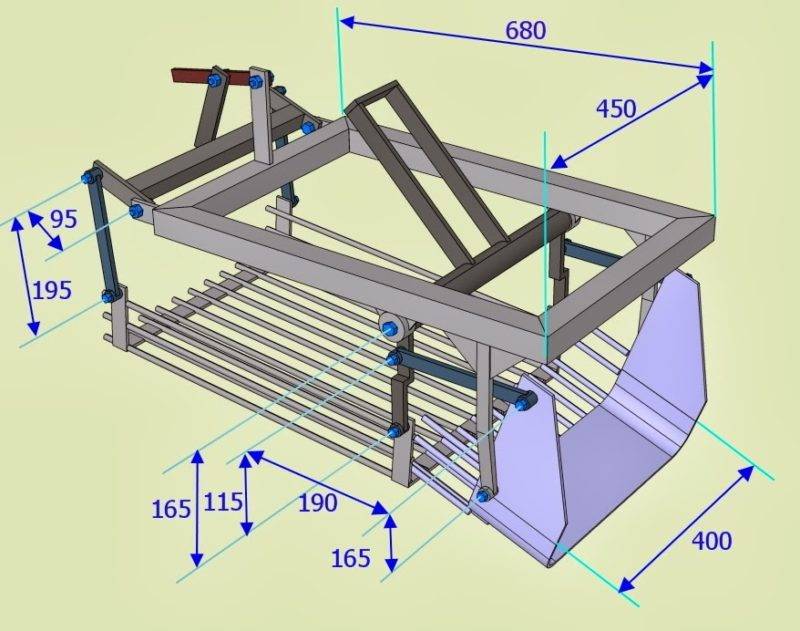

Ниже представлен чертеж грохотной картофелекопалки.

Пошаговая инструкция

Перед началом работ по изготовлению картофелекопалки для мотоблока важно ознакомиться с инструкцией по созданию таких агрегатов. Первым делом подготавливают весь требуемый инструмент и материалы:

  • прутья арматуры;
  • гайки и болты;
  • железная пластина;
  • металлические уголки;
  • металлическая труба;
  • сварочный аппарат;
  • болгарка
  • дрель;
  • гравер.

Создание рамы

В основе любого самодельного устройства лежит рама

Ее важно изготовить максимально качественно

Сварка крепежного прямоугольника

С помощью крепежного прямоугольника формируют каркас всего агрегата, поэтому его изготавливают очень внимательно.

Для создания каркаса понадобится металлическая труба длиной 4 м и диаметром около 50 мм. Ее разрезают на 4 части. Две из них должны иметь длину в 100 см, а остальные — 80 см. Нарезанные трубы сваривают так, чтобы получился прямоугольник. После этого края шлифуют, чтобы убрать острые углы.

Крепление перемычки

Перемычка понадобится в будущем для монтажа специальных тяг, которые будут регулировать угол наклона. Ее устанавливают в центре прямоугольного каркаса.

Также производят монтаж двух небольших трубок длиной до 10 см и диаметром около 25 мм. На них будут устанавливаться колеса. После приваривания трубок в каждой из них делают отверстия диаметром в 15 мм.

Монтаж вертикальных стоек

Для увеличения надежности к раме закрепляют вертикальные стойки. От перемычки отступают вдоль рамы 5-10 см, и перпендикулярно приваривают небольшой стальной квадрат размером 35 на 35 см. После этого отступают еще 15 см и приваривают железные стойки длиной в 30 см. В итоге готовая конструкция внешне должна напоминать перевернутую лестницу.

Соединение стоек

Для соединения краев стоек рекомендуют использовать металлические полосы толщиной в 0,5 мм. Их приваривают к стойкам под углом в 45°, а затем соединяют края между собой. Полученная конструкция будет в форме треугольника.

Рало и скатная доска

После изготовления рамы переходят к созданию рала и скатной доски. Они требуются для выкапывания клубней и очистки их от земли.

Сваривание рала

Для создания рала берут небольшой железный лист размером 30 на 30 см. В нем делают 2 отверстия под болты М12. Также отверстия придется просверлить в каждой стойке. После этого металлический лист прикручивают к раме.

С противоположной стороны размещают другой лист металла размером 60 на 30 см и толщиной в 0,5 мм. Посередине листа несколько раз бьют кувалдой, чтобы образовался конус.

Сваривание скатной доски

Картофелекопалка обязательно должна иметь скатную доску. Лучше всего использовать арматуру диаметром в 10 мм и длиной около 1 м. Ее приваривают через каждые 4-5 см к ралу и противоположной стороне картофелекопалки.

Установка регулировочных тяг

Регулировочные тяги позволяют отрегулировать наклон картофелекопалки и каждого установленного прута. Их монтируют к первой поперечине рамы. Для уменьшения угла тягу придется выкручивать так, чтобы ее штоки начали высовываться.

Монтаж колес

Для установки подходят любые колеса со строительных тачек, так как их грузоподъемность не должна быть большой. К каждому колесу приваривают крепление и монтируют их на подготовленные ранее места.

Картофелекопалка своими руками. Handmade automatic potato digger

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

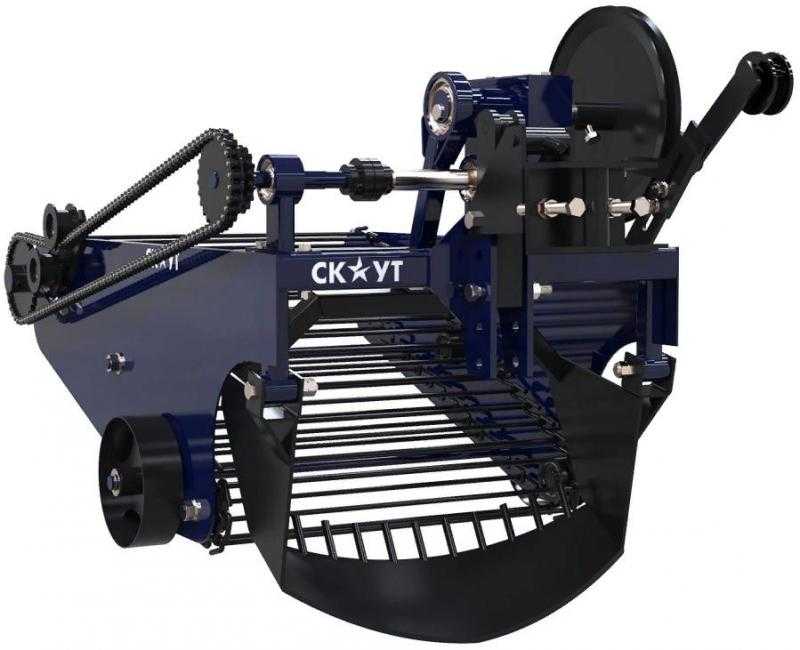

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Типы картофелекопалок

Стрельчатая картофелекопалка.

Агрегаты для выкапывания картофеля:

  1. Вибрационные (грохотного типа, вибрационно-грохотные). Состоят из вибрационного ствола, привода и лемеха. Обладают высокой производительностью. Механизм работы: подхватываются верхние слои почвы (вместе с картофелем) и перемещается на вибрационный стол. С помощью вибрации земля уходит через щели, а корнеплоды выпадают с другой стороны машины.
  2. Транспортерные. Картофелекопалки более сложного строения. Состоят из лопатообразного лемеха, цепочно-пруткового транспортера, барабана-очистителя.
  3. Универсальные (стрельчатые). Веерный тип однорядной картофелекопалки. Крепятся к мотоблоку одинарной сцепкой.

Картофелекопалку можно оборудовать другими насадками, что позволит ей поднимать целину, сажать картофель в землю, окучивать его. Некоторые модели, наиболее сложные и дорогие, могут отсортировать овощи по видам.

1 – вал карданный с приводом ПКМ, 2 – рама-основание, 3 – редукционный блок, 4 – угловой редуктор, 5 – вал карданный привода барабана-очистителя, 6 – опорно-транспортный узел, 7 – барабан-очиститель, 8 – элеватор цепочно-прутковый с лемехом.

Самодельные окучиватели и картофелекопалки

Что кто-то сумел собрать, кто-то сумеет повторить!

Народные умельцы не сидят без дела и уже давно придумали способы, как можно немного сэкономить денег, и самим придумать окучиватель или картофелекопалку. В этом случае они делают его сами. Иногда результат превосходит даже начальные ожидания, иногда нет. Здесь всё зависит от Ваших навыков и умений.

Ведь это не простой механизм, а целая система, которая должна чётко работать. И гарантии на оборудование в этом случае никто не даёт.

Однако их конструкция настолько проста, что люди даже придумали целые чертежи того, как можно собрать картофелекопатель своими руками.

И если вдруг по чертежам что-то не ясно в плане крепления или чего-то другого, то можно всегда найти подробные видео мануалы на тему «как сделать картофлесажалку в домашних условиях»

В них есть подробные инструкции, что и в какой последовательности делать.

Но для того, чтобы это сделать, необходимы серьёзные навыки в плане работы с металлами.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

  • ширина захвата;
  • конструктивные особенности;
  • размеры;
  • возможность работы на засоренном участке;
  • способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Вибрационные картофелекопалки

ККМ-1

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

  • Габаритные размеры: 70*70*60 см.
  • Масса: 45 кг.
  • Ширинка захвата: 39 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 20 см.
  • Привод от мотоблока: шкив, клиновидный ремень.
  • Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
  • Цена: 12000 руб.

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

  • Может работать на тяжелых грунтах,
  • Хорошие ширина захвата и глубина выкапывания,
  • Хорошо очищает картофель от земли,
  • Удобна в использовании,
  • Эффективность на больших участках земли,
  • Небольшой расход топлива у мотоблока.

Минусы

  • Цена,
  • Нет смысла использовать на небольших дачных участках.

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

  • Габаритные размеры: 90*67*56 см.
  • Масса: 34 кг.
  • Ширинка захвата: 39 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 20 см.
  • Привод от мотоблока: шкив, клиновидный ремень.
  • Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
  • Цена: 9000 руб.

Плюсы

  • Подойдет практически к любому мотоблоку,
  • Работает на тяжелом грунте,
  • Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

  • Габаритные размеры: 95*79*80 см.
  • Масса: 34 кг.
  • Ширинка захвата: 40 см.
  • Производительность: до 0,25 га/час.
  • Глубина выкапывания: 25 см.
  • Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
  • Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
  • Цена: 9600 руб.

Плюсы

  • Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
  • Отличная производительность,
  • Высокое качество изготовления,
  • Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

Технические характеристики

  • Габаритные размеры: 85*68*58 см.
  • Масса: 35 кг.
  • Ширинка захвата: 38 см.
  • Производительность: до 0,2 га/час.
  • Глубина выкапывания: 18 см.
  • Привод от мотоблока: ВОМ.
  • Совместима с мотоблоками: МТЗ.
  • Цена: 14500 руб.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
