Трубы для теплого водяного пола: разбираемся какие трубы лучше использовать

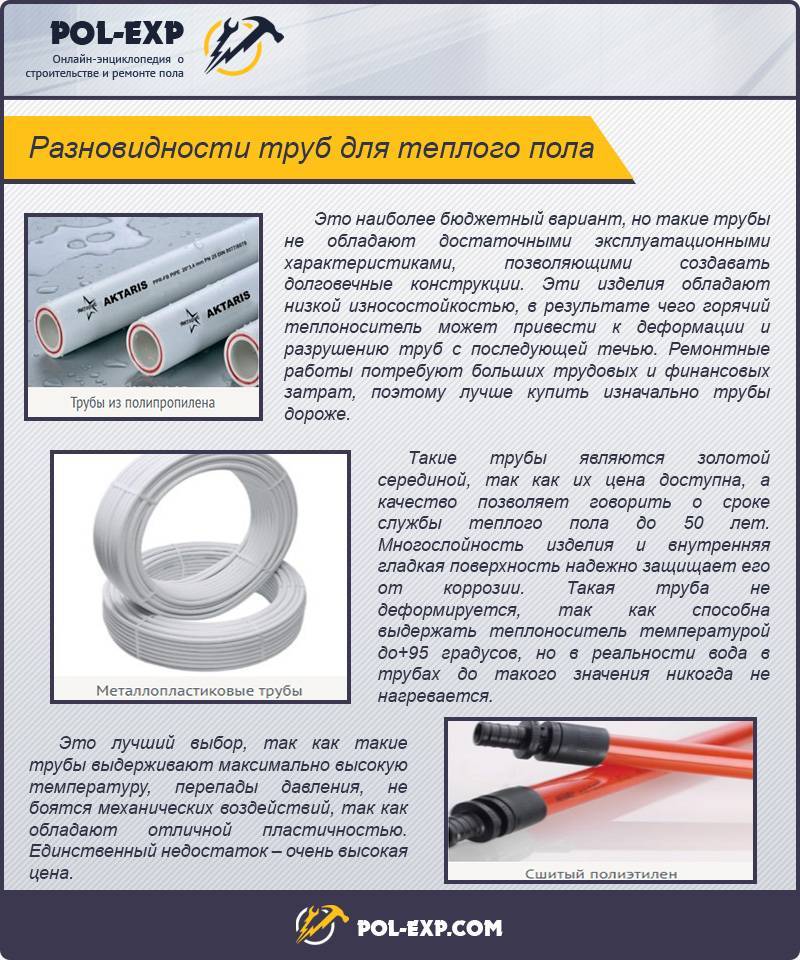

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

• полипропиленовые;
• из сшитого полиэтилена;
• медные;
• металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

• Низкая цена. Является одним из самых недорогих вариантов.
• Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
• Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
• Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

• стойкость к повышенной температуре (до 120 градусов Цельсия);
• меньший радиус сгиба – около 5 радиусов самой трубы;
• не боится механических воздействий;
• не боится резких перепадов температуры и давления;
• пластичность (очень гибкий материал);
• даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
• стойкость к воздействию химических веществ и бактерий;
• экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

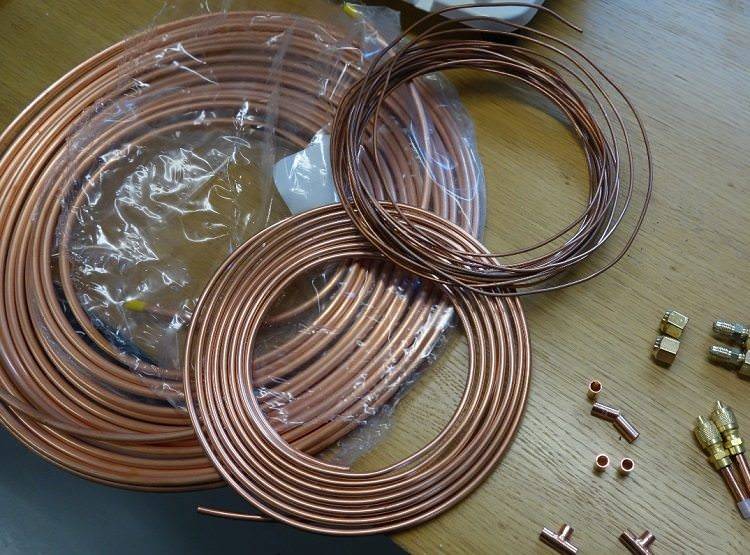

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

• Во-первых, это самый дорогой материал из всех рассматриваемых.
• Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
• В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

• долгий срок службы (более 50 лет при нормальной эксплуатации),
• имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
• высокая степень звукоизоляции (практически неслышно тока воды),
• меньший вес по сравнению с медными,
• экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

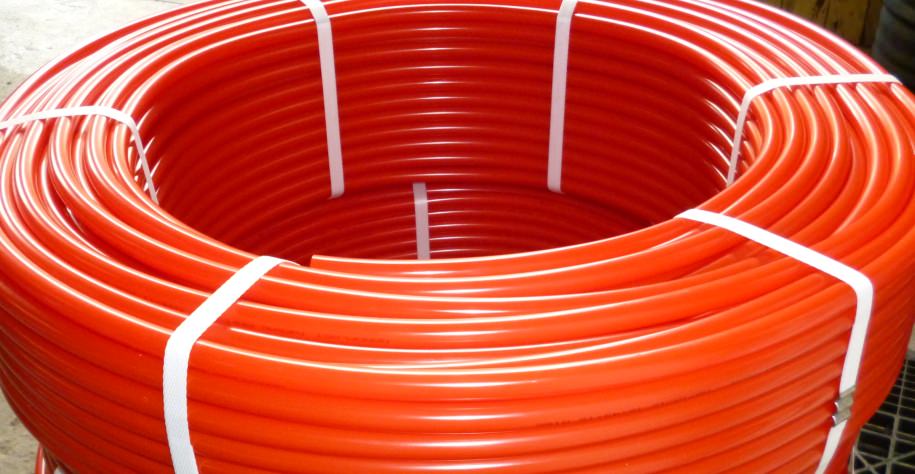

Полиэтиленовые (пластиковые)

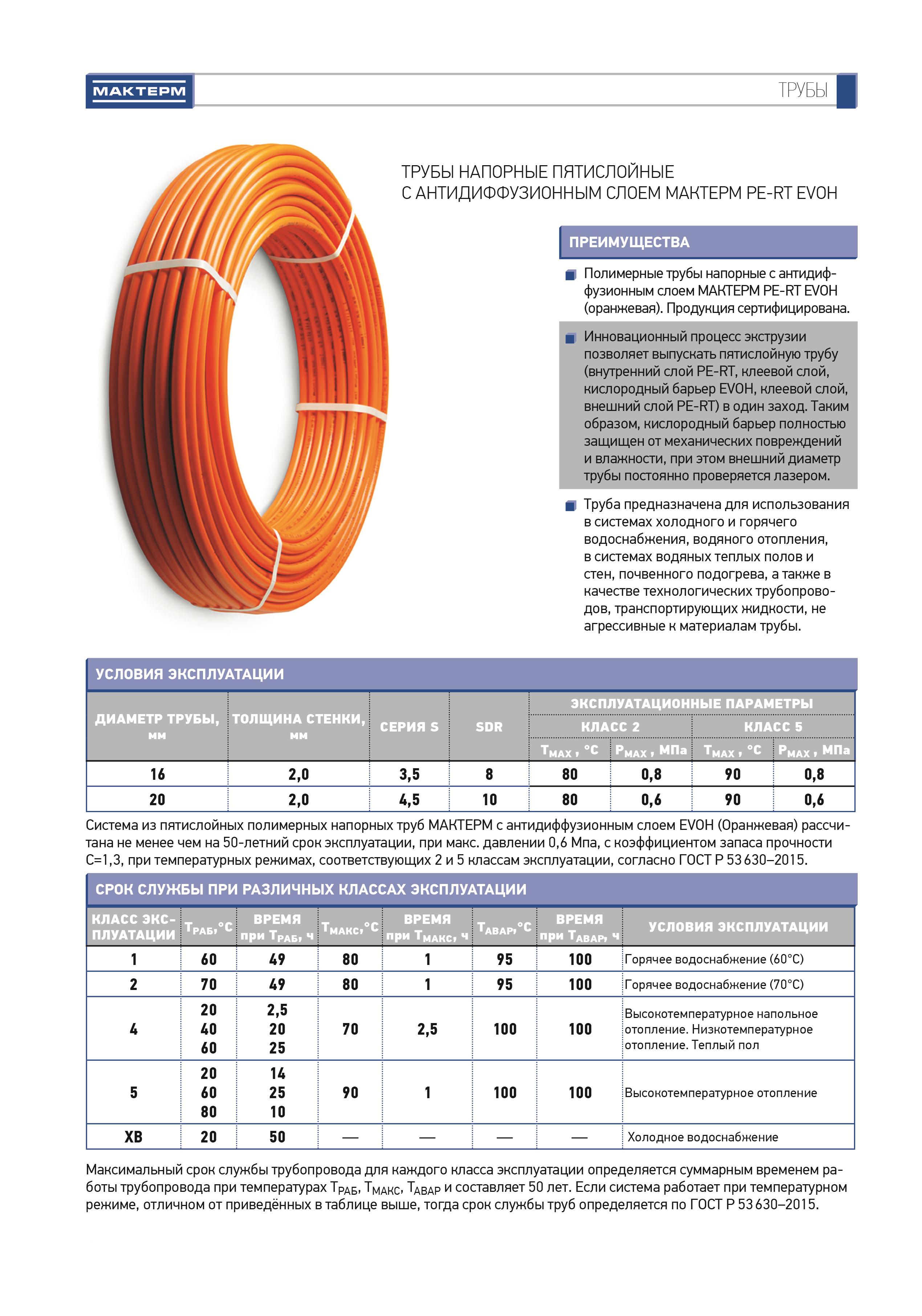

Для устройства теплого пола выпускаются специальные трубы с антидиффузионным слоем. Сырьем для изготовления обычно служит сшитый полиэтилен PEX или термоустойчивый полиэтилен PE-RT. По техническим характеристикам – устойчивости к высоким температурам и давлению – трубы из сшитого полиэтилена PEX превосходят PE-RT, однако для поверхностного отопления это не имеет принципиального значения.

Температура теплоносителя в таких системах не должна превышать 35-50 ℃, поэтому максимальной рабочей температуры и термостойкой трубы (70-75 ℃) и из сшитого полиэтилена (около 90-95 ℃) вполне достаточно.

Давление они выдерживают соответственно 6 и 10 Бар. В системе обычно до 3 Бар.

При монтаже с материалами следует обходиться аккуратно, чтобы не повредить слой EVON. Использование гофротрубы, одетой на основную пластиковую, сохранит замоноличенные в бетонной стяжке трубы от повреждений, вследствие теплового расширения. А у полиэтиленовых труб коэффициент теплового расширения не маленький – 0,18 мм/м℃.

Цена труб PEX выше, чем PE-RT.

Какие выбрать? Можно посоветовать, для систем с гарантированными показателями теплоносителя (частный дом, автономное отопление) покупать трубы PE-RT. Для отопления, где есть риск скачков температуры или давления (например, при запитке от централизованной системы) лучше остановить свой выбор на трубе из сшитого полиэтилена.

Полипропиленовые

Полипропиленовые трубы также предлагаются производителями для устройства теплых полов. Но используются они в Украине для таких целей редко.

Даже несмотря на самую низкую цену и поставку 200-метровыми бухтами, большой радиус изгиба и отсутствие защиты от проникновения кислорода резко снижают популярность полипропиленовых труб для поверхностного отопления.

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

Оборудование для водяного теплого пола: общая схема

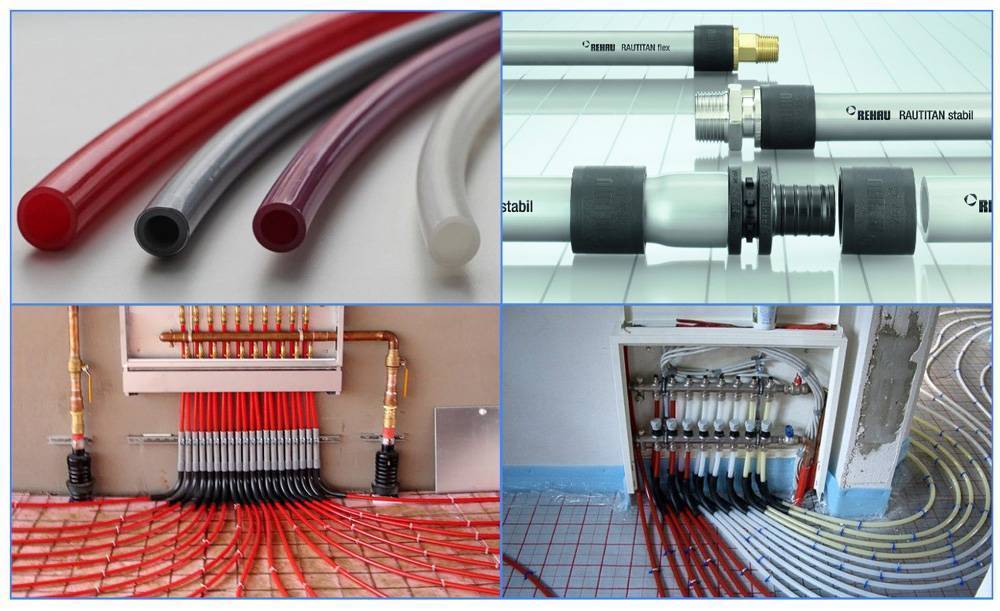

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

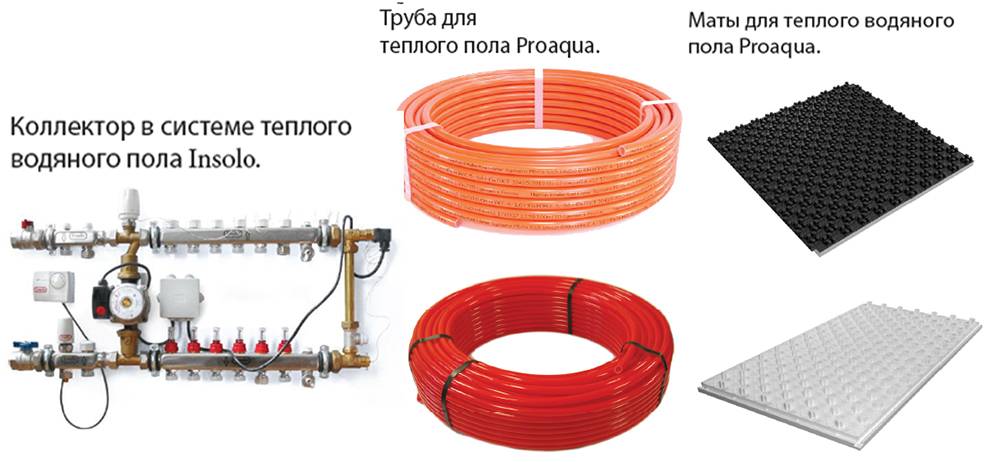

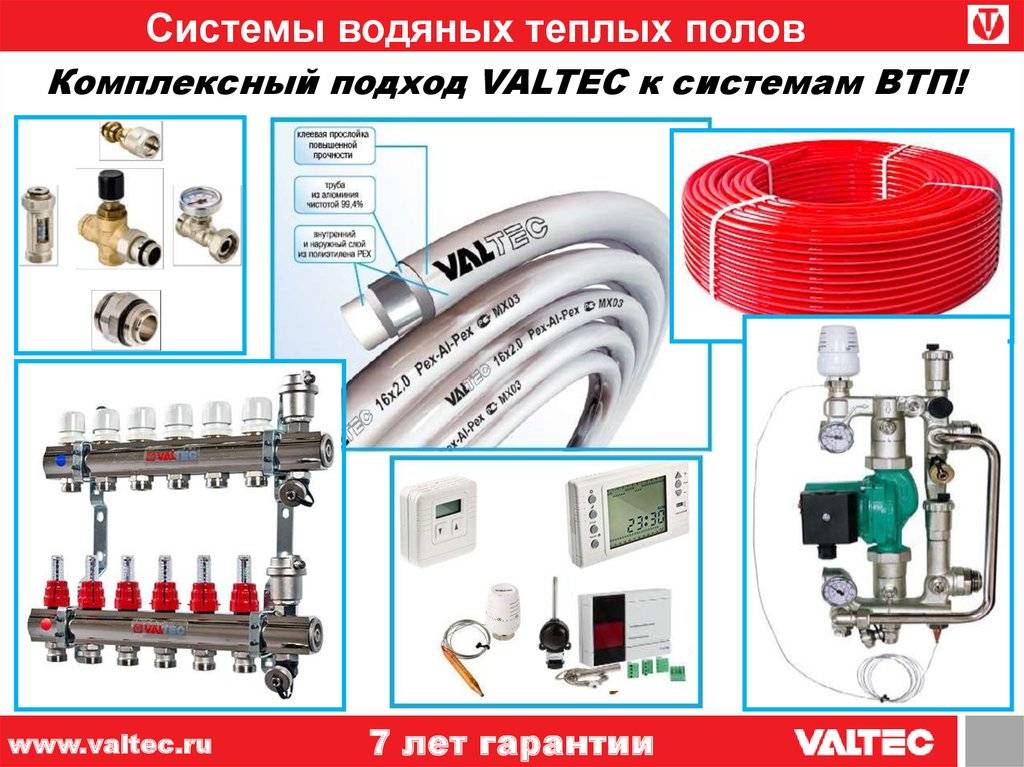

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

• Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
• Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.

• Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

• Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
• Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

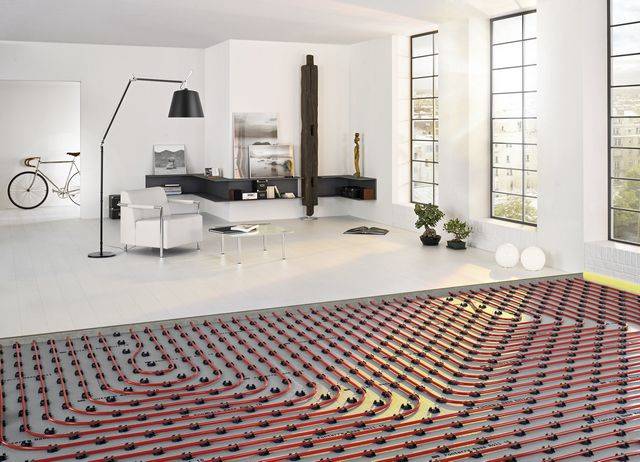

Укладка труб для теплого водяного пола

Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

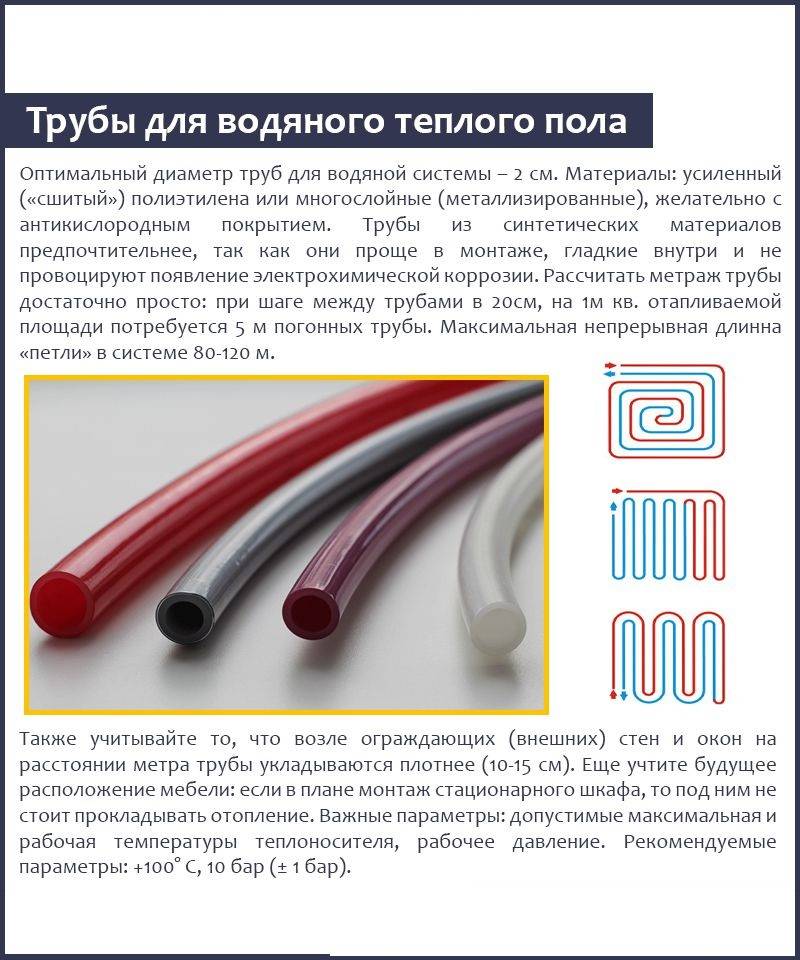

Расчёт количества труб для теплого водяного пола

Известно, что расчёт трубы для тёплого пола обязательно коррелируется со схемой её укладки. После того как будет выбран тип трубы и её диаметр, можно заняться расчётом её необходимой длины. Для этого необходимо вооружиться карандашом и листом миллиметровки. При этом необходимо выполнить следующие шаги:

1. На бумаге нужно в масштабе нарисовать план комнаты.
2. Там же нужно «расставить» мебель, особенно ту, которая будет стоять стационарно – под ней прокладывать трубы обогрева точно не потребуется.
3. Выбрать вариант маршрута прокладки труб, он заметно влияет на расход трубы на прокладку всего маршрута.
4. Дальше остаётся измерить суммарную длину контуров, обозначенных на плане, и умножить её на масштаб самого плана.
5. Результатом будет необходимая совокупная длина трубы.

Длина трубы также зависит от расстояния между витками и прочими отступами, для которых есть свои нормы:

• Трубы не должны приближаться к стенам ближе, чем на 200 мм.
• Расстояние между полудюймовыми трубами должно составлять порядка 300 мм, поскольку считается, что труба способна эффективно прогревать пол на расстоянии 150 мм от себя.
• На длину изогнутых участков трубы обычно отводят 10% от суммарной длины её прямых участков.

Видео о расчете труб для теплого пола:

Схема прокладки труб «змейка»

Смысл её понятен из названия, но работает она недостаточно эффективно. Ведь в ней теплоноситель подаётся с одного конца, а когда он достигает противоположной стороны, то сильно остывает. В результате одна сторона пола прогревается намного сильнее, чем другая.

Поэтому использовать «змейку» целесообразно только в небольших по площади помещениях.

Схема прокладки труб «спираль» или «улитка»

Укладывать спиралью трубы намного сложнее, поэтому здесь потребуется помощник. Зато тёплый пол, собранный по подобной схеме, будет работать намного эффективнее. От входа труба по спирали начинает сжиматься к центру помещения, там делает крутой разворот и по тому же маршруту раскручивается между витками горячей нитки к выходу.

Это идеальная схема для тёплого пола, монтируемого в просторном помещении.

Видео о том, где лучше укладывать трубы теплого пола «змейкой» и «улиткой»:

Если длина трубы при расчётах получится более 60 м, то необходимо пересмотреть схему укладки, разбив обогреваемую площадь на две равные половины, и подключить каждую из них к распределительной гребёнке.

Понятно, что такое изменение потребует большего метража труб, зато и тёплый пол с двумя контурами будет работать эффективнее.

Как согнуть трубу?

Неправильная технология сгиба приводит к частым поломкам отопительной системы. Советы специалиста по сгибанию:

Чертеж процесса сгибания с использованием речного песка

• Металлическую трубу нужно заполнить под завязку сухим песком и установить по двум сторонам заглушки. Если вам попался мягкий материал, то его легко можно согнуть своими руками. Трубы, которые имеют большой диаметр, лучше сгибать при помощи зажимов. Алюминиевые или стальные конструкции сначала заполняются песком, затем место изгиба раскаляется газовой грелкой. Раскалять нужно до ярко-красного цвета;

• Металлопластиковые трубы свободно гнутся своими руками без использования дополнительных инструментов или электрических устройств. Однако необходимо учитывать их предрасположенность к разрыву, поэтому каждые 2 см нельзя сгибать больше, чем на 15 градусов. Второй способ: вставьте стальную проволоку внутрь и начинайте сгибать. Таким способом вы добьетесь более качественного и ровного загиба;





















• Полипропиленовые трубы сначала разогреваются до 150 градусов обычным строительным феном. Надеваем толстые резиновые перчатки и начинаем гнуть. После остывания осмотрите место, которые вы насильно поддали трансформации, в этом области не должно быть трещин и вмятин;
• Сложней всего гнуть пластиковые трубы. В домашних условиях вам придется изготовить деревянный макет с нужной формой изгиба. Вдавливайте пластиковый трубопровод в форму и одновременно разогревайте его строительным феном. Нагретая пластиковая труба должна пролежать в деревянной заготовке 10–15 минут.

Если же у вас ничего не получается, то в таком случае рекомендуем вам выбрать трубогиб. Специальный инструмент бывает арбалетного, пружинного, сегментного, гидравлического, электромеханического и ручного типа.

Теплые полы

Наша фирма предлагает универсальную легкогнущуюся гофрированную трубу из нержавеющей стали (марка стали AISI304(RU 08X18H10)) для монтажа систем теплого пола и системы водяного отопления,
обвязки котельных (в качестве второго контура), подключения насосного
оборудования.

Вся продукция сертифицирована требованиям ГОСТ 10705 и ГОСТ 15763-91
В
основе нержавеющей трубы для теплого пола лежит гибкая гофрированная тонкостенная труба(0,3мм) отоженная и латунные соединители (фитинги) с силиконовым уплотнением.
Применение гофрированной трубы считается наиболее эффективным для системы водяного отопления. Благодаря гофрированной поверхности гибких труб — трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, гофра трубопровод не требует никаких присадок в бетон. Обеспечивается максимальная теплоотдача, нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.
Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при разбеге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов. Вследствие хорошей устойчивости к давлению (выдерживает гидроудар 60атм.) и вибрациям, предлагаемый

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

Для изготовления водяного теплого пола используется гофра труба из нержавеющей стали (марка сталиAISI304)отожженная, толщина стенки 0,3 мм., условный диаметр 15мм.,(длина 1 бухты -50м), латунные фитинги 1/2″ в.р. или н.р., рабочее давление до 16Атм, рабочая температура 100градусов.

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все
последующие петли с шагом 20см. Температура 1-го контура (красный цвет)
на 10-20 градусов выше комфортной зоны (черный цвет).

 1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

— настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)

— укладываем гофротрубу от стены на растоянии 15см.

— прогрев от гофро-трубы без изменения температуры на растоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.

— прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки. Технология приготовления раствора для стяжки теплого пола следующая: Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет трердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные полученны экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

— заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим оканчательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

2-ой способ для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет.Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

Виды труб для водяного теплого пола

Трубы для водяного тёплого пола можно разделить на две группы:

1. Металлические.
2. Полимерные.

Во вторую группу, включены также и трубы с металлическим экраном.

Трубы металлические

Медные трубы. Это самый дорогой, но и самый проверенный вид труб. Обладают рядом неоспоримых преимуществ:

• Отличная пластичность.
• Высочайшая теплопроводность.
• Инертность.

Из этих данных вытекает возможность переносить замораживание, укладывать с маленьким радиусом изгиба (от 4 ᴓ трубы), а главное возможность использовать трубы с меньшим диаметром. Ведь у меди самая высокая теплопроводность. Единственный недостаток медных труб – цена. 1 п. м. трубы ᴓ 12 мм, стоит около 200 р. Есть вариант применения медной трубы в полиэтиленовой оболочке. Её цена на 12-15% ниже. Дополнительно, при использовании таких труб потребуется защита от блуждающих токов. Но если всё сделать правильно, то по этому тёплому полу будут ходить в старости ваши внуки.

Гофрированная нержавейка. Эти трубы появились на рынке относительно недавно, около 10 лет назад, имеют очень слабое распространение. Но тем не менее, они снискали себе достойную репутацию. У них тоже высокая теплопроводность и уникальная гибкость (изгиб от 3 ᴓ трубы)

И что немаловажно, на рынке пока не встречается подделок, ибо слишком сложен процесс их изготовления. Стоимость их почти в два раза ниже, чем у медных  труб

Качественная гофрированная труба для теплого пола из нержавейки от лидера этого сегмента рынка «KOFULSO», обойдётся в 80-85 р/м.п. при ᴓ15 мм. Если не брать в расчёт относительно высокую цену, то единственный их минус – необходимость устраивать защиту контура водяного тёплого пола, от электрохимической коррозии.

Полимерные трубы

В связи с тем, что теплоноситель в контуре водяного тёплого пола не должен нагреваться выше 30°C, мы не будем обращать внимание на диапазон рабочих температур. Полипропиленовые трубы

Выпускаются трёх модификаций:

Полипропиленовые трубы. Выпускаются трёх модификаций:

А. PPH – гомополимер;

Б. PPB – блоксополимер;

В. PPRC – полимер из пропилена и этилена.

Для качественной системы водяного тёплого пола подходят только трубы PPRC со сплошным армированием алюминиевой фольгой. И вот по каким причинам. Сплошное армирование устраняет газопроницаемость. А это очень важный параметр. В принципе, перфорированное армирование было введено турецкими производителями для облегчения процесса сваривания. А армирование стекловолокном вообще ни как не влияет на параметр газопроницаемости. Особенно привлекательным в трубах PPRC является доступная цена ≈ 50р/м (ᴓ20 мм). Хотя она и выше, чем у труб PPH и PPB.

Но у пропиленовых труб есть огромный минус – упругость. Гнуть эти трубы можно только на специальном оборудовании, при этом радиус изгиба равен 8 ᴓтрубы.  Также, трубы из полипропилена обладают очень низкой теплопроводностью. То есть, передача тепла от теплоносителя к стяжке будет проходить крайне медленно, что повысит инерционность системы.

Металлопластиковые трубы

1. Внутренний и наружный слои полимера одинаковые по толщине;
2. Арматура расположена строго по центру;
3. Фольга сварена встык!
4. Чётка и разборчивая надпись на трубе с указанием № партии, производителя;
5. Приобретайте товар в солидных магазинах;
6. Спрашивайте сертификат качества именно на эту партию труб.

Полиэтиленовые трубы

Для организации теплых водяных полов подходят только два вида полиэтиленовых труб:

1. PERT;
2. PEX.

Эти трубы изготовлены из одного мономера – этилена, но с разным подходом. При изготовлении труб PERT, в процессе полимеризации, в реакционную массу добавляют микроскопические доли предельных углеводородов с числом атомов углерода от 7 до 10. Это приводит к образованию поперечных связей между слоями олигомеров.

Этого же эффекта можно добиться в уже готовом продукте, если облучать его мощным потоком электронов (PEX_c) или обрабатывать химическими реактивами при повышенном давлении (PEX_a, PEX_b, PEX_d) . При этом подходе, получаются трубы PEX. Индексы указывают на разные реагенты, используемые для образования дополнительных связей.

По своим свойствам эти трубы примерно равноценны, но преимущество всё-таки за PERT. Ведь её свойства врождённые, а не приобретённые. Гарантированный срок службы от 80-ти лет. Они не боятся заморозки, химически инертны, относительно легко свариваются. Единственный их минус – достаточно высокая упругость.  Поэтому они требуют надёжной фиксации при укладке на пол. Цена за 1 погонный метр трубы ᴓ 20 мм: PEX_c— 70 р., а PERT – 85 р.
