Самодельная телевизионная антенна: для DVB и аналогового сигнала – теория, типы, изготовление

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой «восьмерки», ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

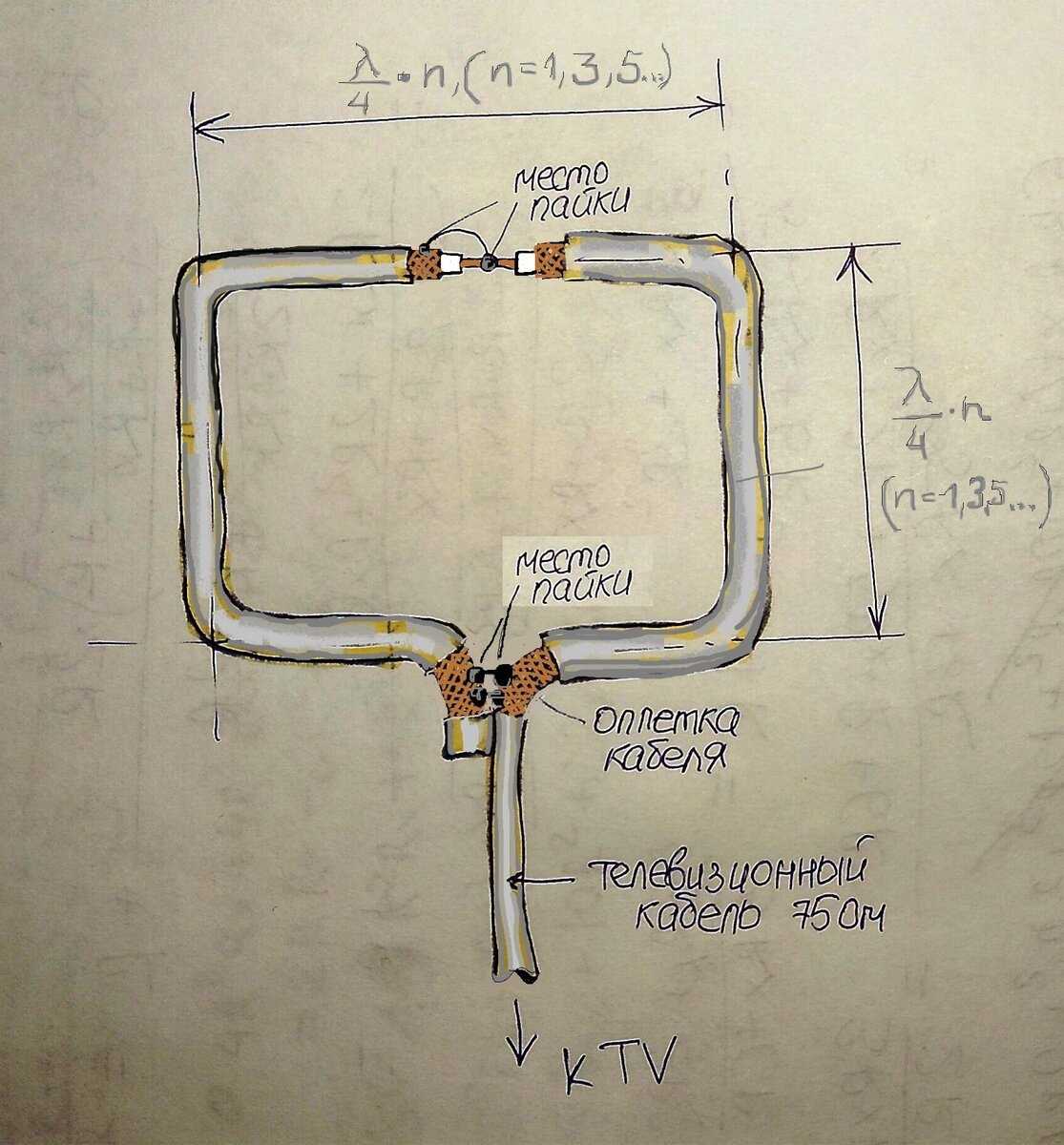

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, – он будет служить основой для антенны;
• вешалка – она поможет усилить сигнал;
• пара жестяных банок;
• паяльник – он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза – понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

   Промежуток между частями антенны должен составлять два сантиметра

3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

   Позади антенны вы можете установить отражатель

5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

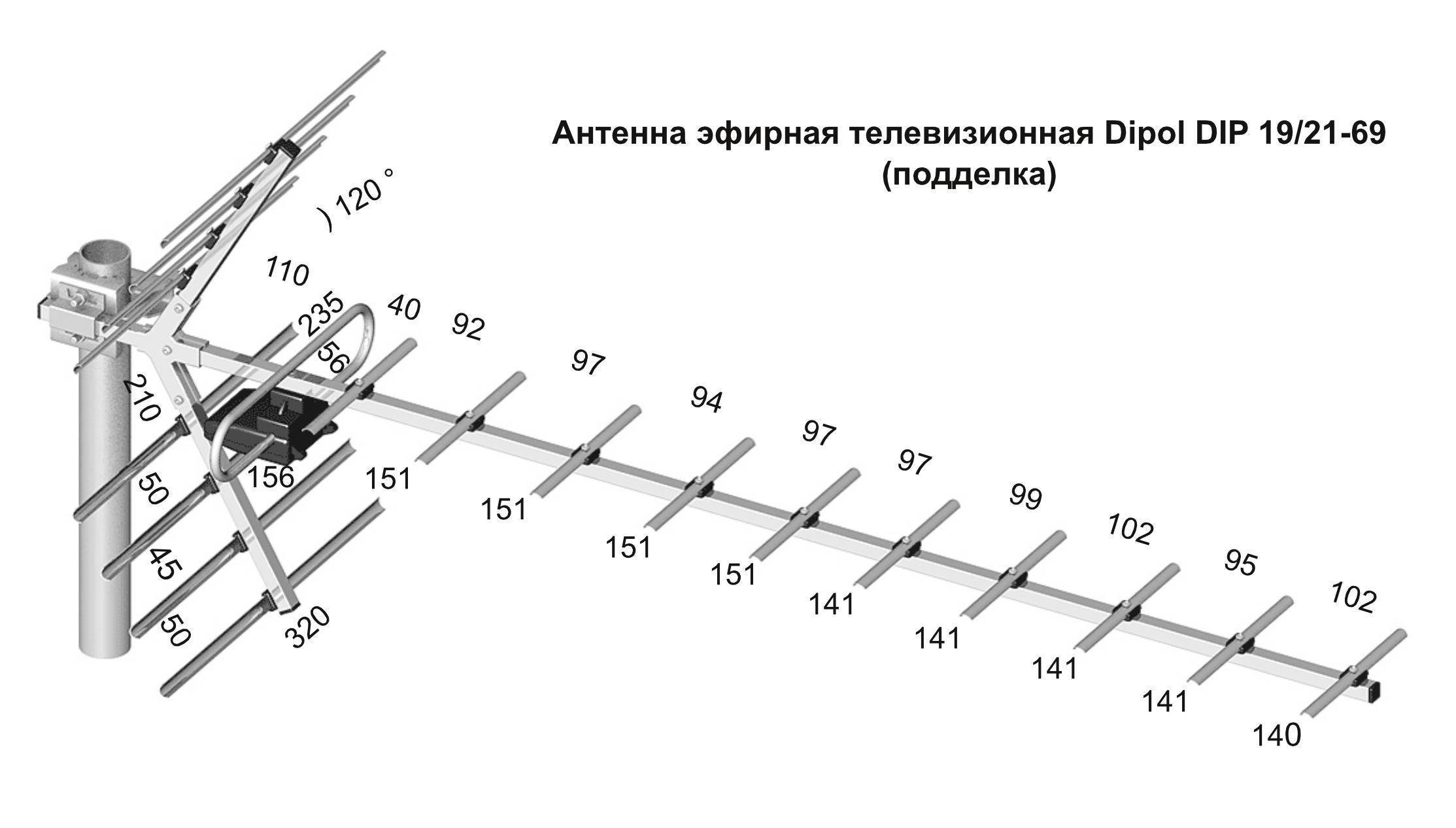

• антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

  Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

• антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

  Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

• антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

  Антенна из колец может поймать и усилить направленный сигнал

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

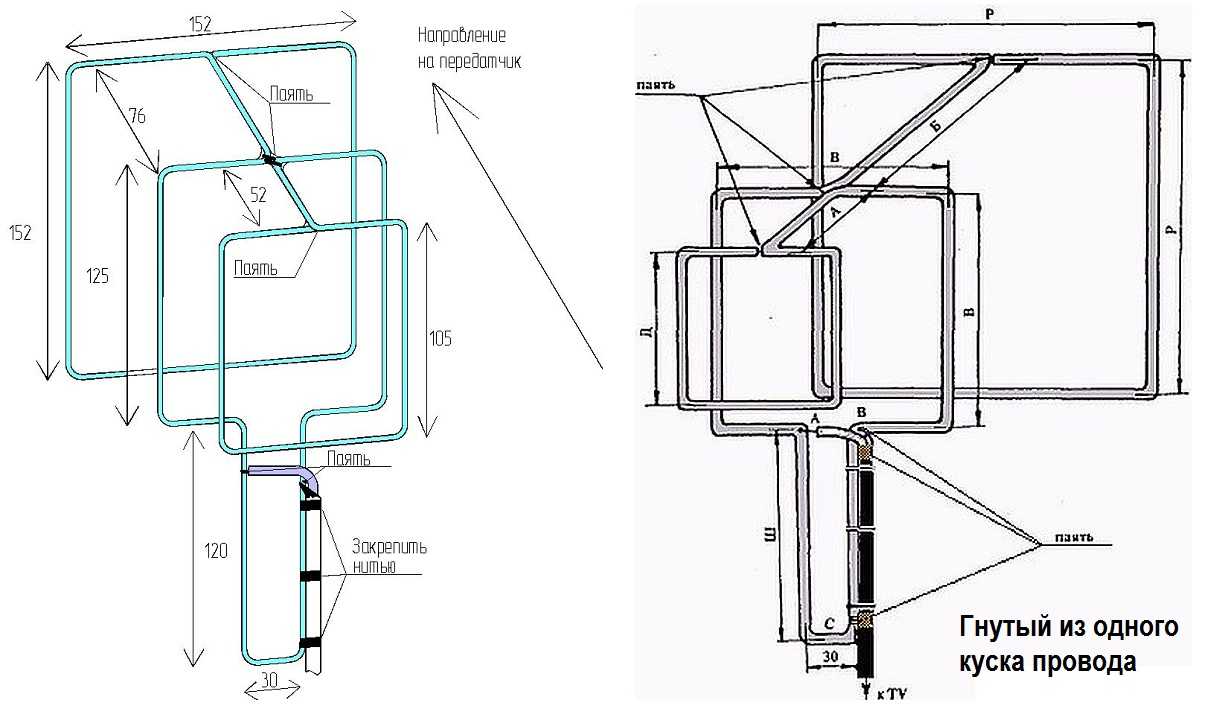

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Кольца Wi-Fi, телевидения

Два контура алюминия

«Чебурашки» прочно поймали небытие, оказалось – не окончательно. Многим доводилось видеть плоскую алюминиевую пластину, снабженную огромными кольцами по бокам, как сделать дециметровую антенну своими руками? Понадобятся два плоских алюминиевых кольца внешним диаметром 100 мм, внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.

Оказывается, два контура позволят избежать применения трансформатора. Каркасом послужат стеклотекстолитовая планка, кусок прочной доски. Оба кольца крепятся с расстоянием меж центрами 103 мм навстречу прорезями. Верхние, нижние края щелей попарно соединяются. Экран, жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.

Антенна украшает балкон, комнату, крышу. Короче длина коаксиального кабеля до телевизора, увереннее прием.

Схема образована круговыми вибраторами. При горизонтальной поляризации волны разности фаз меж симметричными кольцами, расположившимися одно над другим, не возникает, кабель снимает принятое излучение с перешейка.

Резонансная частота изделия составляет 802 МГц, позволяя использовать сетям Wi-Fi 900 МГц, просмотра каналов телевидения 38 – 64. Антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75, демонстрирует коэффициент усиления 15 дБ.

Располагается конструкция вертикально, прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.

Два контура гетинакса

Радиолюбителям может показаться привлекательным иной метод изготовления описанной конструкции: на плате гетинакса, текстолита с односторонним фольгированием вырезаются требуемые фигуры. Меж кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм, 5-мм прорезью внутри. Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.

Метод удобен: прорезанные в гетинаксе краем листа четыре крепежных паза позволят прочно закрепить изделие. Используйте:

• стену;
• раму;
• крышу.

Конструкция легко транспонируется на высокие, низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще подобрать эмпирически (пробуя практические габариты).

Герметизацию производят пластинами оргстекла, размерами равной гетинаксу. Периметром щель заделывается жидкими гвоздями.

Любопытной особенностью  типа антенн назовем возможность создания фазированной решетки. Две одинаковые конструкции крепятся вертикально друг над другом, разделяясь выверенным расстоянием (описываемый пример — 406 мм меж центрами восьмерок). Для создания единой решетки используется суммирующее устройство, сформированное двумя отводами длиной 325 мм, скрепленными посередине. Коаксиальный кабель припаивается к месту соединения.

Один контур с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, рассмотрим упомянутый выше трансформатор, осуществляющий гальваническую развязку цепей антенны и телевизора. Базисом выступает конструкция, описанная выше. Контур — один, оба конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.

Сердечник, образованный несколькими витками проволоки, играет роль согласующего устройства. Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром ниже 10 мм, толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки, числом несколько витков каждая.

Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

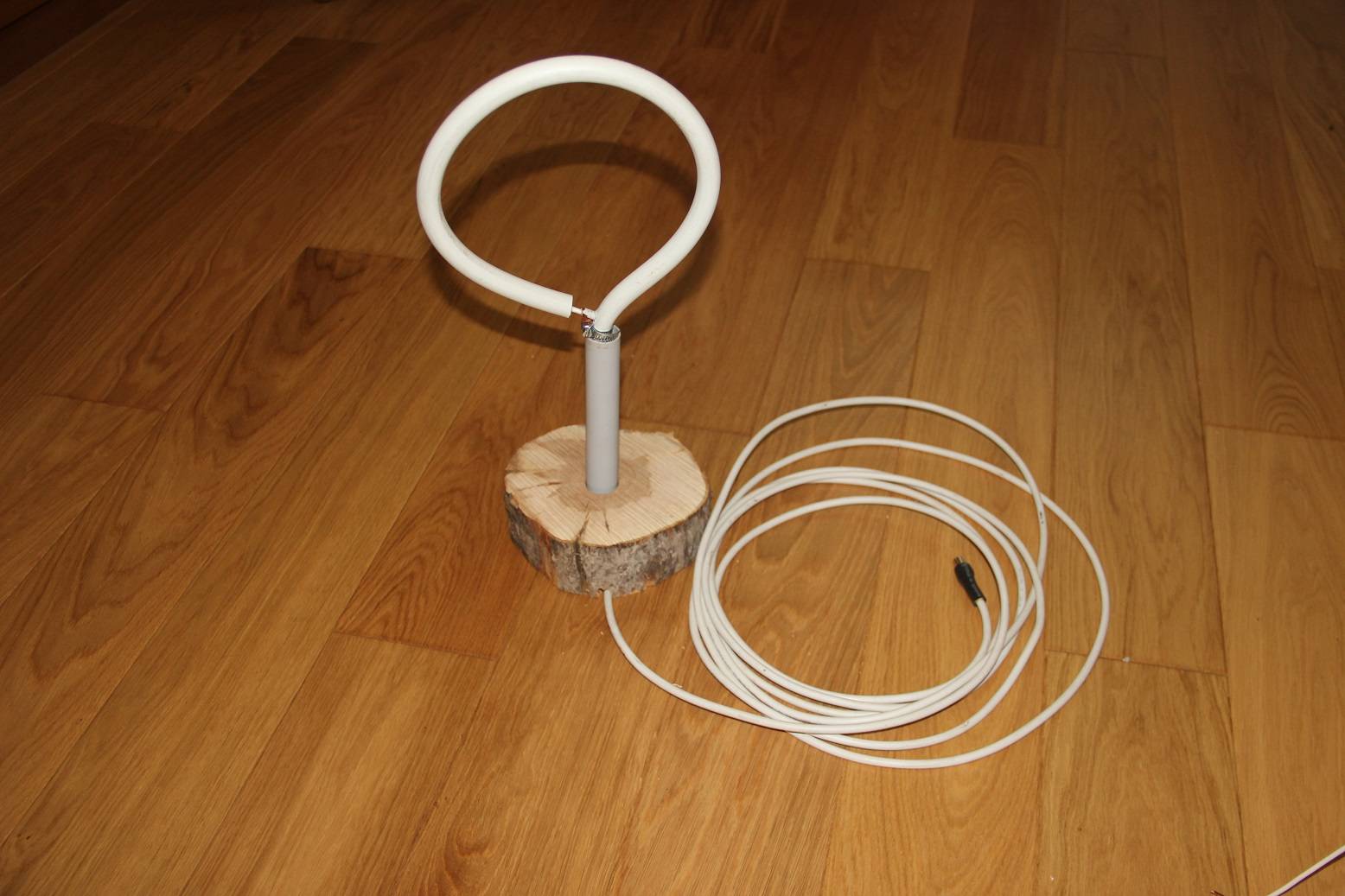

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:

Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц.

Настройка антенны — это трудоёмкий процесс, требующий времени и терпения

Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Методика проведения дециметровой терапии

При выполнении ДМВ-терапии используют специальные аппараты: «ДМВ-02 «Солнышко», ДМВ-01-1 «Солнышко», «ДМВ-15», «ДМВ-20», «Волна-2», «Ромашка». В зарубежных клиниках используют Radiotherm, ThermaSpec 600. Действие отечественных и импортных аппаратов одинаковое, различие составляют технические характеристики: максимальная и минимальная исходящая сила, количество и размер излучателей. На основании этих данных физиотерапевт выбирает необходимый прибор, подходящий для лечения заболевания, определяет интенсивность воздействия, длительность сеанса и курс лечения.

Перед проведением физиолечения определяется место воздействия и форма излучателя. Выбирается метод осуществления физиопроцедуры: контактный или дистанционный (расстояние между излучателем и кожей составляет 3-4 см). Контактный способ возможен с помощью портативного аппарата «Ромашка», а дистанционный с применением стационарного прибора «Волна-2». Мощность излучения определяется по ощущениям пациента, и составляет от 30 до 60 и более Вт в стационарных приборах, и 4-10 Вт в передвижных аппаратах. Длительность процедуры определяется количеством полей и не превышает 60 минут.

При использовании контактного метода на необходимый участок направляется излучатель, его диаметр зависит от объема патологического очага. На приборе выставляют необходимую мощность, основываясь на ощущениях больного, до чувства слабого или умеренного тепла (5-8 Вт). В течение последующих процедур можно пробовать постепенно увеличивать интенсивность.

При дистанционном способе излучатель необходимой формы и размера направляется на область проекции пораженного органа. Промежуток между аппаратом и кожей составляет 3-4 см. Интенсивность увеличивают до чувства легкого тепла (30-60 Вт). Применение дециметровой терапии возможно дома, при использовании переносного прибора: ДМВ «Солнышко», «Ромашка». Эффект наступает после 3-4 сеансов, но для полного выздоровления необходимо пройти весь курс.

Если вы хотите принимать цифровой сигнал за пределами города, вам будет полезно знать информацию о структуре цифровой сети РТРС. Прежде всего надо понимать, что количество цифровых передатчиков, транслирующих телевидение в формате DVB-T2, значительно больше, чем классических аналоговых. Ранее жители районов, удаленных от больших городов, направляли свои антенны в сторону крупных населенных пунктов, в которых находились передающие телебашни. Теперь же телевизионный ретранслятор может находиться гораздо ближе к телезрителю, чем ранее.

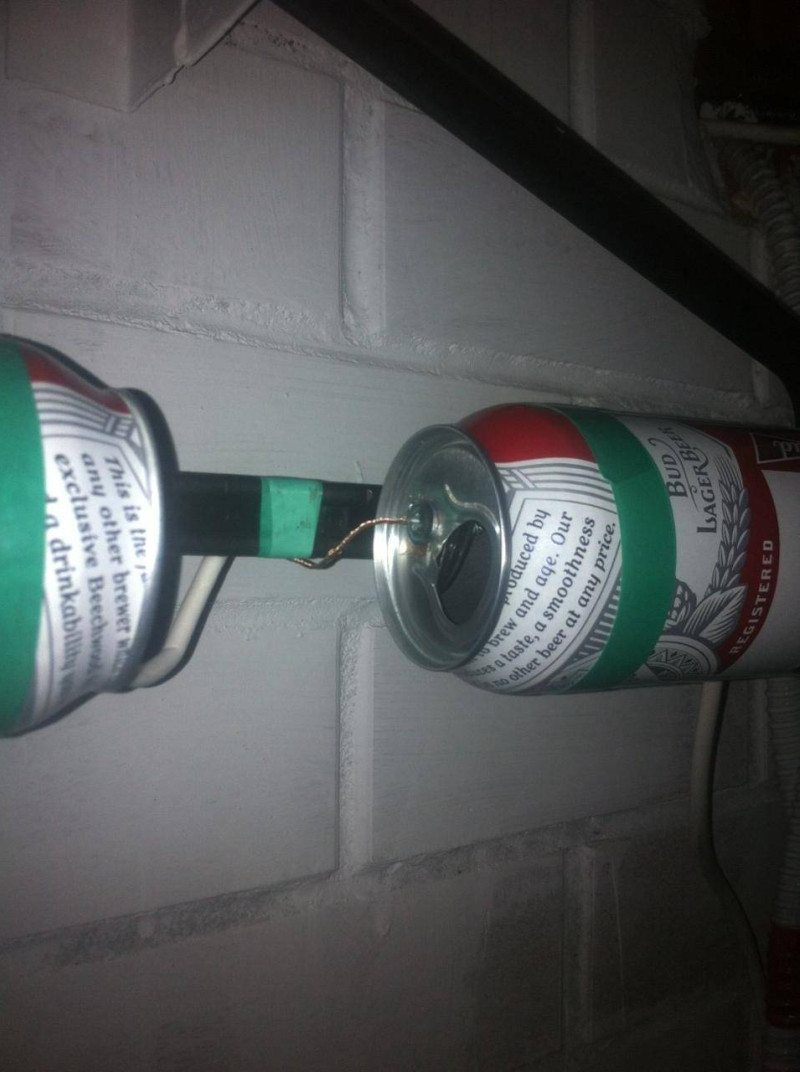

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

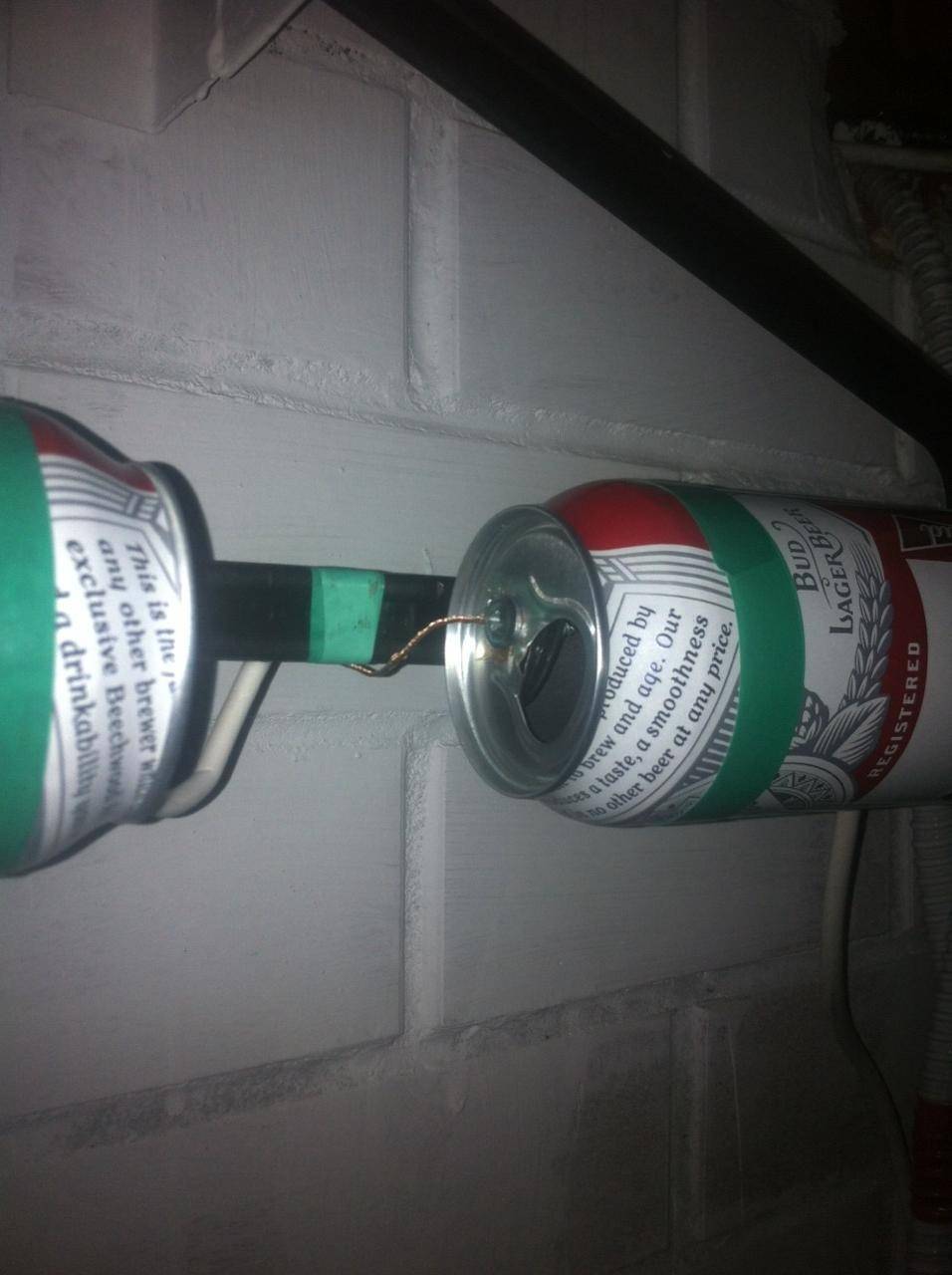

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Принцип работы

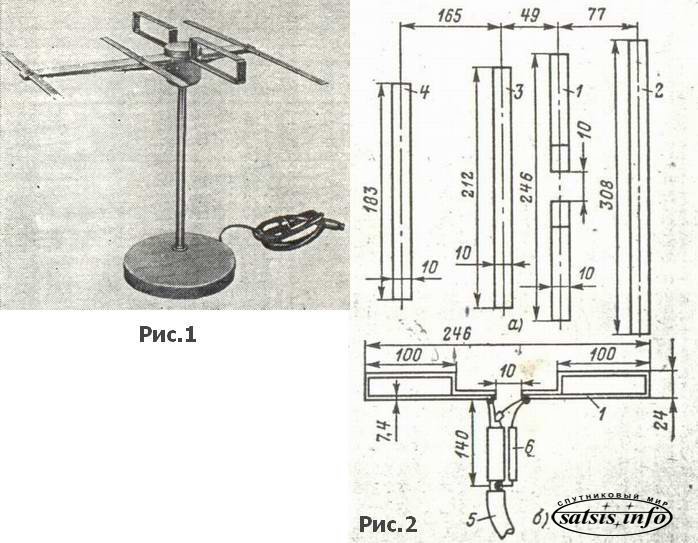

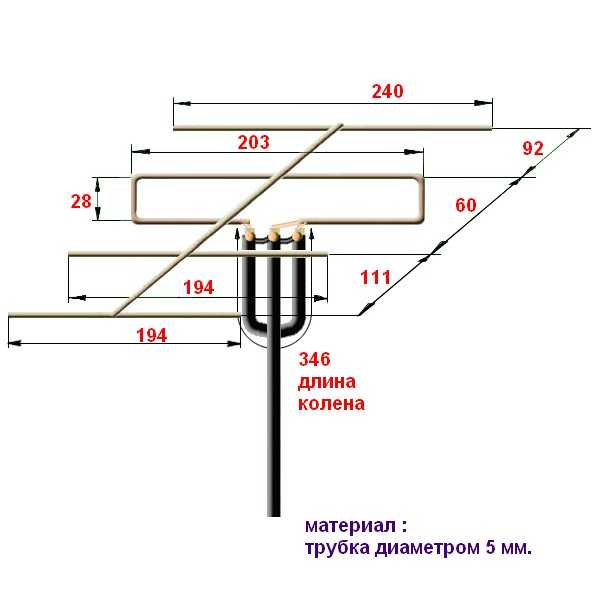

Антенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная может обеспечить устойчивый прием сигнала.

Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях. В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

 Загрузка …

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

Антенна Н. Туркина для приема цифрового телевидения

Устройство состоит из 6 колец из металлической проволоки, которые служат в качестве активных вибраторов и пассивных элементов и закрепляются на диэлектрической направляющей. У данной антенны эффективность приема лучше, чем у тройного квадрата, поэтому ее часто устанавливают, чтобы осуществлять дальний прием сигналов DVB-T2.

Антенна Н. Туркина является узкополосной, поэтому при ее монтаже потребуются точные настройки. Ее нужно устанавливать в том регионе, где имеется только один мультиплекс (если же есть два, то они должны находиться на близких каналах). При разнесении их на большее число каналов прием будет некачественным.

Устройство состоит из следующих деталей:

• диэлектрической штанги, на которой осуществляется монтаж;
• директоров D1÷D3 с рефлектором R – пассивных элементов;
• V1, V2 – вибраторов;
• кольца из феррита (надевается на кабель возле подключения к вибраторам) – согласующего устройства.

Для монтажа понадобится:

• определить диапазон частоты DVB-T2;
• произвести точный расчет размеров устройства;
• сделать детали, спаять электросхему.

Исходные данные о частоте и номера канала для расчета можно узнать на сервисах операторов телевидения DVB-T2. Мы рассмотрим цифровое телевидение, идущее на 40-м канале, частоте 626 МГц.

Расстояние (L) между элементами – 29, 72, 96, 60, 96 мм (общее – 353 мм).

Длины окружностей – 470, 465, 460, 484, 489, 537 мм.

Определившись с параметрами, приступаем к работе:

1. Подбираем брусок из дерева (его длина должна быть чуть больше 353 мм) для изолирующей штанги, медную проволоку (желательно 2,5 кв. мм. и длиной 4 м).
2. Размечаем отверстия, на которых будут крепиться кольца, и сверлим их.
3. Изготавливаем активные вибраторы и пассивные элементы. Разрезаем медную жилу по длине окружности каждого кольца. Все отрезки сгибаем кольцами. Для активных вибраторов концы колец делаются с зазором, поэтому увеличиваем длину отрезков на 8 см, отгибаем под прямым углом в сторону. Припаиваем накрест к началу следующего.
4. Делаем короче каскады пассивных элементов, впоследствии монтируя на диалектическую штангу. Спаиваем кольцевые концы.
5. Устанавливаем директоры в траверсу. Продеваем перемычку из тонкой меди, заталкиваем с обеих сторон кольцо вибратора. Обматываем перемычку по залуженному месту обеих сторон и припаиваем.
6. Монтируем вибраторы.
7. Устанавливаем рефлектор.
8. Подключаем кабель.
9. Проверяем качество приема.

Перед тем как приступить к изготовлению антенны для цифрового ТВ, нужно знать, какая лучше всего будет принимать DVB-T2 формат. Ознакомившись с несколькими типами самодельных антенн, вы можете выбрать наиболее оптимальный для вашего случая вариант.

Характеристики антенны

Какие же есть основные характеристики у антенны (используется для просмотра цифрового телевидения)?

• Есть два понятия: коэффициенты направленного действия и защиты. Конечно, они играют определенную роль, но особого значения не имеют.
• Коэффициент характеризующий усиление сигнала от антенны и избавление от помех.
• Диапазон значений настраивается автоматически, без дополнительного вмешательства человека
• Антенна также должна быть подключена к кабелю, который не будет конфликтовать с диапазоном принимаемых антенной сигналов.
• Для того чтобы избежать фазовых искажений, надо внимательно определить амплитуду и частоту.
