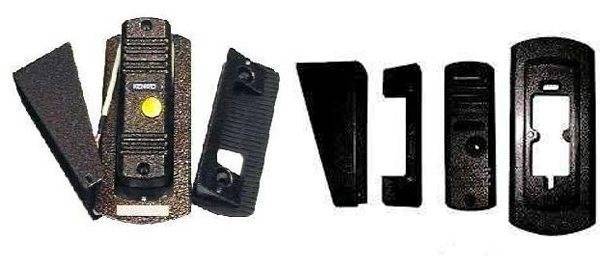

Вызывная панель
Материалом для качественных блоков вызова служит укреплённый металлический сплав толщиной 8-11 мм, покрытый антикоррозионным составом. Крепления комплектуются винтами без шлицов, что даёт дополнительную защиту от снятия.
Существуют два типа вызывных панелей по принципу крепления:
Накладные модели менее надёжны перед внешним воздействием, так как их элементы выступают над стеной. Крепление производится под углом для удобства пользования, посредством установки на угловую накладку. Для защиты от дождя существует специальный козырёк. Крепление всего комплекта производится на 4-6 дюбелей.
Встраиваемые модели более надёжны, но их монтаж требует больших трудозатрат. Необходимо выбить в стене нишу по габаритам встраиваемой пластиковой коробки, закрепить с помощью цемента и дополнительных креплений входящих в комплект.
- Прорезать штрабу от установочной коробки до отверстия вывода кабеля.
- Обязательно размещение кабеля в пластиковой гофре или металлическом рукаве.
- Зашпатлевать штрабу и щели возле монтажной коробки.
- Закрепить в нише устройство, подключить питание, передающие и управляющие провода по схеме.
- Закрепить внешнюю антивандальную панель.
Важно! Нельзя устанавливать вызывное устройство с камерой в местах ярко освещённых солнцем или напротив источника искусственного освещения. Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола
В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры
Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола. В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры.
Подготовительные работы для монтажа видеодомофона
Одним из направлений моей работы является монтаж видеодомофонов. Часто монтаж осуществляется на заранее спланированное место, с уже проложенными проводами, и, как правило, я сталкиваюсь с одними и теми же ошибками, заложенными монтажниками на этапе подготовки. Обойдемся без фоторепортажа с «места событий», надеюсь, все будет понятно без фотографий.
Так как прокладку кабелей слаботочки и установку монтажных коробок ведут электромонтажники, эта статья адресована именно им.
Сразу отмечу, что речь пойдет не об элитных домофонах типа ABB-Welcome от ABB – их установку необходимо продумывать заранее, так как они имеют свой форм-фактор и свои монтажные комплекты.
Терминология.

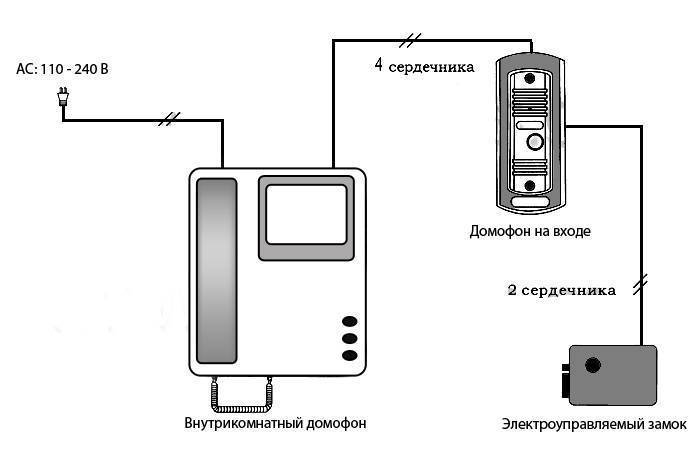

Видеодомофон состоит как минимум из двух компонентов – монитора (это внутренний блок) и вызывной панели (наружный блок). Как правило, современный домофон имеет возможность подключать две вызывных панели, реже – более двух.

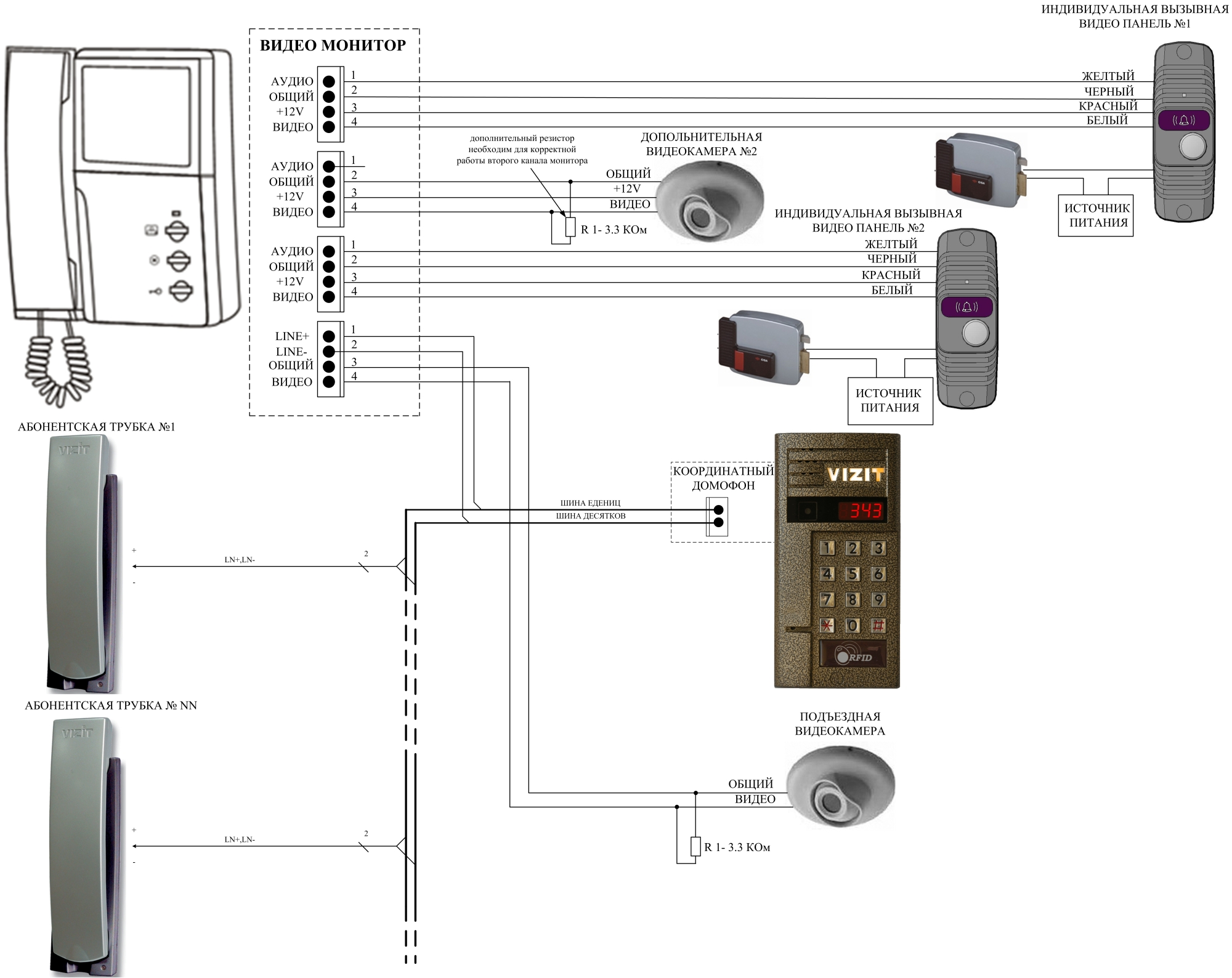

Также к монитору могут быть подключены дополнительные камеры наблюдения. При этом камеры могут питаться как от монитора (в случае, если камера подключается вместо второй вызывной панели), или от отдельного блока питания. Через специальный модуль сопряжения монитор можно подключить к подъездному домофону.
Итак, приступим.

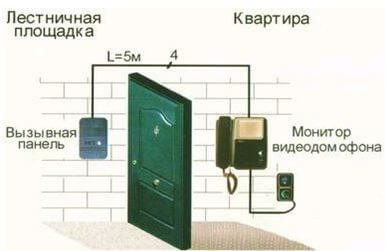

Определяем место установки монитора и вызывной панели. Высота установки обоих устройств – 1,5- 1,6 метра (от пола до центра камеры/экрана). Место установки вызывной панели должно давать максимально большой обзор пространства перед дверью, и не засвечиваться прямыми солнечными лучами. Угол обзора камеры, установленной в большинстве панелей, не превышает 90º, обычно меньше. Узкие вызывные панель могут комплектоваться угловым кронштейном , для установки под углом к стене.
Так как владелец наверняка еще не определился с маркой домофона, нам необходимо сделать проводку максимально универсальной. Если в квартире предполагается отдельный слаботочный щиток (рекомендую), то лучше кроссировку кабелей сделать через него, что позволит в будущем установить в нем, например, блок питания камер. Не забудьте бросить в этот щиток питание (для питания роутера, базы телефона, и т.п.)

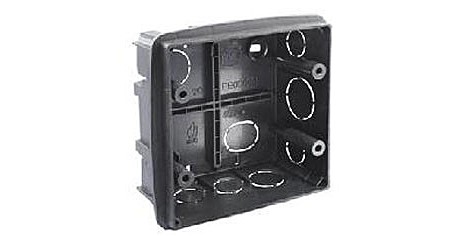

На место будущего монитора обязательно устанавливаем монтажную коробку! Ни разу не видел, чтобы кто-то позаботился об этом – всегда сталкиваюсь с торчащим из штукатурки пучком проводов!

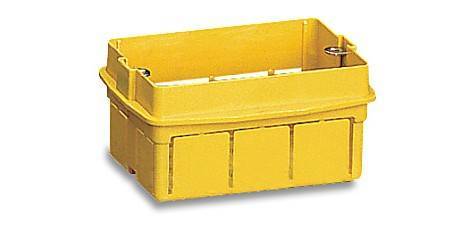

Коробка нам понадобится не совсем обычная, прямоугольная, с расстоянием между отверстиями 83,5 мм , например ABB 00052.
Холин рекомендует к установке другую, еще более вместительную монтажную коробку — под ANAM 2-ая для сплошных стен, 100х100х50мм:
Важно – мы должны установить ее вертикально (крепления должны быть по вертикали)! Большинство мониторов азиатского производства имеют типовой кронштейн, который по размеру и креплению как раз встанет на эту коробку
Пока владелец не установил монитор, закроем эту коробку штатной крышкой (если ABB , то Крышка для 00 052)

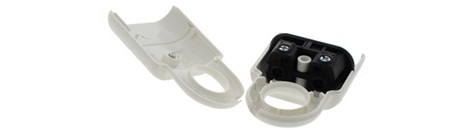

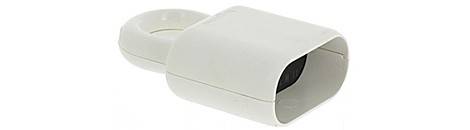

Подводим питание, можно без заземления, ставим на конец кабеля розетку Legrand Элиум 2Р, 6А:
Подводим провод из этажного щитка от подъездного домофона, и, на всякий случай, от телефонной линии,– некоторые модели домофонов имеют подключение к телефонной линии.
Прокладываем кабель до места будущей установки вызывной панели (вызывных панелей). Если заказчик не определился с выбором панели, значит, панель будет накладной, и коробку под неё не ставим – гофры достаточно, чтобы туда спрятать кабель. Если заказчик будет настаивать на коробке, можно взять установочную коробку Batibox 80140 от Legrand .
Выбор кабеля – важный момент. Забудьте про UTP . Я рекомендую комбинированный кабель КВК-В(П)-2 2х0,5 (или 0,75, если расстояние > 50 метров ).
Монтировать его можно при температуре до -10Сº, он имеет многопроволочный медный внутренний проводник в радиочастотном кабеле, что облегчает подключение. Срок службы кабеля с ПВХ оболочкой (КВК-В) — 12 лет, с П/Э оболочкой (КВК-П) — 15 лет.
Если есть вероятность установки в будущем тамбурной двери или дополнительной камеры, то можно кинуть лишний конец от монитора до подъезда, например, оставив его в слаботочной части этажного щитка.
Если после прочтения появились вопросы – с удовольствием отвечу.
Источник
Устройство и принцип работы
Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.
В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.
При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.
По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.
Какой выбрать домофон
Домофоны представлены в огромном ассортименте и оснащены самыми разнообразными функциями. Выбор устройства оповещения зависит от таких факторов, как место его размещения (дом, квартира, офисное помещение), требования предъявляемые к девайсу и конечно его стоимость.
Можно выделить несколько видов домофонов и классифицировать их по конкретным признакам.
По количеству абонентов:
- Индивидуальный домофон — устройство, которое предполагает автономное подключение. Используется в частных жилых домах, загородных дачах и офисах;
- Многоабонентский домофон — система оповещения, которая способна вместить в себя до 1000 индивидуальных ячеек, которую используют в многоквартирных домах и крупных офисных центрах.
По технологии передачи сигнала:
- цифровой домофон — сигнал передается по многожильному кабелю, а распознавание осуществляется за счет кодирования. Это самая распространенная система для многоквартирных домов;
- координатно-матричный домофон — такая технология подразумевает индивидуальное подключение устройства к проводам. Поэтому используется не более чем на десять абонентских точек, или применяется в частных домовладениях;
- беспроводной домофон — устройство которое устанавливается в помещениях с небольшой площадью и передает сигнал посредством интернета — wi-fi.
По принципу оповещения:
- аудиодомофон — связь с посетителем осуществляется через голосовой сигнал;
- видеодомофон — более современное устройство, которое оснащено внешней камерой и транслирует картинку на домашний дисплей, смартфон и даже телевизионный монитор. Изображение может быть цветным или черно-белым. Дорогостоящие модели оснащены функцией записи.
По типу спикера:
- домофон с телефонной трубкой — самое простое устройство, когда поговорить с гостем и открыть ему дверь можно подняв трубку, которая является частью абонентской системы;
- домофон со встроенным спикером — в таких моделях разговорное устройство встроено во внутреннюю панель или монитор, и уже не нуждается в дополнительных аксессуарах в виде трубки.

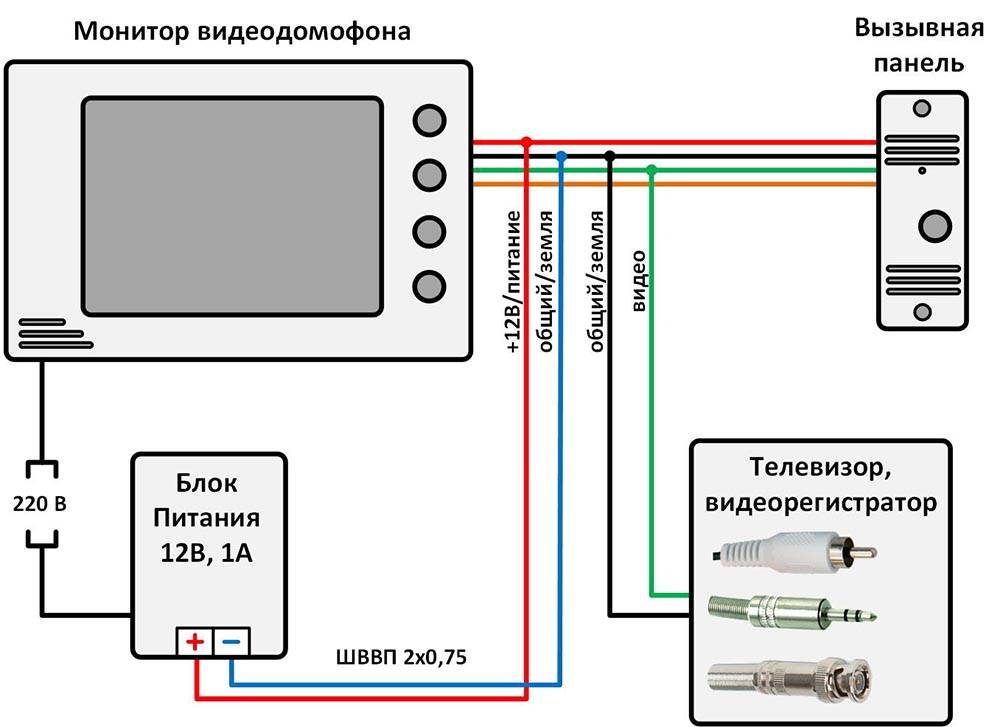

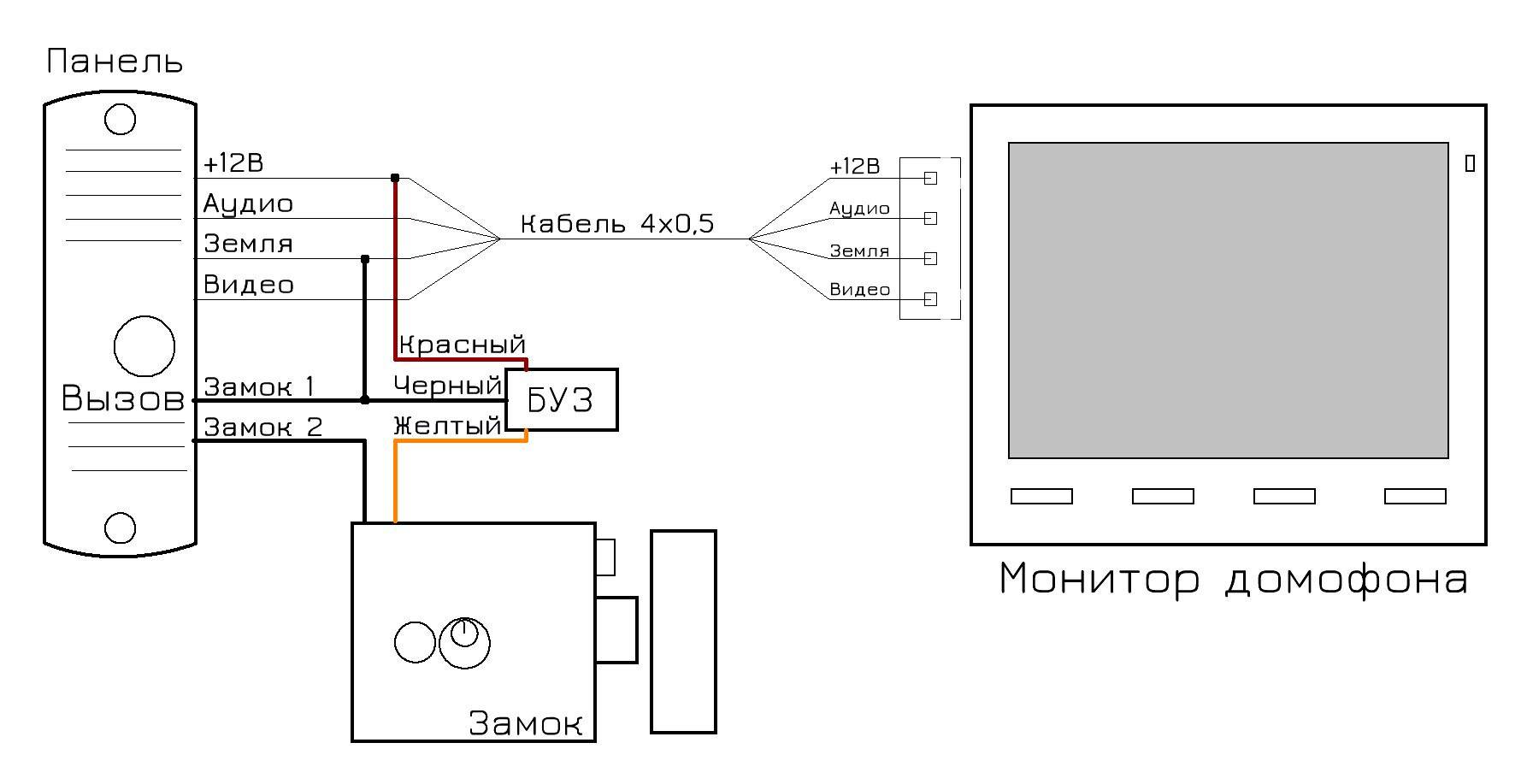

Подключение монитора домофона
Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:
жила для передачи аудиосигнала – “А”
для передачи видеосигнала – “V”
питание вызывной панели – “B+”
земля или минус – “GND”
Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.
Для надежности контактного соединения жилы можно опрессовать наконечниками.

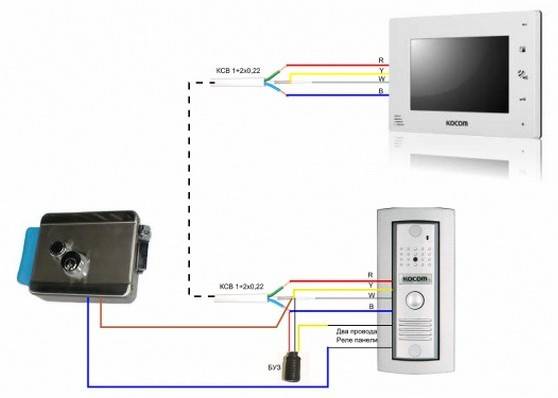

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.
С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:
два провода – ”замок”
”B+” – питание от вызывной панели
”GND” – земля, он же минус
Такое же обозначение делается на втором конце кабеля возле замка.
После этого можете засыпать траншею и производить отделочные работы.
В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.
Переходим к непосредственному подключению панели видеодомофона.

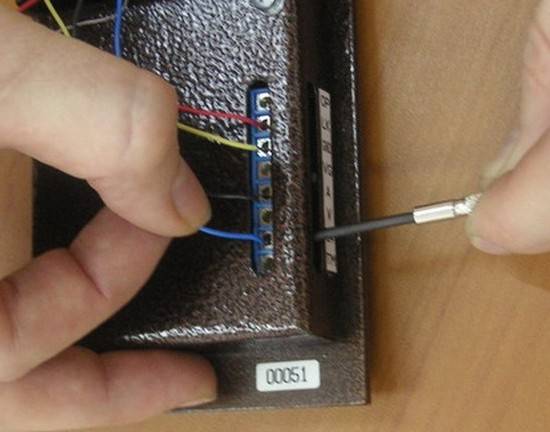

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.
На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.
Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.
Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.
Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.
После подключения фиксируете монитор на кронштейне.

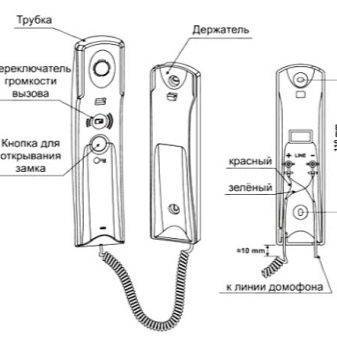

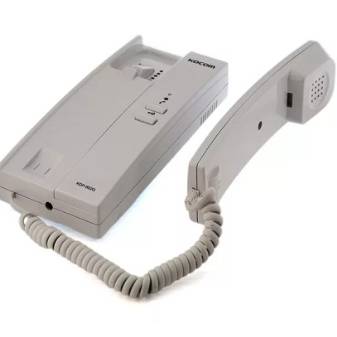

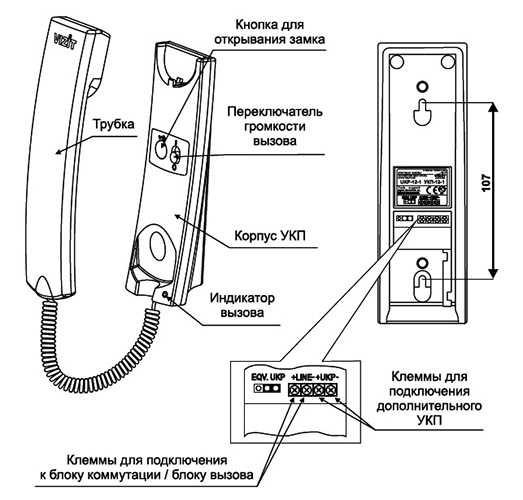

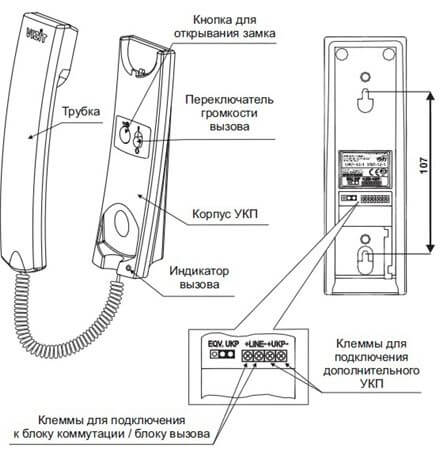

Как она устроена?
Трубка для домофона – основной элемент всей системы. Традиционно она располагается около входной двери жилища. Ее прямое назначение – обеспечение и поддержание связи между хозяином квартиры и гостем. С помощью данной трубки находящийся в квартире человек имеет возможность открыть дверь – данная манипуляция осуществляется с помощью включения кнопки, расположенной на корпусе трубки.
Еще одна важная деталь корпуса – это регулятор громкости, с помощью которого вы можете регулировать уровень слышимости разговора и громкость самого звонка, что особенно важно в том случае, если в квартире проживают пожилые люди и маленькие дети. С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена. К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон
К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон
С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена. К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон.
Разновидности кабелей
Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.
Коаксикальный кабель РК-75
Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:
- — центрального проводника;
- — слоя изоляции;
- — экранирующей оплетки;
- — слоя внешней изоляции.
За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.
Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.
На рынке встречаются коаксикальные кабели различных размеров
При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:
- Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
- Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
- Волновое сопротивление.
Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:
- — РК-75-6-12;
- — RG-6;
- — RG-59.
Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов..

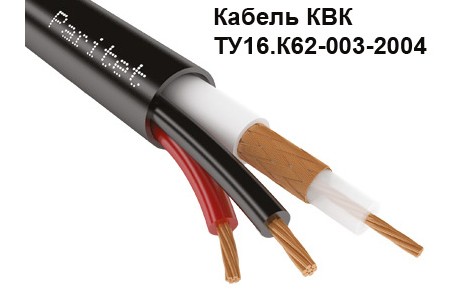

КВК 2П (Комбинированный)
Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.
Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.
Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.
Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.
Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.
Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.
UTP (Витая пара)
В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.
Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:
- UTP — обычный кабель без дополнительной защиты;
- FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
- STP — каждая пара изолирована экранированной оболочкой;
- SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.
Как подключить все компоненты устройства?
Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:
- Монтаж оборудования самостоятельно в связи с установкой системы защиты;
- Подключение трубки по причине поломки ранее установленного .
Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.
Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:
Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.
Монтаж трубок для цифровых домофонов

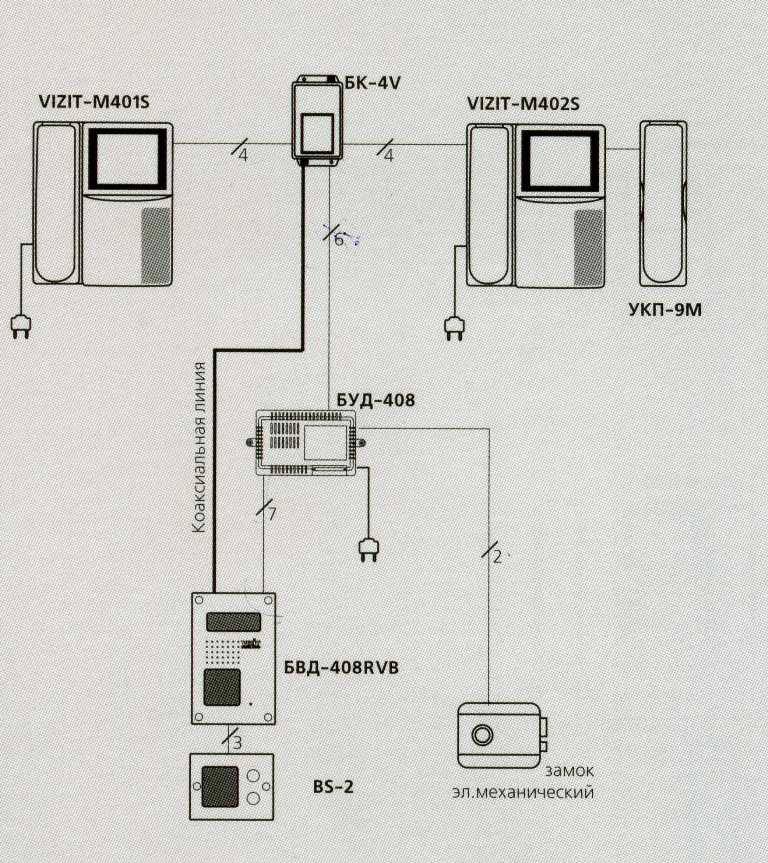

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка
Здесь следует обратить внимание на полярность
Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.
Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

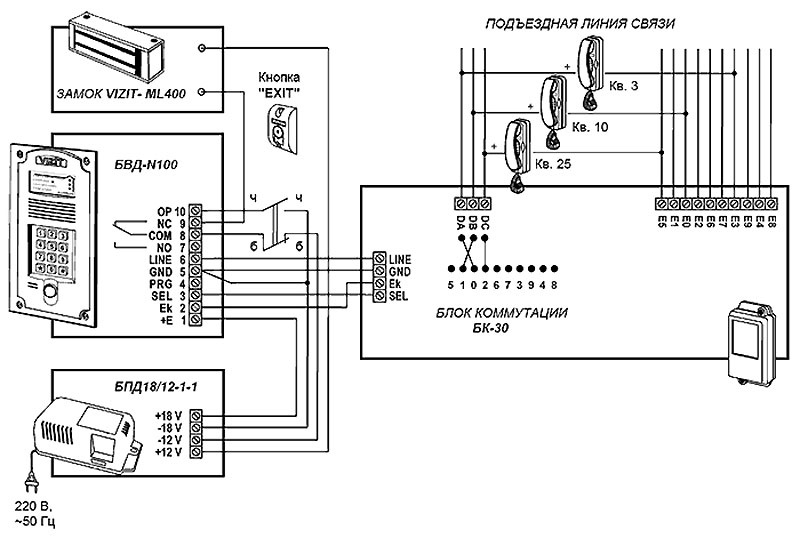

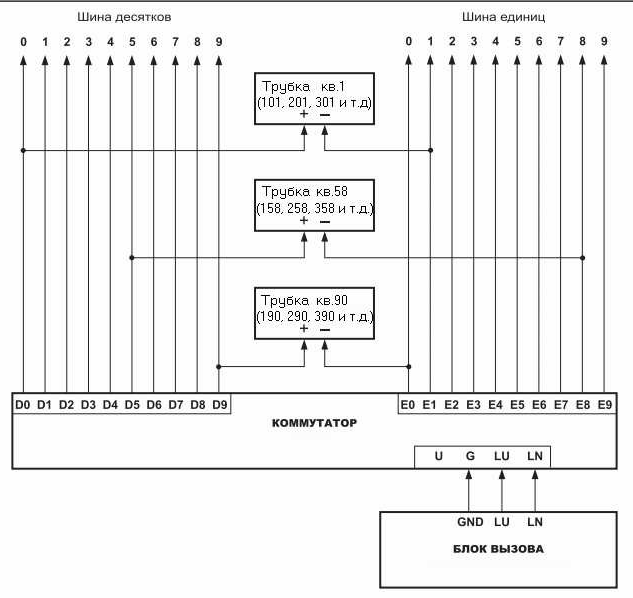

Монтаж устройства на домофон координатно-матричного типа

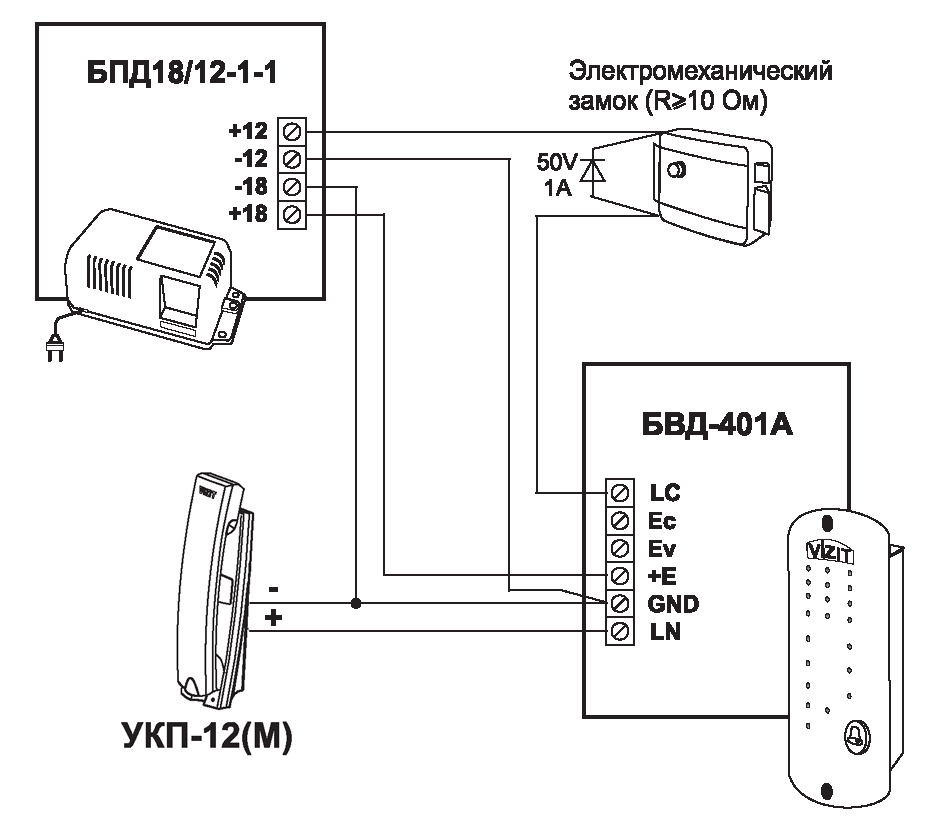

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.
Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.
Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.
Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.
Интересную информацию о домофонах вы сможете узнать просмотрев это видео:
При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов
Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов
Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.
Домофон является необходимым устройством каждого жильца дома. Дистанционная возможность пропуска по предварительному ознакомлению обеспечивает надежность от нежелательных лиц. Чтобы присоединиться к общей системе домофона, нужно знать некоторые ее особенности и соблюдать правила.
Подключение домофона

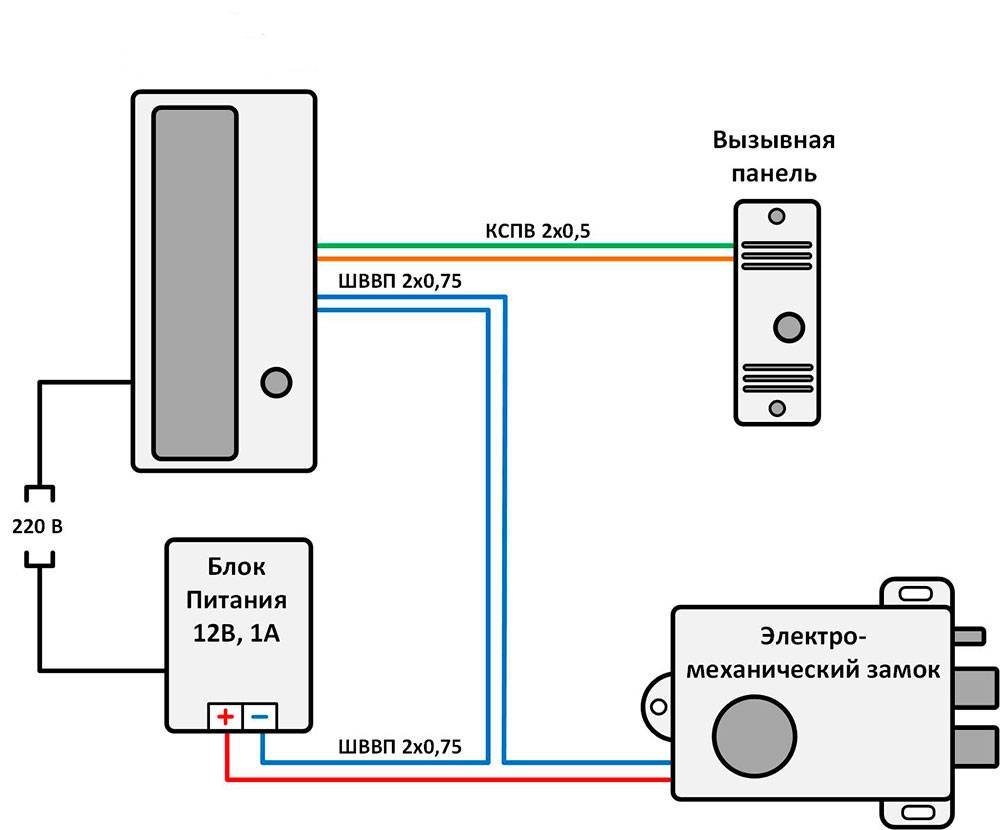

Неважно, какую схему подключения вы выберете. Процесс монтажа домофона будет иметь одинаковую последовательность работ. Во время подключения вам следует соблюдать следующую последовательность:
Во время подключения вам следует соблюдать следующую последовательность:
- Прокладка провода. Это наиболее простой этап, так как вам необходимо просто подключить с помощью провода внутреннюю и внешнюю часть провода. Провод должен вестись с использованием кабель каналов. Его внутренняя часть может подключаться как под землей, так и воздушным способом. Лучше всего выполнить прокладку провода под землей. Обычно для подключения используют многожильный провод.
- Установка наружного блока домофона. Наружный блок домофона можно установить в любом удобном месте. Вставить домофон в калитку достаточно проблематично. Лучше всего установить домофон на столбик. Для защиты своего устройства монтаж следует выполнять в защитный блок. Если вы планируете подключить открытие замка к домофону, тогда работа усложнится. В этом случае необходимо проложить провод к замку.
- Монтаж внутреннего блока домофона. Внутренний блок установить намного проще, чем внешний. Этот блок обычно напоминает видеотелефон. Обычно монтаж этого блока можно выполнить на саморезы или дюбеля. При необходимости дополнить свое оборудование можно специальным аккумулятором. Благодаря этому вам не нужно проводить питание к устройству. Для его подключения вам потребуется тонкий провод.
- Коммутация проводов. Если вы впервые подключаете домофон, тогда у вас может возникнуть вопрос, что и куда подключать. Перед тем как выполнить правильное подключение домофона вам обязательно необходимо разобраться с его проводами. Во время подключения постарайтесь не перепутать провода. Ниже мы поместили фото, на котором видно этап подсоединения проводов. После подключения обязательно проверьте работоспособность своего устройства.
Как видите, технологии самостоятельного подключения домофона достаточно просты. Теперь мы решили дать вам несколько советов по установке. Для того чтобы вам больше не пришлось бежать в другой конец дома размещать устройство нужно в комнате, в которой вы чаще всего находитесь. Если вам будет интересно, тогда читайте про измерительные трансформаторы .
Обычно это будет кухня или гостиная. Если вы ленивый человек, тогда можете установить в каждой комнате своего дома. Благодаря этому вы всегда услышите сигнал. Это были все рекомендации, которые мы хотели вам рассказать.
Установка видеодомофона
Для установки видеодомофона потребуется:
- розетка;
- монитор;
- кабель сечением 0,22х4 мм;
- кронштейн;
- пара технических коробов – 2,5х1,6 см и 1х1,6 см;
- электрозамок;
- жидкие гвозди;
- кембрик;
- блок питания на 12 В;
- панель для вызова (с камерой и по возможности антивандальная).
Последовательность действий должна быть следующей.
Подключаем видеодомофон
Шаг 1. Вначале определяется место для монитора. Ввиду того что к монитору будет подводиться питание, его желательно закрепить на стене возле электрощитка.
Шаг 2. Кабель протягивается к двери.

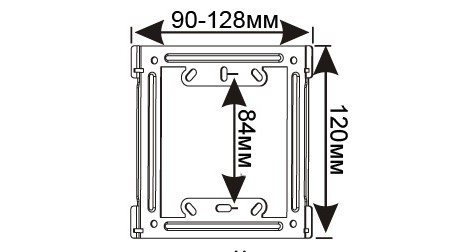

Шаг 3. В заранее выбранном месте к стене крепится кронштейн для монтажа монитора. Чтобы было удобно, монитор устанавливается на уровне глаз.
Установка видеодомофона
Шаг 4. Со щитка снимается панель, после чего жидкими гвоздями крепится розетка и подключаются кабели: один к фазе через автомат, второй – к нулевой шине.

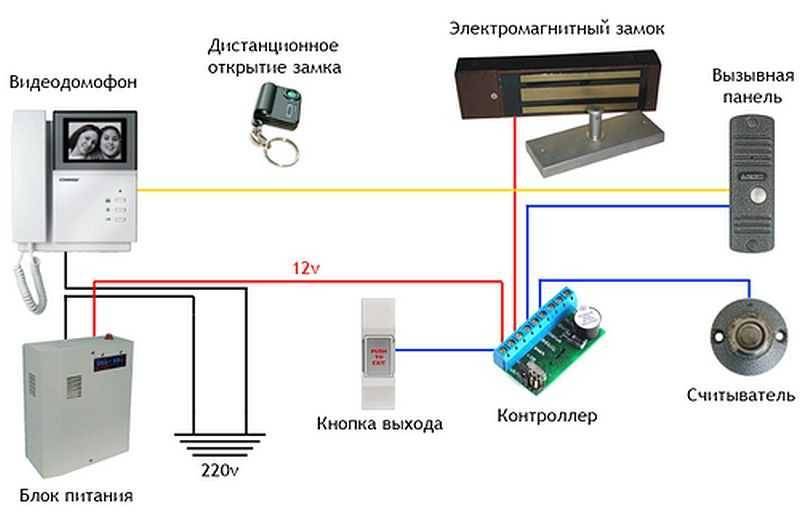

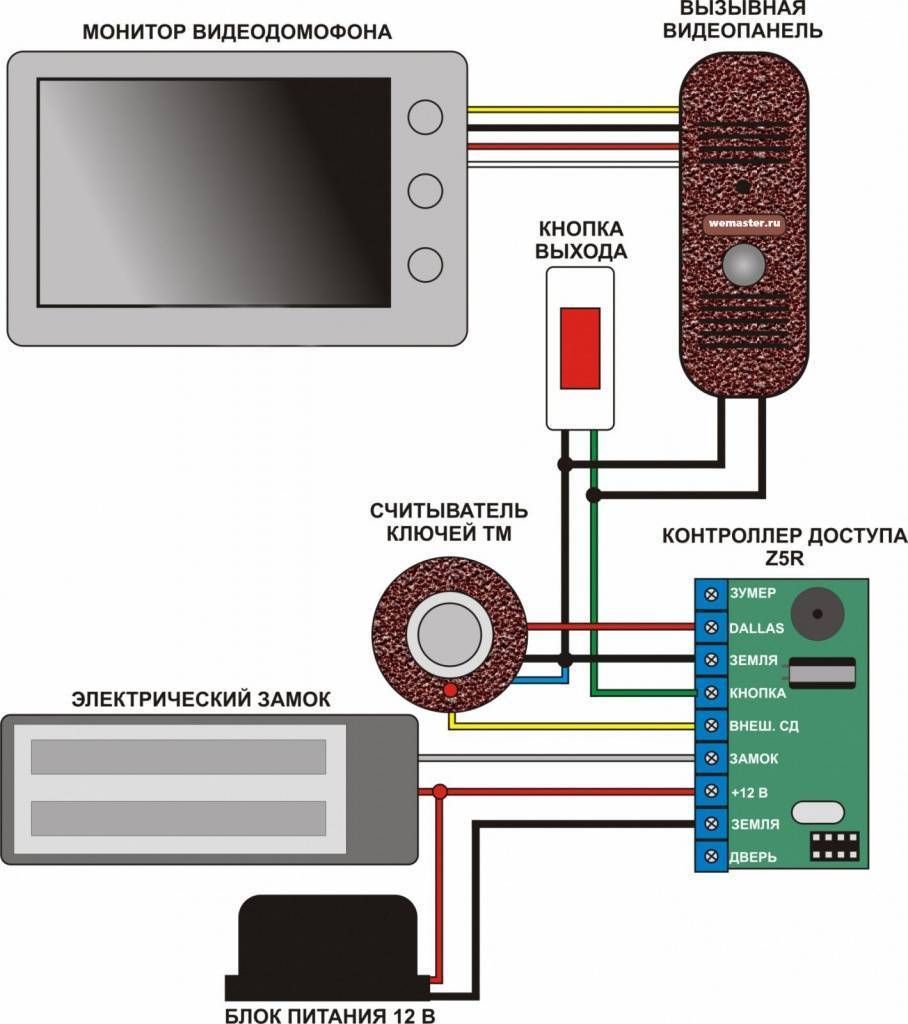

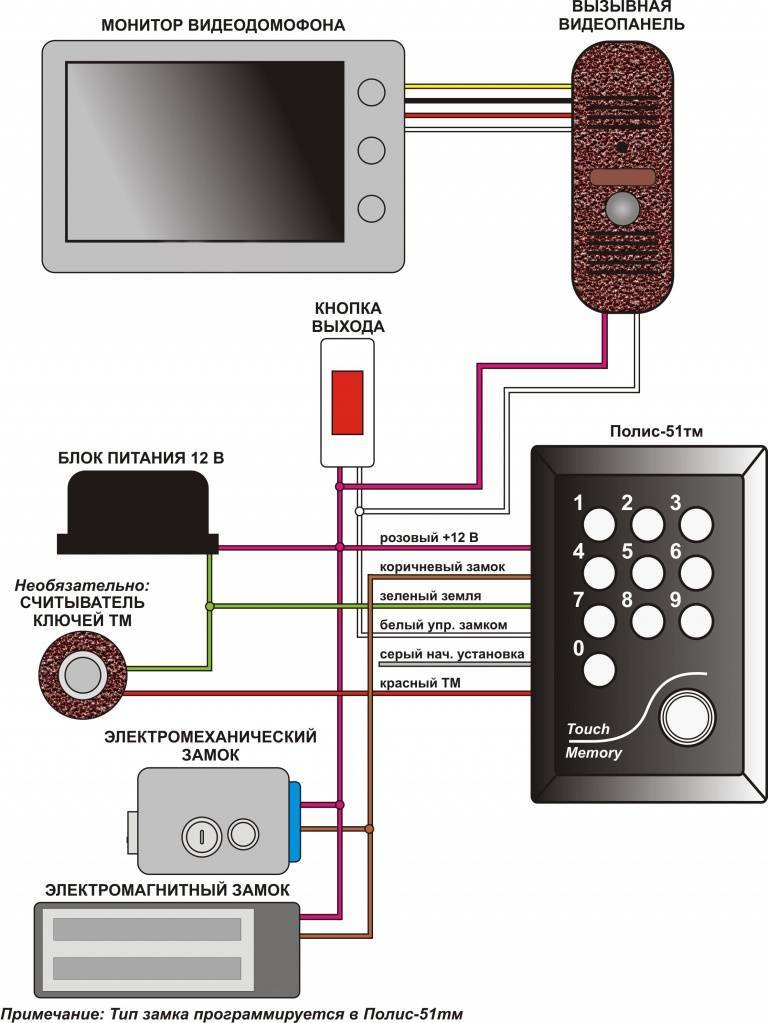

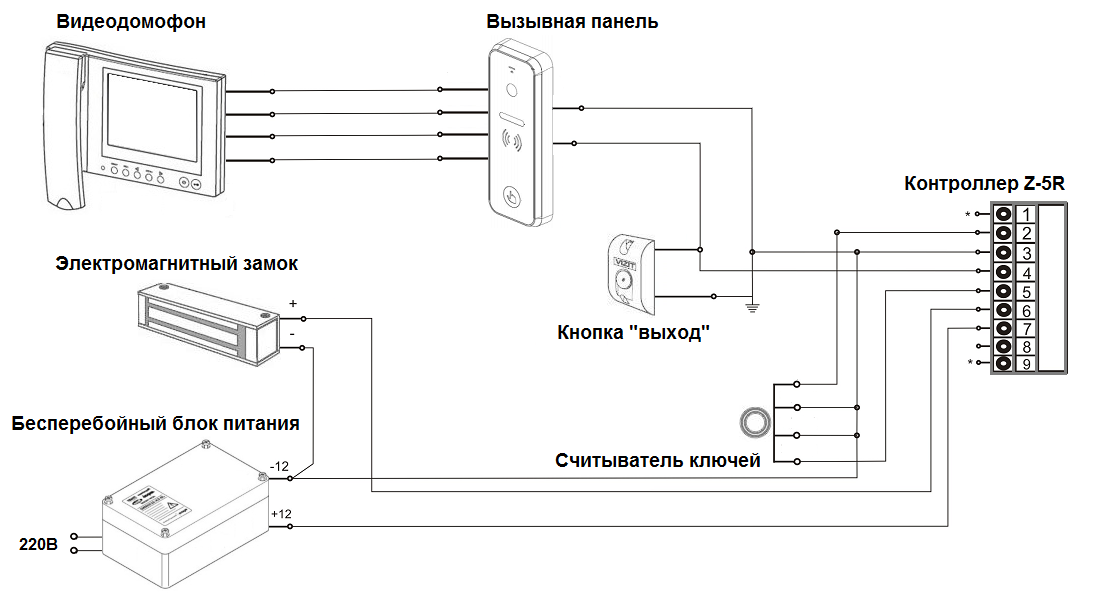

Схема установки видеодомофона
Шаг 5. Для прокладки проводов в холе крепится короб 1х1,6 см, затем протягиваются провода от питания и видеонаблюдения.
Видеомонитор (1) устанавливается в помещении и отображает картинку, передаваемую камерой на вызывной панели
Шаг 6. Вешается монитор, к нему подключаются провода (согласно инструкции):
- белый для видео;
- зеленый для монитора (общий);
- желтый для звука;
- красный для +12 Bт.
В большинстве случаев подобные мониторы оборудуются пружинными контактами: на них нажимают, вставляют кабель и отпускают – контакт зажимается. Все провода предварительно зачищаются.
Если в инструкции детальной схемы нет, ее всегда можно найти в Интернете.
Вызывная панель (2) – устанавливается снаружи, рядом с входной дверью (калиткой)
Шаг 7. Далее следует установка замка. Желательно выбирать электромагнитный, т. к. он способен функционировать даже без электричества. Изнутри замок будет открываться с помощью механической кнопки, а снаружи – электромагнитным ключом.
Электромеханический замок (5) устанавливается на дверь
Замок устанавливается на неоткрывающейся стороне дверного полотна, «ответка» – на открывающейся, но таким образом, чтобы камера находилась в полутора метрах от пола (максимум – 1,6 м). Для крепления камеры в двери проделываются отверстия, далее используют винты с маркировкой «MБ». Отверстия закрываются декоративными заглушками.
Электромагнитный замок (4) устанавливается на дверной косяк, на дверь устанавливается металлическая пластина. Замки классифицируются по силе удержания от 100 до 450 кг
Шаг 8. Затем устанавливается доводчик для регулировки скорости закрывания двери. Посредством регулировочных винтов задается скорость «дохлопа», после чего доводчик закрывается крышкой.

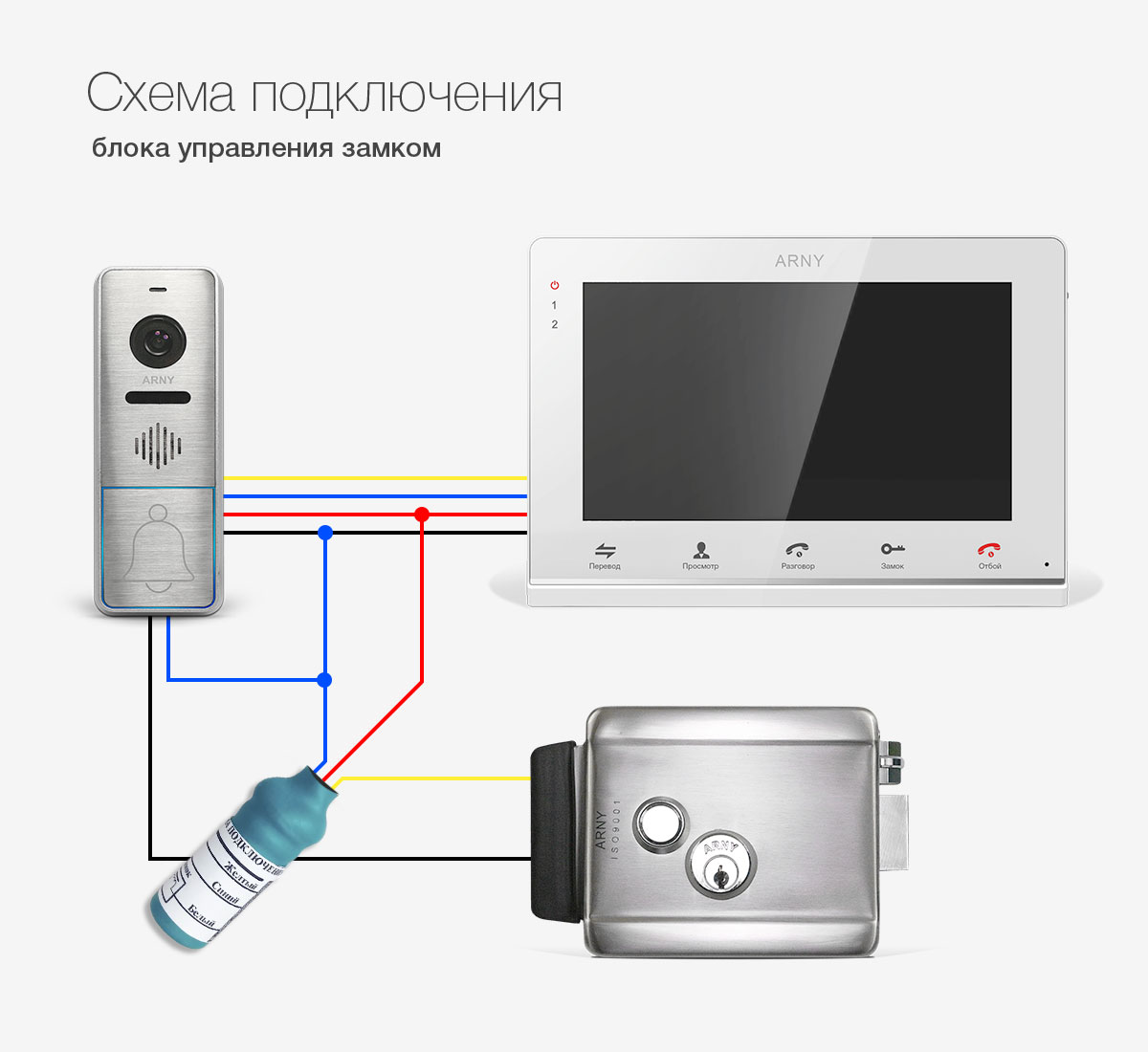

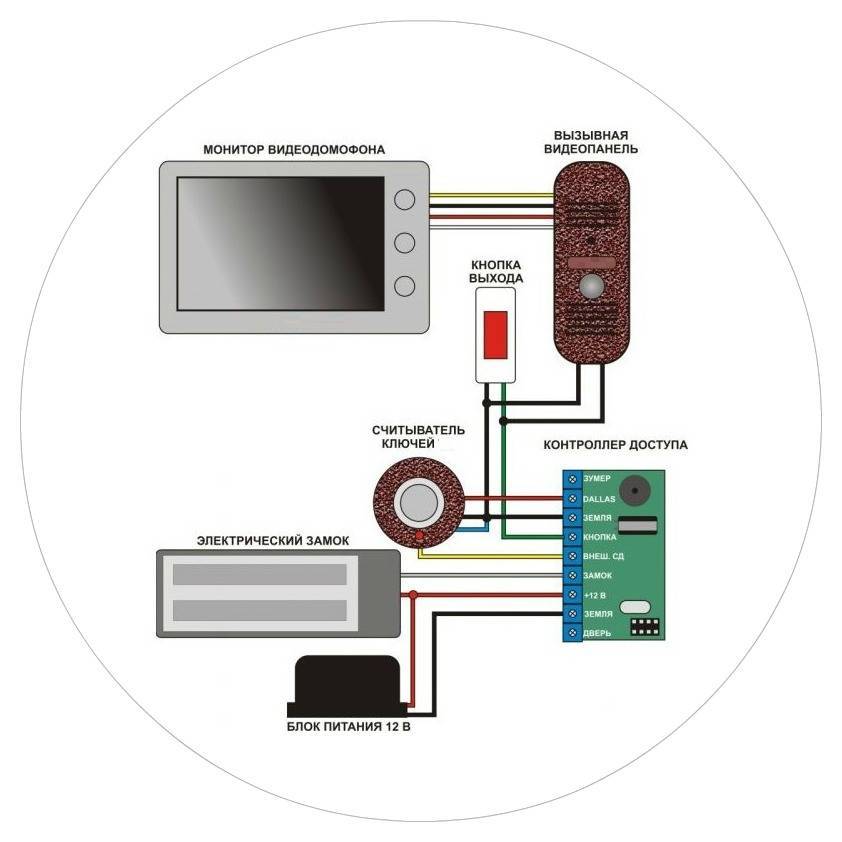

Контролер (3) предназначен для управления электромагнитным замком. В его памяти хранятся коды электронных ключей
Шаг 9. Устанавливаются контроллеры. Обычно в комплекте они идут парой – один управляет замком, второй контролирует считыватель Тоuch Memorу (для открывания электромагнитным ключом). Последняя опция и позволяет устанавливать подобные видеофоны в многоквартирных домах, но с предварительной считкой всех ключей от подъезда.
Кнопка выхода (6) устанавливается для открывания двери изнутри
Источник электропитания (обязательно стабилизированный) подключается к энергосберегающей лампе и крепится под потолком.
Считыватель электронных ключей предназначен для считывания кода с электронного ключа и дает команду контролеру на открытие электромагнитного замка
Шаг 10. Подключаются все провода (старым добрым методом «скрутки») и изолируются термоусадочным кембриком.
Ключи для видеодомофона
Как подключается домофон
В комплекте с домофоном обычно идут все комплектующие элементы:
- Внешний блок.
- Электромагнитный замок.
- Кнопка выхода из подъезда.
Комплектующие
Тип монтажа домофонной системы может быть двух способов. Обычно используют координатную схему подключения. Также существует и цифровая система подключения. Рассмотрим подробнее каждые из схем.

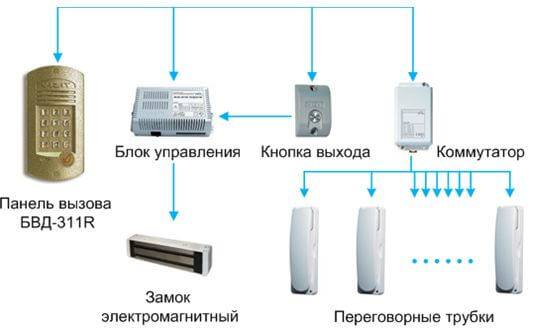

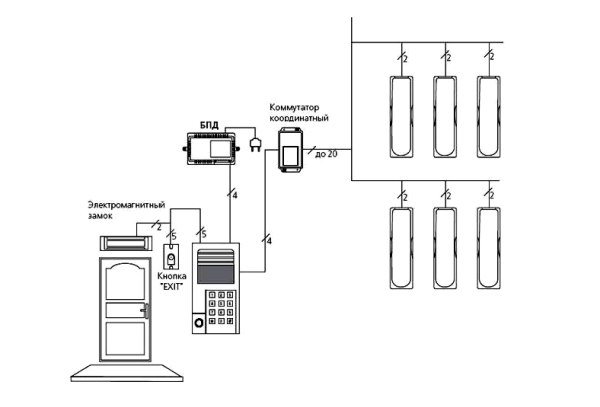

Координатная схема подсоединения
Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).
На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.
Цифровая схема
Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.
При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.
Инструкция к аналоговой системе
Как смонтировать домофон в квартире

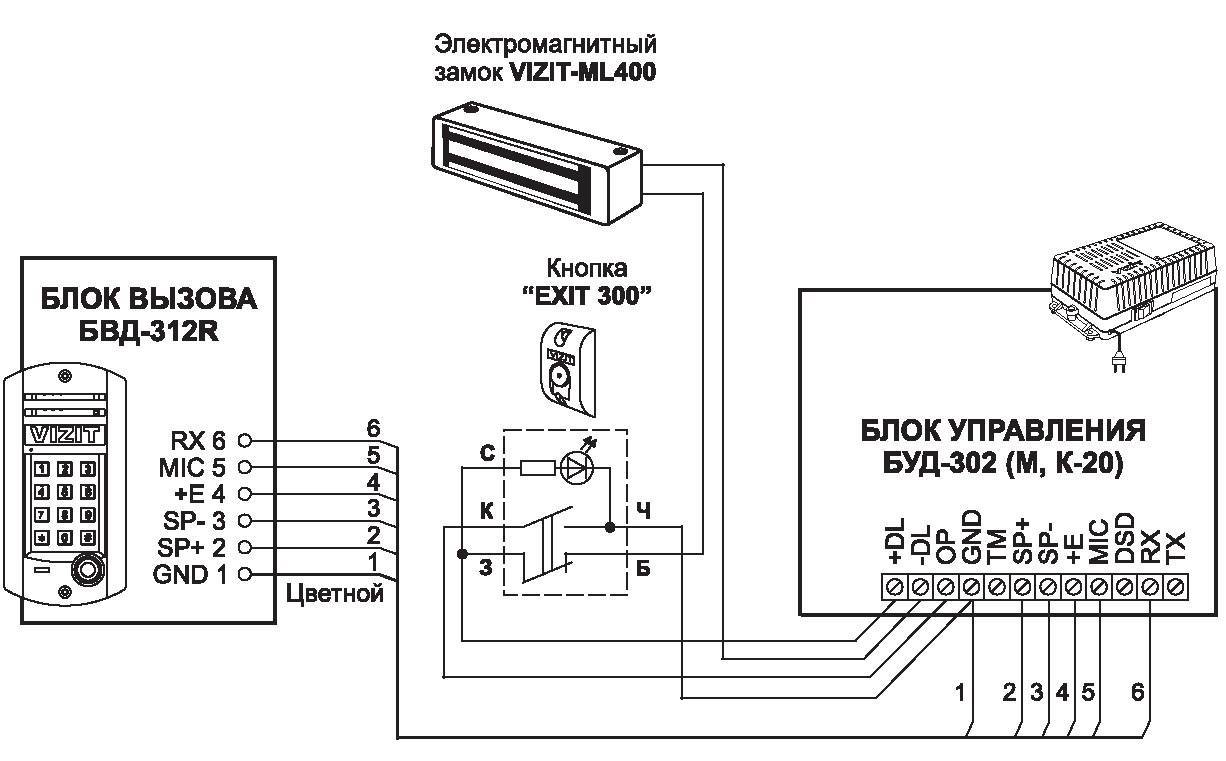

Принцип подключения домофона в квартире мало чем отличается от частного дома. Единственное, значительно увеличивается метраж кабелей, а также требуется специальная коммутационная аппаратура для связи всех абонентов с вызывной панелью. Теперь подробнее. Начнем традиционно со схемы:
Стоит отметить, что на входной двери в подъезде обычно устанавливается магнитный замок, с большой силой удержания.
Пожалуй, самый сложный этап – это подключить домофон к вызывной панели на входе в парадную. Начинаем с прокладки кабеля от квартиры к щитку, расположенному на лестничной площадке. Ведем провод от квартиры до щитка, укладывая его в пластиковый кабель-канал, затем аккуратно спускаем вниз по шахте подъездного щитка до первого этажа. Далее, укладывая в гофру, ведем к панели вызова или же к месту установки коммутатора.

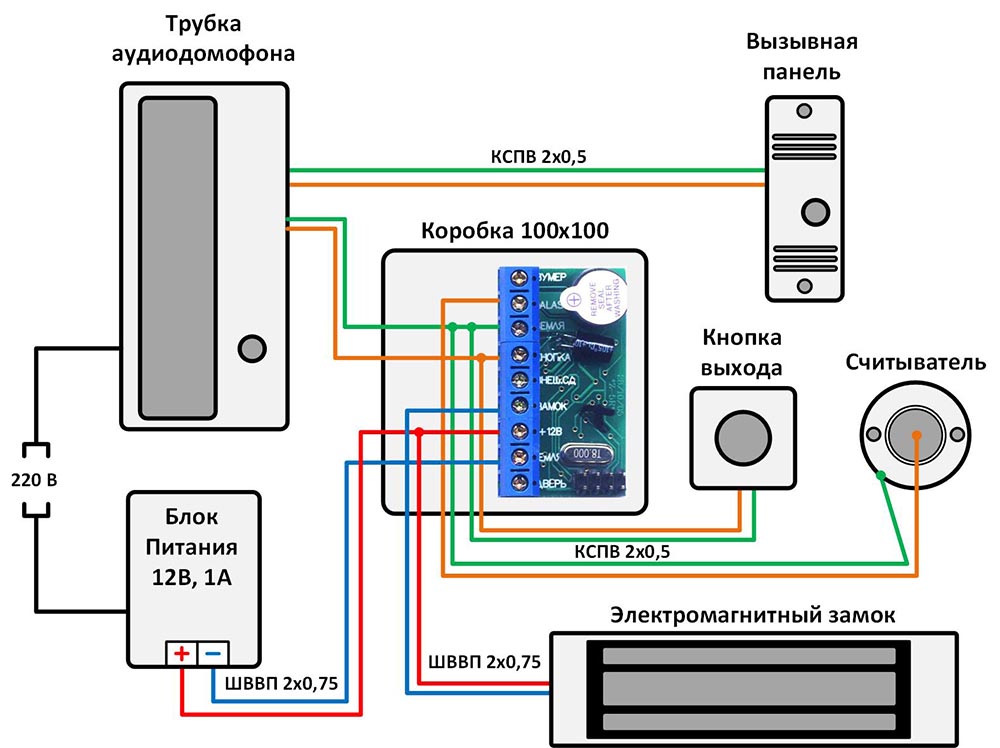

Затем необходимо установить и подключить трубку. Место установки должно быть удобным и доступным – как и в случае с видеодомофоном в частном доме это стена около входной двери. Прикручиваем ее саморезами в заранее забитые дюбеля. Перейдем к подключению домофона в квартире. Сняв переднюю лицевую крышку, увидим клеммы. Их может быть две или четыре, в зависимости от выбранного типа устройства. Наличие четырех клемм говорит о возможности подключения еще одной дополнительной переговорной трубки. На фото показано порядок подсоединения:
Также можно организовать более простое подключение, когда вызывное устройство монтируется непосредственно за входной квартирной дверью, как на картинке:
В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.
В завершение статьи хотелось бы поговорить о том, какими проводами пользоваться. Как было сказано выше, для подключения видеодомофона используйте сигнальные кабели типа КВК П 2 2х0,75 или витую пару FTP 4x2x0,51. Присоединить аудиотрубку можно двухжильным телефонным проводом или витой парой. Для запитки электрозамка подойдет двухжильный кабель ШВВП 2х0,75.
Также отметим один важный нюанс касаемо электрозамков, связанный с доступом в помещение. При отключении электроэнергии электромагнитный замок перестанет работать и дверь откроется автоматически, электромеханический же все равно будет оставаться закрытым
Помните об этой важной детали как на этапе эксплуатации, так и в процессе выбора комплекта для собственных условий
Вот по такому принципу производится установка и подключение домофона своими руками. Как вы видите, в частном доме и квартире не сложно самостоятельно выполнить монтаж, главное знать предоставленные правила и иметь под рукой подходящий инструмент!
Будет интересно прочитать:
Нравится
