Устройство откатных ворот своими руками: пошаговая инструкция монтажа модели с электроприводом

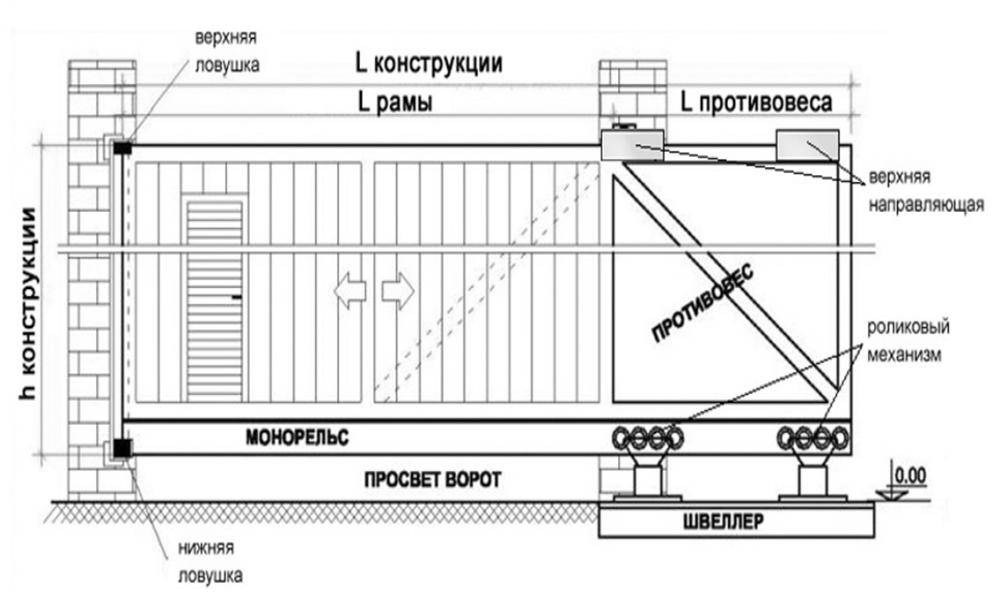

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

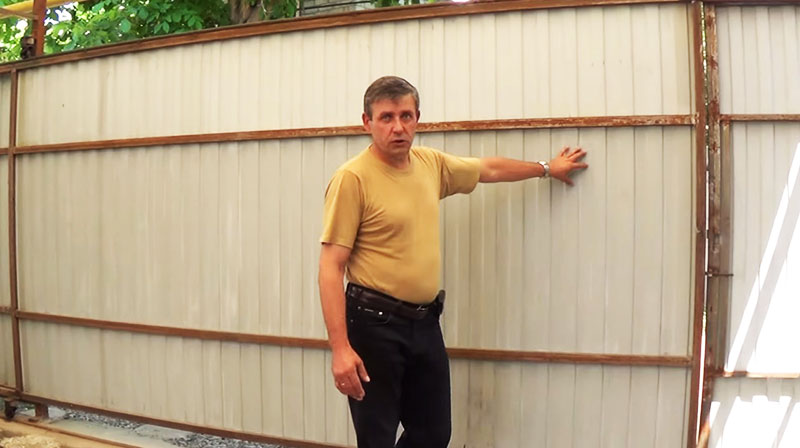

ФОТО: youtube.comОткатные ворота
ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы воротФОТО: youtube.comОкраска рамы ворот

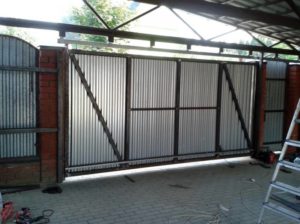

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

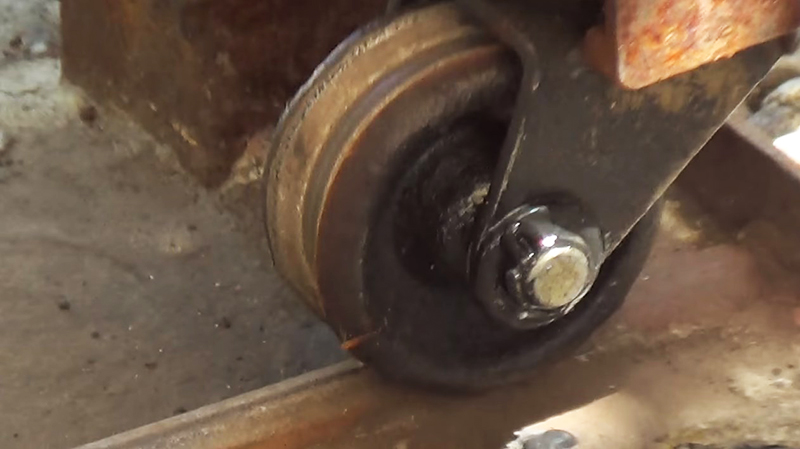

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Регулировка рейки откатных ворот

Каждая метровая рейка крепится на месте тремя болтами, ослабив их можно поднять или опустить рейку на 3 – 5 мм. Рейку необходимо выставить таким образом, чтобы зазор с приводной шестерней привода по всей длине рейки составлял 1 – 2 мм. А в местах стыка между частями рейки, не было резкого перепада между зубьями, это может привести к ударам по шестерне привода во время движения. Рейка и шестерня привода ни в коем случае не должны быть в зажатом состоянии, это приведет к затруднению перемещения створки, износу рейки и поломке редуктора или электромотора. Во время работы, шестерня привода должна «гладить» и легко перемещать через себя рейку, а не с трудом проворачивать и проталкивать. Регулировка рейки откатных ворот не займёт много времени и усилий, но продлит жизнь электромотора и сделает работу ворот тихой и безопасной.

В заключение еще раз хочу обратить внимание на важность установки регулировочных подставок под ролики. Многие не придают этому должного значения. Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб

Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики

Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб. Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики.

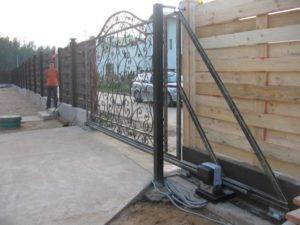

Регулировка привода откатных ворот

Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения створки, запомнит на сколько надо переместить ворота для полного закрытия/открытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру регулировки привода не имеет смысла, так как у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики»

Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики

Техническая поддержка «Алютех»: 8-800-333-6200 (все изделия производства «Алютех», автоматика «Алютех», «An-Motors» и «Comunello»).

Техническая поддержка «ДоорХан»: 8-495-933-2433, 8-495-933-2400 (все изделия производства «DoorHan» и автоматика).

Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все изделия производства «Hoermann» и автоматика).

Техническая поддержка «NICE»: 8-800-333-1717.

Техническая поддержка «CAME»: 8 (800) 200-15-50, 8 (495) 739-00-71.

Техническая поддержка «FAAC»: 7 (495) 646-87-40, +7 (800) 555-27-40.

Техническая поддержка «BFT»: (495) 221-51-17.

Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Вроде бы ничего не забыл и рассмотрел самые важные моменты. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать откатные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание откатных ворот и установленной автоматики: NICE, CAME, FAAC, BFT, An-Motors, Comunello, Алютех, DoorHanи Херманн, выполним работы любой сложности.

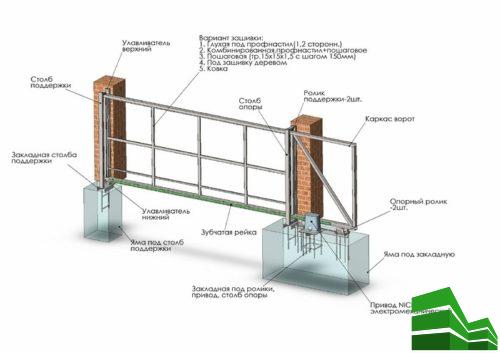

Порядок монтажа

Долговечность и безотказность ограждающей конструкции во многом зависит от того, насколько грамотно выполнен ее монтаж

Особое внимание в этом случае должно уделяться столбам, которые воспринимают создаваемую забором и воротами нагрузку

Опора для забора

Именно поэтому монтаж любого забора всегда начинаются с установки столбов. Для их изготовления чаще всего используются трубы, а не какой-то другой прокат. На многих фото можно найти варианты оформления столбов, изготовленных из труб с различной формой поперечного сечения. Вместо нового проката в этом случае лучше приобрести трубы, которые уже были в употреблении. По своим прочностным характеристикам они не уступают новым, а вот стоимость таких столбов намного ниже. Посмотрев фото, никто не сможет наверняка сказать, из каких именно труб были изготовлены конкретные столбы.

Пример отделки столбов

Диаметр труб следует согласовать с нагрузкой, которую будут испытывать столбы. Для этого должна быть тщательно проработана схема расположения столбов. Каким в конечном итоге окажется диаметр труб, будет зависеть от прикладываемой к столбам нагрузки и ширине пролета. Чем шире пролет, тем большую нагрузку воспринимают столбы ограждения и тем больше должен быть диаметр закупаемых труб.

Размер опор зависит от нагрузки

Затем готовится фундамент, протяженность которого зависит от характеристик монтируемой системы. Для изготовления фундамента, так же как и в случае столбов, следует выбирать материал, обладающий достаточными прочностными характеристиками. В процессе эксплуатации фундамент будет подвергаться не только эксплуатационной нагрузке, но и воздействию атмосферных осадков. Об этом следует помнить, выбирая состав бетона для заливки фундамента.

На следующем этапе армированные закладные размещают в подготовленном фундаменте. Изготавливает каркас ворот и выполняется его обшивка. Как только полная отделка створок будет завершена, устанавливают роликовую систему.

Каркас ворот

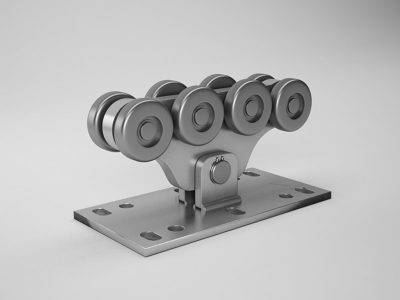

Варианты крепления каретки

Каретка может крепиться посредством сварки и с использованием шпилек. Последний вариант предполагает подготовку специальных отверстий в швеллере и нарезание резьбы. В процессе установки должна быть обеспечена высокая точность. Отклонение от заданного положения практически не должно быть. Посадочные отверстия также просверливаются в каретках.

Отдав предпочтение креплению с помощью шпилек, можно обеспечить ремонтопригодность монтируемой конструкции, так как тележку в этом случае можно будет легко снять, а затем установить на прежнее место. Однако необходимость регулировки монтируемой системы значительно увеличивает продолжительность монтажа откатных ворот.

Пример крепления каретки

При использовании сварного соединения монтируемую конструкцию можно сделать ремонтопригодной, если каретки приварить в легкодоступных местах. В таком случае при возникновении потребности в ремонте достаточно будет срезать сварной шов, за затем приварить каретку обратной в соответствии с заданной схемой.

Шпилечному соединению можно отдать предпочтение в случае приобретения готового изделия. В этом случае шпильки изначально изготавливаются под конкретную систему, а потому ее монтаж не вызовет особых нареканий. Правда, общая стоимость работ в этом случае несколько повысится.

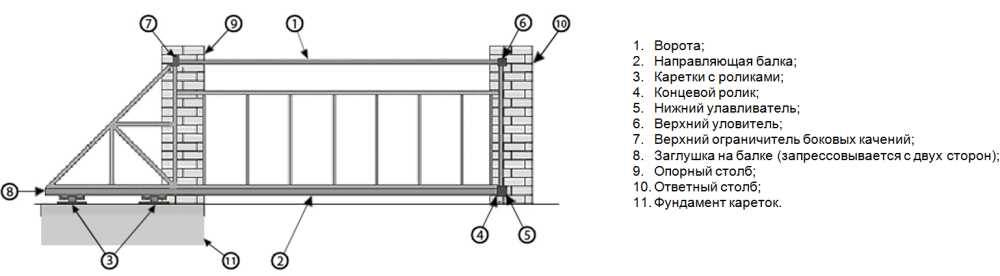

Основные этапы

Монтаж выполняются в следующей последовательности:

• Направляющая балка приваривается к каркасу ворот;
• Под роликовые опоры устанавливаются регулировочные подставки;
• Заграждающая конструкция в собранном виде накатывается на каретку;
• Устанавливается концевой ролик и закрепляется скоба, используемая для предотвращения боковых раскачиваний;
• Проверяется, сколько плавно движется каркас ворот;
• Приваривается верхний и нижний улавливающий портал, столб-ловитель к закладным;
• Контролируется, насколько правильно выполнена установка. Размещение всех комплектующих системы проверяется с помощью схемы.

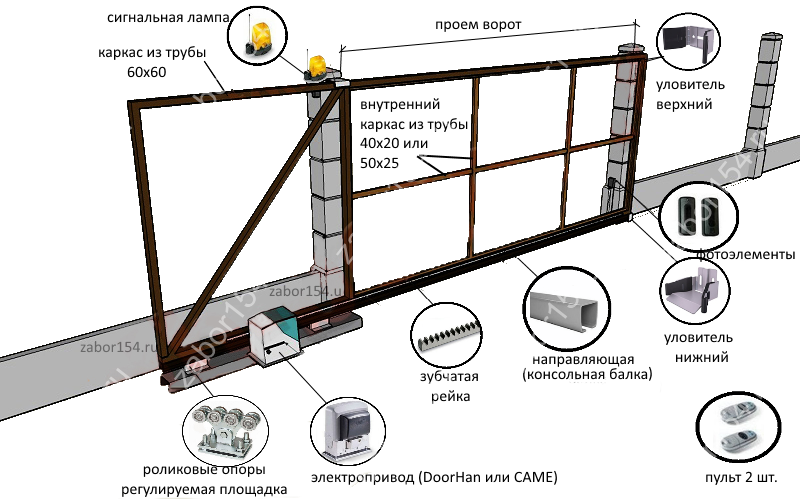

Монтаж откатных ворот

Таким образом, для каждого типа откатных ворот необходимо приобретать комплект опор с подходящим конструктивным исполнением. Только такие изделия способны выдержать создаваемую воротами нагрузку. В процессе выбора комплекта следует руководствоваться определенными критериями, которые обязательно помогут сделать правильный выбор. При этом стоимость комплекта не стоит рассматривать как основной фактор. Если выбор конструкции и монтаж выполнены правильно, роликовая каретка сможет проработать достаточно долго, не создавая проблем во время эксплуатации, не требуя ремонта или замены.

Простые откатные ворота своими руками

Откатные ворота своими руками — это проект, который требует времени, терпения и некоторых навыков, но позволяет создать удобную и надежную конструкцию. Вот подробная инструкция, как это можно сделать.

• Подготовка. прежде всего, вам потребуются материалы и инструменты. Среди материалов. металлические профили для создания рамы и створки ворот, ролики, направляющие, а также привод для автоматизации (если это предусмотрено). Инструменты включают в себя измерительную ленту, уровень, болгарку, сварочный аппарат.
• Расчеты. определите размеры ваших ворот, основываясь на размерах проезда и свободного пространства рядом с ним.
• Создание рамы. используйте металлические профили для создания рамы ворот, учитывая заранее выбранные размеры. Приварите профили друг к другу, образуя прямоугольник или квадрат.
• Установка роликов и направляющих. установите направляющие на раму ворот и ролики на подходящее место на заборе или стене.
• Установка створки ворот. после того, как ролики и направляющие установлены, можно приступить к установке створки ворот. Она должна плавно двигаться вдоль направляющих.
• Установка привода (если предусмотрено). привод следует установить согласно инструкции производителя. Он может быть как механическим, так и электрическим.
• Финальные штрихи. в завершение можно покрасить ворота или обработать их антикоррозийным средством для продления срока службы. Также убедитесь, что ворота без проблем открываются и закрываются.

Инструкция по установке ворот

Как установить откатные ворота? Краткая инструкция может помочь провести все операции самому. В целом, установка откатных ворот включает такие основные этапы: заливка фундамента, изготовление рамы с консолью, монтаж раздвижной и контролирующей систем.

Инструмент для монтажа.

При установке откатных ворот своими руками следует заранее подготовить следующий инструмент:

• аппарат для сварки;
• болгарка;
• электрическая дрель;
• вибратор для бетона;
• перфоратор;
• лопата;
• шпатель;
• мастерок;
• молоток;
• машина для шлифования;
• ножовка;
• уровень;
• рулетка.

https://youtube.com/watch?v=_4elspwu3qU

Заливка фундамента осуществляется бетоном марки не хуже М300 (на основе портландцемента М400). Раствор заливается слоями с тщательным уплотнением массы (лучше всего использовать вибратор). В верхней части ленты фундамента закладывается (утапливается) швеллер шириной не менее 15 см, к которому крепятся опорные ролики. Он при укладке приваривается к фундаментной арматуре. Горизонтальность швеллера выставляется уровнем, а осевая линия строго соответствует осевой линии отката полотна ворот.

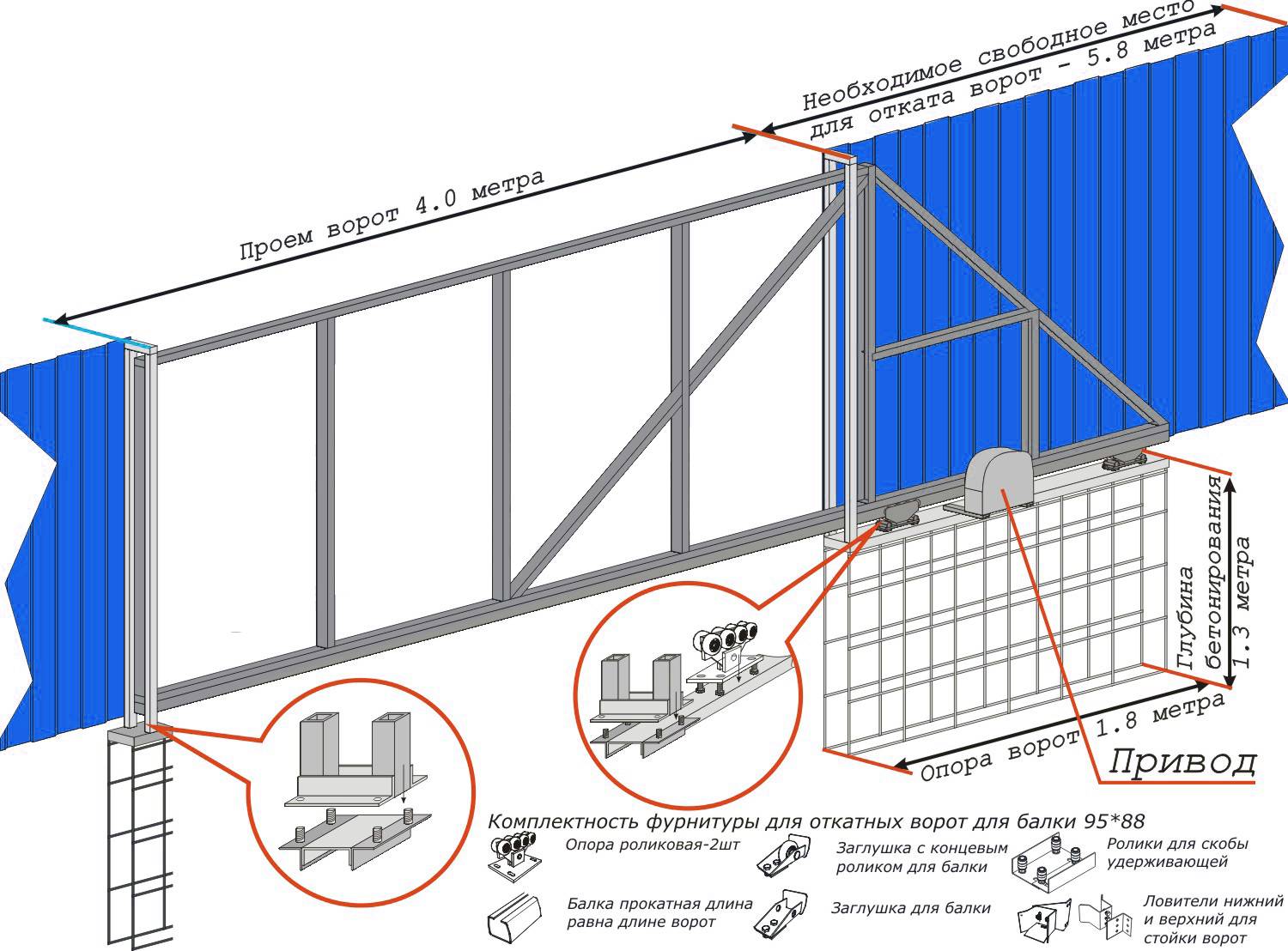

Рама сваривается из плоской трубы размером 5х5 или 6х4 см со стенкой 1,8-2,5 мм. Нижний горизонтальный элемент имеет длину, равную воротному проему и длине консольной части. К нему крепятся 2 вертикальные стойки высотой, аналогичной размеру ворот, а между ними приваривается верхняя горизонтальная труба, т. е. создается прямоугольник воротного каркаса, закрывающего въездной проем. Затем нижний конец соединяется с верхним углом трубой.

Установка откатной системы.

https://youtube.com/watch?v=BUmomxfYS1w

Монтаж откатных ворот на свое место начинается с закрепления закладных профилей на воротные стойки. Обычно применяется плоская труба размером 6х3 см. На закладные элементы с одной стороны крепятся улавливатели. Регулировка ворот при установке заключается в попадании кромки полотна точно в улавливатель за счет согласования с установкой верхнего ограничителя и опорных роликов. Верхний ограничитель закрепляется на противоположной стороне ворот. Опорные ролики монтируются на швеллере через пластины, предусматривающие их регулировку.

Откатные ворота могут вызвать определенные сложности при установке своими руками. Наличие такой конструкции полностью компенсирует потраченные силы и средства за счет своей практичности и привлекательного вида.

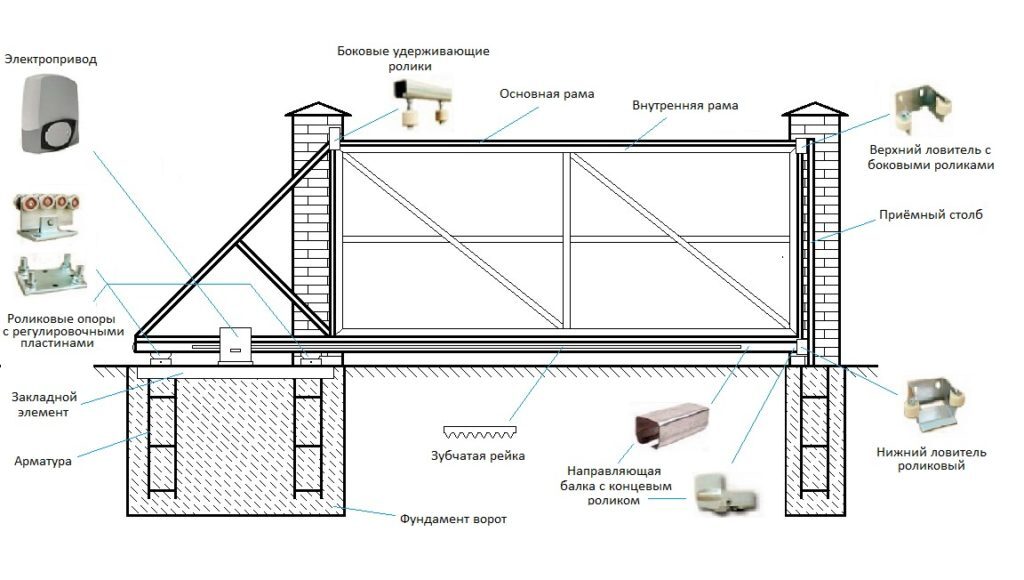

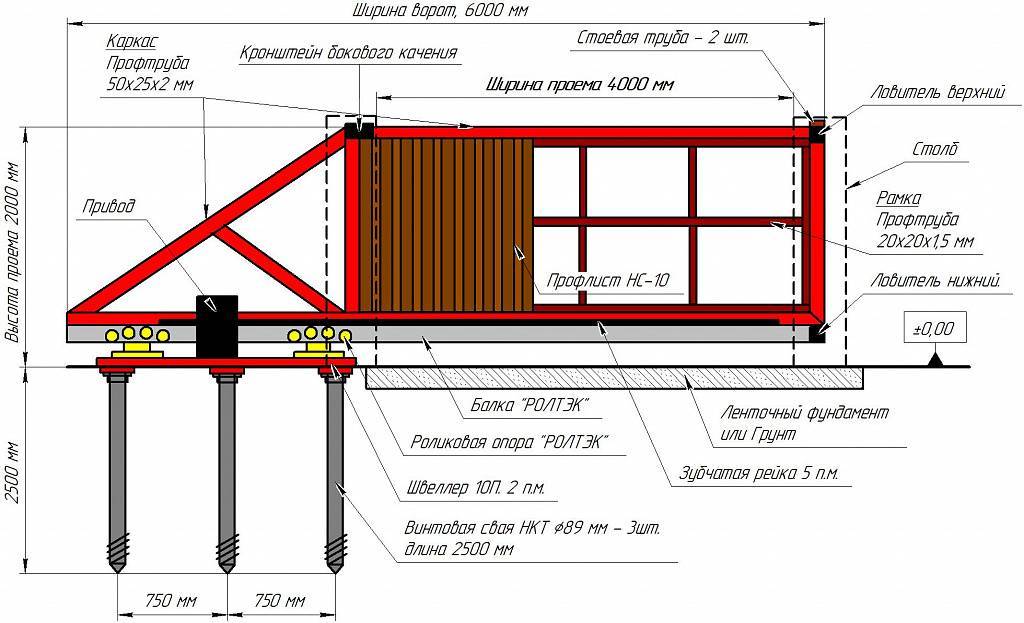

Чертеж откатных ворот с электроприводом

Создание чертежа откатных ворот с электроприводом — это сложная задача, требующая технических навыков и знания спецификаций откатных ворот. Вот базовые шаги для создания чертежа:

• Определите размеры. Перед началом рисования чертежа, вам необходимо определить размеры ваших ворот, включая высоту, ширину и глубину.
• Разметьте основные элементы. На чертеже должны быть указаны основные элементы ворот, такие как столбы, направляющие и сама створка ворот.
• Детали электропривода. Это включает в себя мотор, шкивы, тросы и другие элементы системы электропривода. Вам необходимо указать, где и как они будут расположены.
• Дополнительные элементы. Не забудьте отметить на чертеже места для установки датчиков безопасности, встроенного освещения или других элементов системы.
• Подробности. Включите масштаб, направления, обозначения и примечания, чтобы упростить процесс сборки.

Если у вас нет необходимых навыков или уверенности в своих способностях, то лучше всего обратиться к профессионалам. Многие компании, специализирующиеся на установке ворот, предоставляют услуги по созданию чертежей. Также вы можете найти готовые чертежи в Интернете на специализированных сайтах или форумах.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;
• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Поэтапный монтаж откатных ворот

Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.

Этапы:

• Возведение стоек;
• Подготовка фундаментной основы;
• Создание полотна;
• Установка ворот.

Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.

Установка столбов

Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.

Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.

Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.

При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.

Строительство фундамента

Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.

Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.

Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.

Этапы создания фундамента:

• Подготовка траншеи (метр-полтора);
• Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
• Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
• Прутки, лежащие друг напротив друга, скрепляют попарно;
• В яму устанавливают закладную, подгоняют швеллер;
• Монтируют опалубку и пояс из арматуры;
• Заливают цементным раствором, утрамбовывают.

Изготовление створки

Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.

Полотно сваривают снизу вверх.

Этапы:

• Создают наружную раму. Она исполняет роль главного каркаса полотна;
• К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
• Сварочные швы шлифуют, а сами ворота грунтуют;
• Пульверизатором красят в 2-3 слоя;
• Воротное полотно обшивают профлистом, который закрепляют метизами.

Инструкция по сборке конструкции

Этапы сборки:

1. Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
2. Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
3. Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
4. При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
5. Подваривают пластины регулировки;
6. Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
7. Проверяют вертикальность положения строительным уровнем;
8. Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
9. Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
10. Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
11. При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.

По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.
