УЗО: устройство, виды, подключение с землей и без, причины срабатывания

Принцип работы УЗО

Очень наглядно принцип действия УЗО в однофазной сети, отражает следующая схема:

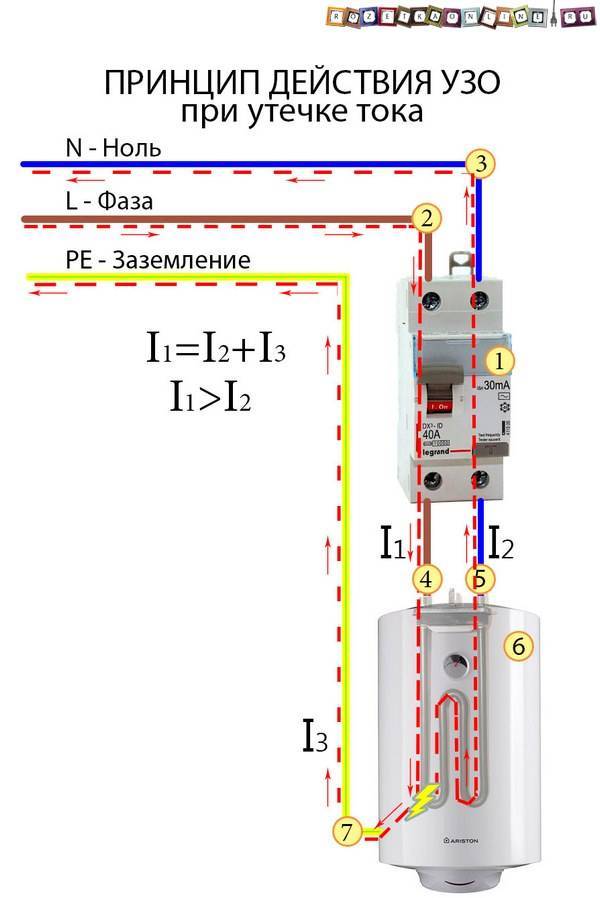

На ней изображено двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нулевой (3) проводники вводного электрического кабеля, а к нижним фазный (4) и нулевой (5) проводники, идущие на нагрузку, например, к электрической розетке, к которой подключен электроприбор – в данном случае водонагреватель (6). К корпусу которого, напрямую, минуя УЗО, подключен защитный проводник – заземление (7).

В штатном, нормальном режиме работы, электроны двигаясь по фазному проводнику проходят через УЗО на нагрузку – ТЭН водонагревателя затем выходят по нулевому проводнику, так же проходя через УЗО и направляются в землю. I1=I2

При этом токи, входящий в узо по фазному проводнику (2) и выходящий из него по нулевому (3), будут одинаковыми по значению, но противоположными по направлению.Теперь давайте представим, что нарушилась изоляция ТЭНа, и часть электрического тока, через теплоноситель – воду стало поступать на корпус водонагревателя, а затем через заземляющий проводник (7), уходить в землю.

Теперь, ток входящий по фазному проводнику (2) количественно равен сумме тока на нулевом проводнике (3), все также идущему от ТЭН через УЗО, и тока утечки, уходящего через корпус на землю (7) I1=I2+I3. Соответственно, входящий ток в устройство, больше исходящего, на величину тока утечки I1>I2.

На этом эффекте и основан принцип работы УЗО – оно определяет разницу между величиной входящего тока по фазному проводнику и исходящего по нулевому и, если она будет выше порога срабатывания, УЗО немедленно разрывает электрическую цепь.

Аналогичный принцип действия у устройства защитного отключения и при касании человеком оголенного провода под напряжением, в этом случае часть тока уходит в человеческое тело, образовавшуюся утечку сразу же обнаруживает УЗО и отключает подачу электрического тока. Всё это, как правило, происходит за доли секунд и человек не успевает получить серьезных травм.

Чтобы разобраться, как устройство защитного отключения определяет утечку тока, давайте рассмотрим устройство стандартного УЗО.

Подключение УЗО в квартире

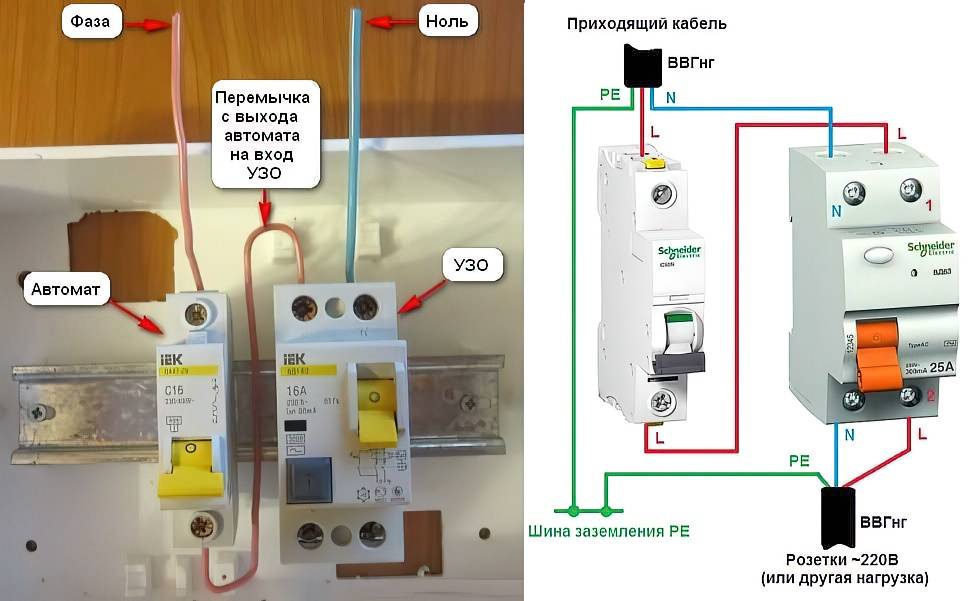

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. Рассмотрим популярные варианты, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Вариант #2 – общее УЗО для 1-фазной сети + счетчик

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

  • бракованное;
  • вышло из строя;
  • не соответствует нагрузке.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Это интересно: Подключение диммера своими руками — подробная инструкция

2 шага подключения в однофазной сети

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Внизу размещены клеммы выхода, для фиксации соответствующих проводов пользователя. Размещение элементов подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Назначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.


Устройство УЗО

Ниже, на фото показано изделие со снятой крышкой. На крышке схематично изображена схема включения прибора в сеть. Сверху и снизу расположены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов производится винтами.


УЗО со снятой крышкой

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I1 = I2, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить “налево”. Почему? – Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

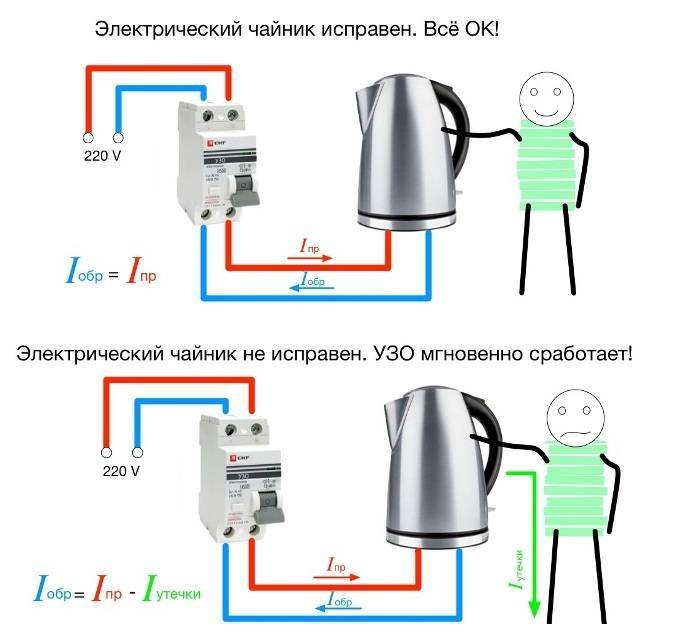

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I1 = I2 + Iу. Как частный случай, когда никакой нагрузки, кроме человека нет, I1 = Iу, I2  = 0. Так как I1 ≠ I2, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами – разностный или дифференциальный ток – и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква “Т”. Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме – обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на “теплые полы”, если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Исключения срабатывания

В некоторых случаях устройство защиты может не сработать. Не произойдет отключение, если человека ударит током, но не замкнется на землю. Причиной может стать обувь, которая не проводит электричество. Также не приведет к срабатыванию, если прикоснуться одновременно к проводу с фазой и нулю. Защитное устройство не может распознать в этих ситуациях наличие утечки тока.

УЗО работает от общего питания сети и при условии полной исправности. Если происходит обрыв нуля перед устройством защиты, а фаза под напряжением, то срабатывание не произойдет.

Также неисправности самого устройства могут стать причинами его неработоспособности. Поэтому для безупречной работы устройства защиты и своевременным отключением напряжения в случае опасности необходимо периодически проводить проверку. Для тестирования прибор оборудован специальной кнопкой для этого.

Особенности применения

Каждое устройство защиты отключения напряжения в сети имеет свои характеристики, которые необходимо учитывать при выборе устройства. Перед установкой нужно рассчитать, какой именно прибор подходит под конкретную электрическую схему. Надо знать номинальную мощность нагрузки в сети, чтобы установленное устройство могло справиться с поставленной задачей защиты. Про устройство защиты, и какие характеристики имеет устройство, написано в инструкции к каждому прибору.

Читайте так же: Электропроводка в квартире своими руками, Как подключить проходной выключатель

УЗО без земли

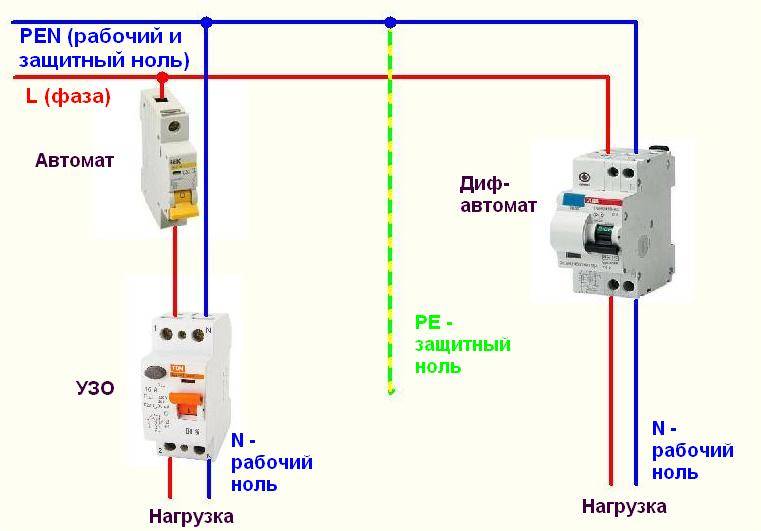

И все-таки, каким образом можно обезопасить систему TN-C? Существуют ли способы поставить в этом случае УЗО? Чтобы получить исчерпывающую информацию, следует внимательно изучить п 7.1.80 и сопутствующие ему в ПУЭ. Суммировав полученные сведения, можно составить руководство к действию:

  1. В квартиру с проводкой TN-C недопустимо ставить общее УЗО или дифавтомат.
  2. Потенциальных потребителей следует обезопасить с помощью отдельных УЗО.
  3. Защитные проводники розеток/розеточных групп в таком жилье обязательно должны быть заведены на входную нулевую клемму УЗО. Причем кратчайшим путем.
  4. Возможно каскадное подключение УЗО, при условии, что верхние устройства (те, что ближе к электровводу) чувствительнее оконечных.
  5. В квартирах с повышенным уровнем пожароопасности обязательно должны быть в наличии индивидуальные потребительские УЗО, подключенные по определенной, рекомендованной специалистами схеме. Однако допустимо здесь же поставить и общее пожарное УЗО, у которого будет 100 мА разбаланса, а номинальный ток окажется на ступень выше, нежели у защитных устройств (вне зависимости от тока отсечки автомата).

Устройство

Если рассмотреть УЗО изнутри, то можно увидеть принципиальную электрическую схему, в основе которой лежит трансформатор. Этот трансформатор называют дифференциальным или прибором тока нулевой последовательности.

В нем три обмотки:

  • Две первые (первичная и вторичная) замыкаются на фазе и нуле. Полярность подключения в данном случае не имеет значения.
  • Третья подключается к пусковому рабочему органу, который может состоять из реле или электронных приборов. Поэтому все УЗО делятся сегодня на электромеханические или электронные.

Пусковой орган напрямую связан с управляющим органом, который состоит из контактной группы (силовой) и привода. Есть в УЗО и так называемая тестовая кнопка. С ее помощью проверяется аппарат на работоспособность.


Схема устройство защитного отключения узо

Индексы УЗО-Д

В зависимости от назначения УЗО и его устройства, к названию-аббревиатуре прибора могут добавляться определенные индексы. И предварительный выбор защитного приспособления для квартиры или частного дома делается как раз по этим индексам:

  • АС — устройство, срабатывающее от разбаланса переменной составляющей тока, обладающее, как правило, противопожарной функцией, в том числе;
  • А — устройство, реагирующее на разбаланс и переменного, и пульсирующего токов;
  • В — устройство, отвечающее на ток утечки любого вида (это или промышленные «пожарные» УЗО, или УЗО-Де встроенного типа).

Дополнительные индексы, соответственно, свидетельствуют о дополнительных возможностях устройств:

  • S — опция селективного срабатывания УЗО (приборы, обладающие такой опцией, используются в энергоснабжении объектов, запитанных по двум лучам-фидерам с автоматом ввода резерва (АВР);
  • G — УЗО быстрого и сверхбыстрого действия (применяются такие устройства в детских, учебных, а также лечебных заведениях, где недопустимо «проскакивание» даже половины поражающей волны).

Важно: Бытовые УЗО индексируются редко, гораздо чаще их различают по току разбаланса и варианту исполнения

Как работает УЗО при отсутствии заземления

Когда повреждается изоляция проводов или ослабевают крепления токоведущих контактов приборов, возникают утечки токов, приводящие к нагреву проводки или искрению, в результате чего создается опасность возгорания. При случайном касании человеком оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.

В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.

Система с объединением функций рабочего N и защитного PE проводников, называется TN-C. От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело. При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.

В каких случаях УЗО необходимо

УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

  • при явном повреждении изоляции проводов в электроприборах;
  • при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
  • при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека. То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Как выбрать

Хороший электрик порекомендует вам производителя УЗО и рассчитает нагрузку, но вам нужно быть уверенным в правильности рекомендаций

А если для ремонта вы закупаете всё сами, то тем более нужно понять, на что обращать внимание при выборе устройства

Цена

Не приобретайте устройство в низшем ценовом диапазоне. Логика простая: чем более качественные компоненты внутри, тем выше цена. Например, в некоторых дешёвых устройствах нет защиты от прогара, а это может привести к воспламенению.

Дешёвый прибор может быть сделан из хрупких материалов и легко сломаться, когда вы поднимете вверх опустившийся при срабатывании рычажок. По стандарту УЗО должно быть рассчитано на 4 000 срабатываний. Это означает, что озадачиться выбором вам придётся всего лишь раз, но только в том случае, если вы приобрели качественный товар. Купив некачественное устройство, вы подвергаете риску себя и близких, не говоря уже о материальных потерях при возгорании.

Качество корпуса

Обращайте внимание на то, как плотно прилегают друг к другу все части устройства. Лицевая панель должна быть монолитной, а не состоять из двух половинок

Предпочтительный материал – термостойкий пластик.

Вес устройства

Отдавайте предпочтение более тяжёлым устройствам. Если УЗО лёгкое, значит, производитель сэкономил на качестве внутренних компонентов.
