Вентфасад с Облицовкой Сайдингом: Особенности Устройства

Видео-сюжет о проведении монтажных работ по вентилируемому фасаду

Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.

Резюмируя вышесказанное, можно сделать следующие выводы:

• технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
• имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».

Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.

Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.

Советы до начала работы

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей. Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т

н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки

Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

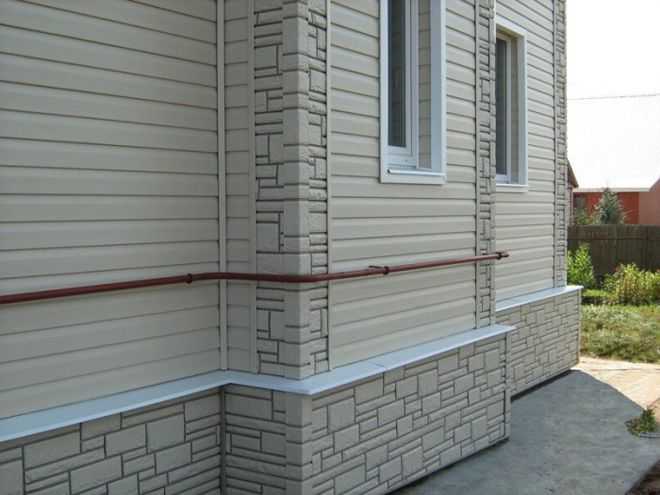

Облицовка фасада сайдингом

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

Устройство вентфасада – виды навесных фасадных систем

Монтаж нвф (вентилируемых фасадов) — это важный этап строительства, обеспечивающий не только эффективную теплоизоляцию, но и стильный внешний вид здания. В данной статье мы предоставим пошаговую инструкцию с фото- и видеоматериалами, которая поможет вам правильно устроить вентфасад, обеспечивая долговечность и красоту вашего дома. Независимо от размеров и типа здания, монтаж нвф может значительно улучшить его энергоэффективность и внешний вид.

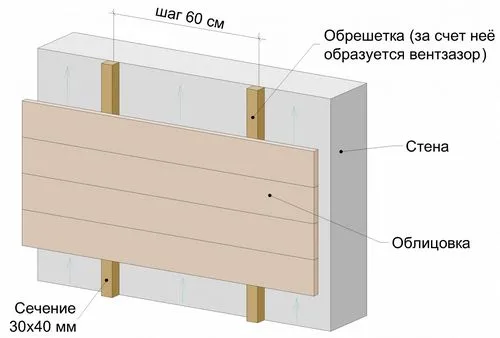

Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

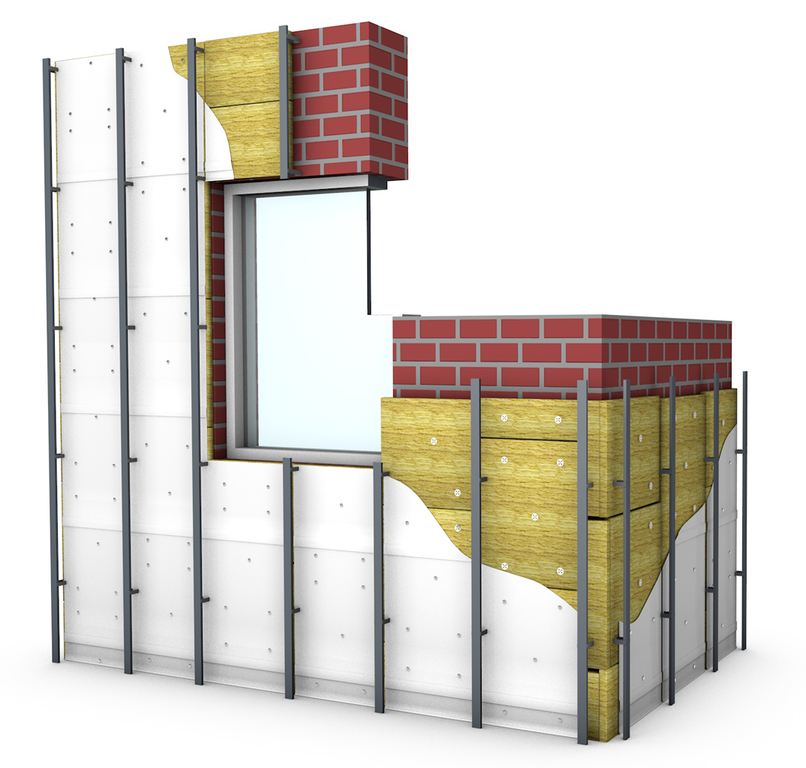

Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

1. присутствует зазор между стеной и утеплителем;
2. при использовании теплоизоляционного материала с низкой паропроницаемостью (
3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (
4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Как избежать ошибок при монтаже вентилируемого фасада (видео)

Ошибки в устройстве облицовки

Внешний вид здания зависит в первую очередь от качества установки наружного покрытия.

Ошибки в монтаже фасада могут привести к многим неприятным последствиям

При его монтаже встречаются такие ошибки:

• монтаж при низких температурах (при потеплении плиты расширяются, деформируя всю систему);
• разрезание металлических панелей болгаркой или абразивными материалами (при нагревании разрушается структура металла, что приводит к коррозии).

Не соблюдение всех инструкций и советов специалистов при монтаже вентилируемой фасадной системы может привести к выходу из строя всей конструкции. Поэтому к данному процессу необходимо отнестись серьезно.

Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)

ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.

Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.

Достоинства и недостатки панелей

Композитные панели, как и любые другие облицовочные панели и материалы имеют свои характеристики.

К положительным качествам панелей из композитных материалов относятся показатели:

• влагоустойчивость;
• прочность;
• устойчивость к внешним воздействиям;
• пластичность панелей;
• звукоизоляция;
• легкость конструкции;
• неприхотливость в уходе;
• устойчивость к ультрафиолету;
• широкий цветовой ассортимент;
• металл внутри панели не поддается коррозии;
• легкость монтажа;
• долговечность.

Благодаря своим качествам композитные панели могут использоваться как в промышленном строительстве, так и в частом оформлении фасадов.

К недостаткам данного вида облицовочного материала можно отнести высокую стоимость покрытия по сравнению с аналогичными облицовочными материалами.

ВАЖНО! Недорогие виды композитных панелей в составе могут иметь полимерные, также алюминиевые слои, которые имеют свойство деформироваться при высокой температуре. Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить

Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Правила монтажа вентилируемой фасадной системы под кирпич

Чтобы сэкономить на дополнительной отделке, бескаркасный вентилируемый фасад удобнее сооружать из декоративного кирпича. Вариант идеален для частной жилой постройки из газоблоков.

Технология в частном домостроении реализуется двумя способами:

1. Одновременно с возведением нового дома на общий фундамент.
2. По периметру стен эксплуатируемого дома на дополнительно обустроенный фундамент из бетонной ленты или металлической подсистемы.

На этапе кладки коробки дома между газоблоками укладывают для гибкой связи с внешней оболочкой металлические анкера с выступом больше 100 мм. Крепят утеплитель и мембрану. Во время кладки кирпича второй конец крепежей перекрывается рядами. На 1 м2 гибкой связки двух стен ставят 4-6 анкеров. По углам здания, в области дверных и оконных проемов на 1 м пог. ставят 3-4 анкерных крепежей.

Анкера гибкого соединения несущей стены с декоративной облицовкой фасада

Когда облицовку сооружают по периметру эксплуатируемого здания, сначала на несущие стены крепят анкера, потом насаживают утеплитель с пароизоляционной мембраной. Второй конец анкеров вмуровывают в кирпичную кладку по мере выгонки рядов.

Кладка кирпичной оболочки

Гибкая связка не способствует растрескиванию швов во время неравномерного проседания параллельных стен из газоблоков и кирпичей. Утеплитель с мембраной к коробке дома прижимает распорная шайба, насаженная на стержень каждого анкера.

Кроме анкеров, для гибкой связки между рядами кладки укладывают перфорированные ленты, базальтовые стержни с винтовым анкером на конце.

Правила эксплуатации и ухода

Чтобы исправно работала вентиляция под облицовкой дома, технические зазоры очищают от загрязнения. Получившую механическое повреждение панель меняют, чтобы внутрь вентиляционного пространства не попал мусор. Облицовку по мере загрязнения отмывают от грязи. Не забываем о предназначении облицовки – красивый внешний вид! Способы очистки и разрешенные для мытья средства указывает производитель панелей в документации.

Ответы на часто задаваемые вопросы

Из каких элементов состоит вентилируемый фасад?

Конструкция состоит из силового каркаса, теплоизоляции, мембраны ветрозащиты и пароизоляции, вентилируемого зазора, внешней облицовки.

Как сэкономить на монтаже фасада дома?

Дешевле обойдется фасад, где материалами использован оцинкованный профиль для силового каркаса. В качестве бюджетной облицовки рассматривают панели из оцинкованного металлопроката или пластика.

Какие материалы необходимы для вентилируемого фасада?

Для работ понадобится профиль и подвесы для силового каркаса, теплоизоляция, мембрана ветрозащиты и пароизоляции, фасадные панели с элементами крепежей.

Какой утеплитель применяют в вентилируемой фасадной системе?

Для утепления фасадной системы применяют базальтовую вату и экструдированный пенополистирол.

Какие отличия у вентилируемого и обычного фасада?

В отличие от обычного мокрого, вентилируемый фасад под наружной облицовкой имеет зазор для циркуляции воздуха.

Можно сделать вентилируемый фасад без укладки теплоизоляции?

Когда частный дом не требует утепления, навешивают холодный вентилируемый фасад без теплоизоляции для выравнивания и украшения стен.

Термопанели

Являются одной из сравнительно новых технологий, которая успела зарекомендовать себя как максимально эффективная и надежная. Срок эксплуатации термопанелей, по прогнозам производителя, составляет до 50 лет. Из очевидных преимуществ отметим отличную паропроницаемость, позволяющую стенам дома дышать и осуществлять нормальный влагообмен. Также небольшой вес, устойчивость к ультрафиолетовому излучению и воздействию других природных факторов. Устанавливаются термопанели двумя способами: каркасный и бескаркасный. Второй способ предусматривает монтаж панели непосредственно на стену.

Виды вентфасадов и их особенности

Обшивку вентилируемых фасадов выполняют специальными панелями. Большой выбор материалов дает возможность сделать экстерьер зданий любого назначения уникальным.

Наиболее востребованными являются фасадные панели из керамогранита, профнастила и сайдинга. Выбор в пользу того или иного материала обуславливается многими причинами.

В первую очередь во внимание берется функциональное назначение здания. В дальнейшем руководствуются положительными и отрицательными качествами отделки

Керамогранит

Искусственный материал, но для его изготовления используется природное сырье. Чаще всего им оформляют здания административного и общественного назначения. Может использоваться не только для отделки всего сооружения, но и для оформления только цокольного и первого этажа.

Устройство вентфасада из керамогранита имеет неоспоримые преимущества. Достойный внешний вид здания является хорошей альтернативой натуральному камню. Керамогранит не боится ни высоких, ни низких температур, хорошо переносит как сухой воздух, так и повышенную влажность. Производится в широком цветовом диапазоне.

Из-за большого веса есть определенные сложности монтажа, который могут выполнить только специалисты высокой квалификации. Ввиду этого керамогранит обходится недешево.

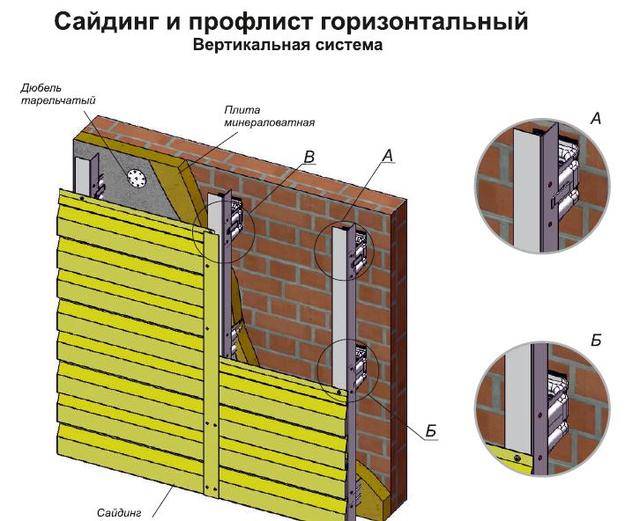

Сайдинг

Устройство вентилируемого фасада из сайдинга наиболее востребовано при наружной отделке зданий. Тому есть ряд причин.

Сайдинг производится из разных материалов: металла, дерева, пластика и т. д. Наиболее известный и применяемый – виниловый. Этот вид сайдинга выпускается в довольно широкой цветовой гамме, а также с имитацией других натуральных материалов.

Основным его плюсом является универсальность применения. Виниловым сайдингом обшивают жилые дома и хозяйственные постройки, здания производственного и складского назначения, общественные, административные и торговые строения.

Положительными характеристиками сайдинга можно считать: привлекательный внешний вид и период его эксплуатации, достигающий 50-ти лет. Сюда же относят легкость монтажа и невысокую стоимость самого материала.

Но есть и отрицательные качества – низкая устойчивость винилового сайдинга к механическим нагрузкам и малая огнестойкость. При воздействии огня материал быстро плавится.

Профнастил

Довольно часто применяется устройство вентилируемого фасада из профлиста. Это оцинкованный стальной лист, который методом холодного проката превращается в волнообразный. Форма волны может быть традиционной или трапециевидной.

Готовый лист окрашивается полимерными красками. В результате он приобретает привлекательный внешний вид и дополнительную антикоррозионную защиту.

Плюсами профлиста для отделки фасадов является максимальная скорость и простота монтажа. Цветовая гамма практически не ограничена. Кроме того, материал имеет небольшой вес (лист может крепиться на довольно тонкую обрешетку), высокую прочность и достаточно низкую цену.

Материал выпускается большими листами. При монтаже часто требуется уменьшить их площадь. Резка может нарушить защитные слои металла, что приводит к коррозии в процессе эксплуатации.

Также минусом можно назвать хорошую теплопроводность металла. В жару к фасаду практически нельзя прикоснуться. Помимо перечисленного, производители также предлагают для отделки вентилируемых фасадов натуральный камень, агломерат, фиброцементные плиты.

Подготовка фасада

Ни сайдинг, ни клинкерная плитка не боятся влияния ультрафиолета и дождевой воды. Они способны украсить любой фасад. Надежно защищают от ветра, воды, морозов. Перед монтажом при установке любого из них требуется сухой фасад здания, а также обработка его антигрибковыми растворами. Для деревянных фасадов требуется обработка пропиткой, предназначающейся для защиты от воздействия воды, предотвращающей возникновение гнилостных грибов.

Сайдинг в виду своей легкости требует основательной подготовки стен, они должны быть идеально ровными. Предварительную обработку можно провести при помощи строительного гипса, заделывая каждую трещинку. Так защита от холода получится эффективнее. Защиту от влаги перед установкой паропроницаемой мембраны следует сделать грунтовкой – это в будущем защитит скрытый материал стены от образования плесени. Если такие проявления уже наблюдались, необходимо перед обшивкой полностью избавиться от грибка, используя традиционные средства борьбы.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

https://youtube.com/watch?v=jk_ppSQLIBw

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Технология наружной облицовки

Каждый производитель предоставляет пошаговую инструкцию по монтажу. Перед тем как непосредственно приступить к работе, стоит изучить технологию, которую предлагает создатель материала.

Но не стоит останавливаться на этом. Профессиональные мастера уже знакомы с тонкостями сайдинга, потому прислушиваться к их советам тоже стоит.

Подготовка инструментов и материалов

Для установки сайдинга не придется покупать странные и особенные инструменты. Большинство из них уже есть у хорошего хозяина, а если нет, то всегда можно одолжить:

• перфоратор – для проделывания отверстий под кронштейны для установки профилей;
• болгарка с насадкой для подрезки панелей, можно воспользоваться ножницами по металлу;
• строительный уровень и отвес;
• карандаш и рулетка;
• пуансон – проделывает отверстия в тех панелях, в которых пришлось обрезать перфорированную кромку;
• молоток или шуруповерт для фиксации крепежей.

Подготовка поверхности

Подготовительный этап зависит от того, какое основание уже есть:

1. Штукатурка – трещины обязательно заделать. Если есть отслоившиеся участки, их убирают и оштукатуривают заново.
2. Дерево – полностью убрать сгнившие элементы и заменить на новые. Места, где проявилась плесень или грибок очистить и обработать антисептиком.
3. Кирпич или бетон – обязательно заделать трещины.

Все навесные конструкции убирают с поверхности стен. Они будут мешать дальнейшему процессу монтажа.

Изготовление обрешетки

Для каркаса используют дерево или металл. Первый вариант более дешевый, но недолговечный. Второй — чуть дороже, но прослужит долго и способен выдержать нагрузку побольше.

Для стенового сайдинга устанавливают вертикальную обрешетку с шагом 40-60 см между рейками каркаса, при желании можно уложить утеплитель, что сделает дом не только красивым, но и теплым. Цокольный сайдинг крепят на вертикальную обрешетку.

Монтаж панелей на фасад

Первую панель закрепляют только после того, как установлены основные доборные элементы:

• стартовая планка;
• внешние и внутренние углы;
• стыковочные планки.

Первую панель укладывают в замковую щель стартовой планки до щелчка. Далее, начинают фиксировать деталь при помощи гвоздей или саморезов. Предпочтительнее использовать второй вариант. Саморезы проще закручивать, при этом снижается риск повреждения панелей.

Совет! Любой крепеж не стоит фиксировать максимально плотно. Сайдинг должен иметь пространство для расширения.

После того как панель будет установлена, подвигайте ее из стороны в сторону. Если это возможно сделать – все выполнено правильно. Следующие панели устанавливают точно так же, как и первую. Главное время от времени проверять строительным уровнем точность установки. Если пойдет перекос еще снизу, то исправить его будет крайне сложно.
