Описание технологии монтажа вентилипуемого фасада кассетного типа

Преимущества использования

Несмотря на внушительные размеры фасадных кассет, сборка и установка панелей не занимает много времени и сил, однако этим их преимущества не исчерпываются. Какие ещё достоинства можно отметить:

солидный внешний вид делает здание уникальным и привлекает внимание окружающих;
обшивка скрывает все неровности, трещины, сколы и другие недостатки стен здания;
панели не изменяют свои габариты под воздействием перепадов температуры;
поддерживается пожарная безопасность строения;
внешний вид долгое время будет оставаться неизменным, несмотря на воздействие солнечных лучей;
надежно защищают здание от дождя и других осадков и не портятся под их воздействием.

Недостатки хоть и малочисленны, но существуют, например, большой вес изделий и высокая цена. Некоторые металлы не подходят для реставрации, так как слишком тяжелы для основного покрытия. Алюминий — это довольно легкий, прочный материал, но внушительная стоимость является серьезным препятствием на пути его широкого распространения. Не стоит забывать, что цена напрямую зависит от качества материала.

https://youtube.com/watch?v=4WaBuoC-RFo

Технические характеристики

Многослойные фасадные плиты должны соответствовать качественным показателям.

Нормативы предусматривают следующие характеристики облицовочного материала:

• вес — от 3 до 8 кг/м² (в зависимости от структуры панели);
• стандартная длина — 1м, 1,25м, 1,5м;
• эластичность — более 5%;
• сопротивляемость на сжатие — 90 N/мм², на растяжение — +130 N/мм²;
• коэффициент теплового расширения — от 2 до 4 мм на м/100к;
• сохранение эксплуатационных качеств при температуре — от -80°С до +60°С;
• звукопоглощение — 24,5 dB (при толщине 3мм), 26 dB — при толщине 6 мм.

Класс горючести у разных производителей плит может разниться, но показатель не должен быть больше 3 Мдж/кг, что соответствует классу не горючести материала.

Кроме этого, за счет наличия полимерных слоев, качественной обработки материала, покрытие является долговечным, довольно прочным, а также износостойким.

Монтируем вентиляционный фасад сами. Схема монтажа

Все строительные фирмы наперебой советуют нанимать для монтажа вентилируемого фасада специалистов. Профессионал — хорошо, но не всегда есть возможность воспользоваться его услугами. Расстраиваться по этому поводу не следует. Мы рассмотрим вентилируемый фасад, схема монтажа которого доступна для самостоятельного выполнения.

Инструмент

Необходимо, чтобы у вас был набор, состоящий из:

• ножниц по металлу;
• шуруповерта;
• заклепочных клещей;
• отвеса;
• рулетки;
• маркера;
• нивелира.

Технология

Любая работа будет выполнена более качественно, если существует четкий план. В случае с вентилируемым фасадом, технология и ее поэтапное выполнение имеет решающее значение:

1.  Если нет проекта вентилируемого фасада, то набросайте сами схему, которой будете следовать.

2.  Имея схему, наносим разметку на стены, где отмечаем места установки кронштейнов. Двигаемся при этом снизу вверх. При этом необходимо помнить, что кронштейн не должен попасть на шов кладки.

3.  На отмеченных местах просверливаем отверстия, глубина которых на 1 см больше длины крепежа.  Устанавливаем кронштейны, используя для этого анкеры. При этом:

• соединение будет более надежным, если анкер закрепить через шайбу из алюминия;
• по окончании операции наносим краску на шляпку анкера в качестве защиты от ржавчины.

4.  При выборе анкерного дюбеля следует учитывать из какого материала выполнена стена. Если она бетонная, каменная или кирпичная, то у анкера должна быть металлическая гильза. Пластиковые гильзы выбираются для саманных стен, ракушечных.

5.  Приступаем к укладке утеплителя:

• в местах, куда попадут консоли кронштейна, выполняем надрезы;
• не допускаем зазоров между стеной и утепляющим материалом;
• если это плиты, то размещаем их в шахматном порядке, как можно плотнее друг к другу;
• недопустимы сплошные стыки;
• для закрепления утеплителя используем специальные дюбели из пластика, которые имеют форму тарелки;
• сминать утеплитель крепежом нельзя;
• на каждую плиту должно уйти столько дюбелей, сколько рекомендует производитель;
• длину дюбеля определим расчетом. К толщине теплоизоляции добавим глубину, на которую дюбель должен войти в стену.

5.  На утеплитель накладываем пленку влаго- и ветрозащитную:

• теперь приступаем к монтажу направляющих. Крепим их к кронштейнам. Сами кронштейны бывают разными;
• в одних направляющие вставляются в пазы, которые имеются в полках, выравниваются по вертикали, затем закрепляются путем использования фасадных заклепок или саморезов;
• другой тип кронштейнов рассчитан на предварительное крепление кронштейнов к подвижной части для их нивелировки. После, часть кронштейна подвижная соединяется с основной — неподвижной;
• там, где направляющие стыкуются, оставляйте 1 см зазор, т.к. в теплое время материал расширяется.

Посмотрите, как выглядит крепление направляющих вентилируемого фасада, технологию монтажа, фото, размещенное нами, передает в подробностях и поможет выполнить все без нарушений:

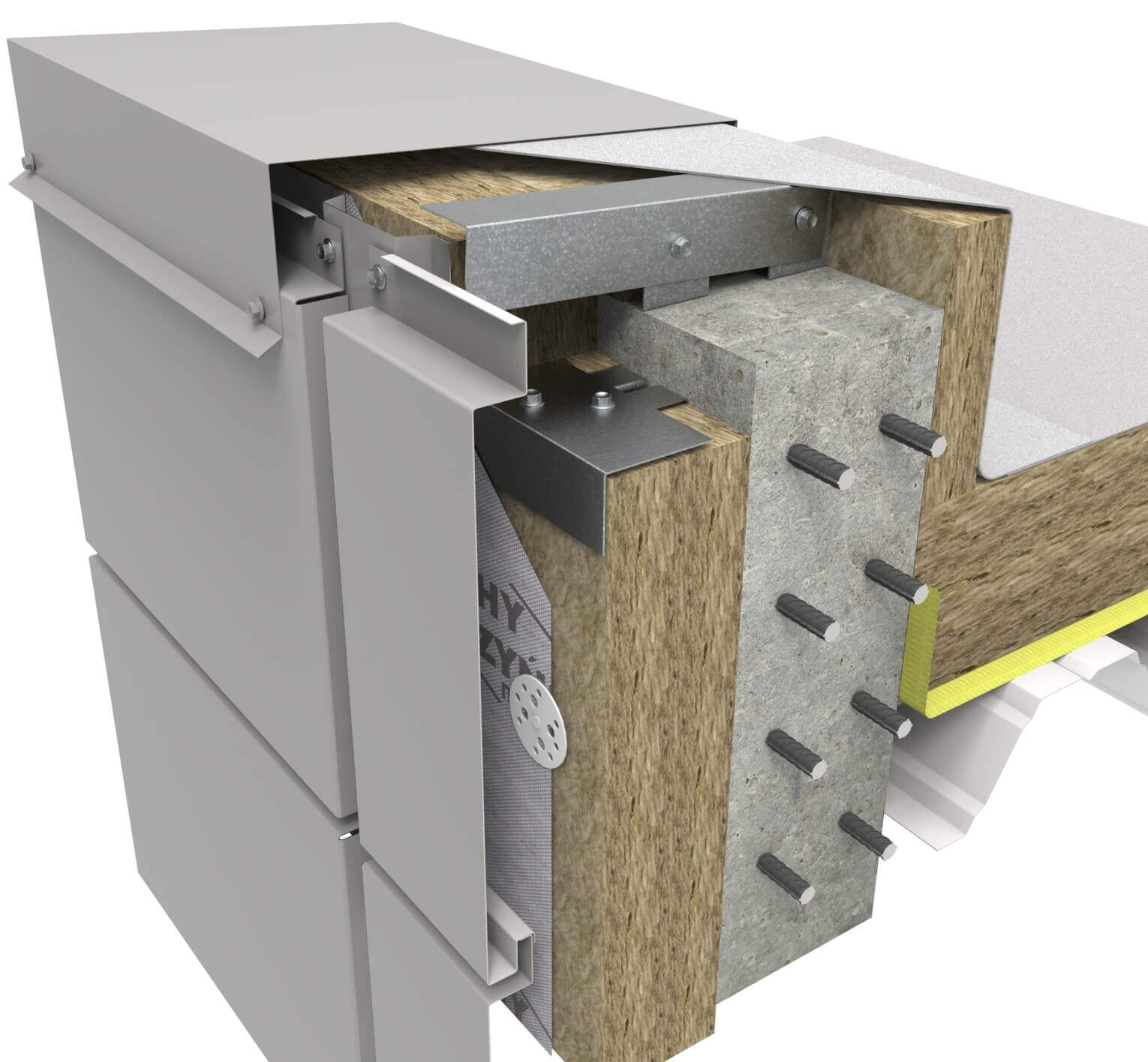

Устанавливаем угловые элементы и обрамляем проемы:

• не забываем оставлять зазор между нащельниками в 1 см;
• узел крепим двумя заклепками;

крепление планок по периметру откосов дверных и оконных проемов выполняем с задействованием вертикальных направляющих. Расстояние  между крепежными элементами минимум 40 см. Обрамление сначала собираем, а затем опоясываем им проем.

Теперь пора приступать к облицовке каркаса. Этапы монтажа вентилируемого фасада, видео:

Достоинства металлокассет

Такой объект выглядит презентабельно

• Презентабельный внешний вид создает индивидуальный стиль здания.
• Доступность установки и быстрота монтажа, обусловленная большими размерами отдельных панелей.
• Выравнивание поверхности и сокрытие всех дефектов стен.
• Долговечность, гарантированная устойчивостью материала к осадкам.
• Поверхность сохраняет цвет на долгий срок, не выгорает под солнцем.
• Материал проявляет устойчивость к высокой и низкой температуре.
• Обеспечивается пожарная безопасность здания.

Недостатков у такой облицовки немного, к ним можно отнести: высокую стоимость и значительный вес обшивки фасада. Стальные кассеты используются для новых зданий, которые имею прочное основание, их не используют при реставрации. Алюминиевые панели отличаются легкостью, привлекательным видом и прочностью, только высокая стоимость материала препятствует его повсеместному применению. Отличные характеристики и безупречное качество кассет соизмеримы с их ценой.

Применение крепежных элементов

Для монтажа металлокассет вентилируемого фасада необходимо использовать специальные крепежные элементы. Они обеспечивают надежное закрепление кассет на несущей конструкции и гарантируют долговечность и устойчивость фасада.

Вот основные крепежные элементы, которые может потребоваться использовать при монтаже металлокассет:

• Крюкотакел – это специальное устройство, позволяющее поднимать и устанавливать металлокассеты на несущую конструкцию. Крюкотакел оснащен механизмом подъема и позволяет контролировать высоту и положение кассет.
• Кронштейны – используются для крепления кассет к несущей конструкции. Кронштейны имеют специальные отверстия для винтового крепления кассет и обеспечивают прочное соединение.
• Шурупы – используются для крепления кронштейнов и соединения металлокассет между собой. Шурупы должны быть высококачественными и устойчивыми к коррозии, чтобы гарантировать долговечность фасада.
• Дюбели – используются для крепления кронштейнов к стене. Дюбели должны быть подходящего размера и изготовлены из прочного материала, чтобы обеспечить надежное крепление к фасаду.

При выборе и применении крепежных элементов необходимо учитывать следующие факторы:

1. Тип и состояние несущей конструкции.
2. Вес и размеры металлокассет.
3. Климатические условия и уровень ветровой нагрузки.
4. Особенности окружающей среды (например, наличие агрессивных химических веществ).

Только правильно подобранные и установленные крепежные элементы обеспечат надежную и безопасную установку металлокассет вентилируемого фасада. Поэтому рекомендуется обратиться к профессионалам для получения консультации и выбора соответствующих крепежных элементов.

Плюсы и минусы фасадов

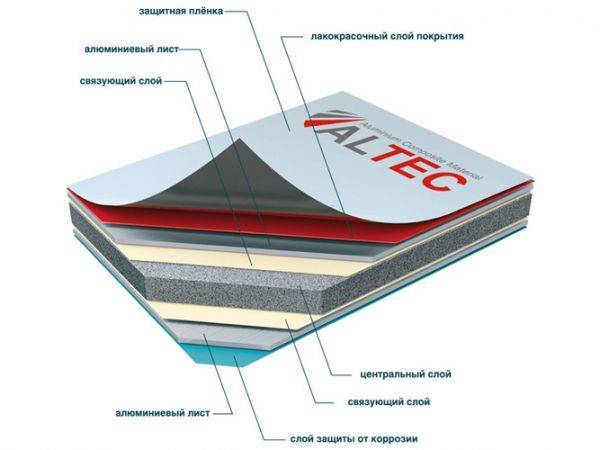

Композитные панели – это один из популярных материалов. С его помощью обустраивают внешние стены здания. С помощью фрезеровки и изгиба из них делают кассеты, которые и помещают на подконструкцию фасада. Популярность материала связана с наличием большого количества преимуществ:

1. Небольшой вес. Один квадратный метр материала может весить около восьми килограмм. Если сравнить со сталью, то панель легче в 3-4 раза, а по сравнению с алюминиевым сплавом материал в 1,6 раза легче.
2. Высокий уровень прочности. Эти свойства позволяют получить крупные кассеты для фасадов и осуществить их монтаж в минимальный срок.
3. Хорошо гнется и может легко трансформироваться. Можно сделать кривую линию, закругленную или острый угол. Поэтому подходит даже для сложных архитектурных конструкций.
4. Обеспечивает повышенную изоляцию. Благодаря композитным панелям улучшается звукоизоляция здания, если сравнить их со сплошными листами металла.
5. Легко обрабатываются. Композит подходит для создания любых геометрических конструкций. Это можно сделать уже на самом объекте. Панели легко гнутся, сверлятся, режутся и фрезеруются.
6. Выдерживают воздействие солнечных лучей, не выгорают и сохраняют устойчивость к любому влиянию окружающей среды.
7. Не ржавеют. Во время производства панелей, их обрабатывают антикоррозийным покрытием. Благодаря этому они не подвергаются коррозии, что продлевает срок их эксплуатации на десятки лет.
8. Выбор расцветок. Это позволяет оформить здание по вкусу.
9. Не загрязняется. Изделия покрывают полиэстером и другими материалами, что позволяет им сохранить цвет и избежать влияния серы, солей, атмосферной пыли. Если фасад покрылся пылью, его легко очистить. Достаточно облить водой из шланга.
10. Способен прослужить долгие годы. Производитель утверждает, что навесной вентилируемый фасад из композитных панелей способен прослужить четверть века. Но на практике можно заметить, что срок их эксплуатации больший и составляет 50 лет. За это время не нужно проводить капитальный ремонт, так как материал сохраняет внешний вид и технические характеристики.

Есть и минусы у композитных панелей, которые не могут перекрыть достоинства:

1. Проблемы с определением пожаробезопасности. По внешнему виду панели трудно различить между собой, поэтому недобросовестные подрядчики могут этим воспользоваться и подсунуть небезопасные панели под видом таких, которые не горят. Этот подход может обернуться настоящей катастрофой. Горючие панели разрешено использовать для зданий не более 10 метров высотой. Но это требование часто не соблюдают.
2. Если панели некачественные и с низкой адгезией, то на поверхности фасада образуются пузыри. Иногда панели расслаиваются.
3. Отремонтировать сложно. Заменить одну кассету не получится, так как придется менять соседние. Поэтому поломка требует капитального ремонта.
4. Стоимость. Цена за м 2 может достигать четырех тысяч рублей, но другие материалы гораздо дороже.

С помощью композитных панелей удалось создать экстерьер не одного здания. С их помощью облицовывают навесные вентилируемые фасады. Статистика говорит, что из этого материала создана половина фасадов зданий. Композит широко используется в жилых, общественных и промышленных зданиях. Его можно встретить и на оригинальных и уникальных архитектурных объектах. С помощью этих изделий удалось сформировать новый стиль.

Стоимость изделий и работ определяется от сложности, этажности здания, вариантов и типов облицовки, а также других особенностей. Обычно, в цену работ включают все этапы от проектировки до сдачи объекта. Сформировать окончательную стоимость можно только после изучения здания. Хоть цена и высокая, но установка такого фасада позволит забыть о ремонте на десятки лет. Поэтому крупные суммы за установку не останавливают покупателей.

Особенности монтажа кассетных фасадов

Вентилируемые фасады, выполненные из металлических или композитных кассет, поставляются как единая система, состоящая из многих деталей:

• Наружные и внутренние крепежные уголки;
• Откосы;
• Металлические профили;
• Крепежные костыли;
• Наличники;
• Нащельники;
• Ветрозащитные панели.

Благодаря полному комплекту крепежа монтаж фасадных кассет занимает немного времени и может быть установлен на зданиях любой, даже очень сложной, конструкции.Существует два основных способа установки фасадов из кассет:

1. Видимый способ крепежа;
2. Скрытый крепеж вентилируемого фасада.

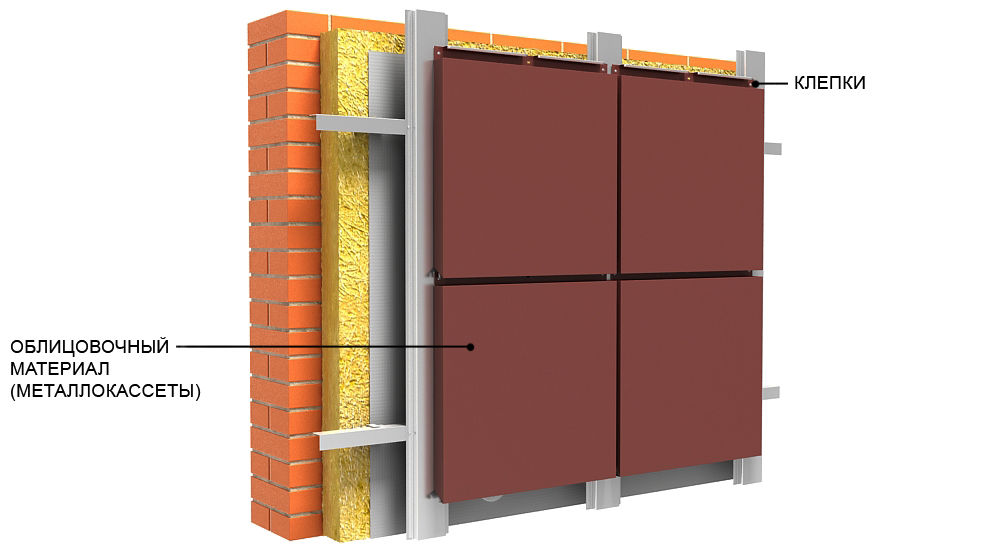

Видимый крепеж вентилируемого фасада

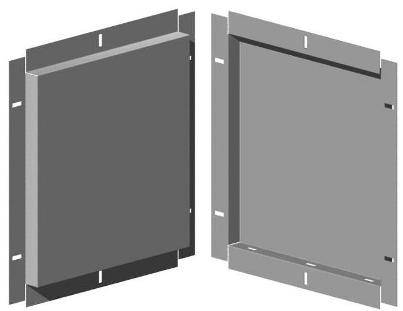

Кассета из стали с видимым вариантом крепежа В зависимости от геометрической формы и архитектурных особенностей здания выбирается и метод крепежа фасадных кассет. Видимые крепежи монтируются на шляпный металлпрофиль при помощи саморезов и предназначены для быстрого и качественного ремонта. Специальные отогнутые поверхности, имеющие отверстия для крепежа, позволяют произвести ремонт зданий и сооружений в сжатые сроки без применения специализированных инструментов и дорогостоящей строительной техники. Фасадные кассеты вентилируемого фасада с видимыми крепежными элементами имеют выгнутую форму, что значительно упрощает монтаж.

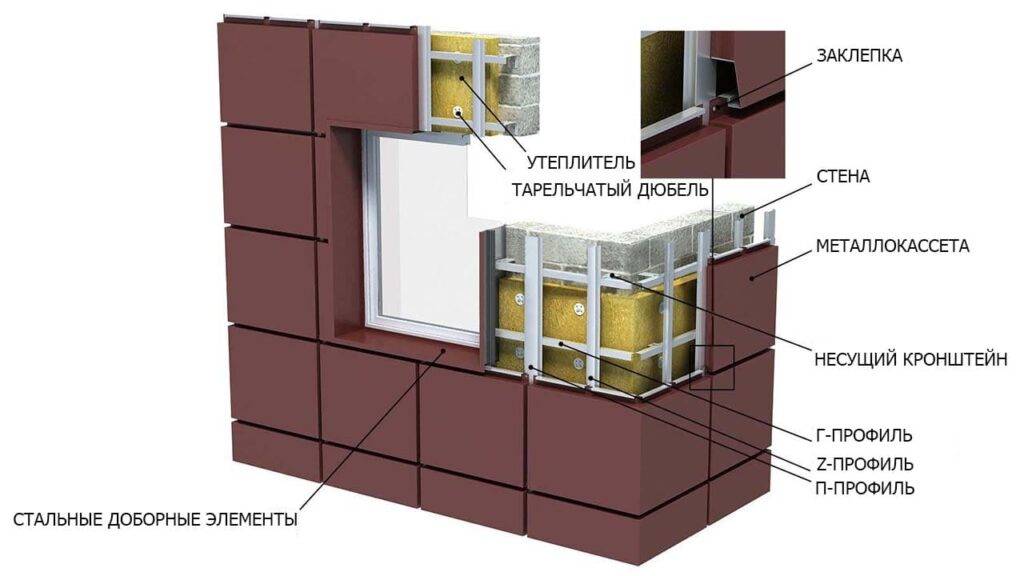

Скрытый крепеж вентилируемого фасада

Кассета со скрытым вариантом крепленияФасадные кассеты, монтируемые методом скрытого крепежа, имеют отогнутую наружу грань только с одной, верхней, стороны панели. Кассеты скрепляются методом конструктора «лего» при помощи кромок, обеспечивая бесшовный «скрытый» монтаж вентилируемого фасада. На фото видно, что форма кассеты обеспечивает надежный и прочный слой внешней облицовки стен здания. Качественные отделочные материалы, такие, например, как фасадные кассеты ruukki, позволяют произвести качественную облицовку и обеспечить грамотную вентиляцию стен.Принцип крепления вентилируемых навесных фасадов состоит из нескольких этапов:

• Вначале монтируется несущая обрешетка из металлических горизонтальных профилей;
• Далее укладывается слой теплоизоляционного материала;
• Поверх теплоизоляции обязательно устанавливается гидроизоляционная пленка;
• Слой утеплителя и гидроизоляции фиксируется при помощи тарельчатого дюбеля;
• Далее монтируется каркас их Г-образного профиля, на который впоследствии крепятся фасадные кассетные панели.

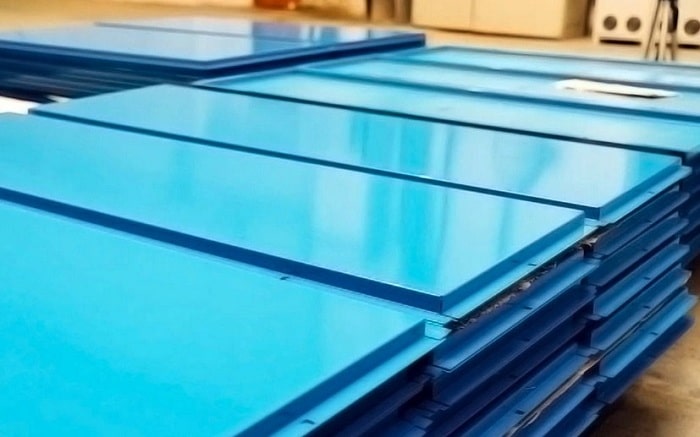

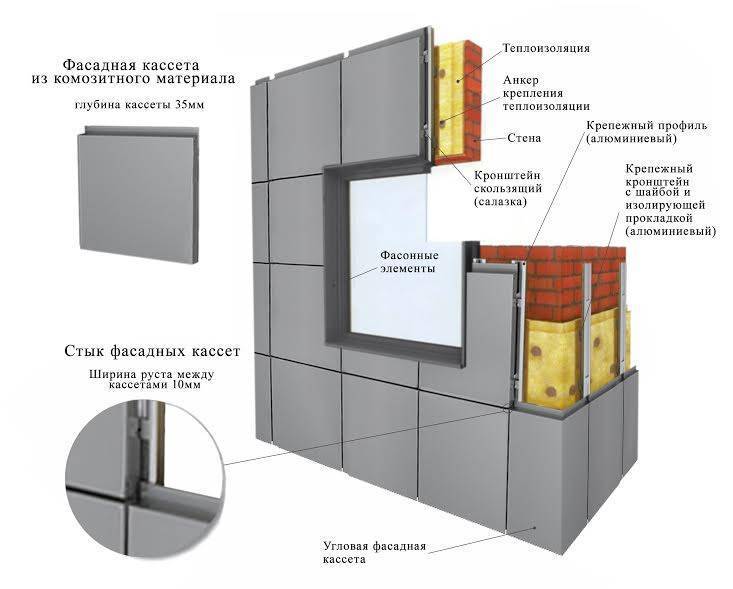

Кассетные панели для фасада — что это и как выглядит

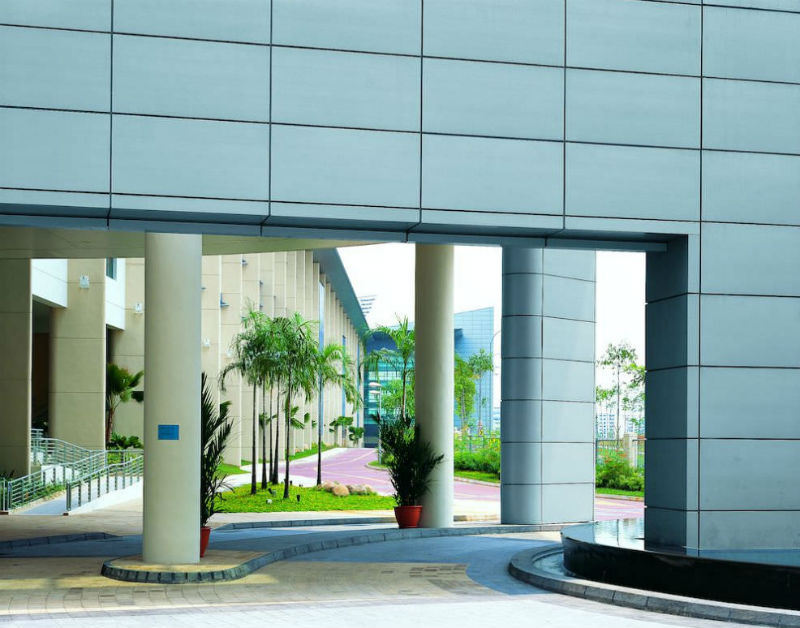

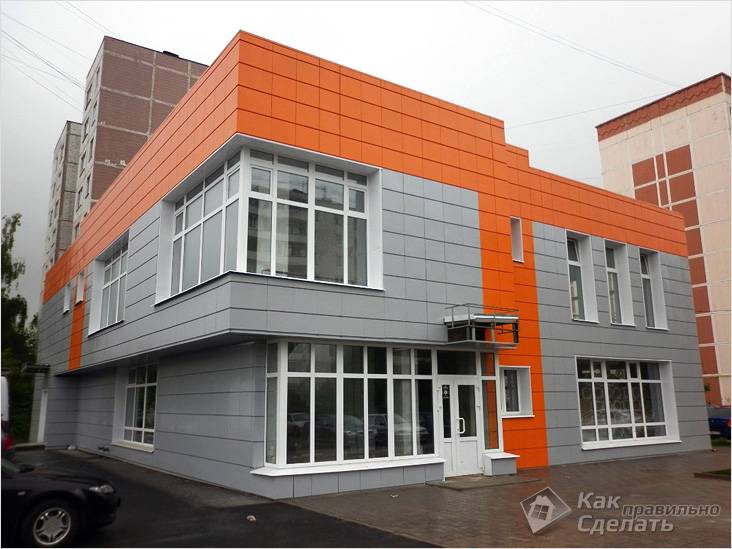

Фото здания — фасадные кассеты

Фасадные кассеты относятся к группе облицовочных строительных материалов, с помощью которых можно быстро преобразить практически любое здание снаружи или видоизменить часть интерьерного дизайна. Эти материалы помогают в создании вентилируемых фасадов, а также позволяют кардинально улучшить внешний вид строений при их реконструкции, когда другие технологии оказываются слишком трудоемкими и неоправданно дорогими.

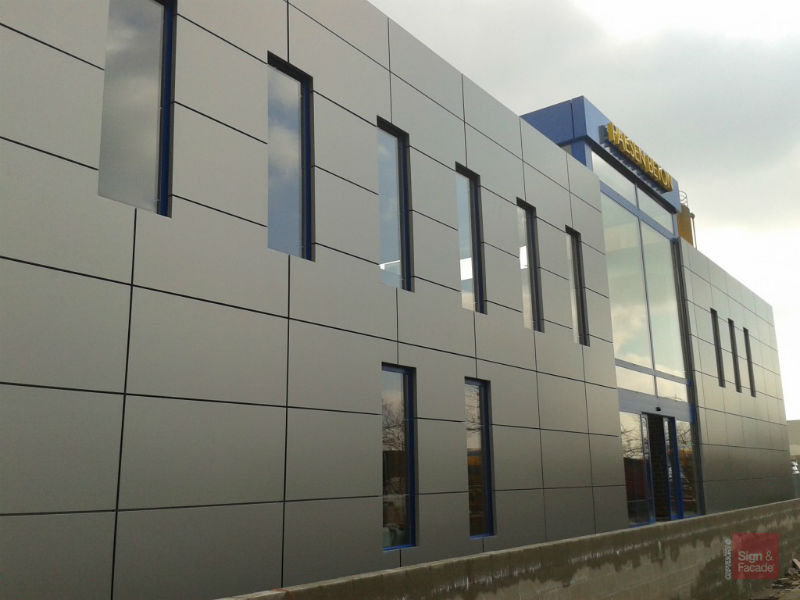

Фото здания №2 — фасадные кассеты

Композитные и металлические вентилируемые фасадные кассеты представляют собой завершенные конструкции с загнутыми краями, которые соединяются при монтаже облицовки между собой, образуя сплошное покрытие. Имея значительную прочность и жесткость, такой фасад успешно противостоит внешним механическим и погодным воздействиям, обеспечивая надежную защиту спрятанных за ним поверхностей и деталей.

Фото здания №3 — фасадные кассеты

Эксплуатационные размеры фасадных кассет могут быть разными, что зависит от дизайнерского решения и технологической необходимости. Изделия выпускаются в виде отдельных элементов разнообразной, чаще прямоугольной, формы или в виде длинномерных полос разной ширины.

Особенности самостоятельного монтажа

Установка фасада из металлокассет производится в несколько этапов, имеющих четкие рамки:

Подготовительный этап. Со стен дома удаляют остатки старого покрытия и освобождают их от всех конструкций, в том числе сооруженных на оконных и дверных проемах. Если будут обнаружены серьезные дефекты на поверхности стен, то они устраняются. После этого проверяют, может ли стена нести на себе нагрузку каркаса и облицовки. Для этого фрагмент каркаса крепится к стене двумя дюбелями, после чего к нему прилагают нагрузку. Можно, к примеру, подвесить на этот фрагмент массивный предмет. Если перенесенная нагрузка будет достаточной, то можно продолжать работы. Пенобетон и пустотелые кирпичи вряд ли смогут обеспечить надежность крепления такой конструкции, поэтому для их отделки металлокассеты не применяют. Общепринятая плотность стенового материала не должна быть менее 0.6 т/м2.
Этап разметки. Размечают поверхность каждой стены здания при помощи лазерного уровня. Этот измерительный прибор позволит обеспечить надлежащую точность. Разметка должна стартовать с нижней части здания и соответствовать размерам самих металлокассет. Направляющие впоследствии нужно крепить на таких расстояниях, чтобы кассеты входили между ними прочно, а крепились надежно. Абсолютная ровность внешней поверхности каркаса обеспечивает саму возможность закрепления на нем металлокассет. Малейшее отклонение, либо не позволит вообще соорудить фасад, либо создаст такой перекос, что он буде сразу же бросаться в глаза и портить весь вид.

Этап крепления кронштейнов. Эти крепежные элементы крепят на специальные дюбели

Важно, чтобы они не попадали в швы между кирпичами или панелями, так как это снизит надежность каркаса или спровоцирует разрушение кладки в этом месте. Под кронштейны обязательно нужно укладывать прокладки из паронита, которые обеспечат надежную защиту от промерзания этих участков стены

Кроме того, они призваны снижать подверженность деформации всего каркаса со временем

Кроме того, они призваны снижать подверженность деформации всего каркаса со временем.

Этап утепления. После монтажа кронштейнов на стену натягивают гидроизоляционную основу. Ее полотнища укладываются внахлест и крепятся за кронштейны. На нее уже накладывают сам утеплитель, в роли которого может выступать пенополистирол или минеральная вата. Швы между листами утеплителя пропенивают монтажной пеной. Утеплитель крепят к стене дюбелями с широкими шляпками или, в некоторых случаях, на клей. На завершающем этапе поверх утеплителя натягивают ветрозащитную пленку.

Этап сооружения направляющего каркаса и установка металлокассет. Монтаж обрешетки и установку металлокассет начинают снизу. Для верной установки металлокассет направляющие, которые находятся сверху крепят на контрящие винты, а нижние – чуть выше, чем предусмотрено проектом. Это гарантирует надежность крепления нижнего ряда металлокассет. Затем направляющие, которые находятся ниже, до упора впрессовывают в разъемы кассетных держателей и фиксируют с помощью болтов. Только после этого следующая направляющая устанавливается на свое место. По ней выкладывают следующий ряд из металлокассет и продолжают процесс в такой же последовательности до верха. Для использования на углах существуют специальные угловые металлокассеты. Их применение позволяет избавиться от необходимости установки различных уголков.

Следует учитывать, что металлокассеты бывают с открытым и закрытым типом крепления. Соответственно способы их крепления к обрешетке несколько отличаются. Особенности монтажа металлокассет с открытым типом крепления заключаются в том, что каждая следующая кассета накладывается отогнутым краем на предыдущую и фиксируется саморезами или заклепками.

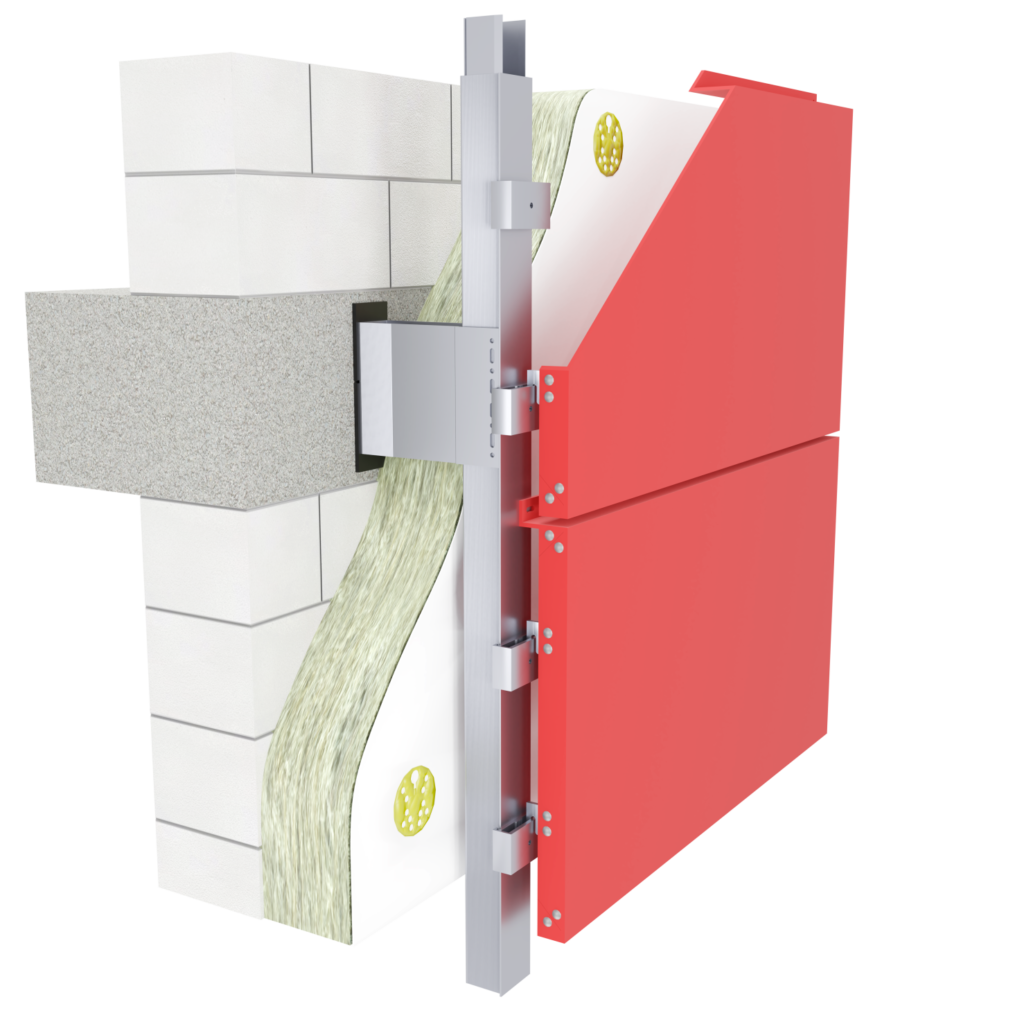

Схема монтажа металлокассет с открытым типом крепления.

При системе с закрытым типом крепления, каждая следующая кассета должна быть состыкована с нижележащей, закрывая ее место крепления. Сама она фиксируется саморезами сверху. Монтаж таким способом выполнять сложнее, но зато конструкция получается более надежной и прочной.

Схема монтажа металлокассет с закрытым типом крепления.

Как не допустить ошибок при выборе и использовании материала

Для того чтобы избежать ошибок при выборе и использовании фасадных панелей необходимо учесть климатические условия региона и внимательно ознакомиться с рекомендациями завода-изготовителя.

В тех регионах, где наблюдаются значительные перепады температур лучше использовать стальные или толстые алюминиевые фасадные панели.

Прежде чем выбрать материал, следует произвести точный расчет несущей способности фундамента и убедиться в том, что он способен выдержать существенную дополнительную нагрузку. Кроме того, при укладке облицовки следует точно соблюдать технологию монтажа.

К кассетной облицовке допускается крепление только элементов водосточной системы. Однако даже эти элементы должны крепиться не к облицовке, а к несущему основанию, не связанному с облицовочными панелями.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

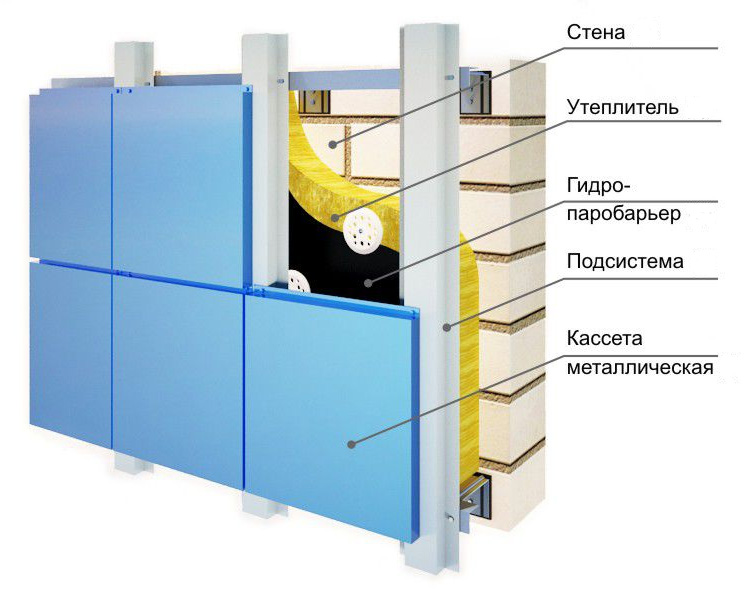

Общая схема монтажа каркаса для фасада

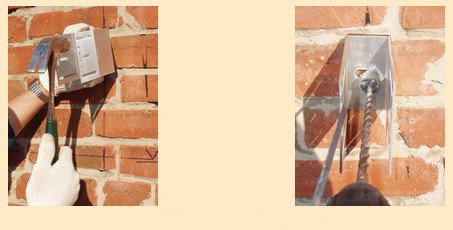

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

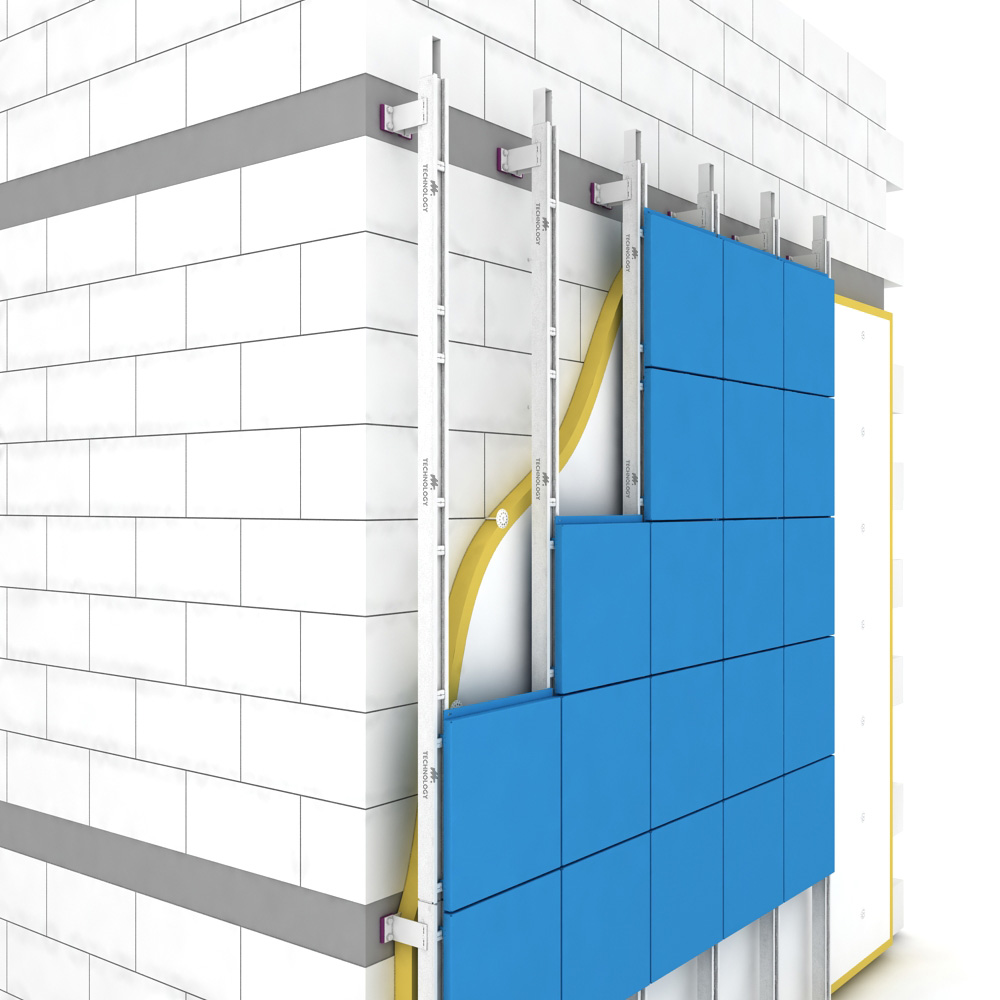

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс
