Размеры планок для разных покрытий
Ветровые элементы необходимо устанавливать для крыш, имеющих
крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.
Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.
Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.
Материал, из которого изготавливаются торцевые элементы, может быть разным:
Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.
Нахлест ветрового элемента
Ветровая планка: размеры
Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.
Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.
Околооконная планка
Названия данной комплектующей говорит само за себя: она используется для отделки оконных и дверных проемов. Стандартная длина равна 3050 мм, а ширина — 140 мм. Если проем имеет ширину более 14мм, используется околооконная широкая планка, а если ширина более 23 мм — доборная.
При ширине Определение необходимого количества производится по следующей формуле: длина верха оконного (дверного) проема плюс длина боковых откосов. Если по низу проема не будет производиться монтаж отлива, то к приведенной формуле добавляется длина и низа проема. Отделка проемов осуществляется в несколько шагов:
- Внутренняя часть крепится на уровне, предусмотренном шириной планки;
- Производится монтаж по бокам и сверху проема;
- Фиксация осуществляется неплотно саморезами (зазор 1 мм).
Разновидности изделий
Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.
Виды:
- Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
- Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.
Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.
Ветровая доска
Существует несколько причин, по которым двускатная, односкатная, вальмовая и полувальмовая крыша не может обходиться без ветровых досок на торцах.
Во-первых:
- любая крыша на здании является частью его утепления
, вне зависимости от того, подкладывался ли под кровельный материал или укладывался на пол чердака утеплительный материал. В любом случае там есть воздушное пространство, которое совместно с покрытием служит в качестве теплового барьера; - даже при слабом ветре под покрытие (шифер, черепица, ондулин, профнастил) будет проникать поток воздуха
, проникая внутрь чердака, следовательно, будет охлаждаться потолок и ваши расходы на отопление увеличатся; - кроме того, при штормовом ветре такие зазоры послужат местом для подрыва кровельного материала
; - поэтому инструкция рекомендует на торцах устанавливать такую защиту, как ветровая доска
. Безусловно, она не способствует полной изоляции, и движение воздуха будет всё равно, но это уже можно назвать естественной вентиляцией.
Во-вторых:
- второй аргумент в пользу такого устройства, это понижение влажности на чердаке
, то есть, это, конечно, не гидроизоляция, но вместе со снижением интенсивности воздухообмена показатель влажности тоже падает; - а при стабильной, приближённой к нормальной влажности воздуха лучше сохраняется микроклимат в комнатах и не происходит усадка стен
; - было замечено, что без ветровой доски температура в доме менялась очень быстро в соответствии с погодой на улице и особенно сильно на это влиял влажный воздух
, а влага, как известно, отличный проводник тепла; - после монтажа ветровых планок ситуация резко оптимизировалась
, причём, без каких-либо дополнительных мероприятий по утеплению крыши здания.
В-третьих:
- если планка прикручена или прибита достаточно плотно к кровельному материалу, то в разы понижается тенденция роения ос на чердаке
, а это – немаловажный фактор; - кроме того, туда не смогут залетать мелкие птицы, типа воробьёв или голубей
, после которых остаётся помёт; - а цена на такое устройство, особенно, если сделать его из , копеечная
, можно сказать, чисто символическая.
В-четвёртых:
- и, наконец, ветровые доски имеют декоративное значение
– они красиво обрамляют крышу, подчёркивая его контуры; - существует, как минимум, три типа планок для ветровой защиты
, но все они служат одной и той же цели и монтируются по одному и тому же принципу.
Н-профиль — для нестандартных ситуаций
Дома бывают разные, и часто стандартной длины сайдинг панелей недостаточно для полной облицовки. В таких случаях необходимо нарастить длину, соединив между собой несколько изделий. Для этих целей служит Н-профиль. В результате использования данного элемента получается эффект сплошной полосы, соединение получается красивым и надежным.
Монтаж н-профиля:
- Заранее определяются места расположения панелей профиля. Грамотное размещение позволит экономно распределить панели и сократить количество отходов – обрезков;
- В местах будущего расположения профиля располагаются планки обрешетки вертикально или горизонтально;
- Закрепление начинается вверху на двух саморезах или гвоздях. После этого необходимо удостовериться, что профиль висит строго вертикально;
- Устанавливаются остальные крепежи с шагом в 20-40 см;
- При увеличении длины профиля производится стыковка нескольких частей внахлест. Верхняя планка должна накладываться на нижнюю.

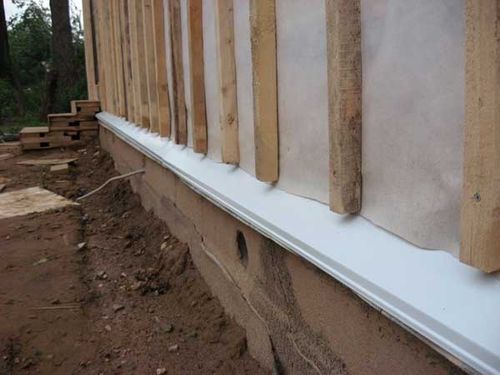

Монтаж ветрозащитных пленок
В процессе монтажа ветрозащиты необходимо применять специальный тип клейких лент, обладающих гидроизолирующим эффектом. Кроме того, такой материал должен иметь хорошую паропроницаемость. Как правило, подобные ленты выпускаются производителями пленок по ветрозащите. Пленочный материал укладывается внахлест в 15 см, что обеспечит максимальную надежность. Монтаж производится на каркас обрешетки с обеспечением зазора в два сантиметра от утеплителя.
Монтаж ветрозащитных пленок производится только на каркас обрешетки
Более современный вариант моделей ветроизоляционных пленочных материалов предполагает монтаж непосредственно сверху теплоизоляции с закреплением посредством специальных кронштейнов, имеющих гидроизолированную шляпку. Благодаря тому, что ветрозащита стеновой поверхности не подвергается непосредственным воздействиям атмосферной влажности, допускается применение специализированных гидроизолированных видов крепления.
Установка
Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:
Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;
Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;
- Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;
- После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
- Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
- Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
- Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;
- Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
- Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
- Под стыки настилается утеплитель и гидроизоляционное покрытие.
Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.
Видео: Установка уплотнителей и ветровой планки.
Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.
Шаг 3: Измерьте и отметьте места установки ветровой планки
Перед началом установки ветровой планки необходимо правильно измерить и отметить места ее установки на стене. Для этого следуйте инструкциям ниже:
Используйте измерительную ленту или линейку для определения точной длины каждого отрезка стены, на котором необходимо установить ветровую планку.
Примите во внимание наличие окон, дверей, углов и других элементов на стене. Убедитесь, что ветровая планка будет устанавливаться над окнами и дверями, а также вокруг углов и других препятствий.
Разметьте на стене горизонтальные линии, которые будут использоваться в качестве ориентира при установке ветровой планки
Используйте уровень или маркер для создания ровных линий.
Используйте вертикальные линии, чтобы определить места, где будут располагаться крепежные элементы для ветровой планки. Разметьте эти места на стене, чтобы позже легче было установить планку в нужном положении.
После того, как вы выполнили все эти шаги, вы будете готовы перейти к следующему этапу установки ветровой планки — подготовке стены и крепления планки.
Виды доборных элементов
Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно.
Кроме торцевой планки, к доборным элементам кровли относятся:
Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).
В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

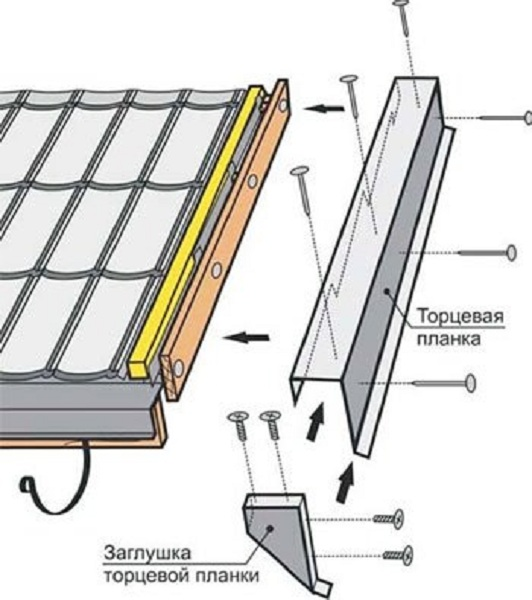

Установка ветровых планок на крыше из металлочерепицы
Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.
Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.
Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.
После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.
Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.
Советы и рекомендации
Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.
Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.
Технические характеристики и разновидности элементов для профнастила
Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.
Бывают такие виды планок ветровых на крышу:
- Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
- Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
- Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.
Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.
Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.
Крепление ветровой планки к откосам и проемам: установка в деталях
Установка ветровой планки является важным этапом при монтаже сайдинга. Она обеспечивает надежную защиту от ветра, дождя, снега и других атмосферных воздействий. Крепление ветровой планки к откосам и проемам требует особого внимания и точности. В этом разделе рассмотрим процесс установки ветровой планки в деталях.
1. Подготовительные работы:
Перед установкой ветровой планки необходимо провести следующие подготовительные работы:
- Проверьте откосы на предмет повреждений и неровностей. При необходимости отрежьте неровности и установите регулирующие планки для выравнивания поверхности.
- Измерьте длину и ширину откоса, чтобы определить требуемый размер ветровой планки.
- При необходимости, зачистите и обработайте откосы специальными пропитками для защиты от плесени и грибка.
2. Установка ветровой планки:
Приступаем к установке ветровой планки:
- Отмерьте и отрежьте необходимую длину ветровой планки.
- Подготовьте места для крепления ветровой планки к откосам. Обычно крепление производится с помощью гвоздей или саморезов. Расстояние между креплениями должно быть примерно 30-40 см.
- Тщательно прикрепите ветровую планку к откосам, убедившись, что она надежно фиксируется.
- Проверьте горизонтальное и вертикальное положение ветровой планки с помощью уровня.
3. Фиксация ветровой планки вдоль проемов:
При установке ветровой планки вдоль проемов, нужно учесть следующее:
- Отмерьте и отрежьте необходимую длину ветровой планки.
- Подготовьте места для крепления ветровой планки. Крепление производится вдоль верхнего и нижнего откосов, а также по боковым сторонам проема.
- Фиксируйте ветровую планку, используя гвозди или саморезы. Расстояние между креплениями должно быть равномерным.
- Проверьте горизонтальное и вертикальное положение ветровой планки с помощью уровня.
После завершения установки ветровой планки, проверьте качество и надежность крепления. Убедитесь, что планка плотно прилегает к откосам и проемам.
Не забывайте, что правильное крепление ветровой планки является важным фактором для долговечности и надежности сайдинга. Будьте внимательны и следуйте данной инструкции для достижения оптимальных результатов.
Эстетическая функция
Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом – гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.
Околооконная планка
Названия данной комплектующей говорит само за себя: она используется для отделки оконных и дверных проемов. Стандартная длина равна 3050 мм, а ширина — 140 мм. Если проем имеет ширину более 14мм, используется околооконная широкая планка, а если ширина более 23 мм — доборная.
При ширине Определение необходимого количества производится по следующей формуле: длина верха оконного (дверного) проема плюс длина боковых откосов. Если по низу проема не будет производиться монтаж отлива, то к приведенной формуле добавляется длина и низа проема. Отделка проемов осуществляется в несколько шагов:
- Внутренняя часть крепится на уровне, предусмотренном шириной планки;
- Производится монтаж по бокам и сверху проема;
- Фиксация осуществляется неплотно саморезами (зазор 1 мм).
Устройство системы кровли
Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.
Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.
Оформление
Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).
Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).
Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.
При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.
Конструктивные особенности
Ветровая планка для защиты металлочерепицы бывает двух видов – торцевая и карнизная. Эти доборные элементы аналогичны по своему назначению, но предназначаются для различных поверхностей.
Виды планок
- Карнизная используется для установки кровельного материала на лобовую доску. При мотаже металлической черепицы её свес образовывает над поверхностью кровли небольшой зазор. Через это пространство на стропильную систему может попасть влага или конденсат. Во избежание этого монтируется карнизная планка;
- Торцевая используется для защиты боковых торцевых поверхностей. Они не защищены от воздействия влаги из-за того, что на месте стыков стены и кровельного покрытия также образуются небольшие щели. При помощи утеплителя гарантируют дополнительную теплоизоляцию крыши.
Размеры ветровой панели сильно варьируются, она может представлять собой металлический отвод, длиною до полуметра или больше 200 см. Очень удобным является то, что этот элемент кровельного пирога можно без проблем подрезать для получения нужного сечения и изгиба.
Габаритные размеры разных моделей
Помимо назначения, эти элементы также классифицируются по материалу, из которого изготавливаются:
Металл. В большинстве случаев используется тонколистовая сталь или алюминий. Они обрабатываются на специальных прокатных станках. Под воздействием роликов и высокого давления им придается определенная форма. К слову, она зависит от размера лобовой и торцевой доски. Поэтому все габариты стандартизированы и соответствуют сечениям деревянных брусков. Есть любые цвета, кроме того, производители изготавливают эти свесы на заказ – по индивидуальным потребностям заказчика;
ПВХ. Также применяются для установки кровельного покрытия, но не пользуются особенной популярностью. Имеет высокий показатель надежности – не поддается коррозии. Но, вместе с этим, может разрушаться от перепадов температуры и физических нагрузок. Кроме того, такую кровлю нельзя будет обогревать электрическими проводами. Стандартная длина – 2 метра, можно обрезать вплоть до 0,2 м. Бывают глянцевые и матовые.
Сделать металлическую планку для черепицы можно своими руками. Для этого просто нужно согнуть лист алюминия или стали в нужную форму – в качестве шаблона можно использовать брусок от лобовой доски. После элемент нужно выкрасить краской, которая поможет защитить его от воздействия атмосферных осадков.
