Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

Подключение водяного теплого пола от смесительного узла

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

• Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
• Коллектор для водяного теплого пола;
• Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
• Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
• Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
• Пластиковые хомуты;
• Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.

Выбор трубы

Трубы для теплого водяного пола:

1. Металлопластик для контура теплого пола можно считать неплохим вариантом. Труба легко сгибается при монтаже и имеет доступную стоимость.
2. Трубы PE-X и PERT тоже часто монтируются при устройстве теплого пола. Только следует учитывать, что трубу PERT надо монтировать в полы целиком, а фитинги установить в местах соединения с коллектором. Трубы PE-X можно заливать вместе с фитингами в стяжку пола. Всегда следует стараться монтировать трубы контура без соединения фитингами в отдельном помещении.
3. Медные трубы контура теплого пола применяются в частном строительстве довольно редко из-за их стоимости. Дополнительно потребуется специальная защита меди от щелочи в смеси бетона стяжки.

К данному моменту следует подходить ответственно, так как любой дефект приводит к большим неприятностям сразу после начала эксплуатации пола. Выбирать следует трубу только у известных производителей, к которым следует отнести:

• Rehau;
• Valtek;
• KAN.

Трубы для теплого пола

Обязательно изучается вся документация к материалу. Следует определиться в каких, по объему бухтах, продается материал. Обязательно убедиться при покупке в наличии сертификатов качества на трубу.

Среди нескольких видов трубы для теплого пола, лучшим вариантом можно считать полиэтиленовые трубы типа РЕ-ХА. Они имеют отличные эксплуатационные характеристики и фитинги можно замуровать в цементной стяжке.

Данные трубы даже восстанавливают свой первоначальный вид при возможных заломах. Стоит их только нагреть строительным феном, но не много.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Подключение для каждой отдельной петли

Так называемые термомонтажные комплекты. Небольшие коробки, внутри которых есть ограничители по температуре воды носителя и воздуха в комнате. Подключаются к батареям центрального отопления, могут обеспечивать теплом небольшие системы площадью не более 15 м2. Преимущества – низкая стоимость, простота подключения и обслуживания, возможность функционирования от любой батареи. Недостаток один, но очень существенный – температура теплоносителя в системе подогрева пола точно такая же, как и в батарее. Рекомендуется устанавливать в лоджиях, коридорах, санузлах и технических помещениях, в которых не требуется поддерживать стабильные параметры микроклимата.

Подключение с помощью термомонтажных комплектов

На каком варианте останавливаться, решает владелец дома. Если у вас нет достаточных знаний, то рекомендуется проконсультироваться с профессионалами.

Главные требования при обустройстве теплого пола

Для того чтобы теплый пол эффективно работал и не создавал проблем в будущем, необходимо чтобы основание под теплый пол и помещение удовлетворяли некоторым требованиям.

Требования при монтаже теплого пола:

основание под полы должно быть прочным и надежным, обычно это ж/б плиты перекрытия или монолитное основание; обращается внимание и на высоту потолков в помещении, так как «пирог» теплых полов может доходить до 200 мм по высоте

• обязательно учитывается высота дверных проемов, при высоте проемов (после монтажа пола) менее 2100 мм придется выполнять реконструкцию по подъему перемычек, а это приводит к дополнительным тратам при ремонте;
• до начала работ по монтажу теплого пола обязательно выполнить установку оконных и дверных блоков, завершить штукатурные и другие отделочные работы (кроме финишных).

Если в частном доме смонтирована система отопления «ленинградка«, то для подключения теплого пола необходимо использовать байпас.

Монтаж водяного пола

Решив сделать теплый «пирог», нужно определиться с некоторыми аспектами. Например, в доме будет

1. батарейное отопление с подогревом полами или только низкотемпературное;
2. низкотемпературный контур, для которого выбирается отдельный режим. Необходимо учесть, что один контур – это отопление площади не больше 20 м2;
3. котел, который сможет подавать тепло в контуры, батареи, а также будет обеспечивать дом горячей водой.

Как сделать водяной теплый пол своими руками относительно быстро? Монтаж нужно начинать с приобретения всех необходимых элементов конструкции.

С уточнения характеристик объекта должны начаться все расчеты. Нужно определиться, «пирог» теплого пола – основное отопление или только подогрев. Схема может пропустить место, где будет стоять мебель, которую никто не планирует двигать на протяжении десятилетий.

Итак, для расчетов понадобятся следующие знания:

длина одного контура должна быть в пределах 100 метров;

Внимание! Если длина труб превышает 100 метров, в контуре больше поворотов, значит, увеличивается гидравлическое сопротивление, вода хуже циркулирует в системе и в итоге температура в контуре неравномерная

• когда контуры – единственный источник отопления, шаг между витками не должен превышать 20 сантиметров. Если же водяной пол – это дополнительный способ обогрева, достаточно, чтобы шаг был в пределах 30 сантиметров;
• при укладке контура от стен нужно отступать не менее 10 сантиметров.

Предположим, что у нас на первом этаже частного дома в умеренной климатической зоне 5 комнат и 1 коридор (его длина 10 метров) также есть котельная. Логичен будет монтаж отдельного контура в каждой комнате. Тогда через коридор к котельной нужно осуществить проведение труб для соединения с коллектором. Таким образом, делать отдельную укладку труб в коридорах нет необходимости, но к длине каждого контура нужно прибавить расстояние от комнаты до коллектора.

В нашем доме отопление только низкотемпературное (шаг 20 см). Это значит, что длину труб можно рассчитать по такой формуле:

– это квадратура комнаты, у нас она 15 метров;

– расстояние между витками (0,2 метра);

– стандартный коэффициент, он нужен для учета трубы на загибы.

метра трубы.

Это самая дальняя комната, значит, от коллектора до неё вода пройдет путь в 15 с небольшим метров. Таким образом, длина первого контура с учетом расстояния до котельной равна 98 метров.

Так нужно провести расчет каждого контура. И в итоге иметь представление о том, сколько метров труб в нашем частном доме необходимо для теплого водяного пола.

Правильно рассчитав количество метров, трубы можно будет приобрести оптом

Составляющие конструкции

Для создания системы понадобится не только труба, но также

1. котел. Лучше всего приобретать тот, что сможет работать даже летом для ГВС, не отапливая при этом дом. Мощность устройства, прежде всего, зависит от квадратуры дома.
2. смесительный узел. Он состоит из нескольких элементов. Среди них коллектор (в нем должно быть столько выводов, сколько есть контуров теплого пола), клапаны, воздухоотводчики. А также фитинги и циркулярный насос.

Устанавливается коллектор на стене над полом рядом с котлом, температура выставляется для каждого контура отдельно. Все это можно смонтировать в первую очередь, а затем непосредственно заняться монтажом теплого пола.

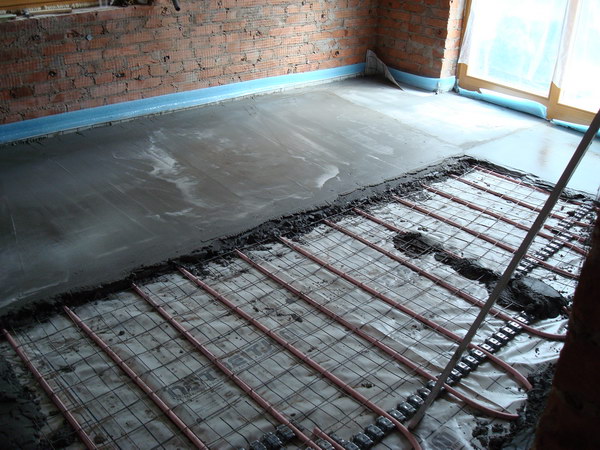

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Выбор оптимального решения

Более простыми в укладке и безопасными в эксплуатации вариантами теплых полов в квартире считаются электрические системы. Их монтаж проводится с помощью обычного набора электрика – плоскогубцами, кусачками, ножом, тестером и отверткой. Регламентируются электрические системы не так жестко, как водяные аналоги.

Если проводить устройство теплых полов в квартире законным путем, то моральные и материальные затраты на получения различных разрешений сведут на нет всякий экономический эффект. Если действовать самовольно – велик риск значительных штрафов. Намного меньше проблем встречает применение в многоквартирных домах кабельных и пленочных ИК полов.

Расчет системы

Перед тем как начнется монтаж водяного теплого пола своими руками, следует сделать выбор, будет система работать от радиаторов отопления или же будет независима от них. Определитесь и с финишным покрытием. Например, кафельная плитка имеет высокий показатель теплопроводности, а вот дерево имеет существенно низкий показатель такого качества. Еще при расчетах, стоит учитывать квадратуру комнаты.

Учтите, что один контур не может превышать показатель в сто двадцать метров. В этом случае система не будет обладать эффективностью. После всех учетов, нужно определить степень теплопотерь.

Определятся данный фактор учитывая, такие характеристики:

• материал, из которого возведена жилая конструкция;
• вид остекления;
• средний показатель температуры именно в вашем регионе;
• наличие дополнительных источников обогрева.

После расчета предыдущих факторов, нужно определить какая температура необходима для вашего комфортного проживания.

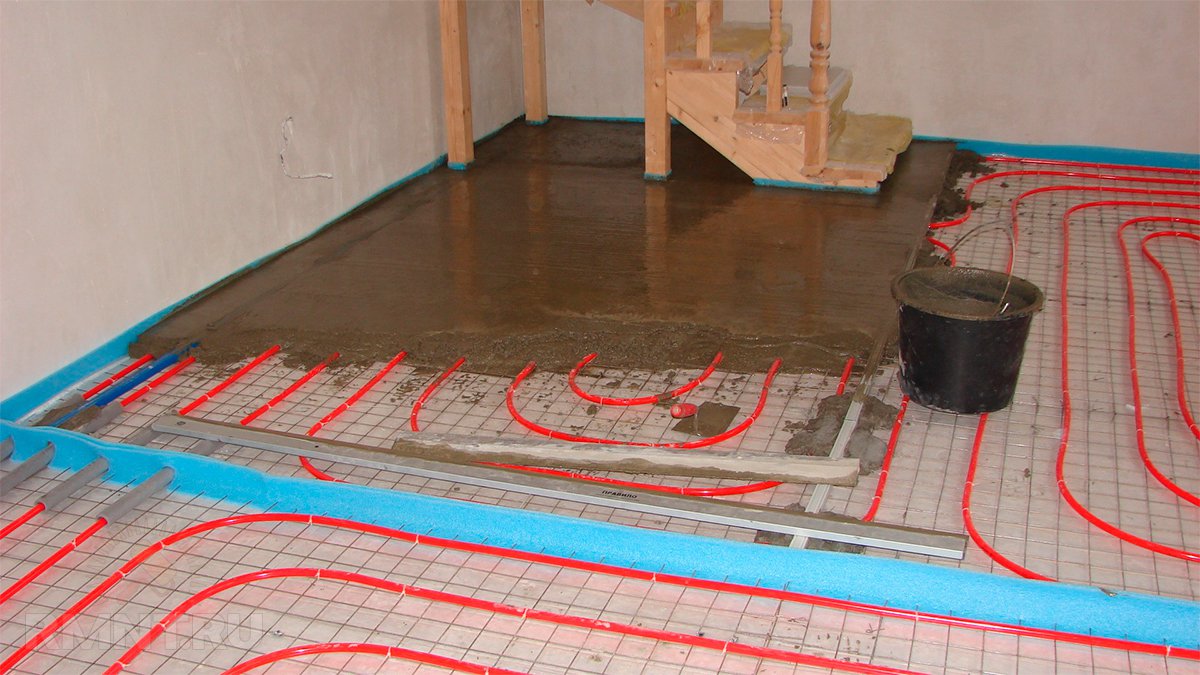

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

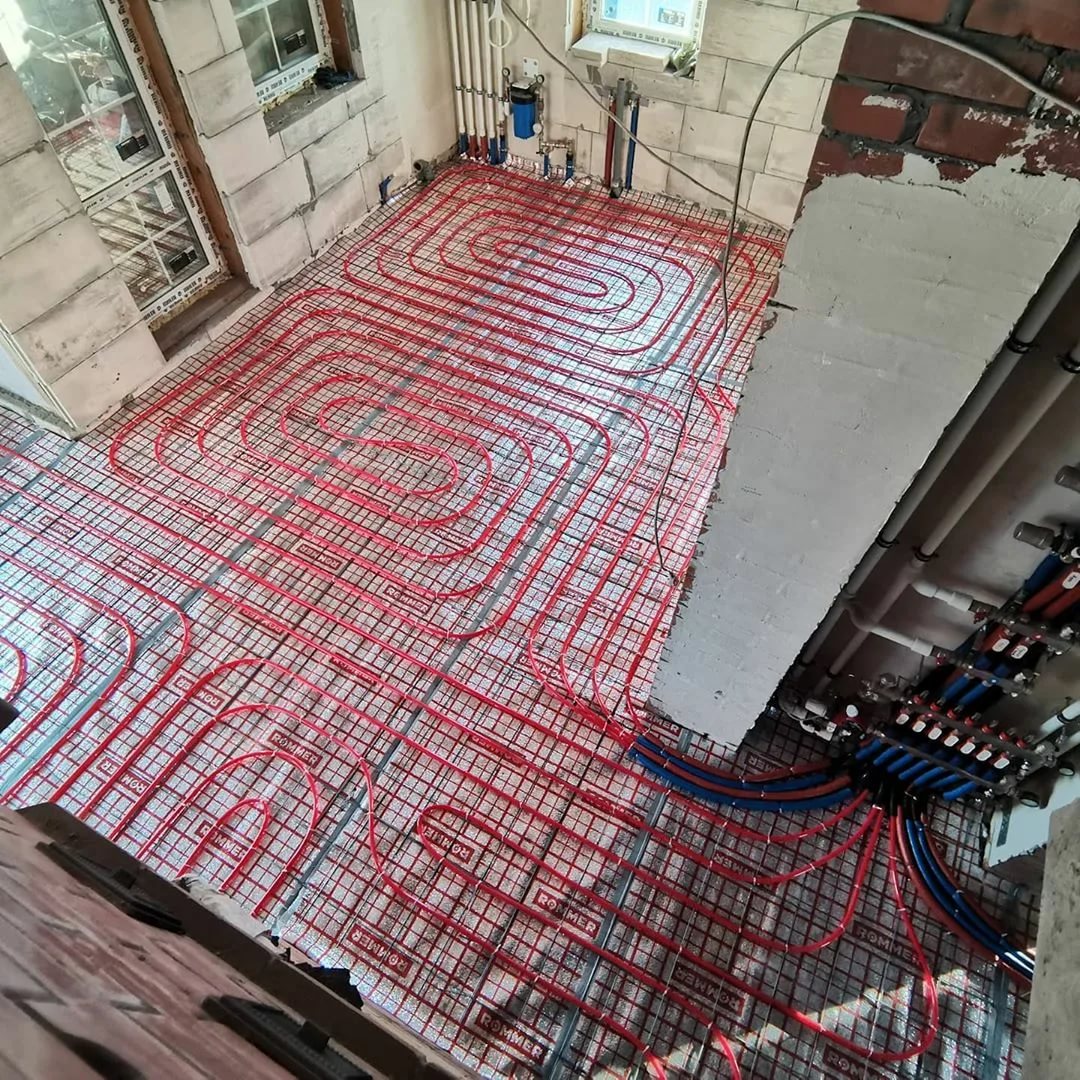

Схемы укладки водяного теплого пола

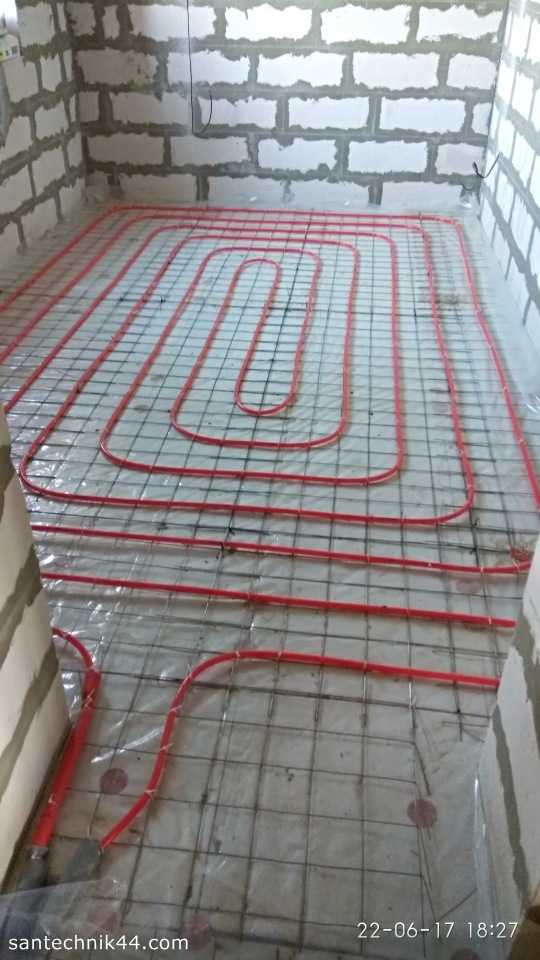

Наиболее распространенные схемы укладки водяного пола – улитка и спираль. Улитка равномерно прогревает всю площадь пола.

Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Важно! Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая – планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м

Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв. м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм.

Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Часто задаваемые вопросы

Каков оптимальный диаметр труб водяного теплого пола?

Обычно, трубы теплого пола имеют диаметр от 14 до 22 мм. Самый распространенный вариант — 16 мм, а более толстые трубы используются для сборки петель большой длины.

Какой способ монтажа предпочесть, если возможны оба варианта?

Рекомендуется заливать водяной теплый пол в стяжку. Она защитит трубы от механических повреждений и выровняет нагрев — вся поверхность пола будет одинаково теплой.

Какова оптимальная толщина стяжки?

Рекомендуется выдерживать толщину бетонного слоя в диапазоне 30-50 мм. Такой размер позволит хорошо аккумулировать тепло без потерь энергии на собственный нагрев.

Какова должна быть толщина слоя теплоносителя?

Минимальная толщина (при использовании пеноплекса) — 15 мм. Можно больше, если того требуют климатические условия. Однако, слишком толстый слой заметно увеличит уровень пола, что потребует подрезки дверных полотен.

Какое напольное покрытие лучше всего укладывать на водяной теплый пол?

Оптимальным вариантом считается кафельная плитка. Однако, можно использовать любые варианты — ламинат, линолеум, ковролин. Единственным условием выбора является наличие специального значка в виде змейки со стрелочками — им маркируются материалы, предназначенные для укладки на теплый пол.

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

Подготовительный этап

Теплый пол может функционировать, как в качестве вспомогательной системы в дополнение к радиаторному или воздушному отоплению, так и являться основным источником тепла в помещениях

Важно правильно спроектировать систему с учетом размеров и теплового расчета помещений, гидравлического сопротивления труб и других нюансов

При подготовке чертежей определяется тип раскладки труб и шаг их монтажа. Спиральная раскладка (улитка) выполняется от края к центру с двойным шагом, а затем обратно в промежутки между уже уложенными трубами. В результате трубы, по которым поступает нагретый теплоноситель, чередуются с «обраткой», создавая равномерный нагрев пола.

Укладку змейкой выполнить проще, но начинать ее надо от наиболее холодной (внешней) стены, так как к концу змейки температура теплоносителя успевает понизиться. Если коллекторный шкаф расположен далеко от внешней стены, часть подающей трубы, ведущей к началу змейки, рекомендуется теплоизолировать. Теплоизоляция также необходима участкам труб, проходящим через стены.

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX. Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам.

Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

#4: Монтаж труб водяного пола

Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Следует учитывать ширину шага, углы поворотов, диаметр труб.

На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.

Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.

На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.

Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.

По такому принципу монтируем все водяные контуры

До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски

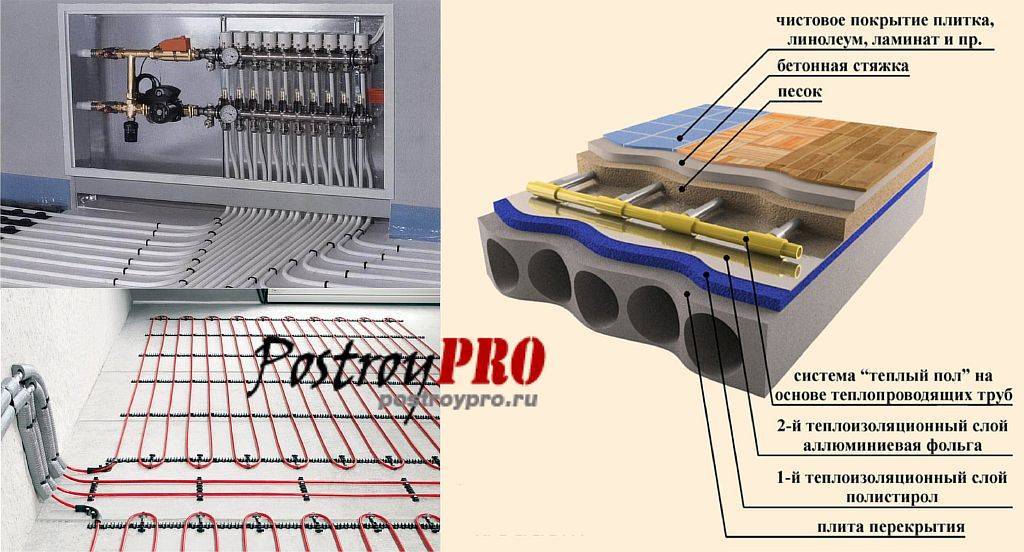

Основные элементы системы отопления «теплые полы»

Система отопления жилища, в которой основой являются водяные теплые полы, работает по простому принципу. Под полом укладываются пластиковые трубы, по которым через циркуляционный насос от распределительного коллектора движется горячий теплоноситель. Он отдает свое тепло полу, который равномерно нагревает помещение. Следует отметить, что интерьер помещения изменяется до неузнаваемости, ведь отсутствуют батареи отопления, трубы обратки и подачи, что позволяет создавать необычные дизайнерские решения по обустройству жилья.

Основные элементы системы и что нужно для теплого водяного пола в доме:

• котел достаточной мощности для нагрева теплоносителя;
• циркуляционный насос, для сложных систем, состоящих из нескольких контуров желательно применение насоса для каждого контура;
• шаровые клапаны на котле;
• пластиковые трубы для разводки и укладки;
• распределительный коллектор, с элементами настройки и регулировки;
• различные фитинги для соединений.
