Выбираем и монтируем под мойку кухонный водонагреватель

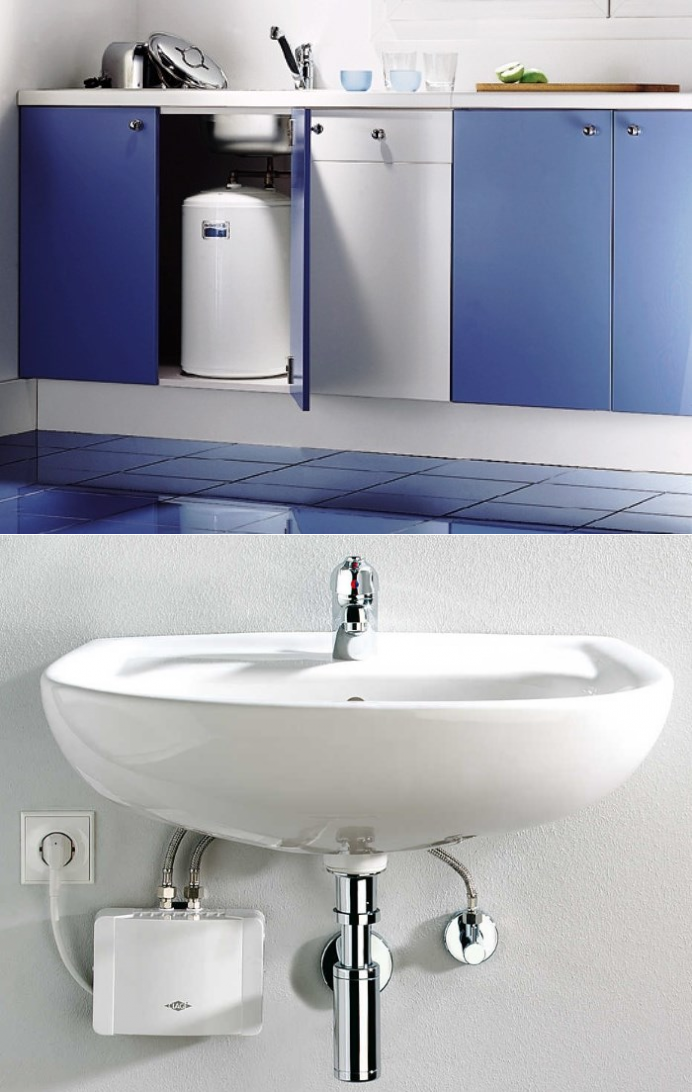

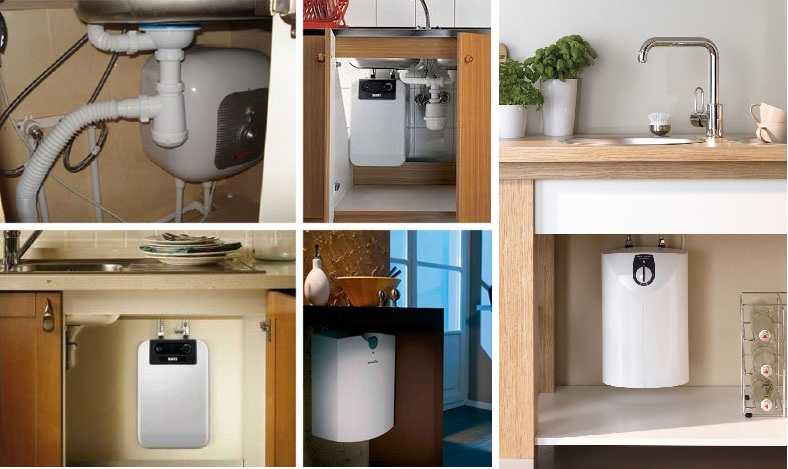

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10-25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

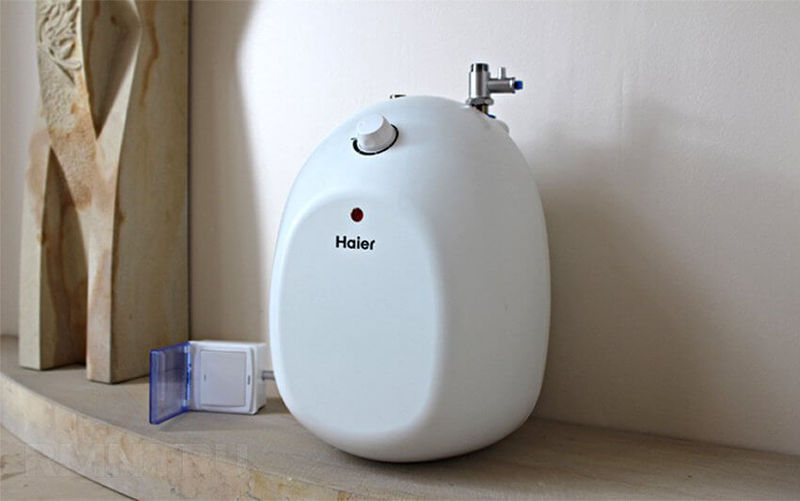

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

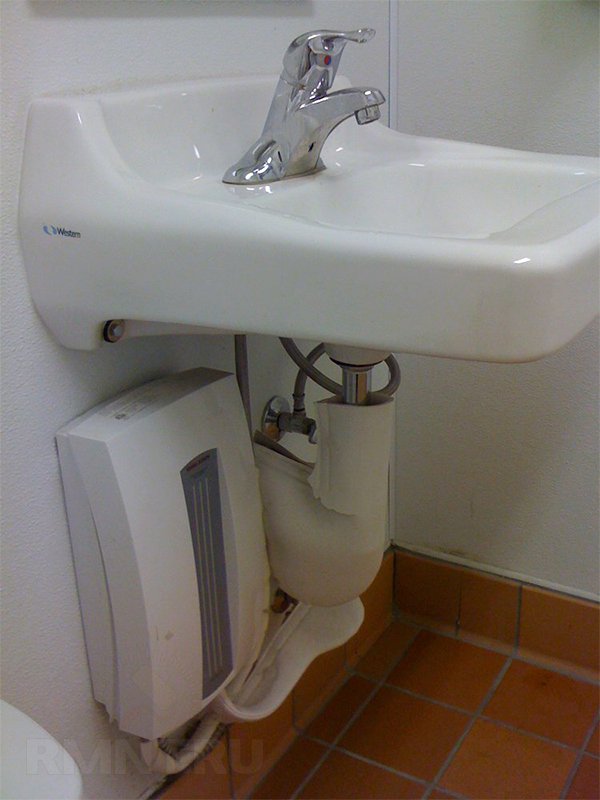

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения , незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Классификация

Согласно условиям задачи нам требуется компактное устройство для скрытого монтажа. Соответственно, газовые колонки отпадают: в тумбе под мойкой или умывальником устройство этого класса смонтировать невозможно.

В сухом остатке – электрические водонагреватели. Какими они бывают?

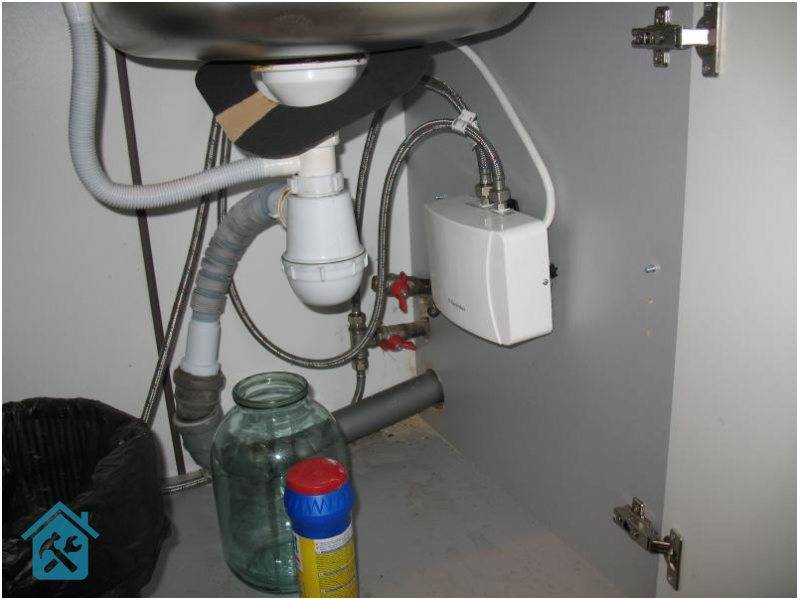

Проточные

При открытом кране вода проходит через теплообменник и, соприкасаясь с ним, нагревается. Источником тепла служит обыкновенный ТЭН – герметичный трубчатый нагреватель с вольфрамовой спиралью и керамическими изоляторами внутри.

“Взрослые” проточные нагреватели могут обладать весьма значительным энергопотреблением. В частности, в гостиницах и больших коттеджах можно встретить устройства с электрической мощностью 12-24 киловатта. Немудрено: вода обладает значительной теплоемкостью, и при большом расходе обеспечить приемлемую температуру нелегко.

Однако для монтажа под раковиной мы присмотримся к сравнительно маломощным нагревателям – от 3,5 до 7 КВт. Для того, чтобы обеспечить горячей водой один сантехнический прибор, их производительности достаточно.

Чем различаются между собой проточные нагреватели?

Номинальной мощностью
. На тематических форумах можно встретить очень разные оценки эффективности приборов с мощностью 3,5 киловатта: кто-то отзывается о них с восторгом, кто-то жалуется на низкую температуру воды.
Секрет прост: если нагреватель способен нагреть определенное количество воды за единицу времени на 15 градусов, то при начальной температуре в +5 и +20 результат будет, сами понимаете, очень разным. Если вы живете в холодном регионе, лучше разориться на более мощное устройство, благо цена 5-киловаттного и 3,5-киловаттного устройств различается незначительно.
Способом установки
. Если прибор предназначен для работы под давлением, он монтируется в разрыв трубопровода и включается при расходе воды через любой подключенный сантехнический прибор.

Большая часть недорогих устройств, однако, устанавливается после запорной арматуры и комплектуется собственным гусаком или душевым шлангом с лейкой. Установить такой прибор своими руками несложно; однако придется решить проблему монтажа проходного крана перед нагревателем.

К сожалению, в продаже непросто найти подходящий образец запорной арматуры; автору в похожей ситуации пришлось монтировать на край ванны вентиль для скрытого монтажа. Вентиль был подключен к входному патрубку нагревателя гибкой подводкой.

Возможностью ступенчатой регулировки мощности
. Если во всех устройствах, потребляющих 5 киловатт и более, она присутствует, то в 3,5-киловаттных зачастую есть только одна клавиша, включающая нагрев воды на номинальной мощности. В летнюю жару возможность ограничить нагрев часто недостает.

Накопительные

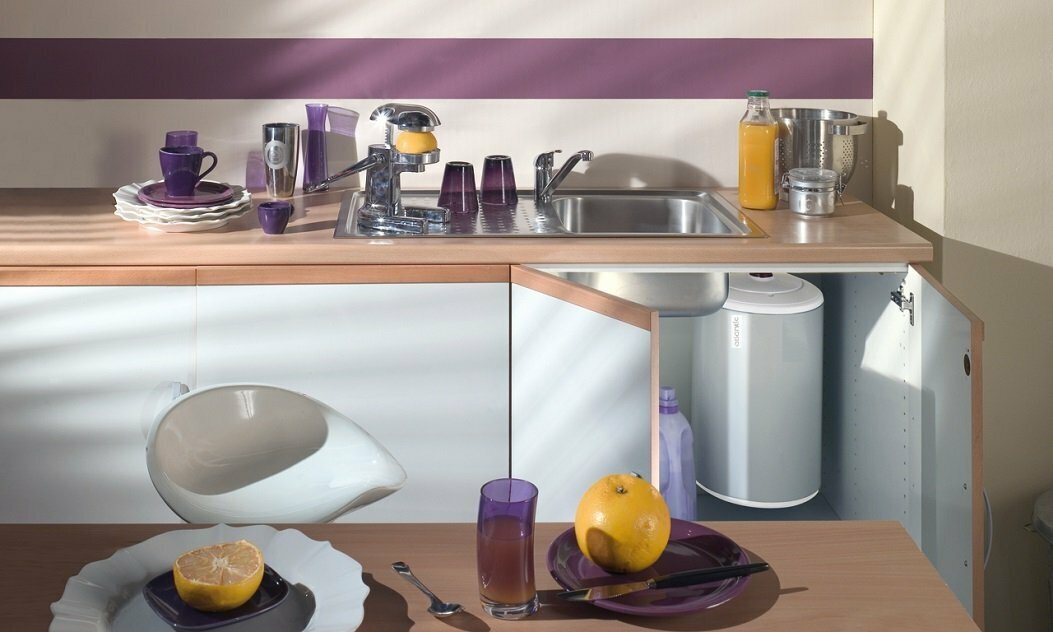

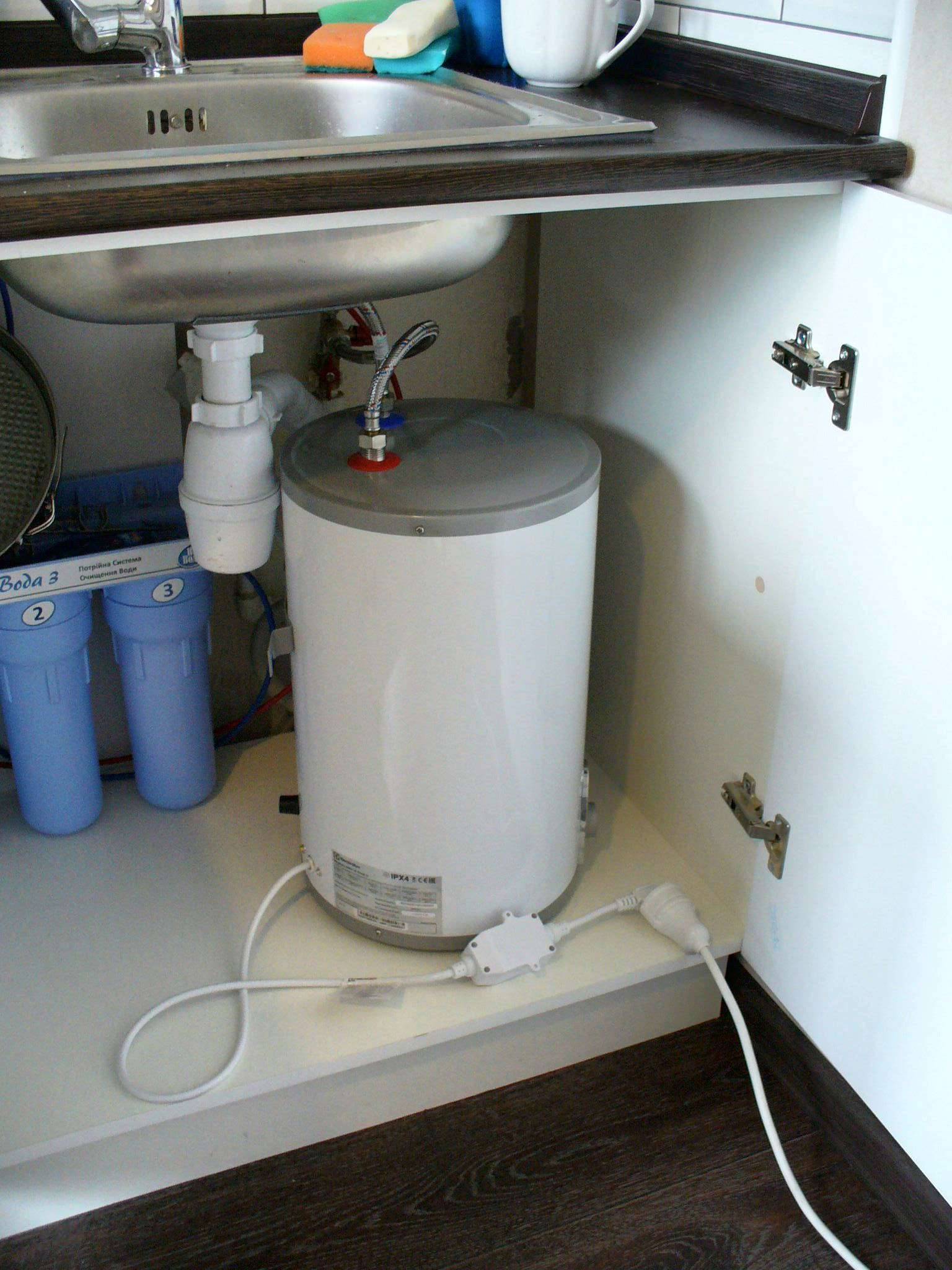

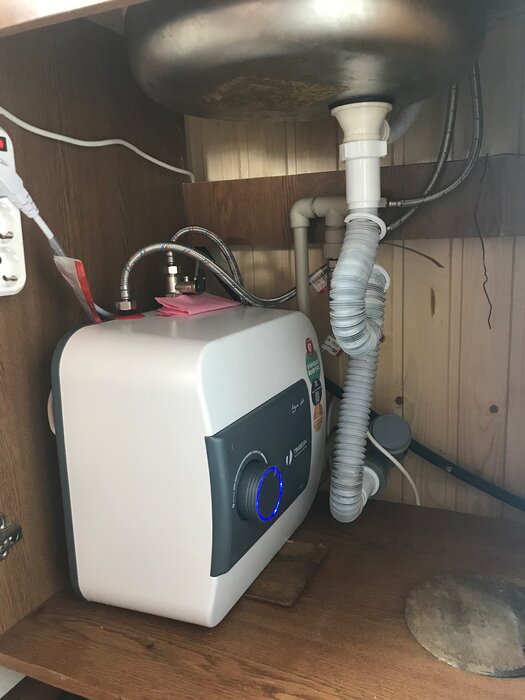

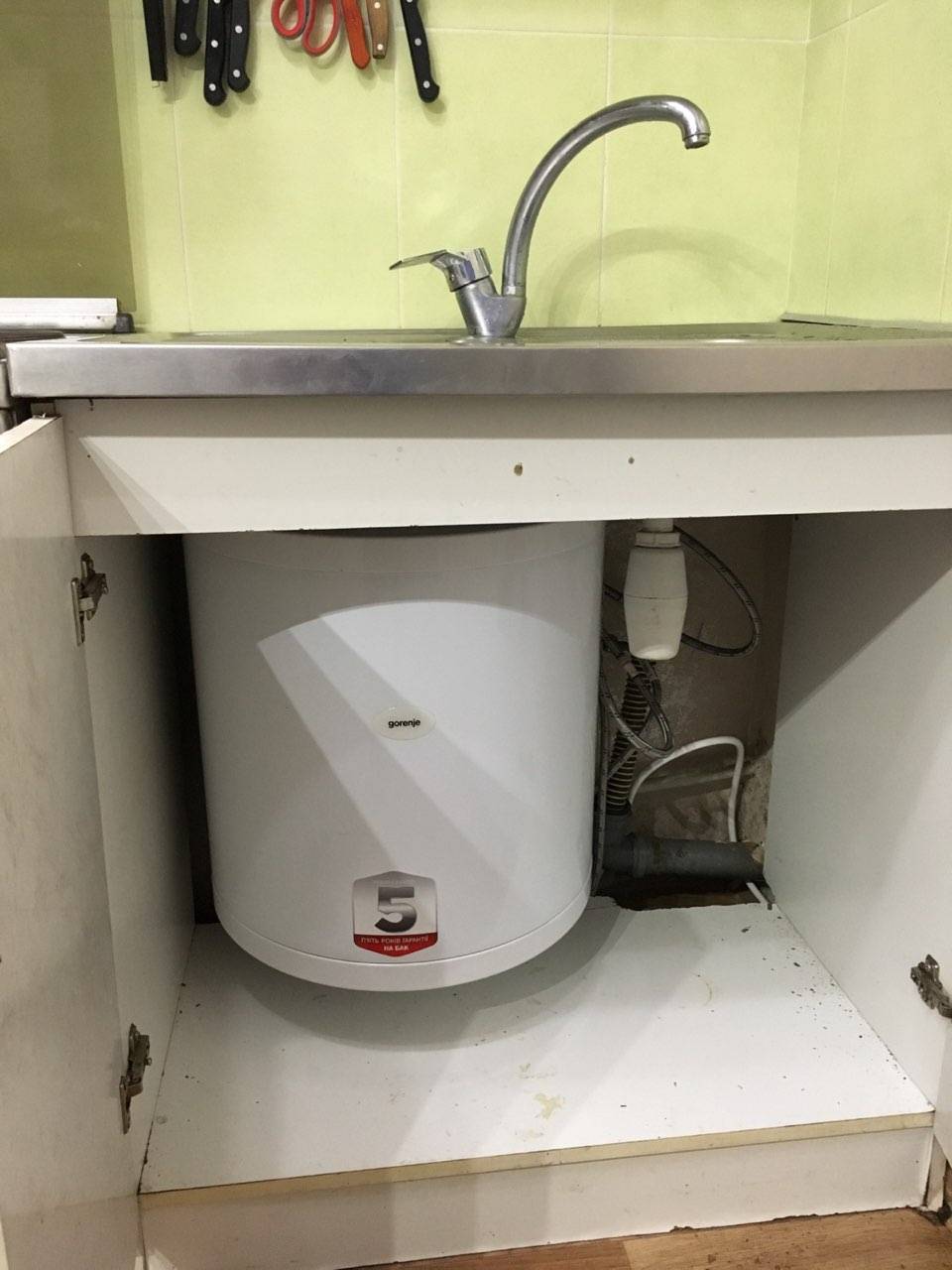

Накопительные электрические водонагреватели под раковину тоже прекрасно помещаются. Разумеется, при небольшом объеме.

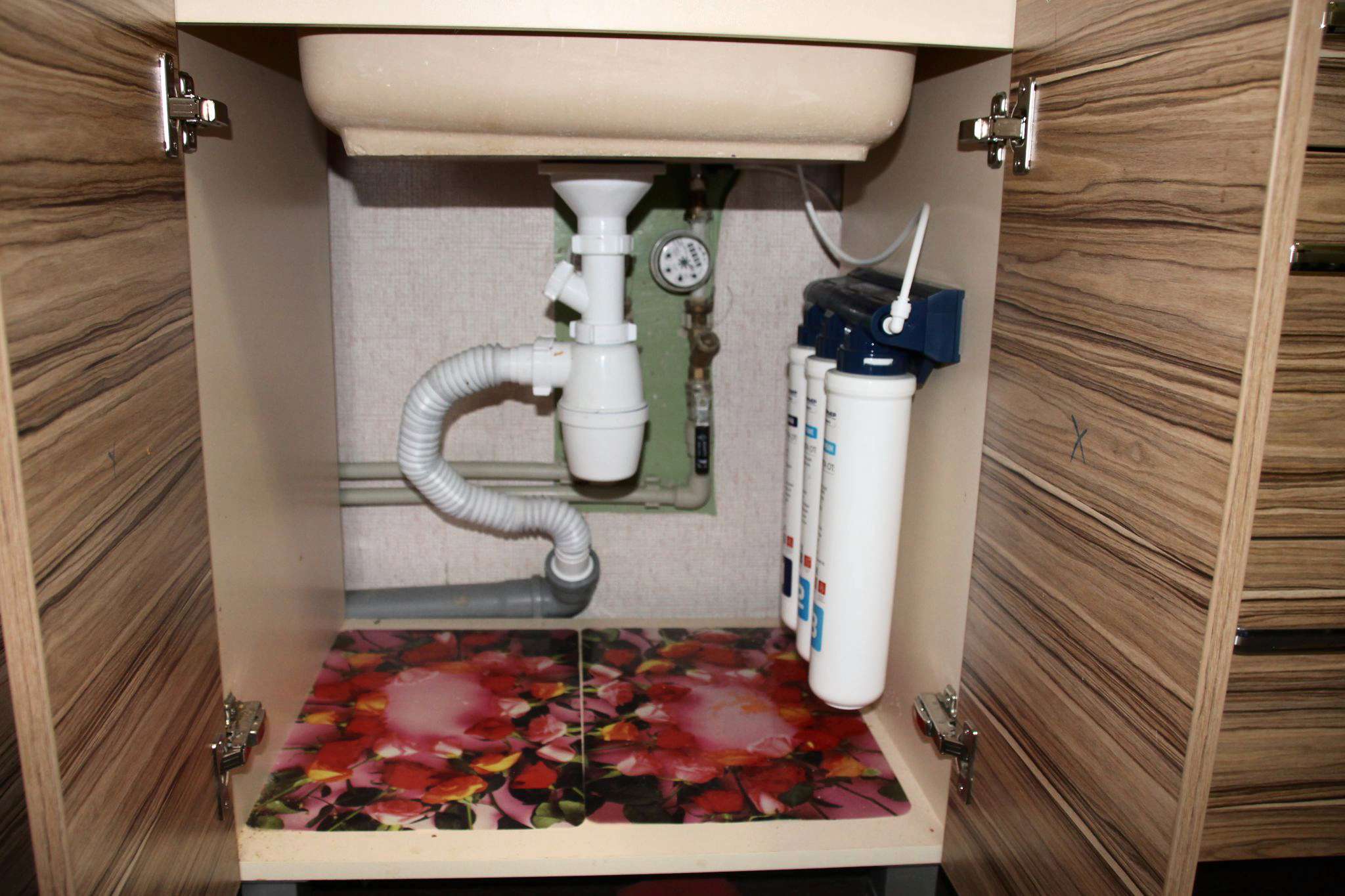

Насколько небольшом? Все определяемся размерами тумбы и тем, используется ли она для чего- то еще.

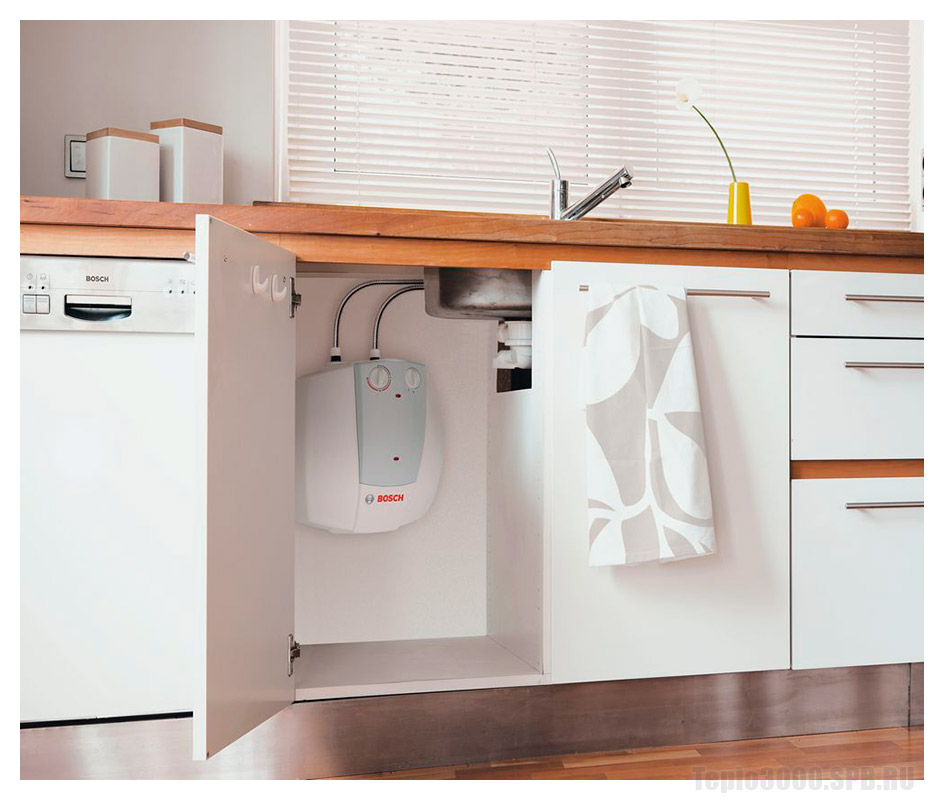

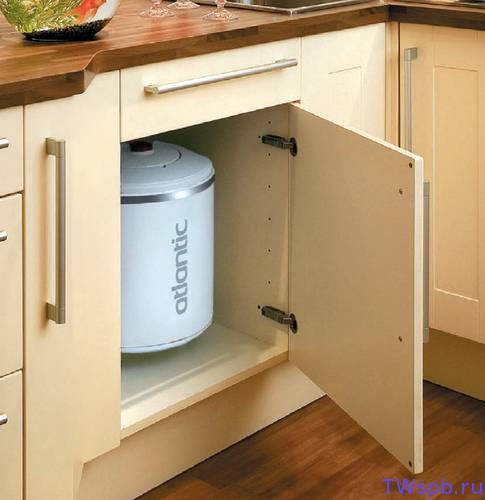

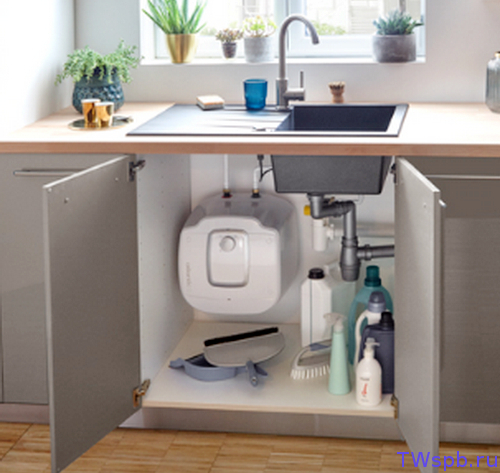

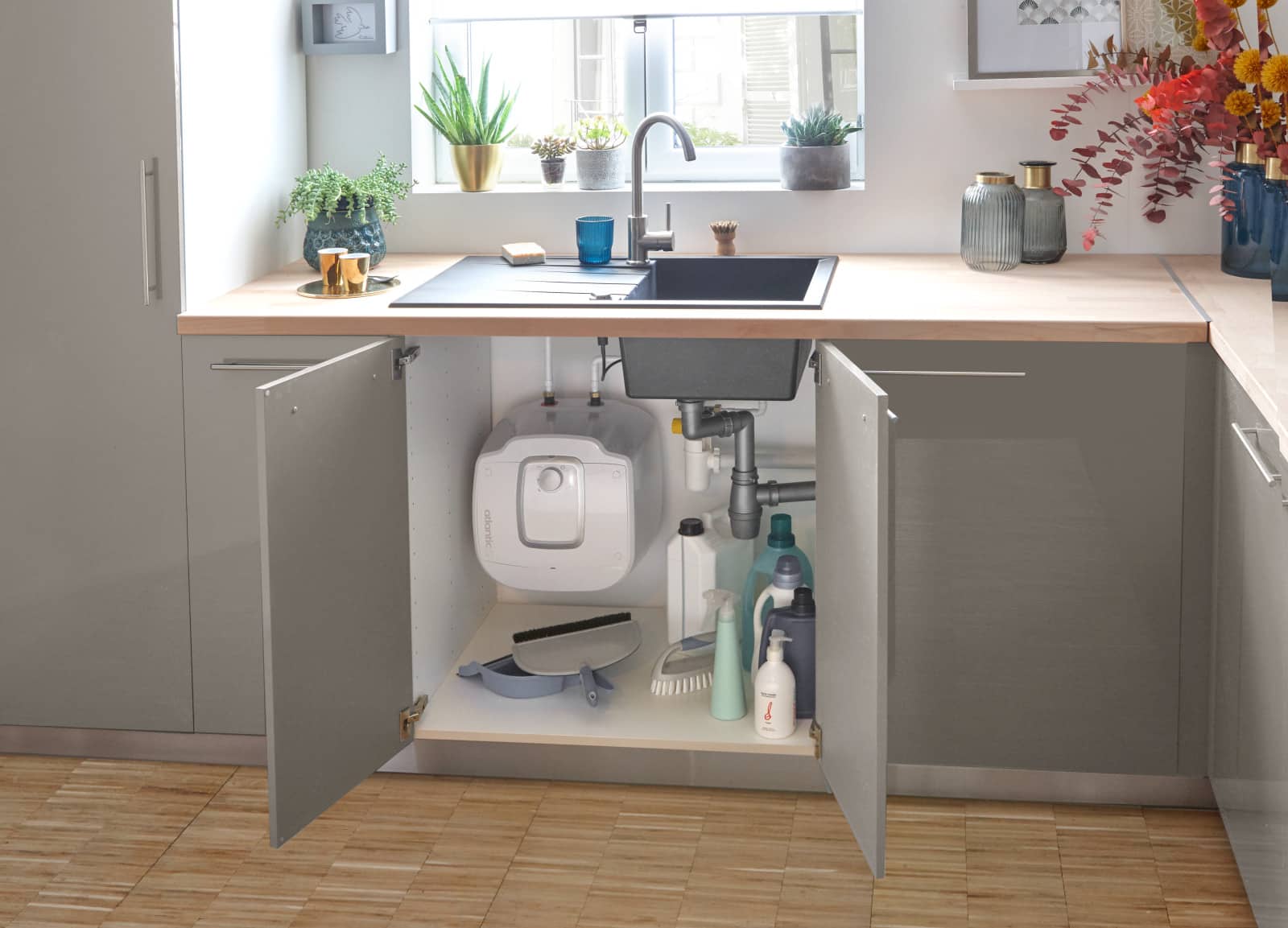

Прибор объемом 10 – 15 литров прекрасно поместится в самой тесной тумбе рядом с мусорным ведром или домашними соленьями; при объеме 30 литров свободного места под мойкой уже не останется.

Установка на даче

Очень хорошо устанавливать водонагреватели на даче. Если вы постоянно не проживаете в доме, то наверняка нет котла отопления, и как только начинаете дачный сезон сразу же сталкиваетесь с проблемой горячей воды. Особенно когда в гости приходит много народа и надо мыть посуду. Тут уж сам бог велел установить на даче водонагреватель, можно это сделать своими руками.

На даче установка зависит от напора воды. Если в жилых многоквартирных домах это центральная водопроводная система, то на даче, то есть напор, то нет. Поэтому если устанавливаете бойлер на даче, то помещайте его выше точки водозабора не меньше чем на 2 метра. Конечно, устанавливая на даче такой агрегат, надо учитывать, сколько горячей воды понадобится.

Если есть рядом газ, то можно на даче устанавливать газовый водогрей. Он более экономичный. Но, конечно, в любом случае контакта с газом, если водонагреватель газовый, необходимо разрешение на подключение своими руками. Разрешение дает газоснабжающая организация. Схема установки бойлера:

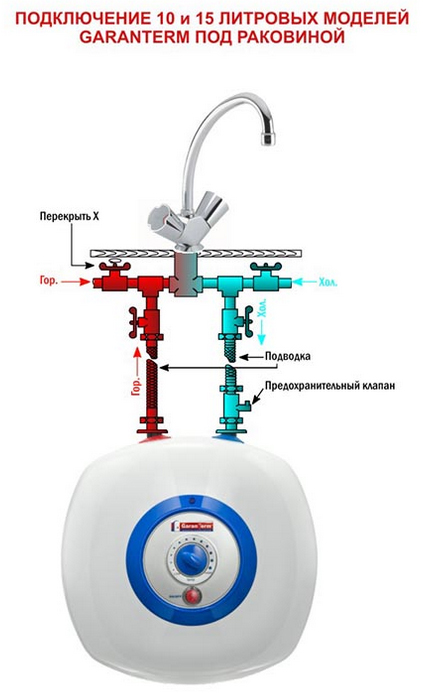

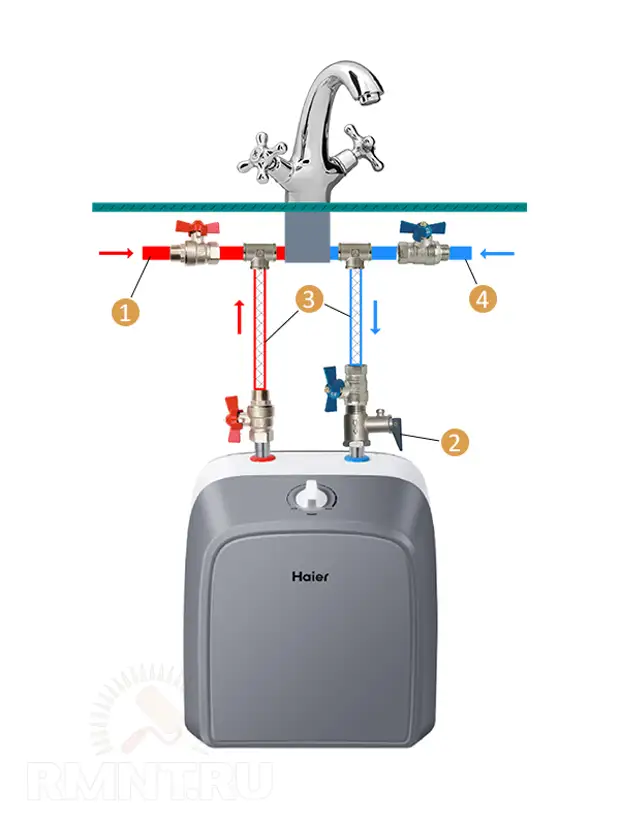

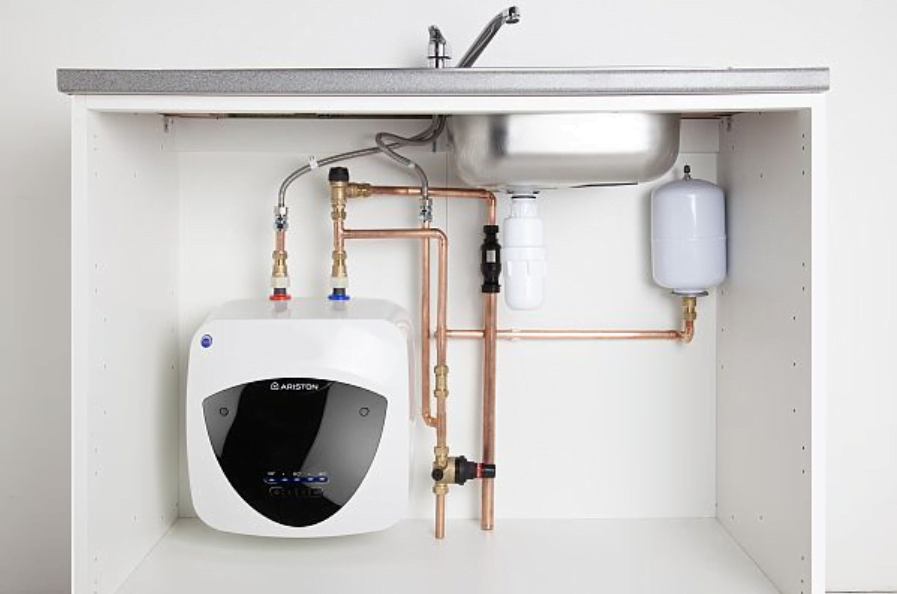

Схема подключения бойлера

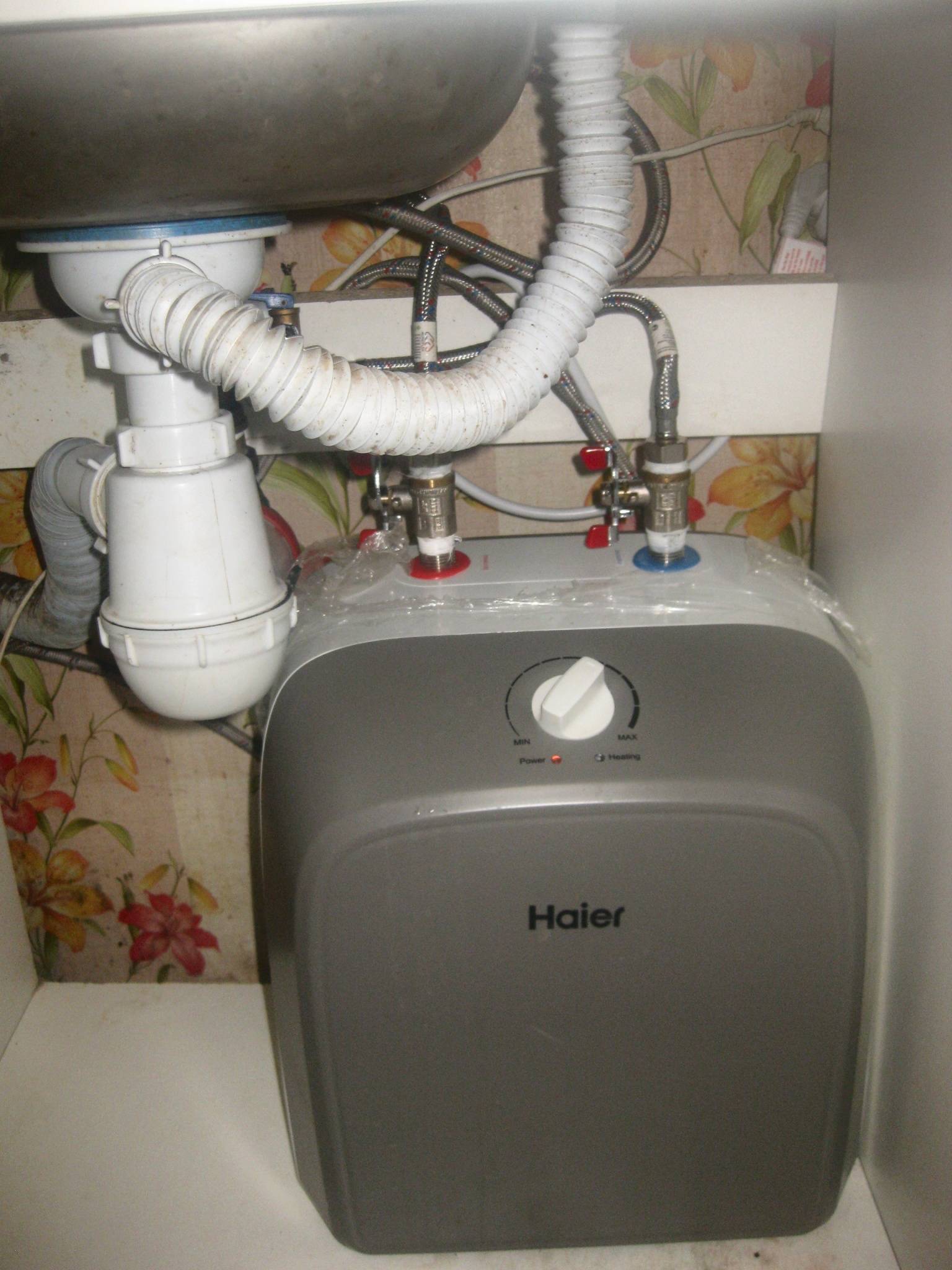

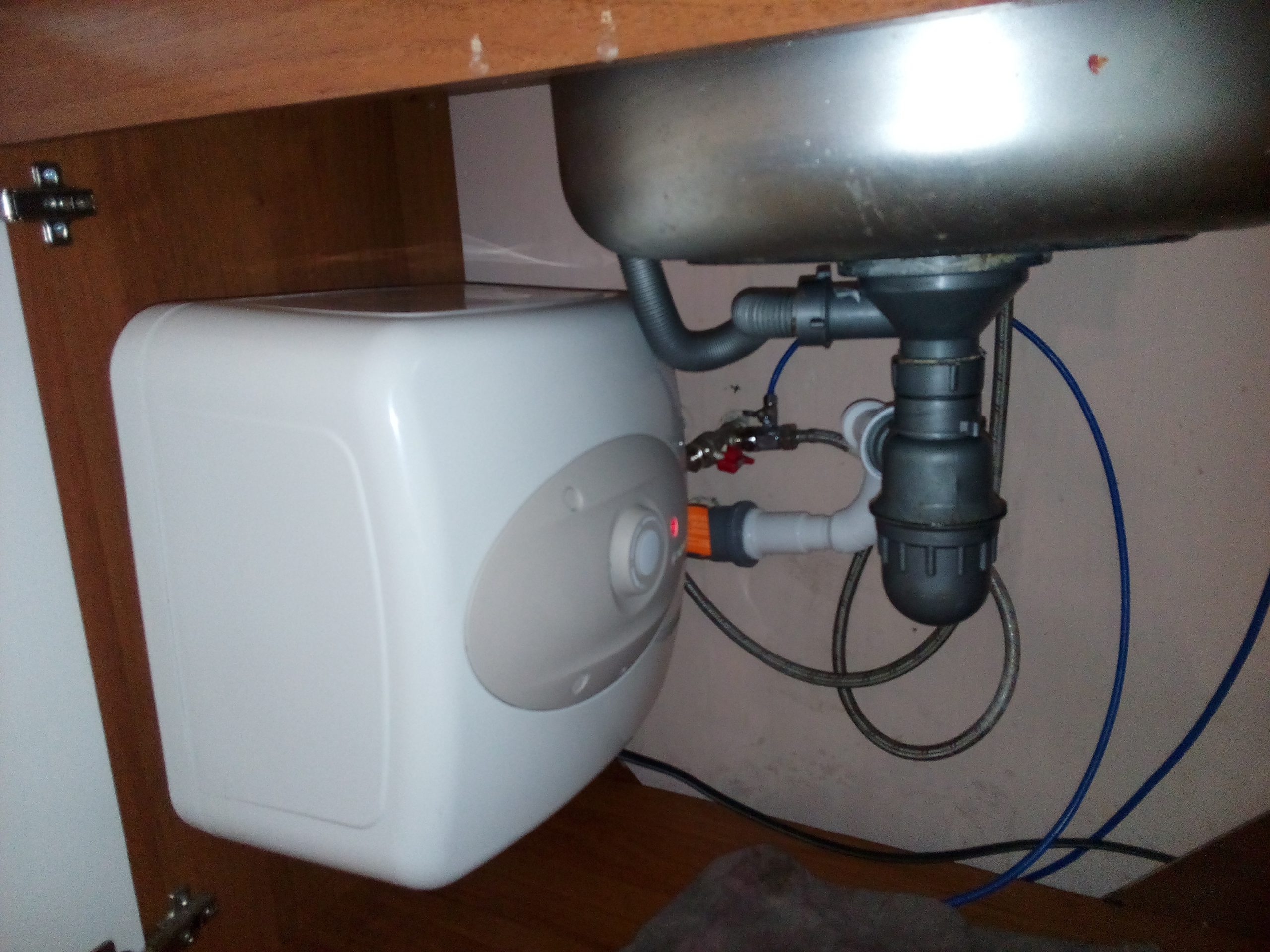

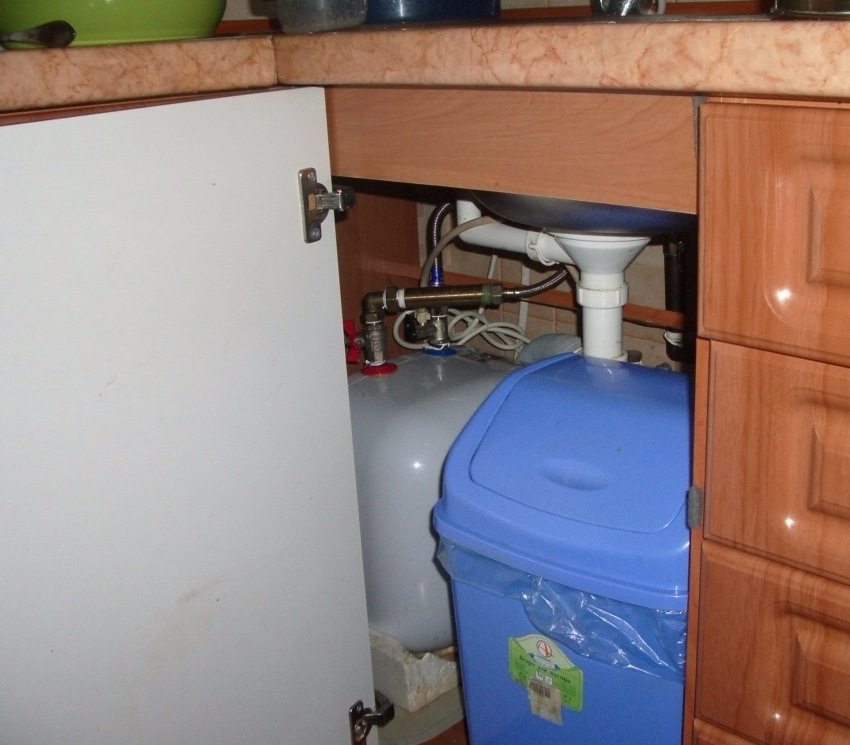

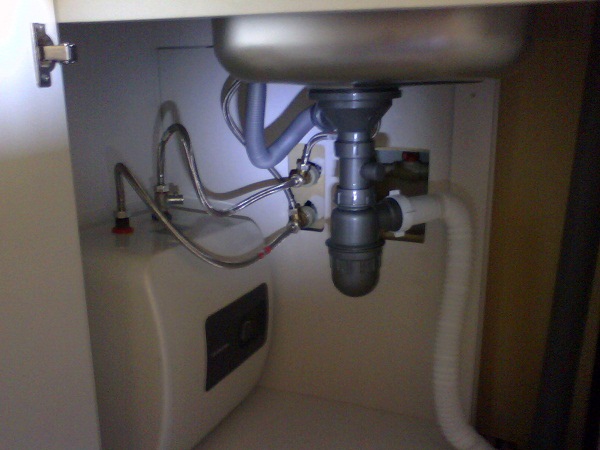

Как правильно установить водонагреватель под раковину

В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.

Процесс монтажа выглядит так.

Патрубки водонагревателя оборудуются запорной арматурой.
На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.

Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.

Конструкция накопительного водонагревателя

Прежде чем выбирать подходящее оборудование, стоит изучить принцип его работы, а также какие требования к нему предъявляются в первую очередь.

Главное – чтобы бак смог держать как можно дольше необходимую температуру, поэтому в этом случае не обойтись без качественной теплоизоляции бойлера. Из-за этого цена устройства может увеличиваться.

Внутри электрического накопительного бойлера любого размера устанавливаются ТЭНы. За счет встроенного термостата удается ними регулировать. Аппаратура при достижении заданного уровня отключит ТЭНы от сети электропитания, а также включит их, когда температура опустится ниже определенного предела. Время разогрева зависит от мощности нагревательных элементов, возможности электросети и объема воды.

Достоинства оборудования

Накопительный электрический водонагреватель имеет ряд особенностей, которые отличают его от других приборов такого плана, в частности газовых.

Отметить следует:

мощность теплообменника;
не нужно устанавливать дымоход, чтобы отводить продукты горения;
нет камеры сгорания, поэтому упрощается техническое обслуживание.

Большинство современных моделей электрических водонагревателей имеют ночной режим подогрева емкости.

При выборе оборудования уточните основные параметры для его правильной эксплуатации.
Большинство моделей крепятся с помощью специальных кронштейнов.
Устройства, в отличие от проточных, инструкция разрешает комбинировать с индивидуальным водопроводом с помощью насоса для скважины или колодца.
Факторы, влияющие на правильную работу бойлера:

резкий перепад температуры;
попадание вовнутрь агрессивных веществ;
высокое давление в водопроводной сети.

Как правильно установить водонагреватель под раковину

В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.

Процесс монтажа выглядит так.

Патрубки водонагревателя оборудуются запорной арматурой.
На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.

Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Трубы и фитинги

При монтаже накопительного водонагревателя под мойкой, особое внимание следует уделить выбору и установке труб и фитингов. Качество и правильный подбор этих элементов играют важную роль в надежности и безопасности системы

В данной статье мы рассмотрим основные аспекты, которые следует учесть при выборе и установке труб и фитингов для накопительного водонагревателя под мойкой.

Выбор материала труб

Основные материалы, используемые для изготовления труб, включают:

Медь: медные трубы являются одним из лучших вариантов для систем горячего и холодного водоснабжения. Они обладают высокой прочностью и устойчивостью к коррозии.
Полипропилен: полипропиленовые трубы прекрасно подходят для систем горячего и холодного водоснабжения. Они обладают высокой прочностью, устойчивы к температурным перепадам и коррозии.
Металлопластик: металлопластиковые трубы являются комбинацией металлического оболочки и пластикового внутреннего слоя. Они обеспечивают высокую прочность и устойчивость к коррозии.

Фитинги для подключения

Для подключения труб к накопительному водонагревателю необходимо использовать специальные фитинги. Здесь также важна правильность выбора и установки:

Для медных труб используются латунные фитинги, которые обладают высокой прочностью и устойчивостью к коррозии.
Для полипропиленовых и металлопластиковых труб используются пластиковые фитинги, которые обеспечивают надежное соединение и устойчивость к коррозии.
При установке фитингов важно обратить внимание на правильность монтажа и герметичность соединений. Для этого рекомендуется использовать специальные герметики или фум-ленту.

Необходимость использования шумоизоляционных материалов

При установке накопительного водонагревателя под мойкой, особенно если он расположен в непосредственной близости к жилым помещениям, рекомендуется использовать шумоизоляционные материалы. Они помогут снизить уровень шума и вибрации, которые могут возникать при работе водоснабжения.

Заключение

Правильный выбор и установка труб и фитингов являются важными аспектами при монтаже накопительного водонагревателя под мойкой. При выборе материала труб следует учитывать их прочность, стойкость к коррозии и температурным перепадам

Также следует обратить внимание на правильность выбора и установки фитингов, а также возможность использования шумоизоляционных материалов для снижения шума и вибрации

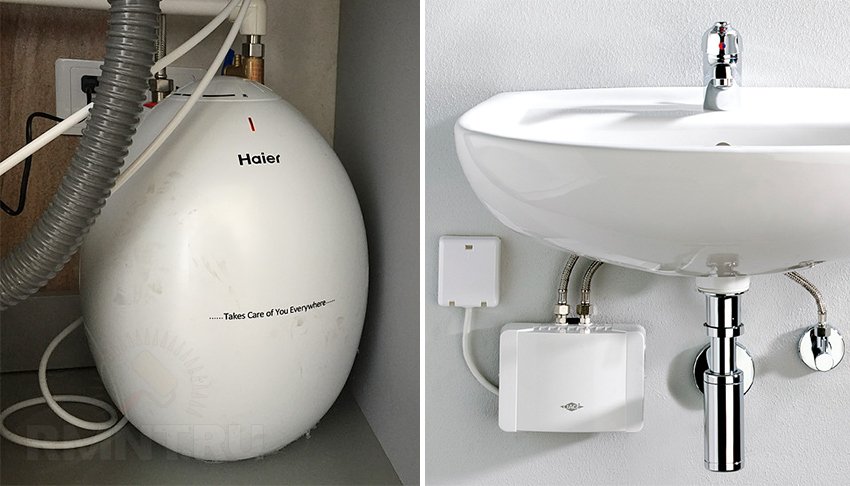

Накопительный или проточный

Накопительный водонагреватель для кухни привлекает конструкцией бака, который долгое время сохраняет воду горячей автоматически. Он является довольно экономичным, так как запускается до заполнения необходимого объёма воды до требуемой температуры, а затем прекращает работу.

Если вы знаете, что использовать конструкцию будете круглый год, то лучшим вариантом будет маленький водонагреватель (до 15 литров), так как в зимнее время вода в трубопроводе ледяная (около 5°С) и агрегат попросту не справится с нагревом из-за перепада температур.

Накопительный нагреватель воды для кухни под мойку стоит выбирать и исходя из мощности. В множестве многоквартирок нельзя монтировать устройства большой мощности по причине слабой электропроводки. Самим можно подключать конструкции до 5 кВт, либо придётся к щитку протягивать отдельный прочный провод или даже применять трёхфазную сеть.

Накопительный водонагреватель для мытья посуды считается самым маломощным. Выпускают конструкции от 0,8 кВт. Водонагреватель проточный кухонный и нагреватель на кран будут иметь мощность около 7 кВт, а прибор электрический с более высокой мощностью нет смысла монтировать (если только он не будет использоваться для принятия душа).

Электрический проточный вариант для мытья посуды очень удобен, так как не имеет накопительной ёмкости, которая занимает определённое место. Вода нагревается сразу же с открытием крана. Насколько горячая будет вода, зависит от напора.

Мощность конструкций бывает от 3 до 20 кВт.

Проточные нагреватели подходят для помещений, где малое потребление воды, и бывают двух видов: напорные и безнапорные.

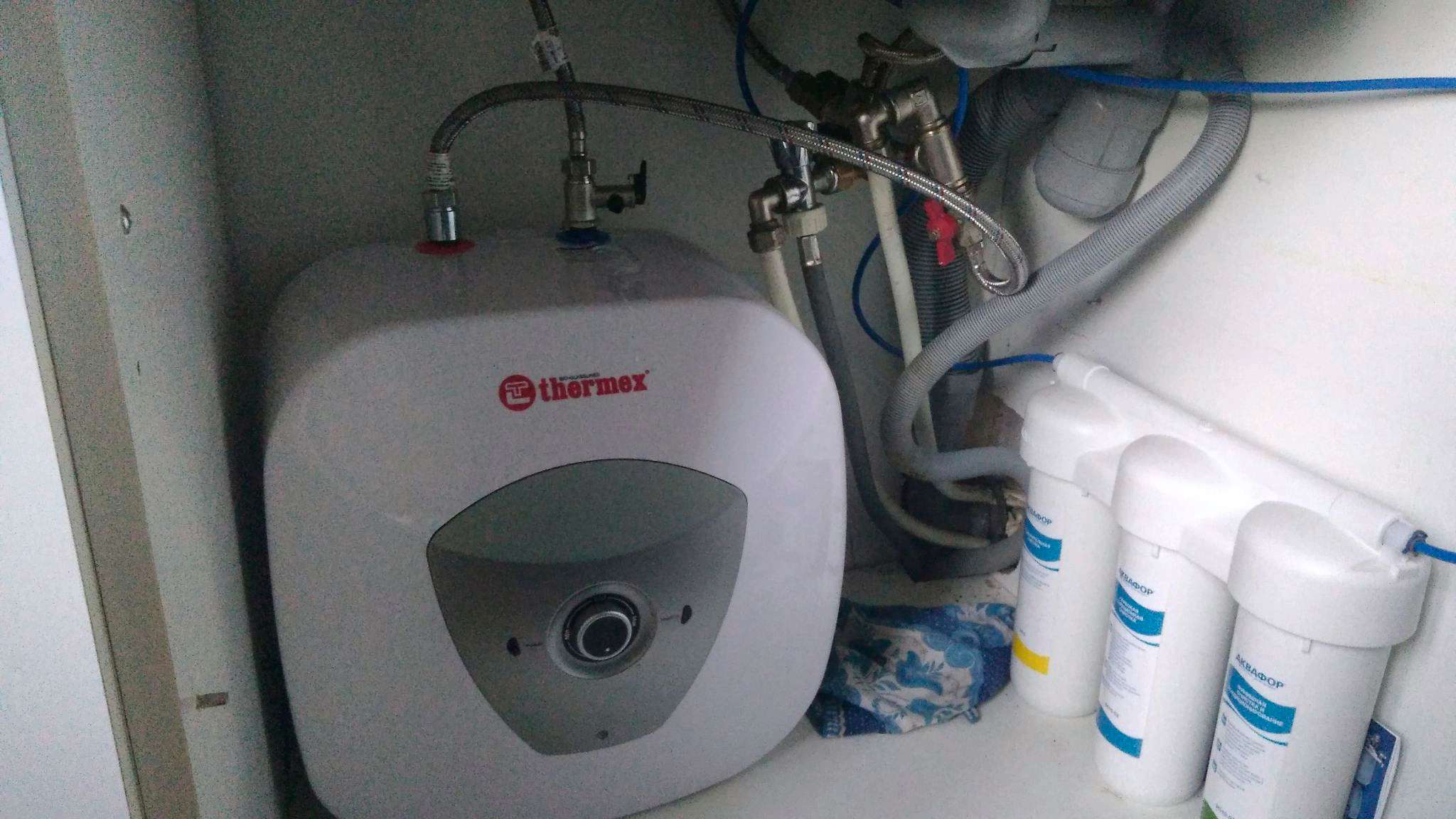

Накопительный электрический водонагреватель Thermex GIFT 15 U

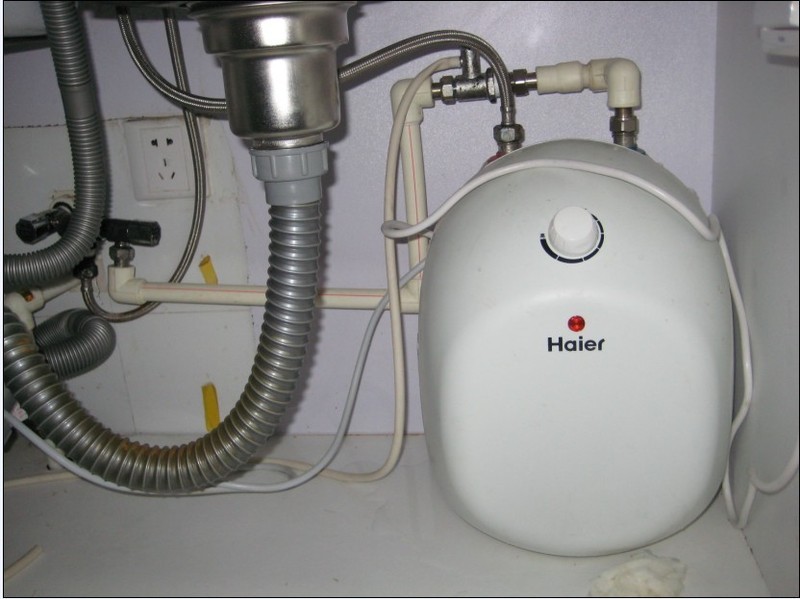

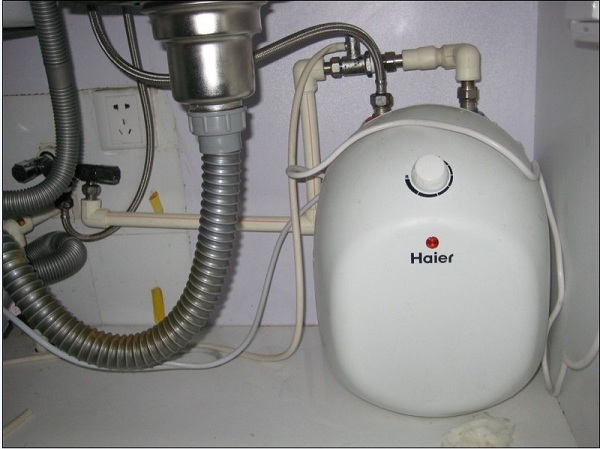

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

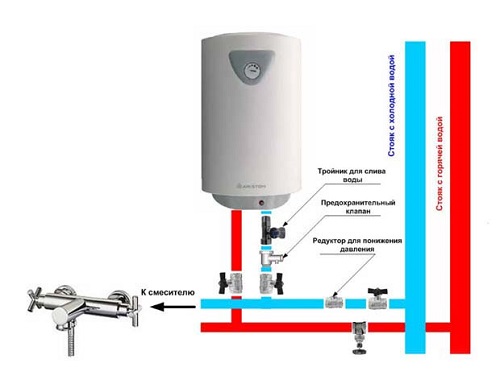

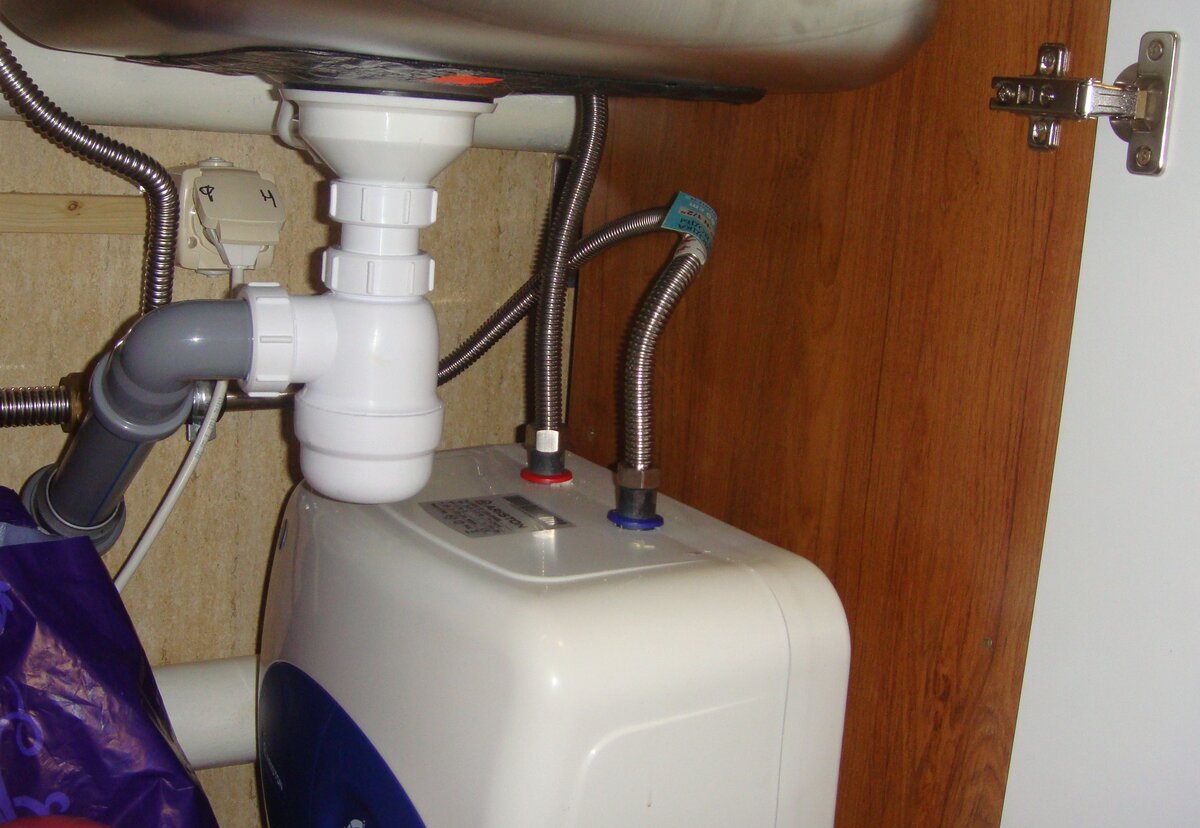

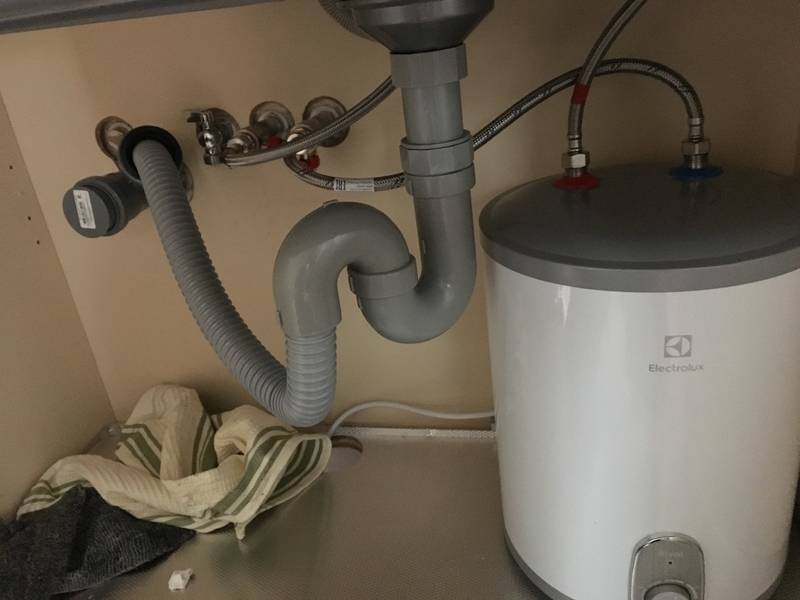

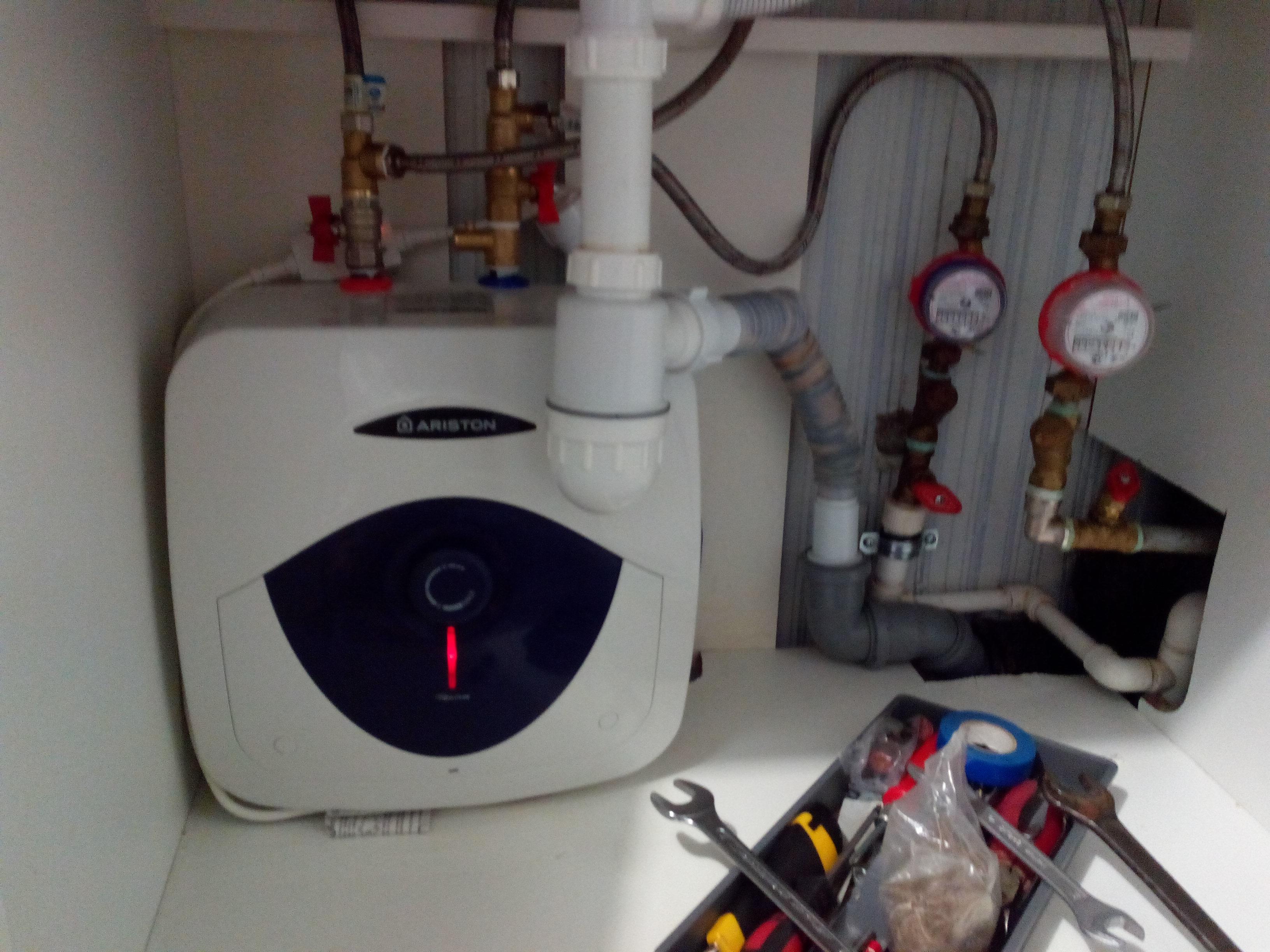

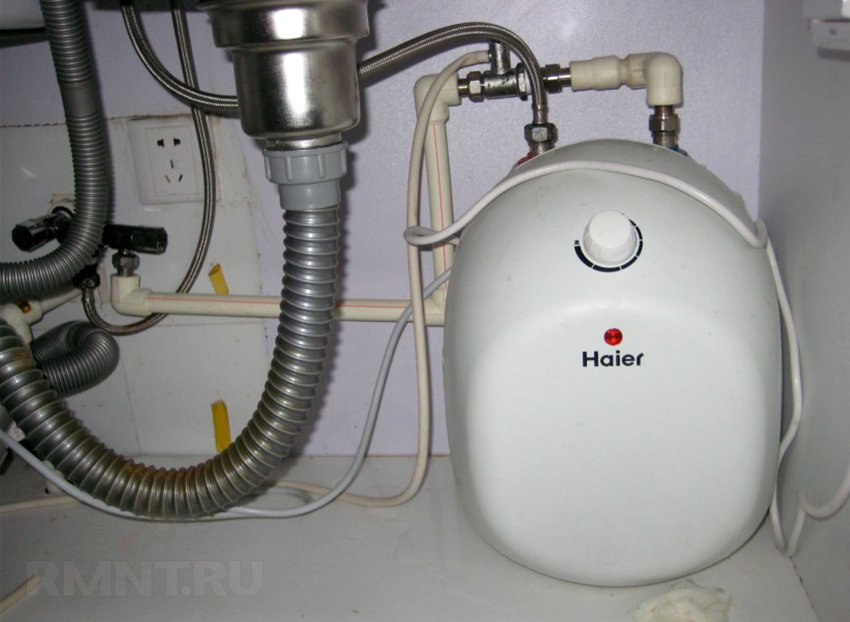

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

на холодной воде — для подачи на водонагреватель;
на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера. опубликовано econet.ru

Монтаж водонагревателя на кухне под мойку

Все расходные материалы, необходимые, чтобы зафиксировать современный водонагреватель непосредственно под мойку, входят в стандартную комплектацию. Алгоритм монтажа в условиях кухни не представляет особенных сложностей и доступен для самостоятельного выполнения.

Представить кухню без горячей воды невозможно. А где ее взять? Вариантов немного:

открыть кран с горячей водой;
нагреть в кастрюльке или чайнике;
смонтировать водонагреватель.

К горячей воде даже в крупных городах подключены не все дома и квартиры, летом ее зачастую отключают, качество воды порой неудовлетворительное.

В частных домах, коттеджах и дачах централизованное снабжение горячей водой и вовсе отсутствует. Нагревать на плите или в чайнике, как говорят, себе дороже.

Самый комфортный и удобный способ — использовать современный водонагреватель для кухни. Каким образом выбрать из большого количества моделей наиболее подходящий?

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

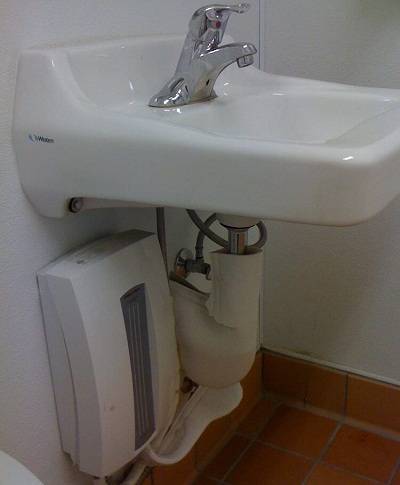

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Виды водонагревателей для установки под раковину

В действительности, чтобы сделать выбор, о котором в будущем не придется жалеть, необходимо определиться для какой цели водонагреватель будет использоваться. От этого во многом зависит тип приобретаемого устройства. Каждый водонагреватель состоит их двух патрубков и нагревательного элемента
, который превращает холодную воду в горячую.

В зависимости от принципов работы, электрические водонагреватели делятся на два вида:

проточный;
накопительный.
