Способы устройства зимнего водопровода от колодца или скважины
Проложить трубопровод для зимнего водоснабжения можно двумя способами:
- Прокладка трубы ниже глубины промерзания.
- Прокладка трубы выше глубины промерзания с утеплением пеноплексом и внутренним греющим кабелем.
Второй способ актуален, когда на требуемую глубину водопровод невозможно или слишком затратно закопать. Например, если есть плывун, скалы или валуны. Чаще всего – если на участке гранитная скала. Такое можно встретить в Выборгском районе Ленинградской области и в Карелии.
При плывуне трубу можно закопать ниже глубины промерзания, если использовать экскаватор-погрузчик или мини-экскаватор. В этом случае техника копает траншею, а монтажник быстро прокладывает трубу, пока траншею не залило. Медлить в этом случае нельзя.
Греющий кабель при утеплении трубы лучше прокладывать внутри. В этом случае если с кабелем что-то случится, его можно быстро заменить – не придется откапывать трубу. В зимних условиях это может быть сложно и придется ждать до весны.
Как провести зимний водопровод ниже глубины промерзания
Чтобы проложить трубу ниже точки промерзания грунта, нужно:
- Выкопать траншею от колодца (скважины) до дома на глубину промерзания плюс 30 см дополнительно. Ширина траншеи – 60 см.
- Уложить ПНД трубу змейкой. Чаще всего для водоснабжения частного дома или дачи мы используем 32 ПНД трубу маркированную синей полосой толщиной стенки 2 мм.
- Траншею засыпать грунтом, уплотняя его.
Трубу в грунте утеплять не нужно. Утепляем только тот отрезок трубы, который идет до узла ввода воды в дом и расположен выше точки промерзания грунта. Утепление делаем стенофлексом (или аналогом из вспененного полиэтилена) в два слоя, а также внутрь трубы вводим греющий кабель 3 метра – больше не надо.
Обратите внимание, что для ПНД трубы не требуется песчаная подушка, класть можно прямо на дно траншеи. Плюсы и минусы. Простота проведения работа
Низкая стоимость
Простота проведения работа. Низкая стоимость.
Большое количество земляных работ. Замерзание водопровода при ошибке в расчете глубины промерзания.
Плюсы и минусы
Простота проведения работа. Низкая стоимость.
Большое количество земляных работ. Замерзание водопровода при ошибке в расчете глубины промерзания.

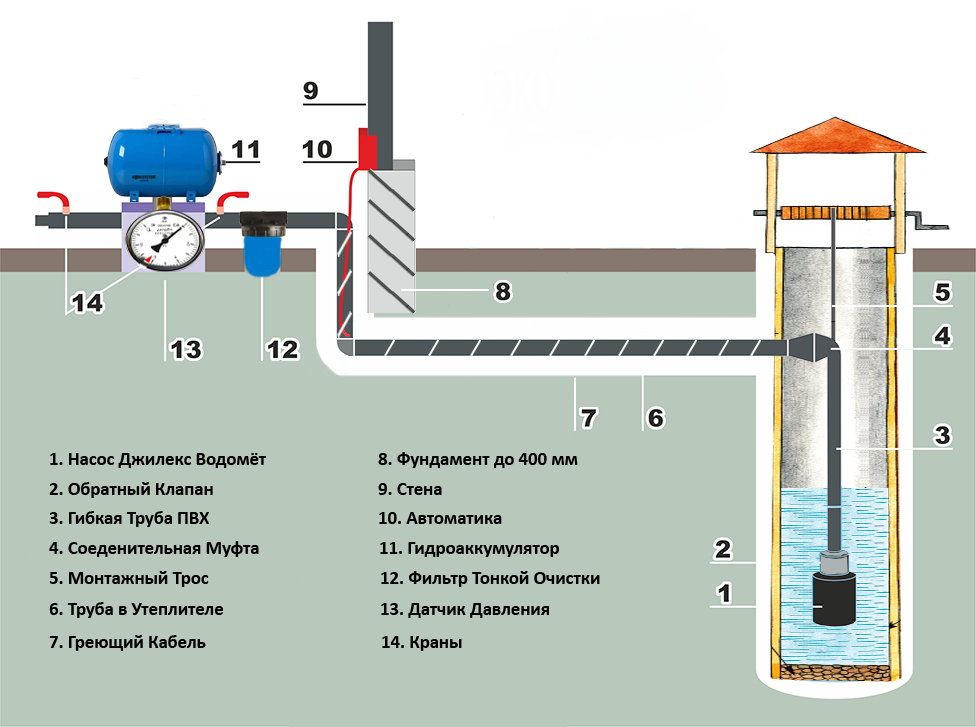

Провести зимний водопровод в дом с утеплением
В этом случае трубу можно закопать неглубоко – на расстоянии 40-60 см от нулевой отметки. В качестве утеплителя используют экструдированный пенополистирол.
Некоторые инженеры рекомендуют использовать также вспененный полиэтилен («стенофлекс») или минвату. Однако мы не рекомендуем следовать этому совету. Такие материалы в грунте быстро намокнут и потеряют свойства утеплителя. В теории можно поискать гибкие трубы с теплоизоляцией. Их в основном используют для отопления, но в теории можно применять и в водоснабжении. Однако это дорого.
Трубы при этом способе прокладки используют те же – 32 ПНД труба с толщиной стенки 2 мм (SDR 17). Трубу в утеплителе засыпаем грунтом. Некоторые «спецы» предлагают засыпать щебнем, по это плохой вариант – острой гранью щебня трубу может передавить. Особенно если грунт скальный. Да и промерзает щебень хорошо.
Нагрев воды
Нагрев воды осуществляется с помощью электрических нагревателей и газовых котлов. Вторые дешевле в эксплуатации, но требуют наличия газа, оформления документации и профессионального монтажа. Электрические модели проще и компактнее. Их можно легко установить самостоятельно. По принципу работы нагреватели бывают проточными или накопительными. Тип агрегата и его производительность выбирают исходя из объема водопотребления.
Для постоянного проживания можно рассмотрет возможность установки двухконтурного газового котла, который обеспечивает одновременно отопление дома и горячее водоснабжение.
Источники
Решение вопроса «как провести водопровод на даче своими руками» начинается с определения типа источника. То есть, необходимо решить, откуда будет браться вода. Самый простой вариант – построить линию от централизованной магистрали, оснастив ее напорной емкостью для бесперебойной подачи и стабильности давления, однако такое решение возможно не всегда – общая линия может отсутствовать вовсе. Собственный источник позволяет создать полностью автономную систему.
Колодец
Традиционный вариант, исправно служащий многим в сельской местности, пригодный для использования в дачных массивах.
За выбор колодца говорят его преимущества:
Для строительства и эксплуатации не требуется оформление разрешительной документации, регистрация и проведение каких-либо других мероприятий, связанных с дополнительными хлопотами.
Воду из колодца можно получать как при помощи перекачивающего агрегата, так и вручную, что важно для тех участков, где часто отключают электроснабжение. К тому же такая возможность повышает безопасность – при возгорании на участке, вы сможете получить воду и потушит очаг, даже если повреждена проводка.
Строительство колодца не слишком сложно, его можно выполнит своими силами, даже не имея специальных навыков
Достаточно внимательно изучить рекомендации специалистов.
Если не используются готовые тяжелые строительные блоки (например, бетонные кольца), можно обойтись без привлечения спецтехники.
Даже пользуясь услугами специалистов для строительства, цена работы будет ниже, по сравнению с бурением других водоисточников.
Недостатки колодца:
- Высокая вероятность попадания органических загрязнений в воду (снизить ее можно, снабдив колодец плотно закрывающейся крышкой),
- Необходимость периодически проводить чистку и санацию шахты (при сезонном использовании делать придется чаще, поскольку в неэксплуатируемом колодце вода застаивается),
- Возможен забор воды из верхних слоев, куда могут попасть загрязнения с поверхности почвы (токсичные отходы предприятий, химические удобрения, техногенная пыль и пр.).
- Относительно небольшая производительность (порядка 200 литров в час).
Красиво оформленный колодец также может стать и украшением участка
Также нужно отметить, что устройство колодца возможно только в случае залегания водоносного слоя на глубине менее чем 15 м.
Скважина на песок
Решая, как сделать водопровод на даче с использованием скважины на песок, также нет необходимости беспокоиться об оформлении документов. Преимущества скважины на песок аналогичны особенностям строительства и эксплуатации традиционного колодца.
- Для бурения скважины на песок можно воспользоваться услугами специализированной компании или попробовать выполнить работу самостоятельно. При неглубоком залегании водоносного слоя можно обойтись без сложной техники.
- В воде из песчаного водоносного слоя высокое содержание нерастворимых примесей – песка или глины, поэтому для системы водоснабжения потребуется надежная фильтр-система.
Отличительные особенности:
- меньшая (по сравнению с обычным колодцем) вероятность попадания органики в воду (в основном забор воды проводится на глубине 15-30 метров),
- небольшой срок службы (порядка 8 лет),
- в зависимости от геологических особенностей иногда целесообразнее поставить без особых усилий новую скважину (или перенести оборудование), чем прочищать источник,
- скважина на песок способна давать в среднем 1,5 кубометра воды в час.
Артезианская скважина
В этом случае самому провести водопровод на даче из скважины получится только после завершения работы бурильщиков. Бурение артезианских скважин разрешено только силами профессионалов из специализированных компаний, имеющих разрешение на деятельность такого рода. После бурения, промывки и пуска в эксплуатацию источника компания выдаст пакет документов на артезианскую скважину, а перед бурением надо получить разрешение.
Преимущества:
- забор воды из глубоких водоносных слоев, куда не попадают загрязнения с поверхности (более 50 метров),
- высокая производительность (иногда экономически целесообразна установка одной артезианской скважины на несколько участков).
Недостатки:
- необходимость серьезных материальных вложений,
- высокое содержание солей в воде.
На фото показана схема залегания водоносных слоев и варианты водозабора
Как сделать водопровод на даче
В данном разделе нашей статьи, вы сможете найти ответы на многие вопросы по устройству дачного водопровода, а также, алгоритм его сборки и прокладки, схему, необходимые материалы, инструмент и список работ.
Схема водоснабжения на даче
Первый и очень важный пункт, к которому мы рекомендуем отнестись очень серьезно. От его корректности и дальнейшего соблюдения плана и проекта, будет зависеть работоспособность водопровода и его качество.
Итак, изначально следует определиться с начальным и конечным пунктом магистрали, выбрать оборудование, точки подачи воды в помещениях, источник поставки воды, материал и инструмент. Далее, точно определить схему прокладки и схему подключения водопровода на даче.
Вам необходимо составить чертеж, нанести на него путь магистралей, размеры, места установки насосного оборудования и так далее, после, перейти к материалам и инструменту.
Материал и инструмент для работы
Наиболее часто используется полипропиленовая труба или металлопластиковая труба, которая и формирует трубопровод по территории путем соединения спаиванием или специальными фитингами, соответственно. Размер труб, длина, диаметр сечения — все это зависит от индивидуальности водопровода (расстояние от места подачи воды, давление, мощность насоса, высота подъема воды, склон участка и так далее), поэтому мы не будем приводить какие-либо данные, чтобы не вводить вас в заблуждение.
Кроме того, организация водопровода на даче потребует от вас множества расходников и специальных деталей, которые подбираются также индивидуально.
Из инструментов хотелось бы сразу заявить обязательное присутствие лопаты, молотка, бура, дрели или перфоратора, стандартного набора (молоток, плоскогубцы, отвертки и так далее), болгарки, паяльника для труб (если вы выбрали полипропиленовые трубы).
Также, обязательно позаботьтесь о единовременной покупке всего необходимого, это даст вам возможность сэкономить и не остаться без нужных деталей и инструментов в разгаре работы.
Подготовительные работы
Мы уже неоднократно говорили о списке задач, которые входят в подготовительные работы, а потому только расставим акценты. В первую очередь, обязательное следование проекту и схеме, далее, разметка участка и пути магистрали, после, рытье траншей необходимой глубины.
Требования к источнику
При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:
- Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
- Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
- Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
- При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
- После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
- Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

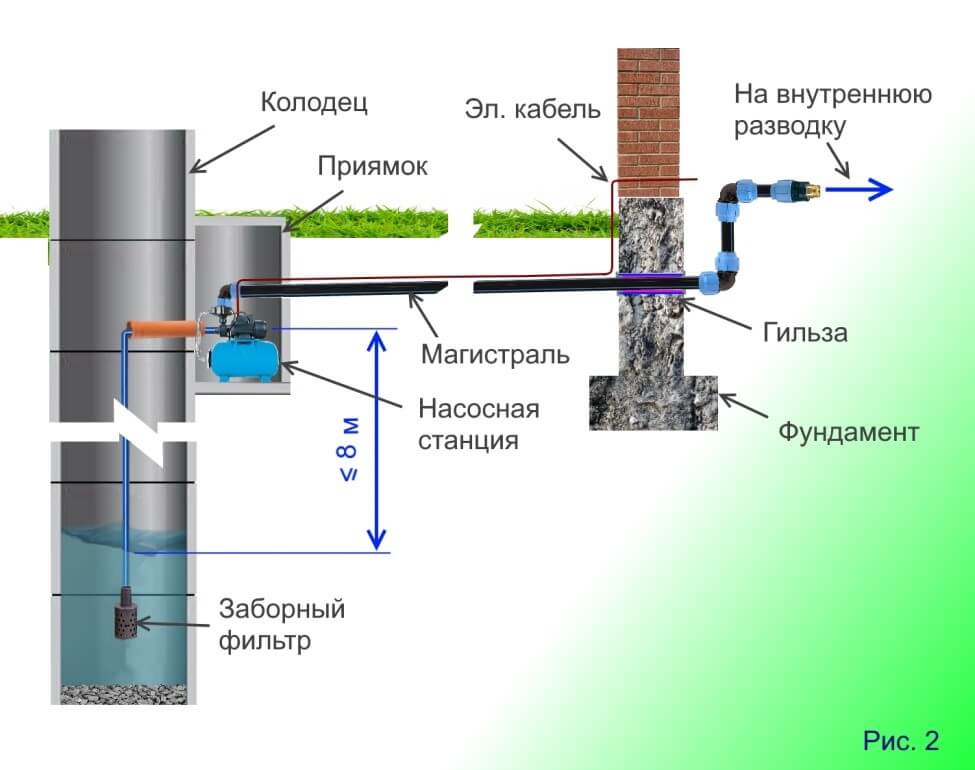

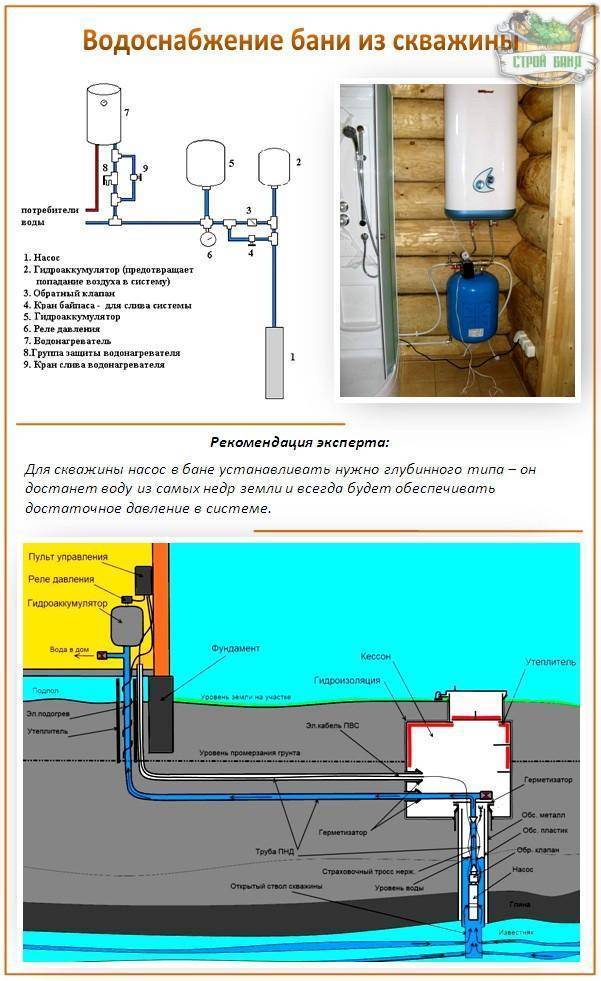

Размещение и подключение водопроводного оборудования в доме
Чтобы запустить систему потребуется:
- погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
- блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
- гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
- кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
- от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.
Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием
Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.
Для обеспечения стабильного функционирования водопровода в доме потребуются:
- реле — запускает и останавливает систему. Регулирует давление;
- манометр — обеспечивает нормальный порог давления в водопроводе;
- фильтр — задерживает крупные фрагменты.
Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
Как провести монтаж водопровода своими руками
Алгоритм работ зависит от проекта водопровода. При наличии навыков и технических возможностей установка капитального трубопровода происходит «под ключ»: от рытья скважины до подключения труб к кранам в доме.
Инструменты для монтажа
Для установки трубопровода при условии готовой скважины требуются:
- лопата для рытья траншей;
- разводной и газовый ключ;
- аппарат для сварки труб («утюг»);
- резак или ножницы для труб;
- рулетка (сантиметр).
Для электромонтажных работ потребуются контрольно-измерительные приборы (тестеры, вольтметры), плоскогубцы, отвертки, кусачки и другие инструменты в зависимости от объема работ.
Алгоритм работ
Если скважину рыли другие специалисты, то план работ может быть следующим:
- Копка траншей для трубопровода и электрического кабеля согласно заранее разработанной схеме.
- Установка фильтра в скважину.
- Подключение насоса (наружного или погружного типа – в зависимости от дебета скважины) к реле давления, манометру и гидроаккумулятору, подсоединение к фильтру.
- Монтаж пластиковых труб с помощью паяльного инструмента.
- Подключение трубопровода к дому.
Монтаж ПНД-труб – самый ответственный этап работы. Сначала устанавливается точка водозабора от скважины к заборному трубопроводу. На протяженных участках системы, а также в местах поворота труб нужно предварительно соединить их с помощью сварочного аппарата. Подключение насоса к подающей трубе, установка обратных клапанов, вентилей, заглушек, сливных клапанов осуществляется по ходу монтажных работ от скважины к дому.
Перед закрытием траншей необходимо сделать тестовый запуск системы, чтобы убедиться в герметичности всех стыков труб и отводов. Если система работает исправно, напор воды в трубе хороший, то установку водопровода на даче можно считать законченной.
https://youtube.com/watch?v=YYAdqpzIiic
Что понадобится
Если вы собираетесь развести воду на даче самостоятельно, кроме чертежа и представлений о том, как это делается, понадобятся материалы, оборудование, инструменты. Делая подключение своими руками в первый раз, лучше все-таки заручиться поддержкой специалиста. Но, к сожалению, не всегда и не у всех есть такая возможность
Поэтому важно ничего не забыть
Материалы и оборудование
Вот что понадобится, чтобы смонтировать дачный водопровод:
- трубы;
- краны и фитинги;
- насос;
- манометр;
- расширительный бак;
- реле давления;
- электросопровождение;
- очистные фильтры;
- водонагреватель по необходимости.
Также разные конструкции предполагают наличие дополнительных компонентов, как гидроаккумулятор, обратный клапан и т.д. Удобнее всего подключить готовую насосную станцию. В нее входит гидроаккумулятор, насос, реле давления, подводящий шланг. Она обеспечит водоснабжение на участке и в доме с хорошим давлением.
Водопровод на даче для полива может обойтись без такого дорогостоящего оборудования. В этом случае понадобится насос, например, поверхностный, если используется конструкция водопровода на даче из колодца. И расширительный бак. Емкость предназначена для накопления воды и последующей ее подачи в трубы
Важно, что он должен находиться на возвышении, выше всех точек водоразбора. Давление текущей из бочки жидкости создается естественным уклоном
Инструменты
А вот какие буду нужны инструменты для монтажа капитального водопровода:
- лопата;
- ключи – газовый и разводной;
- «утюг» для сварки полипропиленовых труб;
- рулетка;
- ножовка;
- пистолет для силикона и герметика.
В процессе может понадобиться что-то еще. Существуют готовые комплекты инструментов сантехника, однако в них не входят измерительные приборы и инструменты для земляных работ.
Кроме того, проведение электрооборудования к этой системе потребует инструментов для такого вида работ.
Основные виды летних водопроводов
Раньше все инженерные системы на даче преимущественно выполнялись из металлических труб. Такие системы являлись довольно дорогостоящими и в то же время достаточно быстро могли прийти в негодность из-за быстрого образования ржавчины и коррозии на открытом воздухе.
Современные материалы позволяют создавать загородную канализацию гораздо проще, быстрее и значительно дешевле.
Главной особенностью летнего водопровода перед обычным является то, что трубы закапываются неглубоко либо не закапываются вовсе. Такая система канализации не предусматривает защиты от зимнего замерзания. Само слово «летний» как раз подразумевает, что используется эта система только в летнее время.
Обычно при создании сезонного водоснабжения используют два варианта. Рассмотрим их подробнее.
Открытый водопровод
Является самым простым способом организации полива садового участка. Трубы при прокладке водоснабжения укладываются поверх земли.
Такая схема монтажа требует минимум затрат и усилий, но при этом имеет ряд недостатков:
- Трубы могут мешать владельцу участка свободно перемещаться по своей даче;
- В отсутствие хозяев, трубы могут быть срезаны и украдены;
- На зиму такой водосток нужно разбирать, просушивать и убирать в укромное место. Иначе оставшаяся вода при замерзании может повредить канализацию.
Скрытый вариант
Более постоянное устройство канализации. Трубы прокладываются в неглубоких траншеях, и лишь в некоторых местах выводятся на поверхность точки подачи воды.
Скрытый вариант исключает минусы открытого типа:
- Не создает препятствий для передвижения на участке;
- Не нуждается в ежегодном демонтаже и последующем монтаже;
- Подобные системы реже подвергаются кражам, так как создают дополнительные препятствия злоумышленникам при попытке воровства.
Единственное на что нужно обратить внимание при укладке подобного водопровода – это укладка труб под уклоном, чтобы перед наступлением холодов без труда можно было слить воду во избежание ее замерзания и порчи труб
Подбор источника водоснабжения
Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.
Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.
Таблица расхода воды на нужды в доме:
| Источники расходования воды | Литры в день |
| Питьевые нужды (приготовление чая, кофе и иных напитков) | 3 |
| Приготовление пищи | 3 |
| Мытьё посуды после приёма пищи | 10 |
| Соблюдение личной гигиены | до 10 |
| Принятие ванны | от 100 до 150 |
| Принятие душа | около 50 |
| Пользование унитазом | 10-20 |
| Стирка белья | от 40 до 80 |
В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.
Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.
Схема подключения воды от централизованной системы
Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.
Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.
Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.
Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.
Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.
Децентрализованный способ подачи воды в дом
Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.
В качестве такого автономного источника могут выступать:
- Скважина.
- Колодец.
- Природные источники – река, родник или пруд.
- Ёмкость, заполняемая привозной водой.
При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.
Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.
Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.
Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.
СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.
Автономный водопровод на даче
Так как в сельской местности часто отключают свет, а любой насос работать может только при наличии электричества, неплохо было бы иметь резервный запас воды на случай отключения. Это может быть емкость, установленная на чердаке или на отдельной площадке. В нее закачивать воду можно погружным насосом из скважины, колодца, речки. А насосная станция будет «тянуть» воду уже из этого бака.
Система автономного водоснабжения из бака. Примерная схема с резервным запасом воды в баке
Водопровод на даче из бака удобен тем, что в него можно собирать и дождевую воду, но нужна при этом хорошая система фильтров: сначала грубой очистки, потом несколько штук тонкой. И обязательно на входе всасывающего трубопровода от насосной станции тоже ставить фильтр и обратный клапан. Фильтр — для страховки — оборудование требовательно к качеству воды, а клапан, чтобы при отключении насоса вода не сбрасывалась обратно.
Наличие бака в водопроводной системе дачи хорошо и для растений: в летнее время, если он установлен на улице, вода будет нагреваться. А известно, что растения, политые теплой водой, растут активнее и плодоносят лучше.
При желании можно организовать капельный полив — из труб собрать магистраль, в нужных местах вставить тройники, к которым подключать шланги для капельного полива.
Система капельного полива может быть организована еще когда вы делаете водопровод на даче своими руками
Вот как это выглядит схематично. Бак поднимаете на высоту не менее 1 метра. Закачиваете воду в него из скважины, колодца, реки. Ее уровень контролируется поплавковым механизмом (типа тех, которые стоят в сливных бачках). Из нижней части бака идет разводка по грядкам. Сначала идет цельная водопроводная труба, а от тройника отходит капельная — с дырочками.
Как сделать водопровод на даче для полива из бочки
