Выдвижные розетки для кухни: встроенные блоки розеток

Выбор выдвижной розетки

Подключить к электроприбору

Для правильного выбора подходящей модели по соотношению цены и качества необходимо:

Определите, сколько розеток и дополнительных входов для USB-кабелей, аудио/видеооборудования требуется.
Определить мощность. Суммарная стоимость всех электроприборов, планируемых к подключению, не должна превышать это значение.
Нагрузка, которую может выдержать выбранная модель блока розеток, указана в инструкции производителя.
Выбирайте продукцию надежных производителей, выпускающих выдвижные розетки из качественных материалов. Их выпускает немецкая компания Evoline, итальянская Simon Connect, российская Экопласт, французская Schneider Electric, швейцарская Kondator, польская GTV.

Более дешевые аналоги производит китайская компания Displace Desc Socket. Визуально эти выхлопные блоки напоминают оригинальные прототипы, но их качество оставляет желать лучшего.

Выбирайте модель, соответствующую цветовой гамме комнаты. Одна и та же модель может иметь цвет металла, золота, бронзы, черный или белый и другие.

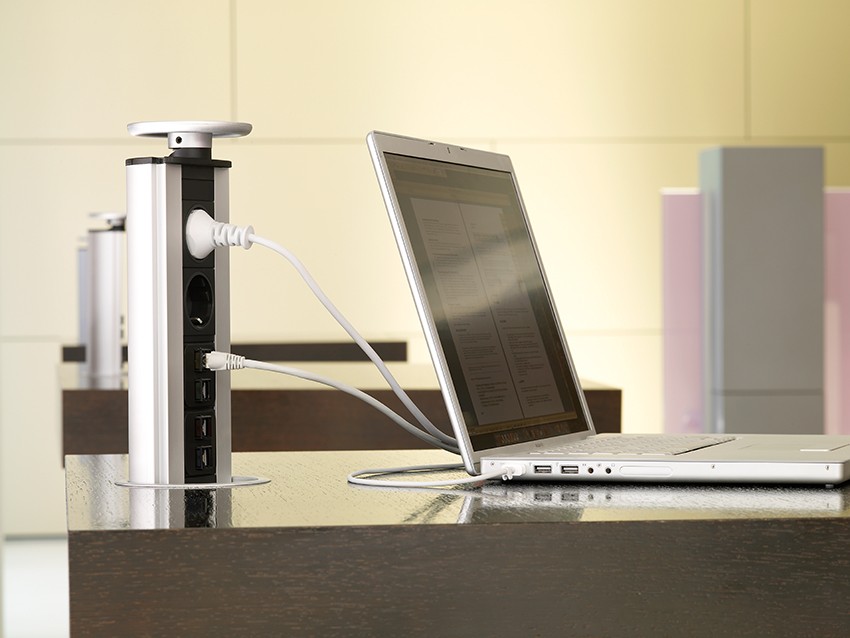

Подключить к ноутбуку

При покупке модели необходимо внимательно осмотреть ее, чтобы не было внешних дефектов и повреждений.
Устройство проверяется на комплектность и работоспособность.
Обращает на себя внимание наличие степени защиты, которая указана в инструкции. Для кухни он должен быть IP44.

Требования к установке

Проверка блока

Категорически запрещается устанавливать выдвижные блоки на кухне своими руками:

Под или над плитой.
Под или над раковиной.
Рядом с плитой и раковиной.

Это необходимо для соблюдения правил техники безопасности. При попадании воды в розетку может произойти короткое замыкание. Необходимо соблюдать дистанцию не менее 600 мм от воды и огня.

Лучшими местами для размещения выдвижных блоков являются:

Пространство скамейки, используемое для приготовления пищи. Здесь правильно установить блок с 3-5 розетками.
Обеденная зона.
Курортный комплекс для всей семьи. Оптимальный вариант – установить блок с совмещенными контактами. Это позволит при необходимости всем членам семьи подключаться к своим мобильным телефонам.

Чтобы установить розетку правильно, следует посмотреть видео.

При установке выдвижных розеток необходимо:

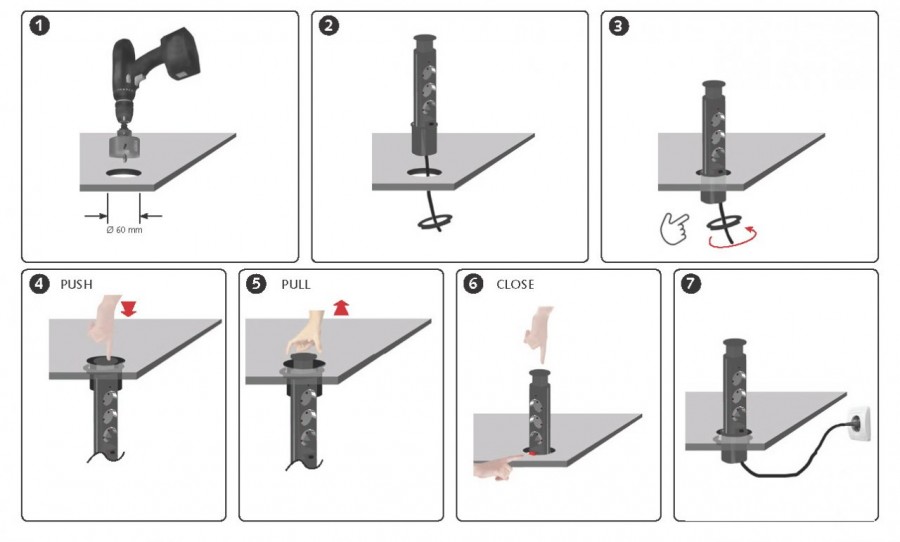

Просверлите отверстие диаметром 65 мм в столешнице для установки вертикального блока.
Вставьте блок в отверстие и закрепите гайкой.
Вставьте разъем шнура питания напрямую или через вилку удлинительной розетки в постоянную розетку на нижнем уровне. В корпусе спрятаны очень длинные провода.

В накладном шкафу сборка осуществляется так же, как и в столе, но снизу вверх. Перед установкой убедитесь, что шкаф надежно закреплен.

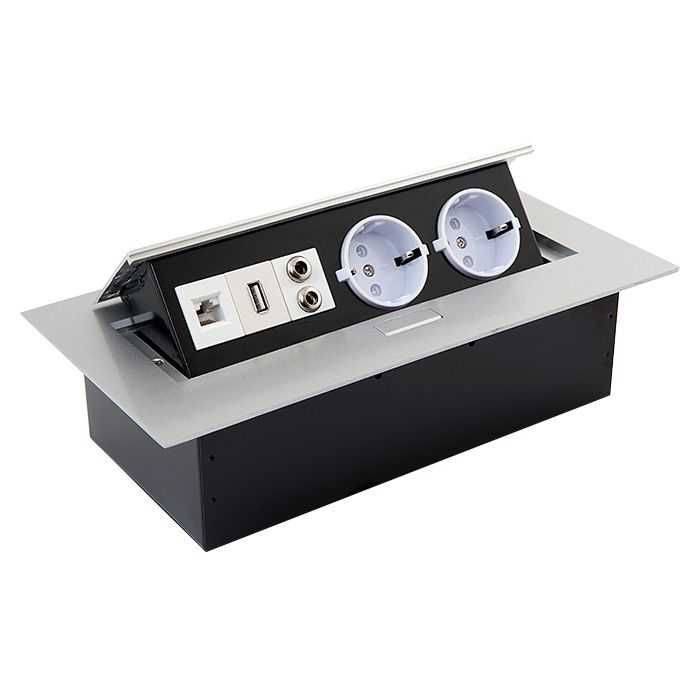

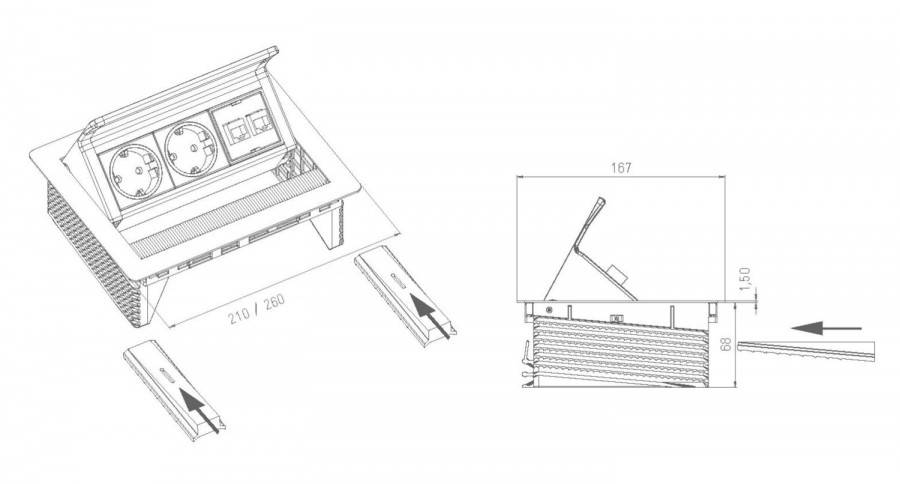

Для установки горизонтального выхода нужно сделать прямоугольное отверстие. Блок крепится саморезами или специальными хомутами, входящими в комплект.

Особенности подключения поворотных розеток:

Они не портят декор, как показано на картинке.

Поворотная розетка на столе

Все розетки на устройстве подключены параллельно, что необходимо учитывать при расчете оптимальной нагрузки.

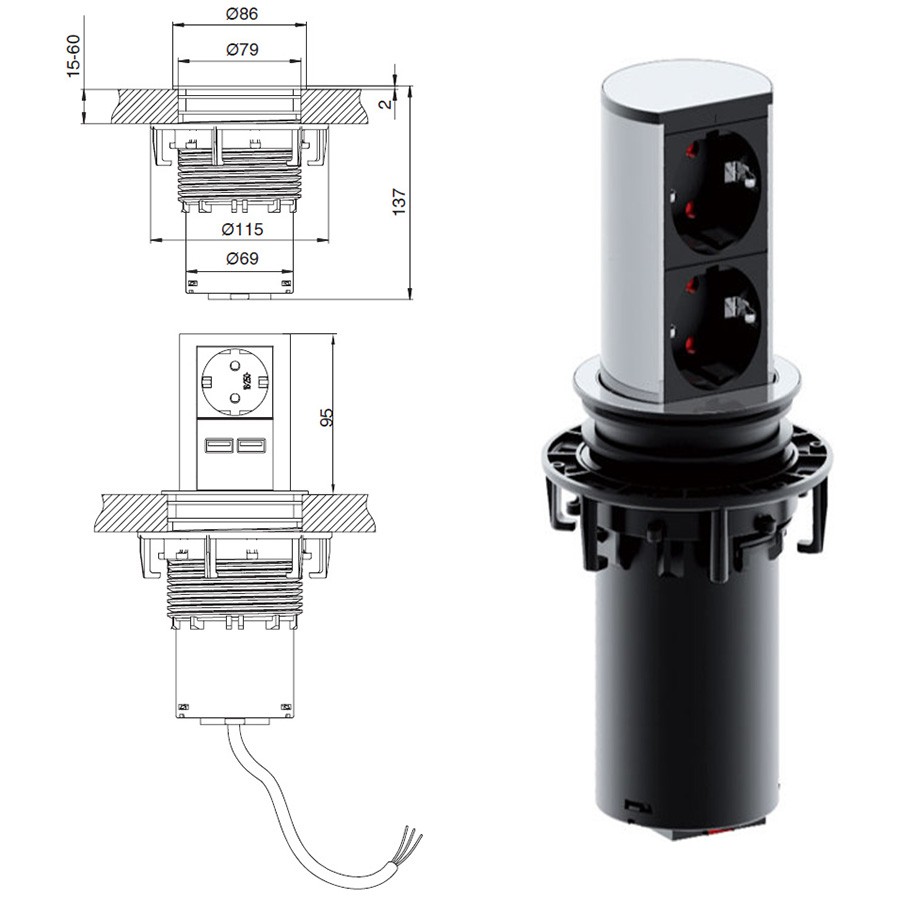

Столешница при установке в нее такой розетки должна быть толщиной 30-50 мм.
Кухонные выдвижные розетки лучше подключать к отдельной линии электроснабжения, но можно и к наименее нагруженной.

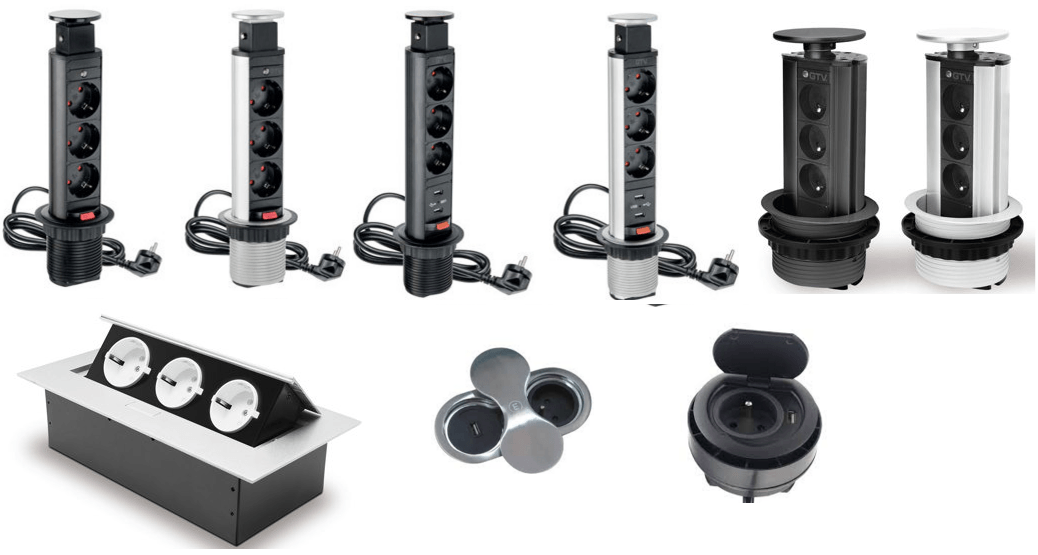

Разновидности

Итак, встраиваемые модули для кухни используются на среднем уровне для приборов, включаемых нерегулярно, выполняя функцию удлинителей и тройников. Производители предлагают 2 варианта исполнения:

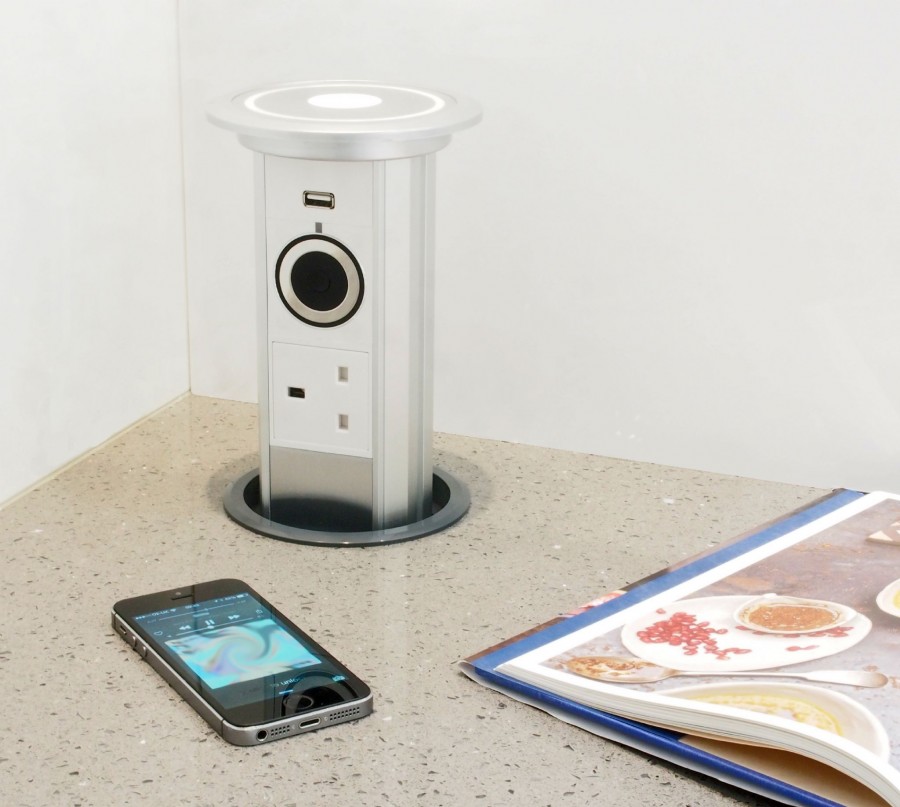

Вертикальная выдвижная кухонная розетка. Она поднимается из столешницы, как столбик, благодаря чему даже во время работы конструкция занимает минимум места. В закрытом виде представляет собой круглую крышку диаметром 6–10 см. Блок выдвигается после нажатия на верхнюю часть. Многие конструкции поворачиваются вокруг своей оси.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Какое напряжение в розетке?

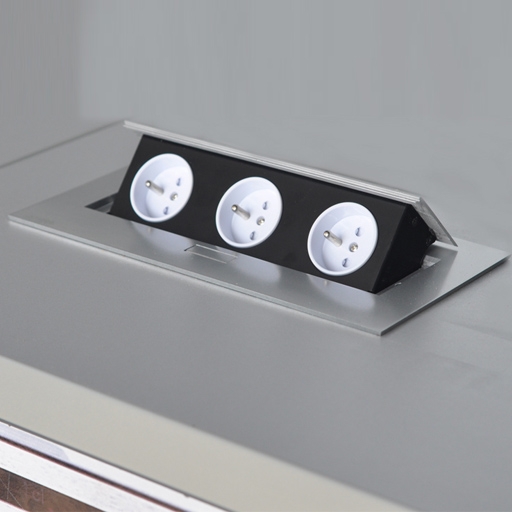

Поворотный розеточный модуль. Это вариант горизонтального расположения. В этом случае на столешнице установлена прямоугольная крышка, которая после нажатия поднимается, и из-под нее показываются розетки.

В других помещениях

Фото встроенных розеток убеждают в том, что они не только с кухонным гарнитуром могут гармонично сочетаться. Независимо от того, в каком стиле оформлена комната, их можно использовать.

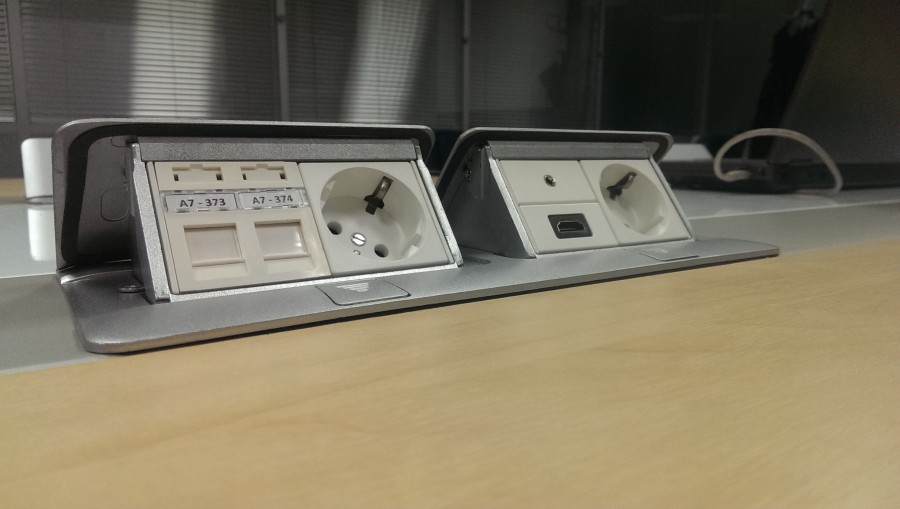

Они актуальны в нежилом помещении, офисе, зале для презентаций, переговоров – их можно встроить в стол. В любой мебели их можно спрятать благодаря необычной конструкции, уникальным особенностям.

Это перспективный вариант, есть о чём задуматься. Розетки, встраиваемые в стену только, пожалуй, можно назвать бессмысленной затей. Не всегда стены обшиты гипсокартоном. Если они кирпичные, нет зазора, в котором можно спрятать более массивный, в сравнении с классической розеткой, блок.

Менее безопасной конструкция в этом случае становится – розетку легко зацепить, когда она находится в раскрытом состоянии, установлена не в углу, например, а посередине стены. Но если, всё же, надо в комнате спрятать розетки, это реально, конечно же.

Обычно в этом нет необходимости. Включение и выключение бытовых приборов стараются превратить в процесс лёгкий, быстрый. Для этого розетка должна оказаться под рукой, как только нужно включить в неё штекер от утюга, фена. Некоторые приборы всегда остаются включёнными в сеть.

Если гостиная превращается довольно часто в мастерскую, парикмахерскую, маникюрный салон, можно установить такую розетку. Нужна она и тогда, когда в доме проживает человек с ограниченными возможностями и к уровню безопасности, комфорта помещения предъявляются особые требования.

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV. Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;
Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;
Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;
Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.
Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.
Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

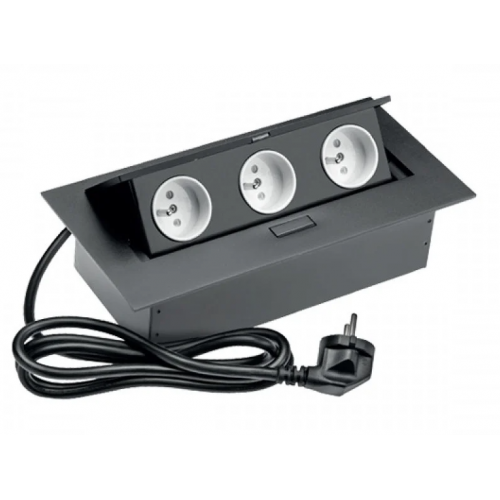

Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Как выбрать розеточный блок для кухни

Существуют определённые нормативы по оснащению жилых помещений розетками. Норматив по площади такой – не менее одной розетки на 6 м2. Конечно, если потребителей много, то количество розеток придётся добавить. Для электроплиты, стиральной машины, холодильника нужны розетки с заземлением. Для помещений с повышенной влажностью следует приобретать розетки во влагозащищённом исполнении с индексом IP 44. При покупке надо обязательно проверить допуски по предельным напряжению, току и мощности. Устанавливать розетки нужно не ближе 60 см к трубам газопровода и водопроводным.

ФОТО: electrikmaster.ruСкрытые модели вертикального размещения на горизонтальной панели

Число модулей и допустимая мощность

Коммутационная аппаратура – розетки, выключатели и т. п. – подбирается под параметры предполагаемой нагрузки, количество и потребляемую мощность подключаемых приборов. И электропроводка тоже должна соответствовать этим характеристикам. Нужно суммировать мощности всех подключаемых приборов и увеличить полученный результат вдвое.

Прочие критерии выбора

И конечно, при покупке следует внимательно оценить внешний вид, можно разобрать блок и оценить качество исполнения деталей и сборки в целом. Желательно продумать технологию монтажа, сколь она удобна. Следует пообщаться с владельцами подобных изделий.

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

Повышается электробезопасность за счет отсутствия легкодоступных проводов. Вся электропроводка надежно укрыта внутри кухонной мебели, ее трудно повредить или зацепится за нее.
Уменьшается вероятность попадания внутрь розеток влаги или пыли.
Потайные блоки более защищены от доступа маленьких детей.
В убранном состоянии устройства экономят свободное пространство на кухне, например увеличивая рабочую площадь столешницы.
Многие модели снабжены дополнительными разъемами для подключения электронных устройств, например портами USB.
Оригинальный дизайн розеток, встраиваемых в столешницу, органично вписывается в современные стили оформления интерьера кухни.

Вместе с тем у этих устройств присутствуют и недостатки:

Они не подходят для подключения стационарных приборов, таких как холодильник или телевизор. Потайные розетки используют для временной запитки миксеров, электрических мясорубок, зарядок для ноутбука. Держать их постоянно в открытом состоянии непрактично: куда надежнее в таких случаях использовать стационарные, надежно закрепленные розетки на стене.
Хотя поверхность столешницы и кажется цельной, когда устройства утоплены, но помнить об их присутствии необходимо. Поставить на них какой-нибудь предмет можно, а вот резать или класть мокрые овощи или фрукты вряд ли стоит.
Размещенные в подвесных ящиках, такие устройства экономят пространство на кухне, но одновременно занимают место внутри мебели. Для столешницы это не так критично, а вот в подвесном ящике выдвижные блоки могут отнять значительную долю объема. Устройство внутри шкафчика – на следующем фото.

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Принципы размещения розеток на кухне

На кухне наблюдается наибольшая концентрация электроприборов, особенно если вместо газовой плиты установлена электрическая.

Стационарные розетки здесь принято устанавливать в три яруса:

нижний. Электроточки расположены на высоте 15-20 см от пола и используются для подключения мощных напольных приборов – холодильника, посудомоечной и стиральной машины, электроплиты. К приборам с большой мощностью подводят отдельные линии от распределительного щита. Перечисленное оборудование обычно не выключается из розеток, потому нижнее расположение последних удобно: они не бросаются в глаза, а лежащий на полу провод не путается под ногами;
средний ярус. Эти розетки используются для подключения мобильной и настольной кухонной техники: блендера, электрочайника, тостера, электромясорубки, микроволновки, соковыжималки и пр. Такие приборы подключают к розеткам только на время использования и потому те располагают на высоте около 1 м или над столом — чтобы не нужно было каждый раз наклоняться. Приборы этого типа не обладают значительной мощностью, потому розетки для них объединены в розеточную группу: питаются общим кабелем и защищаются одним автоматом;
верхний ярус. Ближе к потолку располагаются электроточки для вытяжки и кондиционера. Эти приборы из розетки не выключаются.

С розетками среднего яруса складывается двоякая ситуация. С одной стороны, их не должно быть много: это смотрится некрасиво (розетки на этом уровне особенно бросаются в глаза) и в этом нет необходимости, поскольку приборы включаются время от времени и не одновременно. С другой стороны, иногда обстоятельства складываются так, что при малом количестве их катастрофически не хватает.

Стандартная ситуация: над столом имеется пара розеток и пользователь при необходимости увешивает их тройниками или удлинителями. Тогда о дизайне вообще не приходится говорить. Более правильное решение — подключить к этим розеткам встраиваемые розеточные блоки.

Как выбрать в столешницу?

Как было сказано, розетки немецких производителей пользуются особой популярностью в наше время. Выбор розетки — очень серьезный процесс, который потребует от вас четко знать, чего вы хотите. Нужно понимать, что в дальнейшем вы будете иметь дело с током, поэтому следует думать о безопасности всей семьи.

Розетки с легкостью скрываются от детей

Несколько полезных советов по выбору встраиваемого оборудования:

Первым делом нужно осмотреть внешний вид приобретаемого изделия. Убедитесь в том, что нет никаких механических повреждений. Внешний вид не столь важен.
Если вы знаете, что будете подключать в розетку много электрического оборудования, то нужно будет приобрести устройство с заземлением.
Защитные шторки на изделии должны быть обязательно! Это безопасно для маленьких детей.
При использовании прибора в помещении, где много влаги, нужно убедиться в том, что маркировка на нем разрешает это.
Полезной будет функция выталкивания вилки с розетки при нажатии специальной кнопки. Если в доме есть приборы, при включении которых образовывается «тугое» соединение, эта опция пригодится.

Разновидности

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Вай фай роутер в розетку: репитеры, ретрансляторы

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

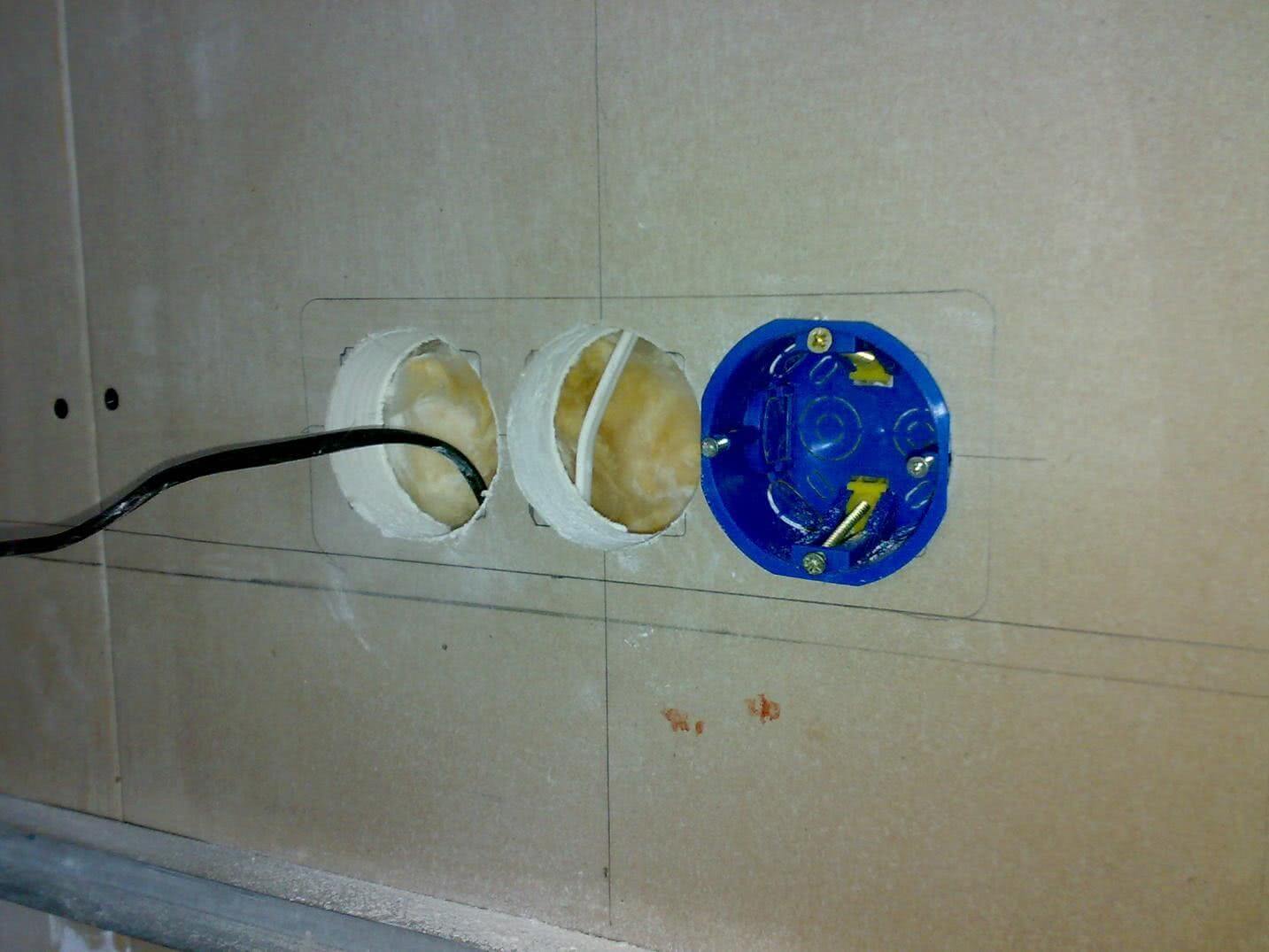

С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
Установить на новые места коробки и закрепить их.
Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
Подготовленный кабель выводится в коробку.
Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

Установка и Подключение Блока Розеток на Кухне Своими Руками. Setting outlet

Watch this video on YouTube

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

проводку нужно подключить бесперебойно к сети;
во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Плюсы и минусы

Выдвижные розетки имеют рычаг, с помощью которого их можно вытащить или вставить обратно. Неказистый силовой кабель спрятан прямо в кухонной мебели. К достоинствам можно отнести следующие особенности таких устройств:

смотреть;
возможность выбора положения (горизонтальное или вертикальное);
занимает минимум места;
обладает высокой степенью защиты от влаги и пыли;
есть изделия с возможностью подключения заземляющего кабеля;
устанавливается на поверхность любого материала;
серия предлагает розетки для подключения телевизора, телефона, модема и т.д.

Список минусов:

занять немного места в скрытом пространстве кухонной мебели;
нельзя устанавливать в тумбы, где ящики выдвигаются;
относительно высокие затраты;
со временем само изделие или основа могут деформироваться от воздействия влаги.

Плюсы и минусы скрываемых кухонных розеток

Чтобы в полной мере оценить любое устройство и понять, насколько оно нужно, стоит проанализировать его сильные и слабые стороны. Из плюсов выдвижных блоков розеток для кухни можно отметить:

Экономию пространства на рабочей поверхности. Это особенно актуально для столешницы небольшого размера.
Возможность установки в любом удобном месте.
Наличие дополнительных функций: защиты от детей, контроллера нагрузки, индикаторов сети и напряжения и пр.

Усиленную пыле-, грязе- и влагозащиту, при правильном использовании риск попадания воды сводится практически к нулю, даже если это розетки для кухонной столешницы.
Современный дизайн. Такие блоки вписываются в любой интерьер и не выделяются на общем фоне.
Незаметность в закрытом виде.

Защиту от детей. В опущенном виде розеточные блоки безопасны и полностью изолированы от любопытных пальчиков.
Большое количество розеток в модуле.
Ударопрочность.
Сокращение численности проводов.

Есть и недостатки, которых немного, но они могут сыграть ключевую роль при выборе устройств:

Изделия нельзя использовать для подключения стационарной техники, так как крышка будет постоянно открыта, а розетка – поднята.
Скрытые блоки занимают место внутри тумб и подвесных шкафов.

Розеточные модули, встроенные в столешницу, неудобны для подключения боковых вилок: шнур упирается в поверхность или вилку приходится переворачивать, и тогда провод будет изгибаться.
Вертикальные блоки, особенно от недобросовестных производителей, быстро расшатываются и требуют осторожного обращения: при подключении и отключении техники их придется придерживать руками.
Цена изделий заметно выше стоимости стандартных электроустановочных приборов.

В целом же встраиваемые модули очень удобны. Большое количество розеток позволяет решить проблему с одновременным использованием бытовой техники.

Специфика подключения электроприборов и техники на кухне, правильное расположение

При размещении встраиваемой фурнитуры и электрических приборов следует руководствоваться общепринятыми требованиями:

Выдвижной розеточный блок располагается таким образом, чтобы его было легко открывать и закрывать.
Встроенные розетки не устанавливаются рядом с газовой плитой и мойкой. Если блок планируется поместить под раковиной, то он должен обладать степенью защиты свыше ІР44.
Запрещается монтировать фурнитуру сразу за бытовой техникой. Минимальное расстояние должно составлять 15 см.
Все электрические элементы размещаются так, чтобы к ним не могли дотянуться маленькие дети.
Розетки под вытяжку располагают на расстоянии 0,2-0,3 м от оборудования.
Количество стационарно установленных розеток не должно быть меньше 6 ед.
Кабель не должен слишком сильно натягиваться, перегибаться или контактировать с горячими предметами.
К выдвижным блокам не рекомендуется подключать постоянно эксплуатируемые приборы с максимальной мощностью. Смотанный кабель чрезмерно нагревается.

Для монтажа встраиваемых розеток в столешницу понадобятся такие инструменты:

перфоратор с насадкой;
набор отверток;
плоскогубцы;
канцелярский нож;
рулетка;
уровень.

Монтажные работы состоят из следующих этапов:

подводка электрической сети к месту расположения изделия;
сверление отверстия в столешнице;
установка и фиксация розеточного блока;
подключение розеток к общей электросети;
монтаж защитных планок (при необходимости).

Для надежного крепления фурнитуры используются крепежи, которые входят в комплект приобретаемого товара.

Розетки, встраиваемые в столешницу, классифицируются в зависимости от внешнего вида и типа конструкции.

По первому признаку фурнитура бывает горизонтальной и вертикальной. Горизонтальные модели имеют несколько силовых разъемов, расположенных на внутренней панели фурнитуры. Стандартные вилки могут дополняться разъемами под кабели для USB или интернета. Вертикальные блоки обладают разной высотой с разъемами, которые располагаются друг над другом.

В зависимости от типа конструкции встраиваемые блоки подразделяются на поворотные и выдвижные.

Выдвижные кухонные розетки: легко монтировать, удобно эксплуатировать
