Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией

Забежные лестницы с забегом на угол в 90° и 180°

Самым простым видом забежной лестницы является изделие, которое делает «забег» на прямой угол. В данном случае не понадобится делать большое количество расчетов. Необходимо лишь 2 части обыкновенной лестницы. В верхней удлиненной будет правая и левая балка (все зависит от того, какой частью конструкция прикрепляется к стене).

В расчете изделия подобного типа понадобится учесть 2 дополнительные ступеньки на переход. Вырезаются они аналогичным образом – одна сторона получится более узкой, а вторая – более широкой. На последнем этапе установки ступеньки понадобится сделать косой рез для того, чтобы закрепить 2 подступеньки под прямым углом между собой.

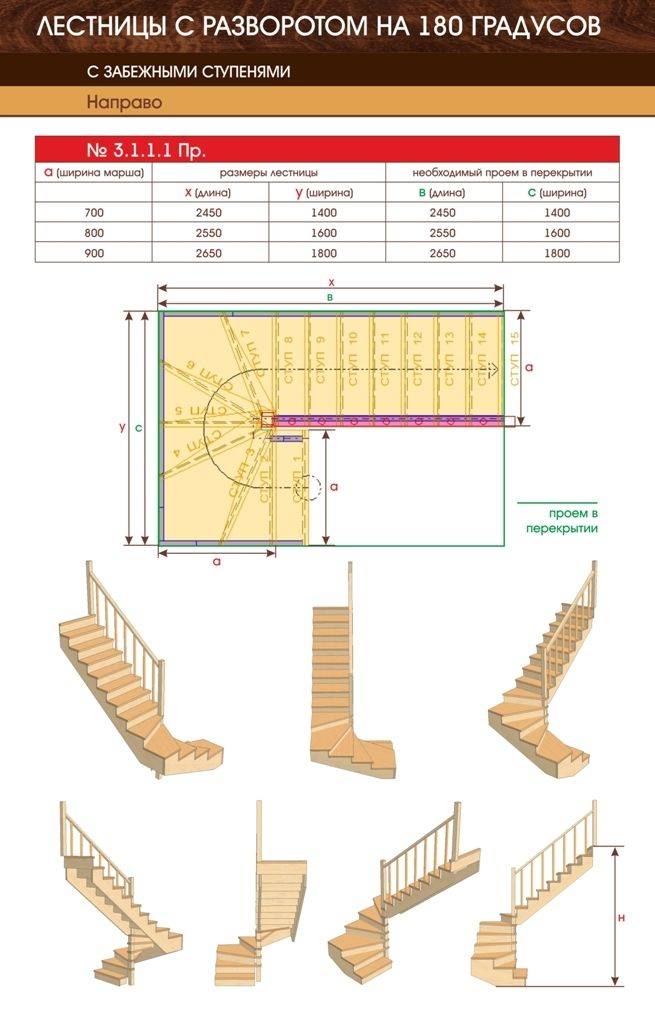

Установка лестницы с забежными ступеньками на 180° является более сложным процессом. Можно применять согнутую фанеру или соединить все части с помощью 3 отдельных кусков балки. Первый вариант будет выглядеть лучше, но второй монтировать гораздо проще. Как в первом случае, так и во втором недостатки можно скрыть за коробом из гипсокартона, который сможет впитывать излишнюю влагу. В данном случае понадобится использовать не 2 ступеньки, а 3. Углы их соединения сложно определить до установки, потому данный процесс нужно выполнять немного позже.

Результат расчета

В результате использования нашей программы расчета лестницы на второй этаж с поворотом на 90° с площадкой вы получите следующую информацию:

1. Количество необходимого материала, т.е. полную смету
   для изготовления лестницы.
2. Угол наклона лестницы, а также рекомендации по оптимальной высоте и ширине шага.
3. Параметры косоуров для двух маршей лестницы по отдельности.
4. Длину, ширину и высоту ступеней.
5. Параметры подступенков, если вы решили их использовать,
6. Размеры площадки, соединяющей оба марша лестницы.

Чертеж лестницы с поворотом на 90°

Также онлайн-калькулятор подготовит для вас 4 чертежа лестницы с площадкой: различные виды на конструкцию (сбоку, сверху), чертеж косоуров (верхнего, нижнего) – все с подробными обозначениями
.

3D-модель лестницы

3D-модель Г-образной лестницы с площадкой на косоурах позволяет предварительно оценить получившуюся конструкцию в реальных пропорциях

Обратите внимание на кнопки вкладки «Вид в 3D
». С их помощью вы можете включать или отключать различные элементы виртуальной сцены, для того чтобы проектировать с максимальным удобством

• Чтобы приблизить/отдалить конструкцию – необходимо использовать колесико мыши
  .
• Чтобы повернуть конструкцию – используйте левую кнопку мыши
  (ЛКМ).
• Чтобы изменить начальную точку обзора – зажмите правую кнопку мыши
  (ПКМ).

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Датский метод

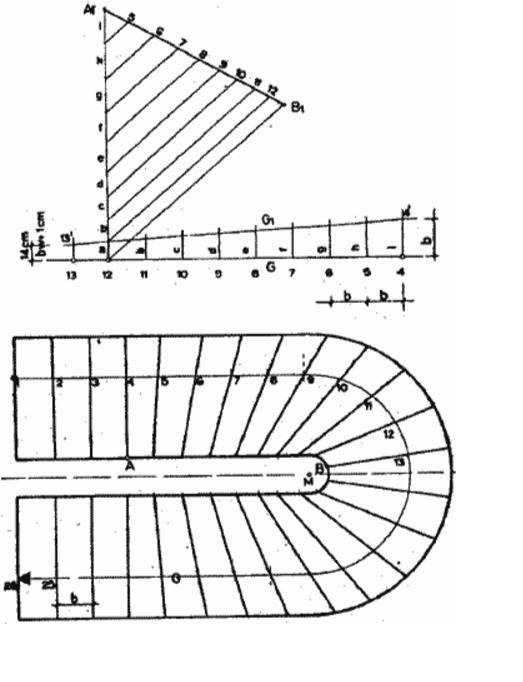

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Формула безопасности

Высота перил определяется в зависимости от роста проживающих в здании людей. Но в любом случае ниже 90 см такая ограждающая конструкция быть не должна.

При расчете ступеней лестницы, помимо всего прочего, следует пользоваться формулой безопасности:

2 высоты ступени + их глубина = 63 см (шаг человека).

Чтобы лестница в доме была удобной и безопасной, угол наклона ее маршей не должен быть меньше 30 и больше 40 градусов. Высота всех ступеней в лестнице должна быть одинаковой. В противном случае по ней будет тяжело передвигаться. Исключение составляет лишь самая нижняя ступень. Ее допускается делать на пару сантиметров выше других.

Глубина площадки перед дверью не должна быть меньше 1,2 м. Кроме того, такую конструкцию обязательно следует ограждать перилами. Промежуток между потолком и верхней ступенькой не должен быть меньше 2 м.

Особенности и требования к забежным лестницам

Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по  лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.

Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.

Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.

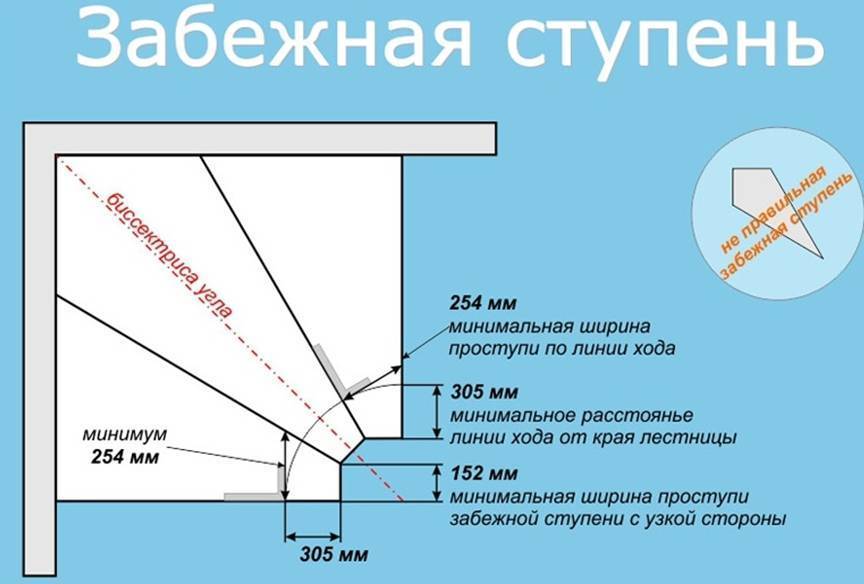

Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

• Самая широкая часть не более 40 см.
• Узкая часть не менее 10 см.
• Центральная часть не менее 20 см.

Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной.

Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите. Преимущества:

• Экономия места под размещение лестницы.
• Красивый внешний вид.

Недостатки:

• Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
• Сложность в расчетах формы проступи.

Конструкция

Двухмаршевые лестницы бывают с промежуточной площадкой или с забежными ступенями. В зависимости от расположения стен и свободного пространства в помещении они бывают левые или правые. Марши могут быть разной длины (нижний уровень до 3 ступеней). Площадка является самостоятельной конструкцией и основным элементом при проектировании лестницы. От высоты площадки будут зависеть углы маршей. Площадка крепится как на столбах, так и на стене.

Опорная конструкция: Косоуры – опорная балка, соединяющая два марша с площадкой. Материалы, используемые при изготовлении косоуров:

Дерево. При ширине марша до 160 см устанавливают два косоура по обе стороны лестницы. Ступеньки крепятся на выпиленных выступах. Опорные балки состоят из досок, лучше клееных, чтобы исключить наличие сучков, с размерами (толщина: 50–70 мм, ширина: 250–300 мм).

• Металл. Конструкция на металлических опорах довольно прочна и долговечна. На неё устанавливают деревянные, бетонные, стеклянные ступени.
• Бетон. Не менее распространённые конструкции. Прочность материала позволяет отказаться от двух боковых косоуров и крепить ступени на одну центральную опору без использования подступенков. Материал ступеней может быть из дерева, камня, стекла.

Размеры пазов опорных балок должны точно подходить под ступени и подгоняется при помощи трафаретов. Для добавления прочности такого сооружения применяются подступенки.

Строение лестницы на металлических косоурах

Тетивы. Такой способ крепления распространён в офисных помещениях. Ступени крепятся на одной или двух опорах в отфрезерованных внутри пазах. Такие лестницы в основном исполнены в открытом виде (без подступенков). В отличие от косоуров метод крепления на тетиве отличается меньшей прочностью и трудоёмкостью в изготовлении.

Тетива лестницы

Больцы (болты). Это самый современный вид крепления лестниц. Он имеет множество вариантов в исполнении и зависит от планировки помещения. Ступени крепятся как на одних больцах, так и в сочетании с косоуром, тетивой или стеной. Бывают и комбинированные конструкции. Один марш крепится на косоур или тетиву с одной стороны, а другой уже выполнен исключительно на больцах.

На стену ступени прикручиваются к специальным креплениям, что позволяет сократить колебания, передающиеся от шагов к стене и уменьшить шум (особенно актуально в ночное время). Такая конструкция сложна в изготовлении и своими руками трудновыполнима.

Комплектующие для лестицы на больцах

Расчет лестницы с забежными ступенями

Расчет забежной лестницы выполняется на основании таких данных:

• планируемая конструкция (угол поворота, тип поворотных элементов, количество поворотов и способ монтажа);
• предполагаемый угол подъема, ширина и высота пролета с учетом эргономики и необходимого психологически комфорта;
• намеченный к использованию материал.

Первый пункт требует анализа геометрии здания в целом, возможностей по размещению конструкции. Так, если требуется подъем на второй этаж в ограниченном пространстве, имеет смысл остановиться на таком варианте, как П-образная забежная лестница. При этом выбор количество поворотов выясняется автоматически – два, тип поворотного элемента (радиусный или угловой) выбирается исходя из опыта монтажников, поскольку при радиусной конструкции установка ступеней и выполнение закругления стыка между стенами создает дополнительные сложности.

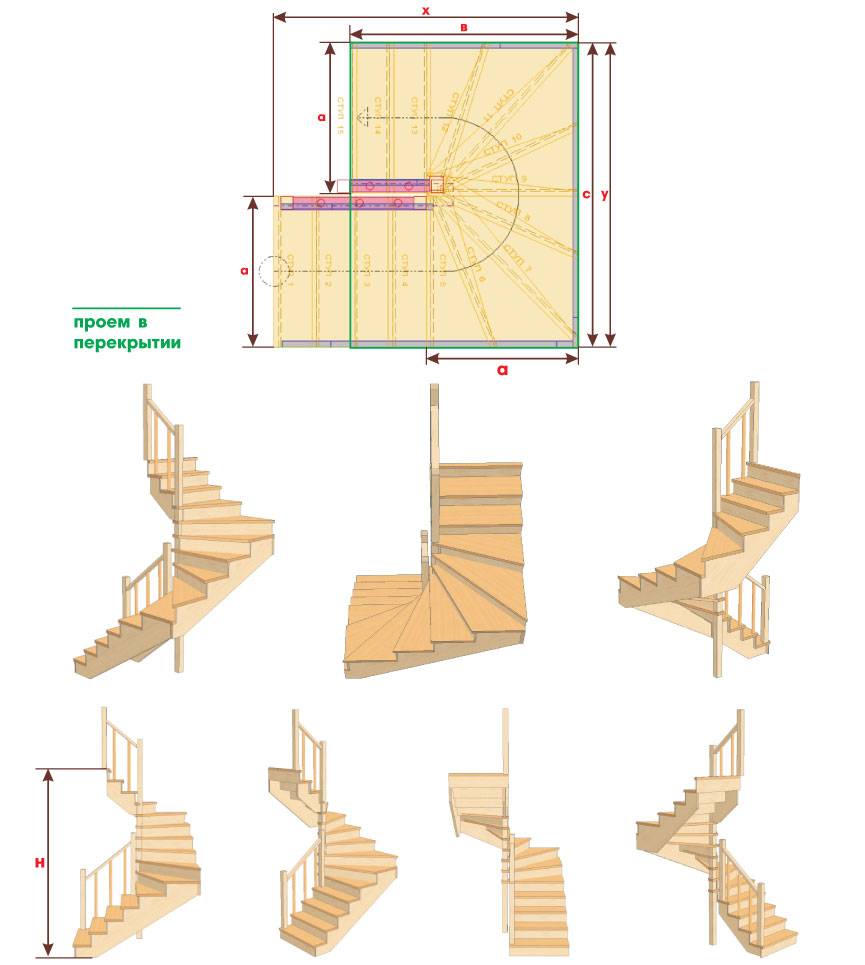

Ниже представлено два варианта П-образной модели. Они различаются как по соотношению длин прямых участков, так и типу поворота. Слева представлен общий поворот на 180 градусов, справа – два отдельных, на 90 градусов каждый. Первый вариант можно считать комбинацией обычного прямого подъема с винтовым участком, но ступени на повороте являются именно забежными – то есть при виде сверху их внутренняя часть выглядит не треугольником, а трапецией.

Построение геометрических элементов в таких конструкциях выполняется графически, на основании нормативов.

Помимо минимальных размеров узкой стороны проступи учитывается также стандартная ширина ступеней, высчитываемая эмпирически в зависимости от ширины шага человека.

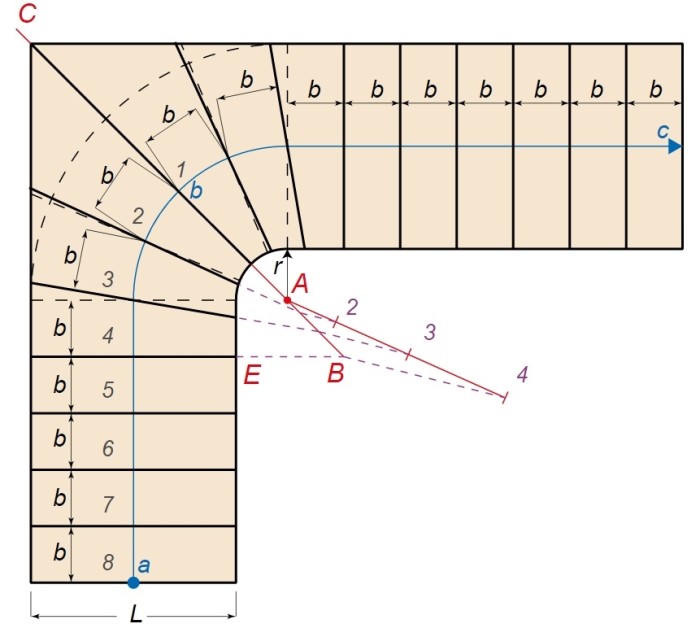

Ниже показан ход построения геометрии забежных ступеней.

Если необходимо выполнить поворот с большим количеством ступеней, число отрезков на центральной линии увеличивается до желаемого, соблюдается условие – ширина забежных ступеней по линии хода примерно равна ширине прямых ступеней. При изменении угла поворота (более или менее 90 градусов) угловая лестница должна быть перестроена с учетом этого параметра.

Расчет угла подъема и величины проема

Эргономика при расчетах лестничных маршей учитывается не только в отношении ширины проступи. Необходимо выдержать удобный для подъема (спуска) угол наклона, требуемую , комфортные высоту и ширину проемов. Как ясно из иллюстрации выше, высота проема, измеряемая по нормали к направлению хода, должна быть примерно равна среднему росту пользователей, измеренная по нормали к поверхности проступи – на 10% больше. Таким образом, средняя высота проема принимается равной 2 м.

Угол наклона и габариты ступеней выбираются из соображений комфорта, причем наличие в доме пожилых людей с ограниченной подвижностью требует выбора меньшего угла из стандартного диапазона.

Оптимальный угол наклона поворотно-забежной лестницы

Поворотно-забежная лестница подразумевает оптимальный угол наклона в 35…45 градусов и ступени высотой 20…21 и шириной 21…23 см.

Вычисление количества обычных и забежных ступеней

При известной высоте этажа и длине проема, который может быть выделен для устройства конструкции, расчет ступеней опирается на графический метод с подстановкой собственных значений.

Для высоты этажа 3,0 м и стандартной высоте подступенка 0,19…0,21 мы можем выбрать количество ступеней равным 14, 15 или 16, причем в первом и третьем случае придется немного уменьшать высоту первой или последней ступени. Оптимальный вариант – 15.

Учитывая необходимую глубину проступи 21…23 см и считая, что между прямыми участками располагаются шесть забежных ступеней, получаем длину прямого участка равной:

Однако половину ступени использовать нельзя, то есть нам придется разделить 9 прямых ступеней на две неравные части – 4 и 5. Выбирать, какая из них будет вверху, какая внизу, следует в зависимости от конфигурации помещения. Обычно «нечетную» ступень добавляют в нижний пролет и делают радиусной, расширяя таким образом нижнюю часть лестницы. Соответственно получаем верхний прямой участок длиной 88 см и нижний 110 см (принята ширина проступи 22 см).

Определить длину поворотного участка можно, добавив к большему из двух прямых ширину пролета (иногда этот размер немного увеличивается или уменьшается для экономии места). Таким образом, вся длина проема составит 110+100 = 210 см.

Ширина проема принимается равной двум ширинам пролета (марша) с небольшим зазором (50…60 мм). При стандартной ширине марша 1 м проем будет шириной 2,05…2,06 м.

Более точно построить геометрию можно на основании замеров помещения, где конструкция будет смонтирована.

Лестница с забежными ступенями своими руками

Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.

Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.

Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.

Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:

• изготовление косоуров;
• изготовление забежных ступеней;
• сборка лестничной конструкции;
• монтаж перил.

Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:

делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;

устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;

косоуры с верхней стороны прикрепляем металлическими уголками.

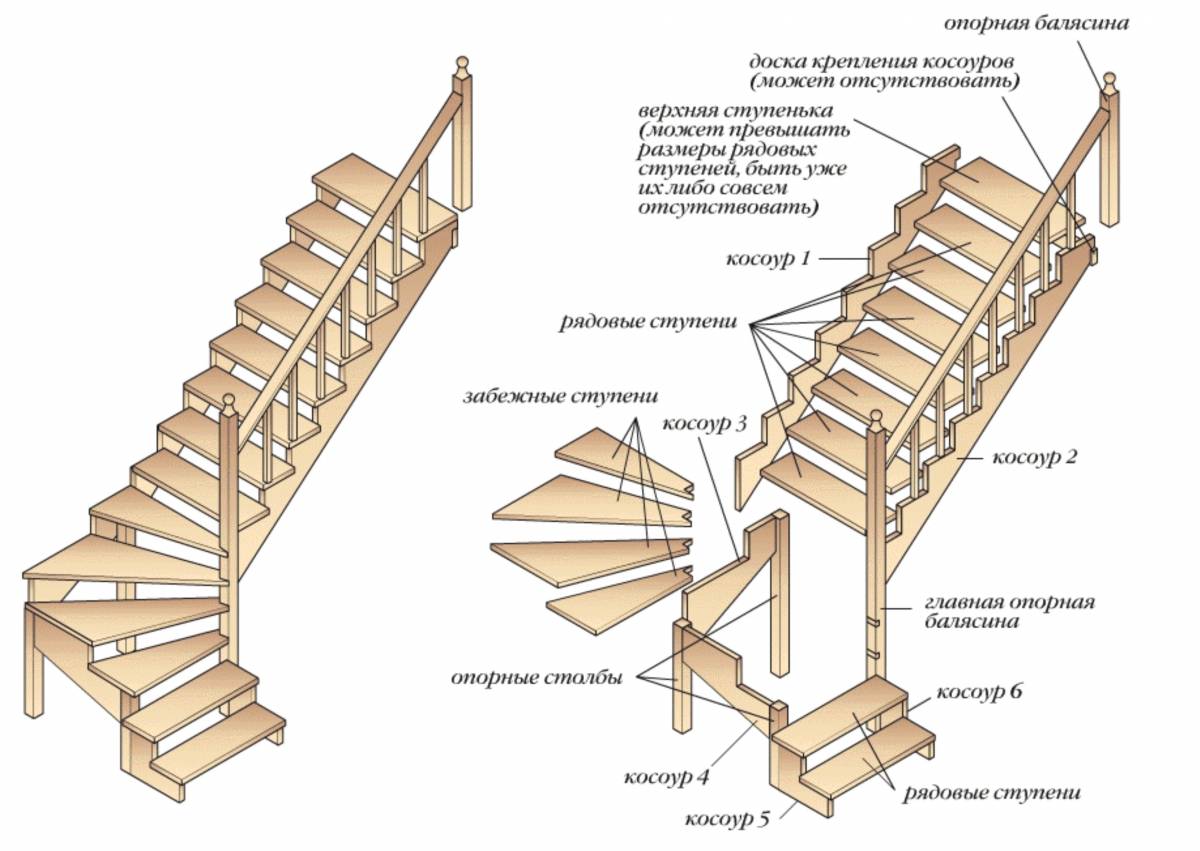

Общий вид конструкции после закрепления косоуров должен быть таким:

Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.

Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

• для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
• вырезав ступени по линиям, подгоняем их длину друг под друга;

далее лакируем все ступеньки. Лак наносим в три слоя.

На следующем этапе производим сборку лестничной конструкции:

для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;

чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;

• внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
• обычные ступеньки закрепляем длинными саморезами;

• для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
• край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.

Следующий этап – монтаж перил. Последовательность действий такая:

устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;

между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;

поручни закрепляем саморезами с потайной головкой.

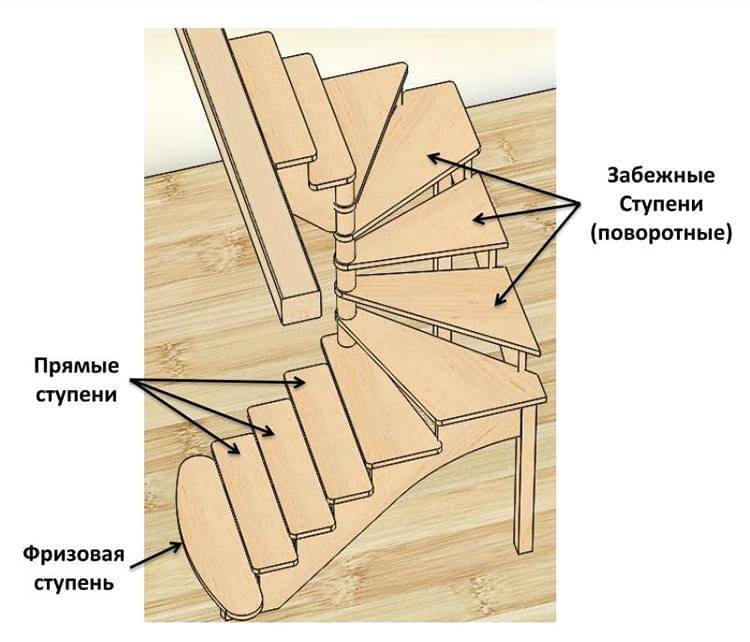

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе , так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Расчетные параметры перил, поручней и ограждений для лестниц

Определившись с основными параметрами лестницы на второй этаж, приступают к расчету перил и ограждений лестничной конструкции. На этом этапе расчета следует определить:

• высоту ограждения (балясин);
• длину и ширину поручней и перил;
• высоту опорных тумб (крайних балясин).

Рекомендуемая ширина перил и поручней 10 см. Благодаря такой величине любому человеку будет комфортно на них опираться. Оптимальная высота поручней лестницы составляет 90 см. В таком случае балясины будут иметь высоту около 80 см. Но здесь необходимо учитывать тот факт, что балясины вставляются в специальный паз, поэтому его глубина берется в расчет при определении высоты стоек.

Рекомендуемые параметры обустройства перил и поручней

При расчете высоты опорной тумбы учитывается способ ее монтажа. Если опорная балясина фиксируется на ступени, то ее высота будет совпадать с высотой всех балясин. Если же она монтируется в полу, следует учесть расстояние от пола до ступени.

Длина перил и поручней соответствует длине всего лестничного пролета. В некоторых моделях лестниц встречаются перила, немного выступающие за пределы марша. Предлагаем ознакомиться с различными фото перил для лестниц.

Надежные перила — залог безопасного передвижения по лестничному маршу

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

• Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
• Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
• Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

1. Проводят окружность радиусом, равным ширине марша.
2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.

Несколько слов о подготовке к работе

После подготовки всего необходимого инструментария приступаем к планированию. Нам нужно начертить эскиз будущего забора с учетом особенностей его пространственного размещения и размеров. В плане габаритов ориентируйтесь полностью на свои предпочтения и финансовые возможности. Средняя высота подобных заборов – 2-2,5 м.

Каменная ограда

Расчищаем площадку от растений и мусора, выравниваем грунт и переносим чертеж на местность. Для разметки используем любые устойчивые прутки и прочную веревку. Вбиваем разметочные стойки в землю по периметру будущей конструкции, натягиваем между ними шнурок и переходим к следующему этапу.

Post Views: 140
