Проводка в квартире: монтаж, прокладка, разводка, подключение

Контактные соединения

При использовании в схеме электропроводки промежуточных распределительных коробок следует помнить, что ответвительные контактные соединения в данных коробках являются самым слабым местом электропроводки.

Если не обеспечить надежного контактного соединения проводников в распределительных коробках, то вскоре, при протекании токов нагрузки, данные контактные соединения могут повредиться

Поэтому очень важно выбрать надежные соединители (клеммники) или же обеспечить соединение проводников в распределительных коробках посредством пайки или сварки

   Проводка в доме, соединение проводов по средствам пайки или сварки

Что касается монтажа промежуточных распределительных коробок, то в данном случае очень часто их скрывают под слоем штукатурки, чтобы они не выделялись. С точки зрения эстетичности это приемлемо, но если возникнет необходимость провести ревизию контактных соединений или устранить неисправность электропроводки, то будет сложно найти место расположения коробки. Поэтому необходимо помечать места расположения распределительных коробок, чтобы в случае необходимости было легко их найти.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

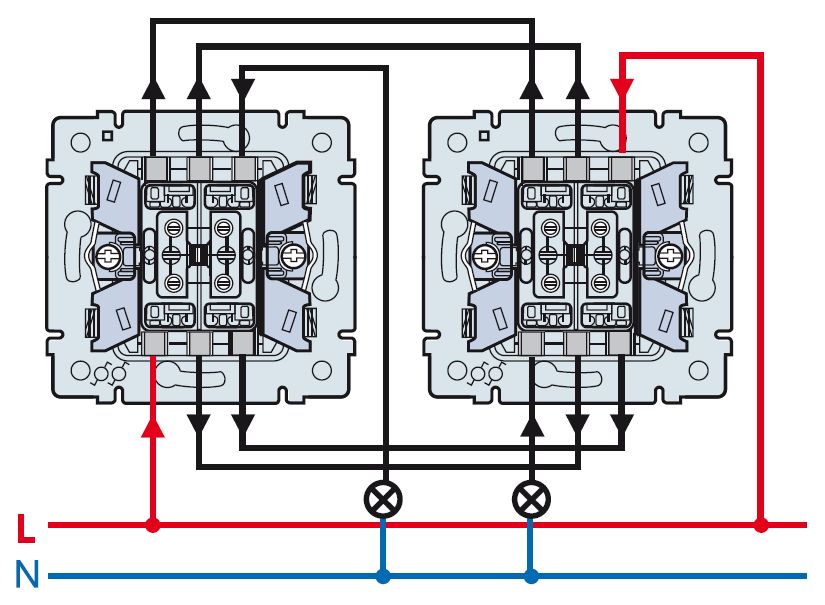

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Где искать проводку

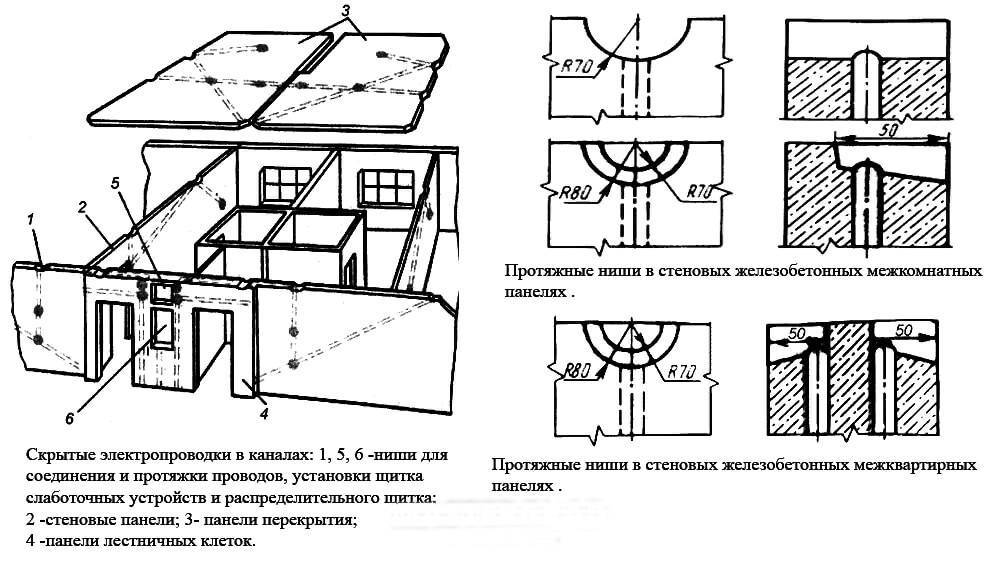

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)

Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

• УЗО.
• Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)

Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Основные требования к проекту разводки квартиры

Самостоятельное проектирование начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

В проекте следует учитывать следующие моменты:

• Правильная схема должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
• В современном жилище, особенно на кухне, розеток много не бывает!
• Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза (за мебелью). В однокомнатной квартире это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ.
• При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
• В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
• Не следует забывать о безопасности эксплуатации монтируемой проводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
• Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.
• В соответствии с современными нормативами правильно выполненная схема должна включать раздельные линии питания освещения и розеточные. Причем от одной розеточной линии допустимо запитывать не более четырех электроприборов, от одной линии освещения – не боле пяти светильников. Все мощные потребители электроэнергии – электроплиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны подключаться к распределительному щиту отдельной линией, каждый из этих электроприборов – своей, «персональной».

Проект и схема разводки электропроводки

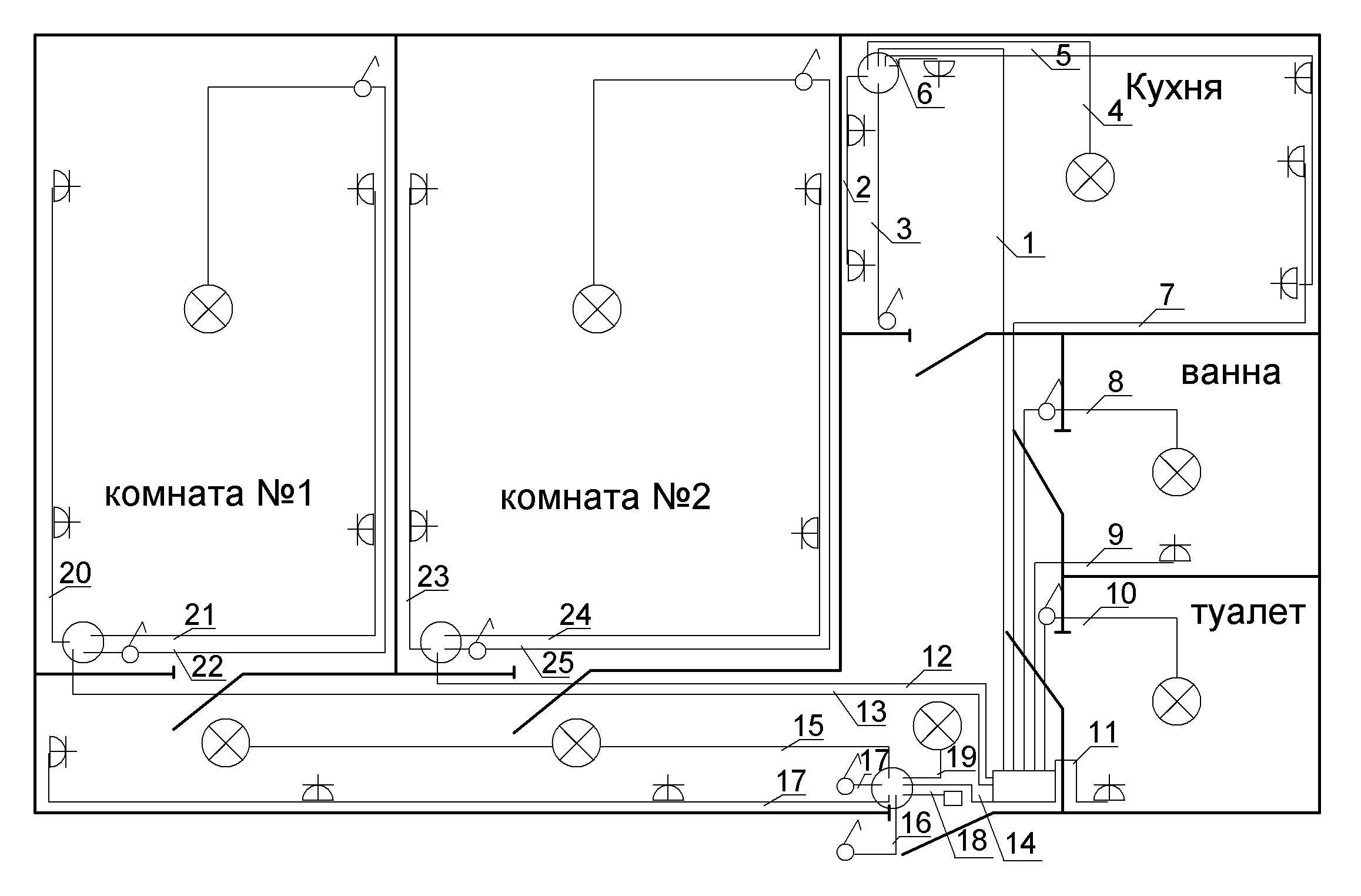

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат; освещение туалета и ванной; электроснабжение розеток жилых комнат и коридора; электроснабжение розеток кухни; электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия

Эти два способа хорошо применять, если не хочется штробить стены

На схеме такая проводка отмечается пунктиром

Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток; провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей; провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

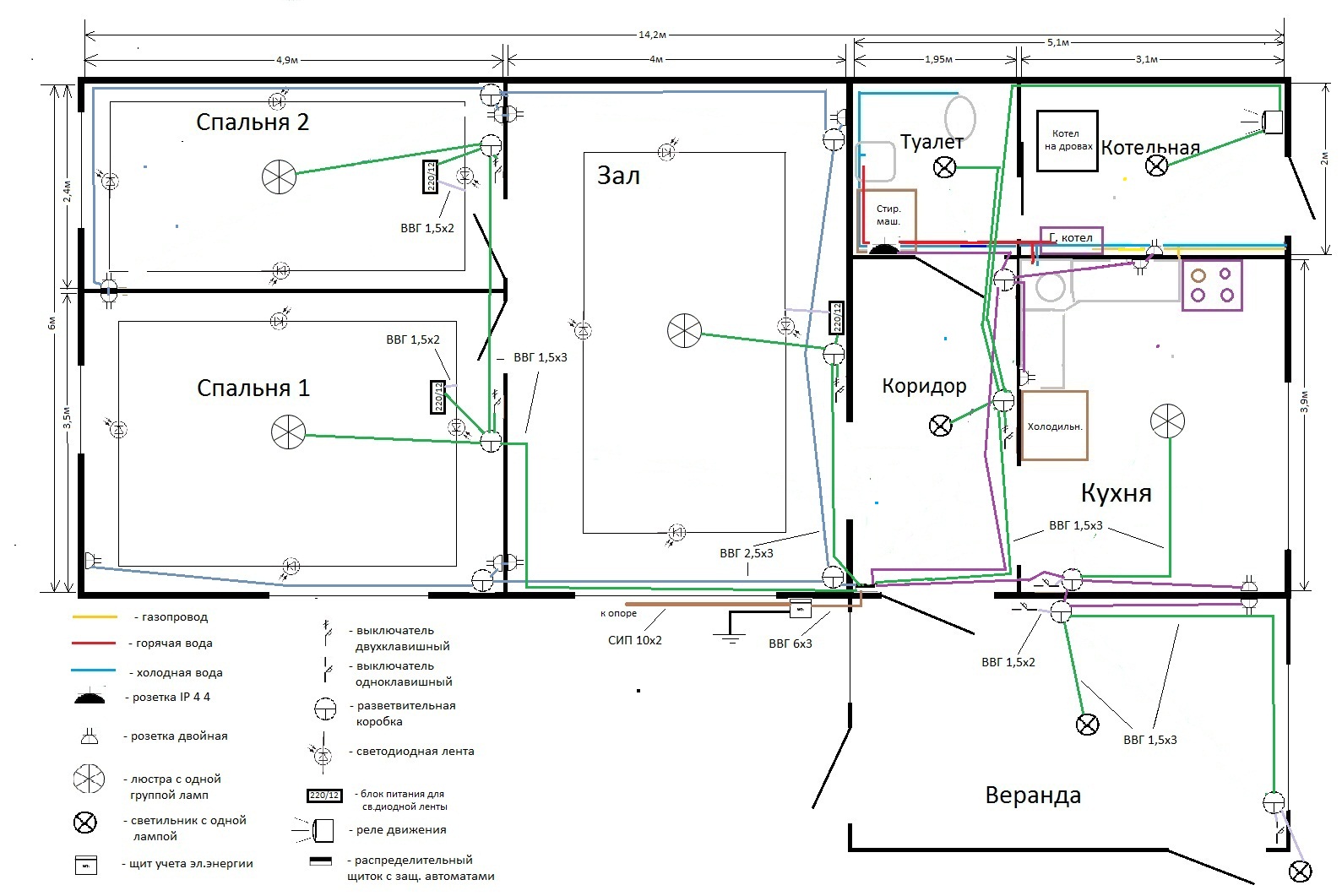

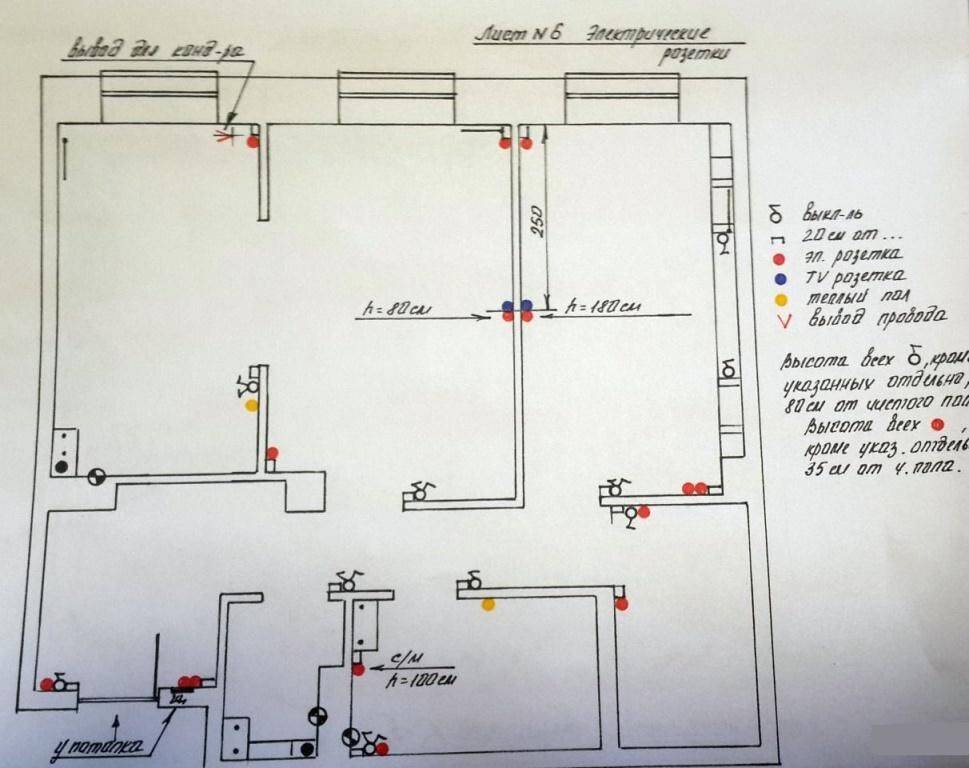

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

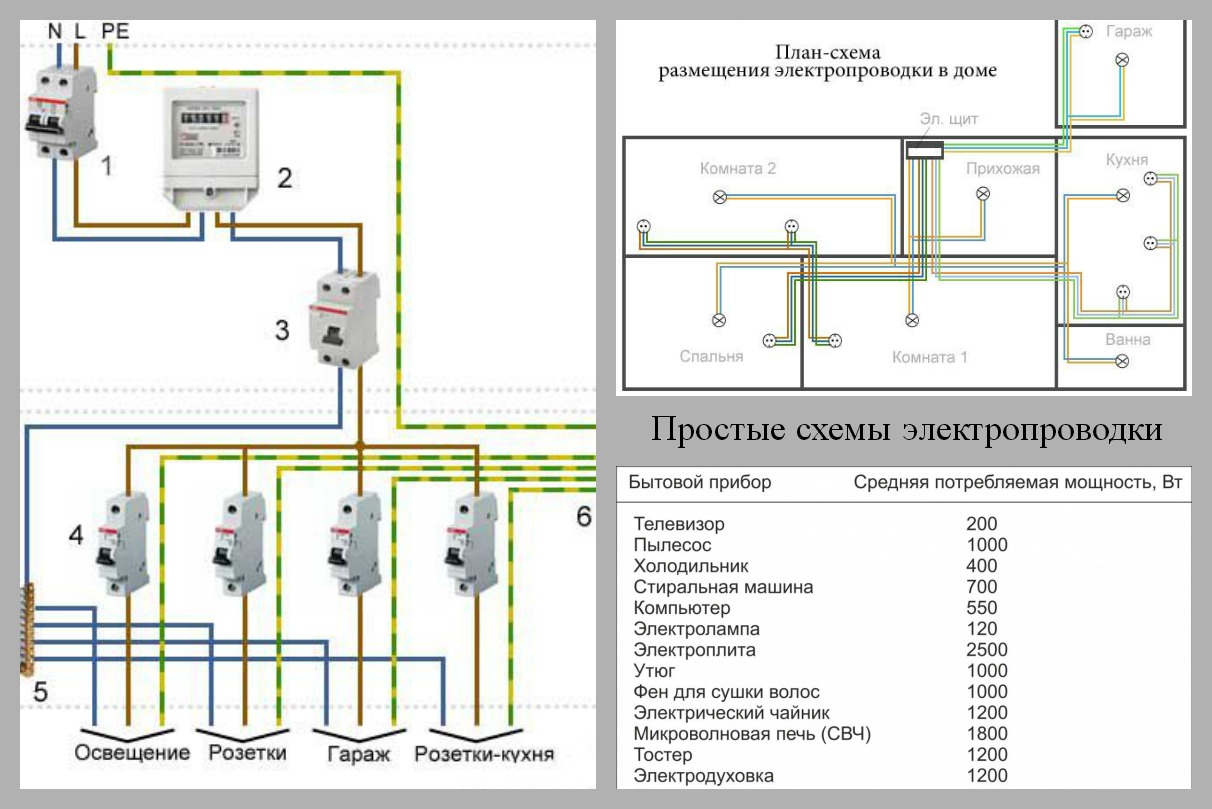

Схема электрической проводки включает в себя следующие элементы:

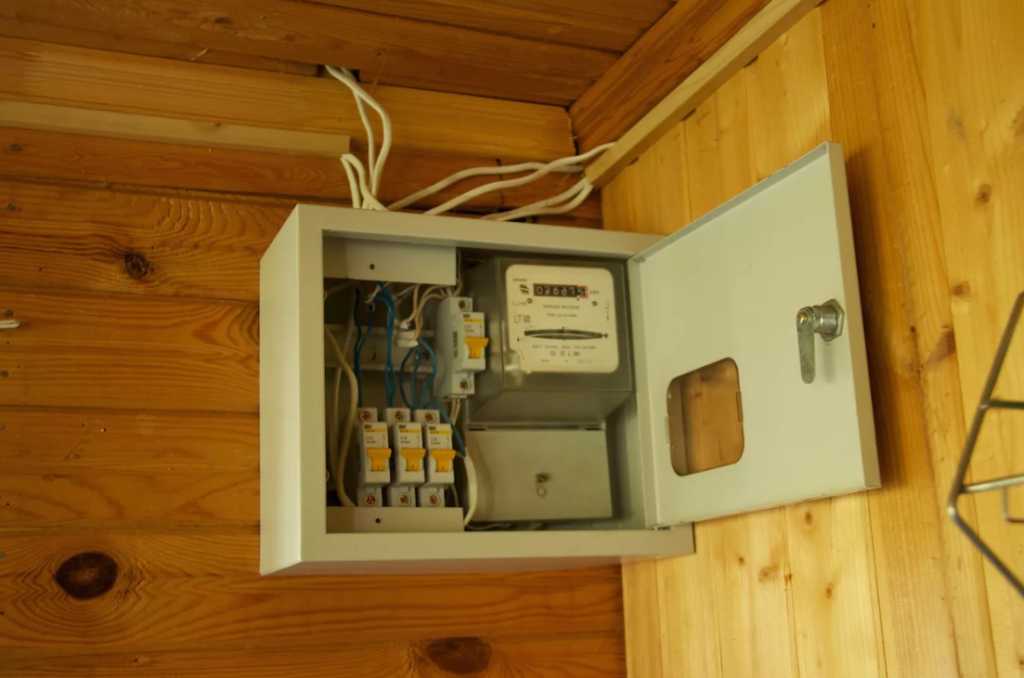

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Монтаж электропроводки

Есть общие положения, соблюдая которые можно грамотно развести электрику в доме своими руками. Пример прокладки электропроводки приведен на схеме.

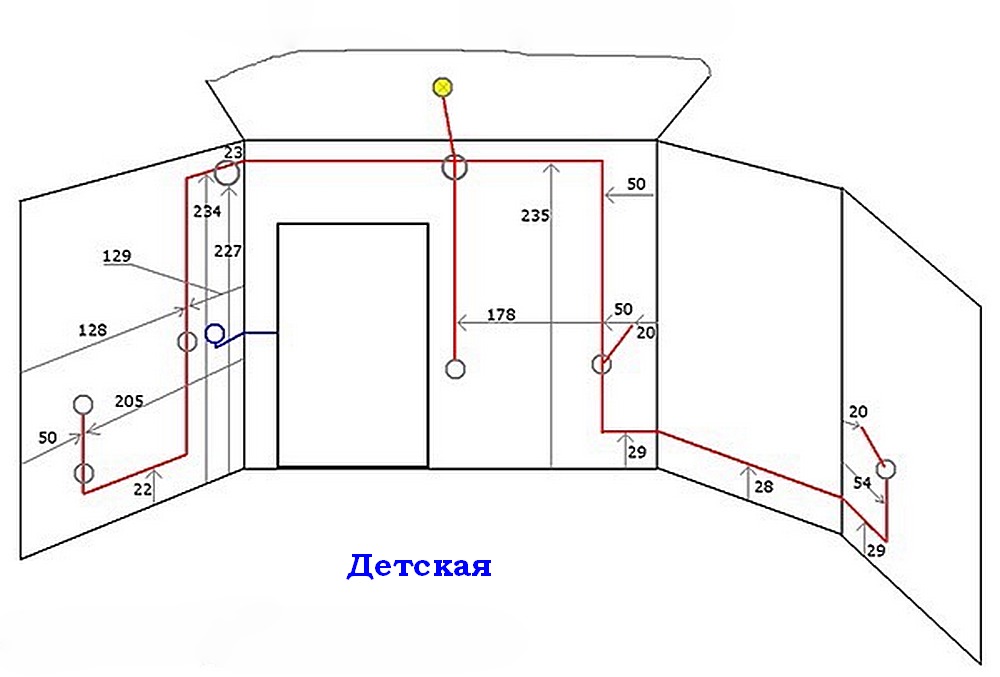

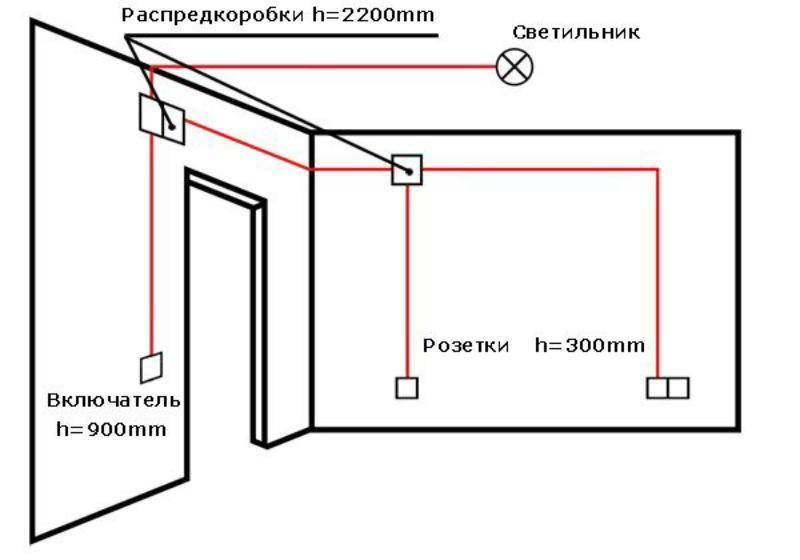

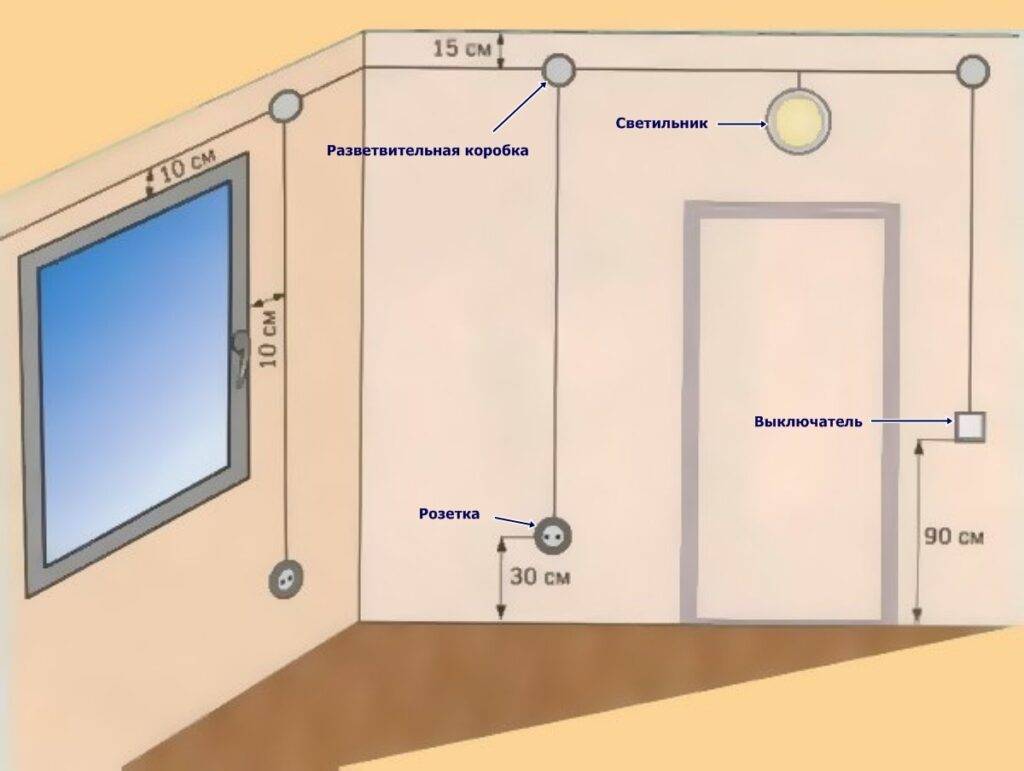

Указаны рекомендуемые отступы, высота установки розеток и выключателей. Монтаж выполняют скрытой или открытой проводкой.

Монтаж открытой проводки

Способ простой и недорогой. Плюс − открытую проводку легко ремонтировать, минус – она нарушает интерьер жилого помещения. Для монтажа используют:

• скобы;
• ПВХ-трубы;
• гофру;
• кабель-канал.

Актуальное решение для частного дома – ретропровод. Винтажные провода в декоративной оплетке и соответствующая фурнитура (ролики-изоляторы, розетки, выключатели, распределительные коробки) хорошо впишутся в интерьер.

Разводка скрытой проводки

Высокая пожаробезопасность – главное достоинство скрытой проводки. Кабель (провод) прокладывают в слое негорючего материала (бетон, слой штукатурки). Это снижает риск возгораний, механических повреждений и не создает проблем при проведении отделочных работ.

Установка распределительных и монтажных коробок

Распределительные коробки устанавливают в узловых точках силовой магистрали, используя одну из схем:

• межкомнатную;
• по группам потребителей.

Электротехническое изделие изготовлено из негорючего материала (пластик, металл) и представляет из себя корпус круглой или прямоугольной формы со съемной крышкой, оснащенный фурнитурой для соединения проводов.

При разводке скрытой проводкой кабель прокладывают в штробы, концы заводят в корпус, а коробку устанавливают на алебастр. При монтаже открытой проводкой сначала монтируют распределительные коробки, а потом подводят кабель. Концы вводят в корпус с помощью уплотнительных хомутов.

Монтажные коробки для выключателей и розеток выбирают:

• по классу защиты (IP);
• по способу установки (открытая, полускрытая, скрытая);
• по типу отверстий (под трубы с резьбой, под гофротрубу, под гибкий кабель).

Устанавливают монтажные коробки, соблюдая требования ПУЭ:

• расстояние от газовой трубы – 50 см и более;
• расстояние от ванны, душа или раковины – 60 см и более.

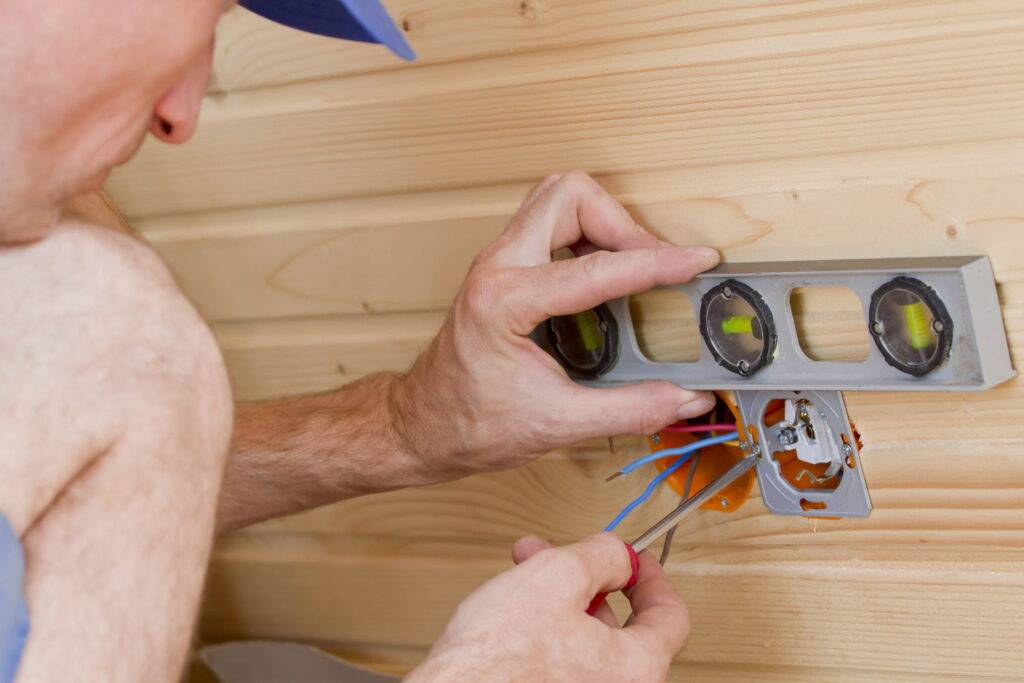

Монтажные работы проводят в несколько этапов: проводят разметку, высверливают в стене отверстие, выламывают люк для кабеля. Корпус устанавливают так, чтобы отверстие для кабеля было напротив штробы.

Если стена бетонная, его крепят на алебастр, гипс, а если полая (гипсокартон) – на винты. В монтажные коробки устанавливают розетки, выключатели и, соединяя провода, собирают схему электропроводки.

Способы соединения проводов

Надежное соединение толстых проводов получают с помощью специальных колпачков, состоящих из внешней оболочки из пластика и внутренней металлической вставки с резьбой:

1. С проводов снимают 2 см изоляции.
2. Концы скручивают.
3. Скрутку вставляют в колпачок.
4. Колпачок поворачивают.

Популярный способ – соединение проводов с помощью клемм Wago. Провод зачищают на 10 мм и вставляют в клеммник до упора. Фазные провода соединяют в одной клемме, а нулевые – в другой.

Необходимые инструменты для монтажа

Для установки винтовых клемм, выключателей и розеток нужен набор отверток:

• шестигранных;
• плоских;
• крестовых.

Для определения наличия/отсутствия фазы требуется индикаторная отвертка. Для монтажа нужен мультиметр. Назначение прибора:

• измерять сопротивление;
• измерять ток (переменный или постоянный).

При выполнении монтажных работ требуются специальные инструменты: для скручивания жил – плоскогубцы, для перекусывания проводов – бокорезы, для снятия изоляции – стриппер. Электроинструмент, который может понадобиться при выполнении монтажных работ на бетонных, кирпичных стенах: штроборез, перфоратор, шуруповерт.

Распределения выключателей

Выключатели не размещают в ванной комнате и в туалете. В других помещениях их располагают рядом с дверным проемом (со стороны ручки), отступив от него на 10−15 см. Высота установки зависит от среднего роста жильцов (90−140 см).
