Доводчики для кухонных шкафов
Доводчики делают кухню удобнее
Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.
Петли призваны удерживать дверки в закрытом состоянии. Это означает, что дверцы не защищены от резкого закрытия (сильный хлопок, повреждение поверхности). Если внутри дверки находится стекло или дверка полностью стеклянная, то сильное воздействие на нее может привести к трещинам.
Принцип действия
Процесс работы доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.
На дверцу кухонного фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.
Хорошие доводчики защищают шкафчик от повреждений
Закрываясь, дверка сильнее действует на доводчик. Регулировочный элемент расширяется все сильнее и канал оттока поршня из-за этого становятся все меньше. Поршень замедляется, что позволяет дверце закрываться плавно и бесшумно.
Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, дверка шкафа закрывается бесшумно и плавно.
Преимущества и недостатки
Плюсы о которых стоит знать:
- Плавное закрытие двери, предотвращающее поломки.
- Полное закрытие дверки.
- Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
- Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
- Большой выбор и различная стоимость механизмов.
- Длительный срок использования доводчиков.
- Легкая установка.
Недостатки:
- Монтаж механизма должен быть правильным (строго по инструкции).
- Внешний вид установленного доводчика не очень эстетичный.
- Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).
По принципу действия механизмы бывают газовые и масляные.

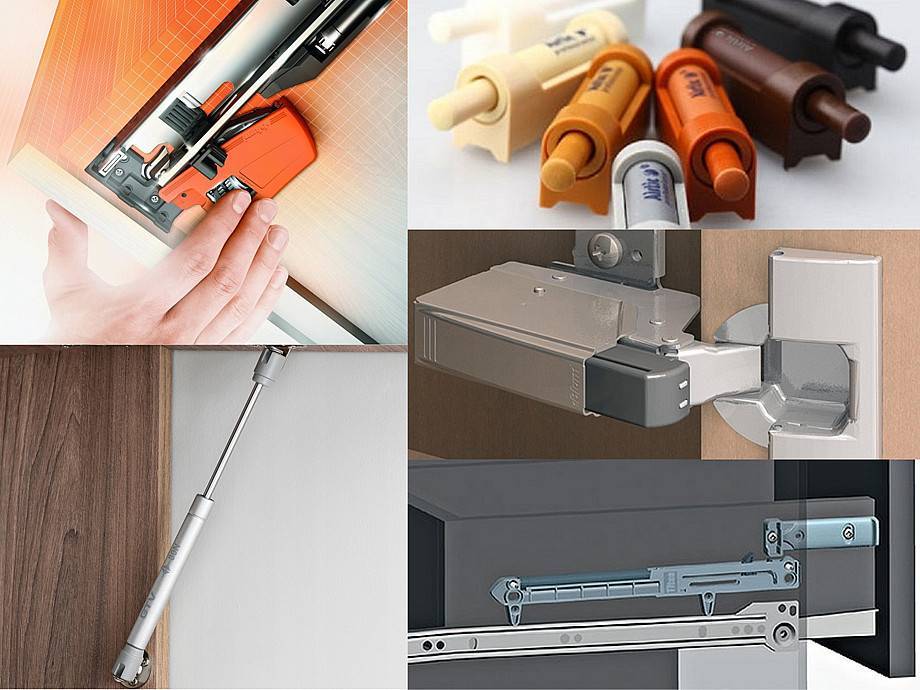

Доводчики для кухни, обзор:
По способу монтажа доводчики бывают:
- Устанавливаются на корпус мебели и на ящики стола для кухни .
- Устанавливаются на мебельные петли для кухонной мебели.
- Устанавливаются между мебельными петлями.
Существуют также доводчики для выдвижных шкафов и ящиков.
Плавное закрывание дверей с помощью петель с интегрированным доводчиком
Петли плавного закрывания от Blum
Начнём обзор плавного закрывания с инновации от компании Blum. Инновация заключается в том, что система плавного закрывания, вы не поверите, встроена в чашку петли. То есть, установив такую петлю, ваши дверки уже
не будут закрываться со стуком, даже если вы попытаетесь хлопнуть дверкой специально.
|
|---|
 |
|---|

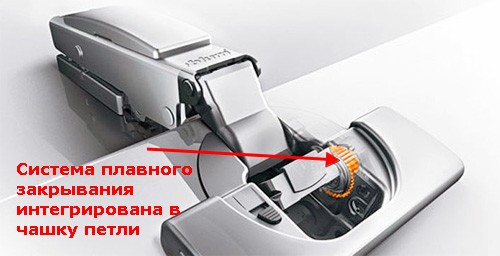

| Рис. 7-8. Система плавного закрывания интегрирована в чашку петли |
 | Какие |
|---|
Петли плавного закрывания других производителей
А что же петли от других производителей? Для примера приведу фото
петель также с системой амортизации, но не в чашке, а в плече или в
ответной планке, а также остановимся на собственном неудачном опыте
их эксплуатации.
Первый образец – это петля GTV с системой амортизации в виде маленького поршня в плече петли. Система выглядит грубо в сравнение с Blum и со временем начала заедать и не срабатывать.
|
|---|
|
|---|

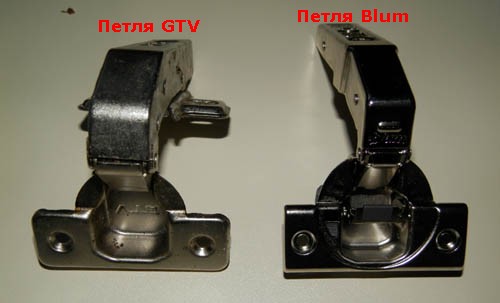

| Рис. 9-10. Петли GTV и Blum с доводчиками |
Следующий вариант – это такая зеленая коробочка с амортизатором, которая устанавливается в ответную планку петли, с наружной части есть регулировочный винтик. Работала эта петля поначалу исправно, но со временем система амортизации стала отказывать.
Вывод, такую систему можно использовать в шкафах, где дверки не открываются часто, то есть это не вариант для кухни. Только петля Blum показала надежную работу во времени, стабильное
плавное закрывание дверок без шума.
|
|---|
 |
|---|
| Рис. 11-12. Амортизатор для петли установлен в ответную планку |
Разница в цене между такими петлями где-то раза в два, но лучше один раз потратится и наслаждаться плавным закрыванием, чем покупать новые петли.

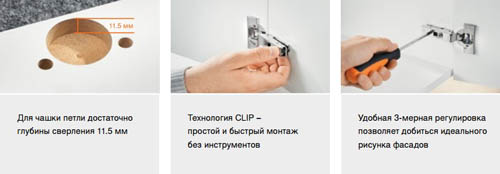

Да, и ещё один не маловажный момент петли Blum монтируются почти без инструмента, называется эта
система монтажа Clip Top.
|
|---|
 |
|---|
| Рис. 13-14. Крепление петли Blum по технологии CLIP TOP |
Какие бывают доводчики
Кухонные доводчики для мебели могут отличаться местом монтажа и принципом действия. По первому параметру их разделяют на такие группы:
- Корпусные. Фиксируются на внутренней стенке мебели.
- Встроенные в петли.
- Установленные между петлями.
В зависимости от принципа работы механизмы бывают:
- Масляными (обеспечивают плавное закрытие двери.
- Газовыми (отличаются доступной стоимостью, но замедляют ход дверки).

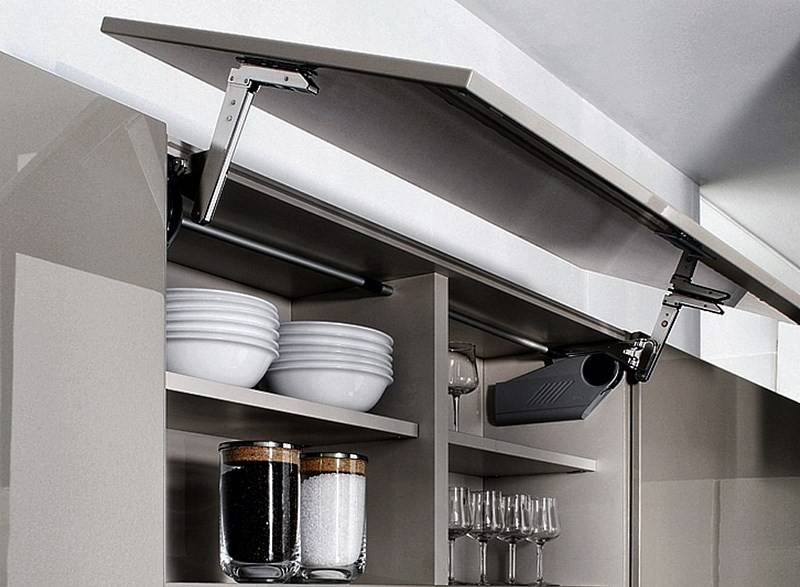

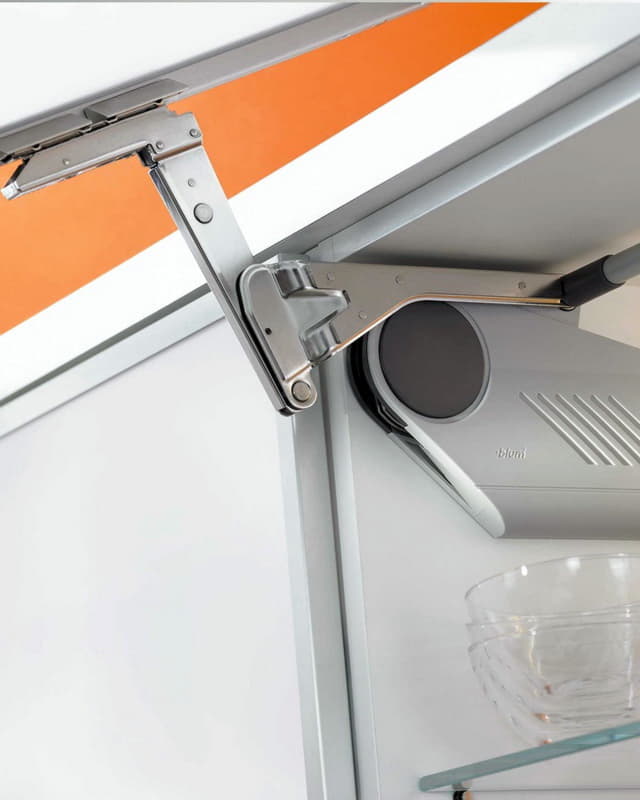

Подъемные механизмы

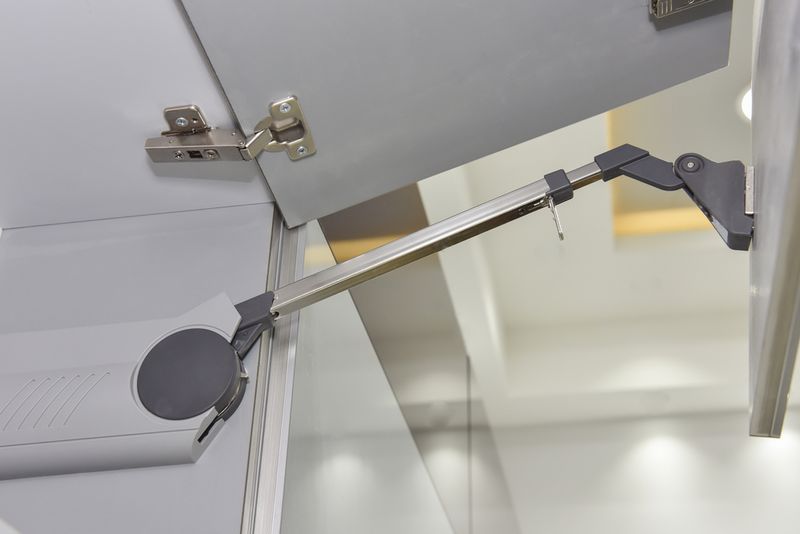

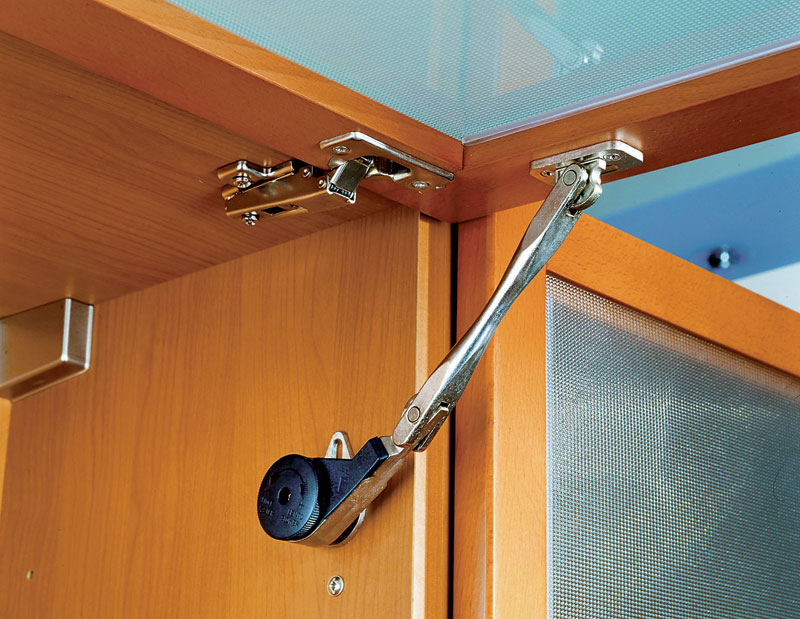

Если шкафчик имеет откидную дверцу, которая открывается вниз или вверх, то его нужно оснастить подъемными механизмами. Долгое время такие доводчики встречались только на роскошной мебели, а сегодня устанавливаются и на бюджетных изделиях. В зависимости от особенностей конструкции подъемники бывают четырех типов:
- На основе пружины. Считаются самой популярной и простой разновидностью. Для изготовления пружины, притягивающей и отталкивающей дверцу, используется прочный металл. Устройство обладает практичностью и долговечностью. Из минусов выделяют невозможность фиксации дверки в произвольном положении, она должны быть либо закрытой, либо открытой.
- Пружинно-масляные. Подобная разновидность отличается высокой плавностью движений, поскольку пружина закреплена в металлической капсуле с полимерным или масляным наполнением.
- Газовые. Роль смягчающего вещества выполняет воздух, а сам доводчик выполнен в виде поршневой камеры. В случае сжатия или растяжения внутри этой емкости меняется давление, что способствует плавному движению дверок. Подобные подъемники выходят из строя чаще, чем остальные, а на рынке предлагается большое количество низкокачественных подделок.
- Электрические. Являются передовым и самым элитным решением, которое может откликаться на прикосновения человека к дверкам. Угол открытия и время задержки выбираются индивидуальным путем.
Газовые лифты
Подобные изделия отличаются от предыдущего типа более простым исполнением. При закрытии дверца воздействует на поршень, а воздух сжимается и смягчает удар. Активация доводчика происходит в конце хода двери. В передовых изделиях в камеру помещают не воздух, а полимер.
Минусом газовых лифтов является недолговечность. Поскольку закрытая дверь воздействует на камеру постоянно, фурнитура может прослужить не больше 4 лет. При этом она продается по доступной цене и отличается простотой самостоятельного монтажа.
Доводчики для выдвижных ящиков
Доводчики для выдвижных ящиков устанавливаются на метабоксы — специальные конструкции с твердым дном, фасадом и задней конструкцией из МДФ или ДСП. Боковые стенки металлические.
Механизм можно поставить и на простой кухонный ящик с днищем из ДВП
Однако перед монтажом следует обратить внимание на способ крепления. Если изделие фиксируется ко дну, его придется дополнительно усиливать
Доводчики для мебельных петель
Доводчики на петлю для мебели бывают трех типов:
- Стандартные. Устанавливаются в полотне, соединенном с чашей. Обладают характерной пружинной формой.
- Встроенные с амортизацией и регулировкой усилия.
- Накладные. Продаются отдельно от навесов и устанавливаются по мере необходимости. Каждый производитель выпускает такие механизмы, которые подходят только для фирменных петель.
В зависимости от способа крепления накладные доводчики для кухонных шкафов бывают:
- С фиксацией на петельную чашку.
- С защелкой.
Демпферы
Подобные изделия отличаются компактными габаритами и устраняют неприятный шум при открытии и закрытии дверей. Демпферы предназначаются для той же цели, что и доводчики, — они поглощают нагрузку при закрывании. В зависимости от способа установки выделяют следующие разновидности демпферов:
- Накладные. Устанавливаются внутри шкафа в боковой стенке.
- Врезные. Фиксируются в торце стенки или на крышке корпуса.
- Из силикона. Фиксируются в торцевой части с помощью специальной клеевой основы.
Секрет надежного крепления петель
Есть такой важный момент при применении петель – это надежность крепления дверок. Без надежного крепления система плавного закрепления окажется ненужной.
Крепление чашки петли
Закрепить чашку петли к дверке можно с помощью саморезов, но есть более надежный способ крепления с помощью специальных распорных пробок и винтов.
Для установки пробок необходимо засверлить два отверстия диаметром 8 мм. Узнайте оказывают ли такую услугу в том месте, где вы заказываете сверление под навесы.
| Рис. 27-28. Засверловка фасада под чашку петли и распорные пробки |
| Рис. 29. Распорные пробки для крепления чашки петли |
| Рис. 30. Схема монтажа петли с распорными пробками Expando |
Крепление ответной планки
Ответную планку можно закрепить к боковой стенке с помощью саморезов, евровинтов и самый надежный способ это евровинтами меньшего диаметра через распорные пробки.
Структура ДСП рыхлая и саморез или евровинт может со временем вырваться из ДСП и обратно вы его не закрутите, придётся вклеивать чопики, пересверливать и то, это не надолго, придется менять боковую стенку. Только планка под распорные пробки обеспечит длительное и надежное крепление.
Сверление производится сверлом диаметром 5мм аналогично сверлению под евровинты.
| Рис. 31. Сверление под ответную планку |
| Рис. 32-33. Планка крестообразная с распорными пробками |
Читайте далее:
|
Как установить мебельные петли с доводчиком на кухонный шкаф
Установка петель для шкафа с доводчиком является простым мероприятием, для которого понадобится минимальный набор инструментов в виде отвертки, шуруповерта, дрели и крепежей. Прежде чем приступить к монтажу механизма, следует изучить инструкцию, которая прилагается к любому качественному изделию.
Если происходит замена петель для кухонных шкафов с доводчиком того же типа и производителя, необходимо снять старое изделия, а на его место поставить новое, использовав те же отверстия под крепежи. В случае первоначальной установки изделия на кухонный шкаф первым делом выполняется разметка под отверстия для крепления. С помощью дрели выполняются гнезда. Далее происходит монтаж изделия посредством саморезов.
После надежной фиксации петель выполняется установка доводчика. Его необходимо вставить в соответствующее отверстие в петле. После того как прозвучал характерный щелчок, можно быть уверенным в правильном положении и надежной фиксации механизма.

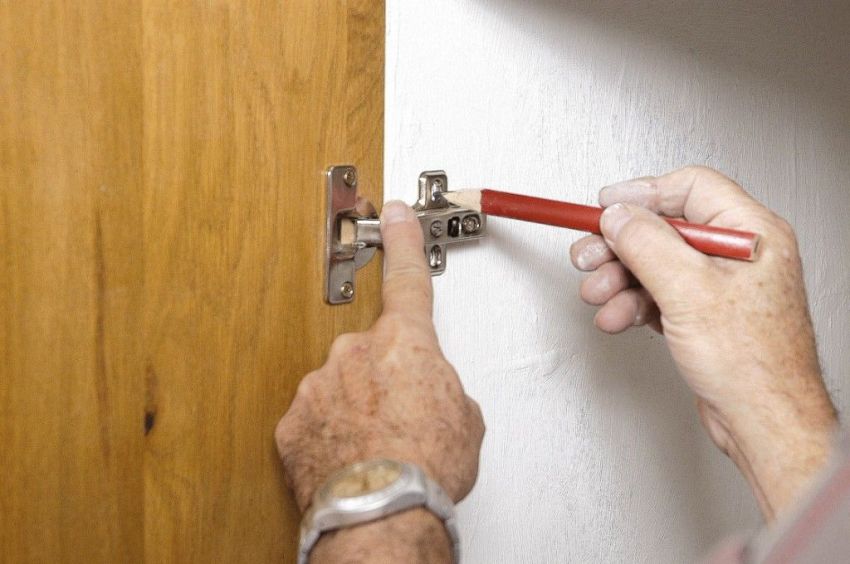

Чтобы установить доводчик нужно выполнить разметку под отверстия для крепления

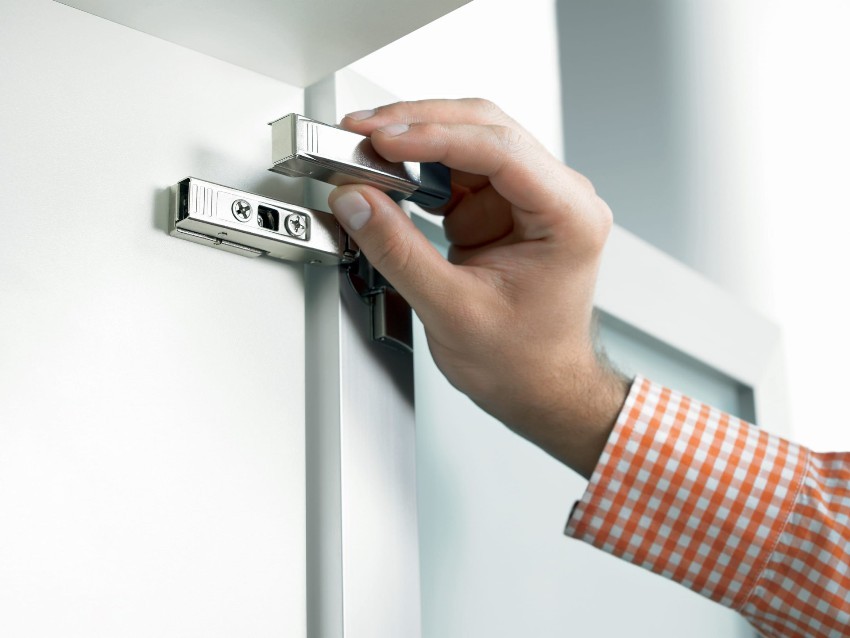

Накладной доводчик обычно прищелкивается к петле в определенном месте. Некоторые варианты могут накладываться на плечо или чашу. Если доводчик устанавливается возле петли, в корпусе шкафа необходимо выполнить соответствующие отверстия под саморезы.
Статья по теме:
Способ крепления амортизаторов для кухонных шкафов подбирается в зависимости от конструкции изделия. Оно может прикручиваться к внутренней стороне корпуса либо врезаться в торец. В первом случае используются крестообразная отвертка и шурупы 4х16 мм. Второй способ предполагает создание отверстия под амортизатор в корпусе шкафа с помощью дрели со сверлом соответствующего диаметра.
Силиконовый демпфер является самым бюджетным вариантом. Он приклеивается к корпусу посредством самоклеящейся основы. Поверхность предварительно обезжиривается спиртом для лучшего сцепления.
Для установки доводчика на модули понадобятся специальные саморезы, отвертка и инструкция к механизму
Последовательность монтажа доводчика на выдвижной ящик

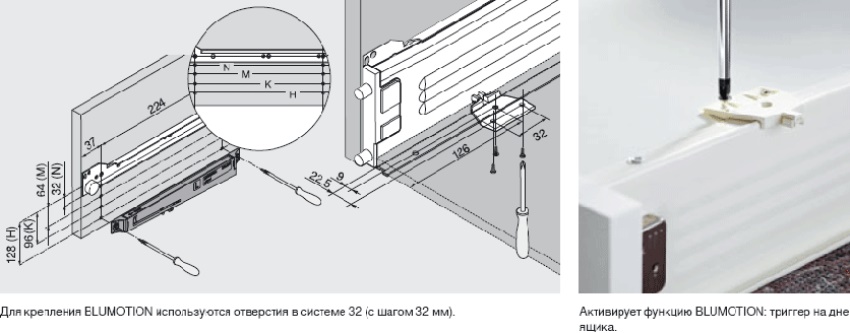

Монтаж доводчика на выдвижной ящик выполняется согласно инструкции, которая прилагается к изделию. В ней указаны разные варианты установки в зависимости от вида элемента мебели.
Первым делом выполняются замеры ящика. Далее по таблице, отображенной в инструкции, необходимо выбрать подходящий параметр, где определяется точка монтажа основного механизма. От центра роликовой направляющей откладывается расстояние, указанное в таблице, и проводится горизонтальная линия. Далее на отмеченной горизонтали требуется, согласно инструкции, отложить расстояние от края фасада. В намеченном месте выполняется забуривание тонкого сверла. Доводчик для вдвижного ящика прикладывается к намеченным позициям и прикручивается в стенке ящика с помощью саморезов.
Доводчик для выдвижного ящика прикладывается к намеченным позициям и прикручивается в стенке ящика
Далее монтируется активатор, представленный небольшой пластиной с язычком, которая цепляется при работе за ответную часть механизма
Данный элемент важно установить строго по схеме таким образом, чтобы язычок выглядывал за край кухонного ящика. Согласно схеме выполняется разметка, просверливаются отверстия, в которые вкручиваются саморезы для фиксации активатора
После выполнения всех действий ящик вставляется в роликовые направляющие. Проверяется работоспособность устройства, осуществляется регулировка его работы, после чего изделие готово к дальнейшей эксплуатации.

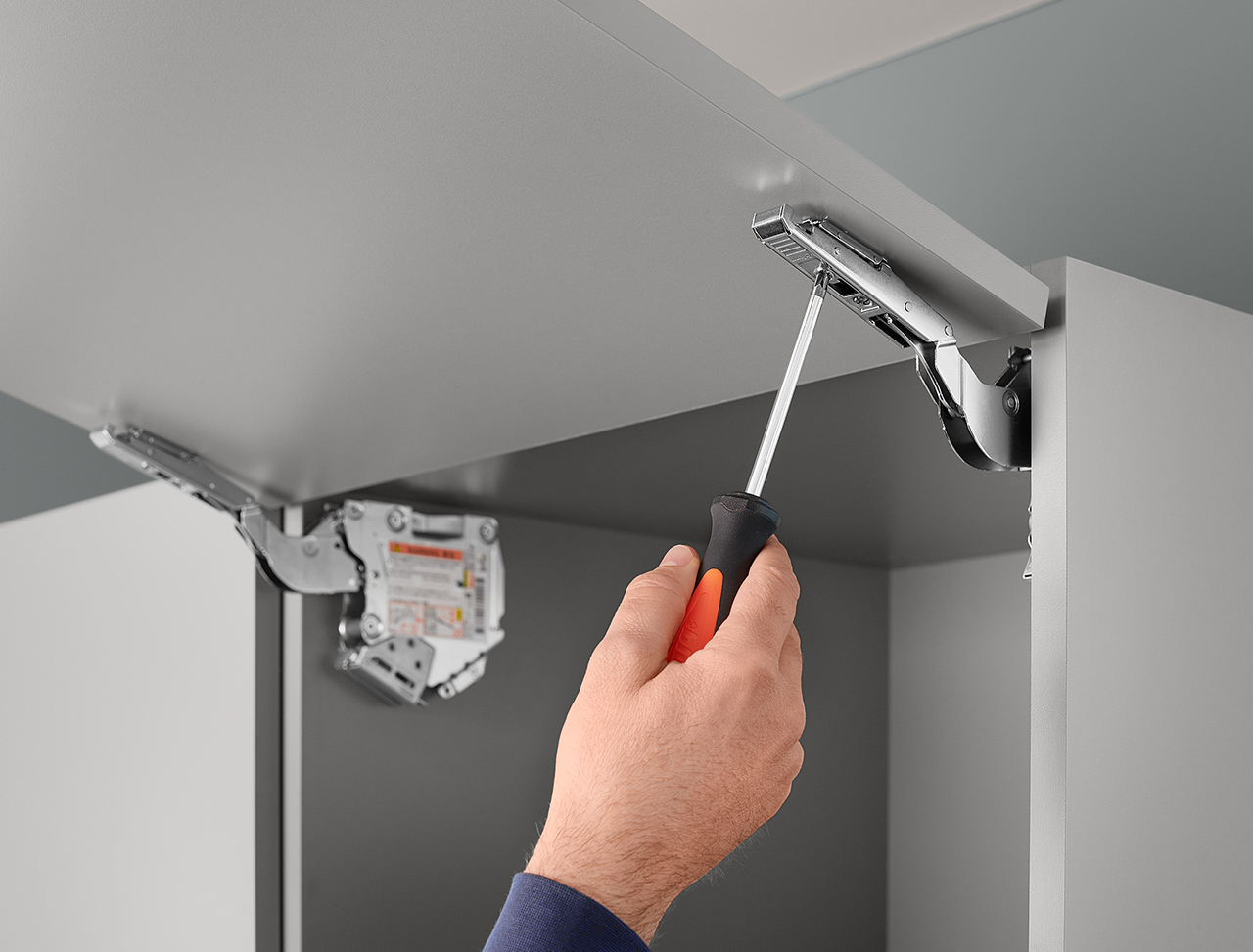

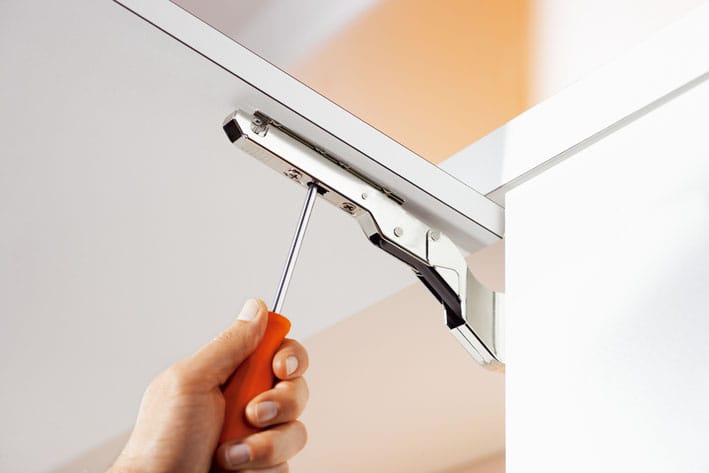

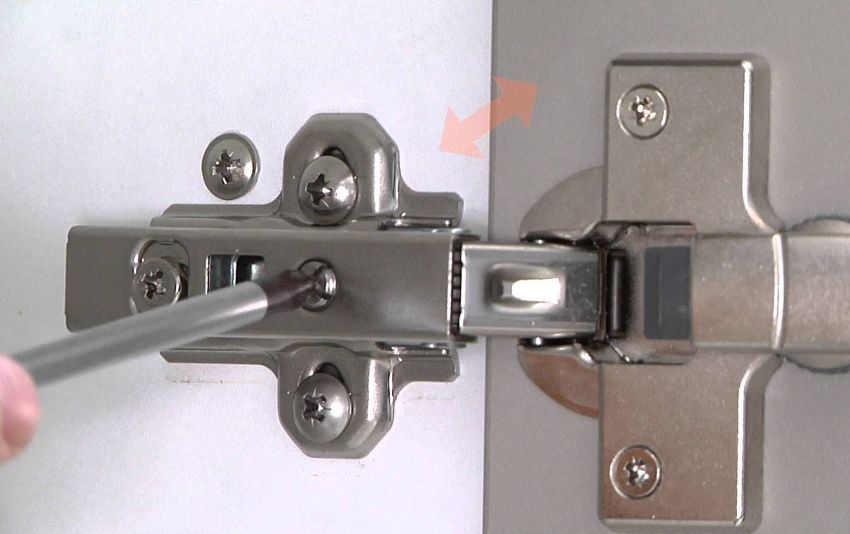

Регулировка доводчиков
Перед тем, как отрегулировать доводчик дверной, необходимо иметь:
- Пассатижи.
- Ключи гаечные.
- Отвертку.
По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.
Регулировка скорости перемещения
Работа доводчика аналогична работе автомобильного амортизатора.
- Человек, прикладывая некоторое усилие, открывает дверь.
- Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
- Пружина взводится, и при освобождении начинает обратный ход.
- Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
- Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
- Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
- Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
- Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.
Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».
При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.
Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.
Установка дохлопа
Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.
Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°
В таком диапазоне полотно должно закрываться достаточно медленно и надежно
В таком диапазоне полотно должно закрываться достаточно медленно и надежно.
Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.
Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.
Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей
Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить
Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить
Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.
Регулировка открытого положения двери
Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.
Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.
- Двери остаются открытыми при их распахивании на нужный градус.
- В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
- Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
- При неполном распахивании, полотно перемещается в обычном режиме без задержек.
- Величина натяжения пружины устанавливается регулировочной гайкой.
- Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.
Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.
Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.
Основные ошибки при регулировке
При регулировке ящиков с доводчиками на кухне, важно избегать следующих ошибок:
1. Неправильная установка силы довода: Одной из основных ошибок при регулировке ящиков с доводчиками является неправильная установка силы довода. Если сила довода слишком сильная, ящик будет закрываться с большим усилием и может даже получить повреждения. Если сила довода слишком слабая, то ящик может закрываться неполностью или не закрываться вовсе.
2. Неправильное расположение доводчика: Еще одной распространенной ошибкой является неправильное расположение доводчика. Доводчик должен быть установлен таким образом, чтобы он работал эффективно и снижал инерцию при закрывании ящика. Если доводчик расположен неправильно, то его функциональность будет снижена.
3. Неправильная настройка скорости закрытия: Еще одна ошибка, которую следует избегать, — это неправильная настройка скорости закрытия. Скорость закрытия ящика должна быть регулирована таким образом, чтобы он закрывался плавно и без ударов. Если скорость закрытия слишком высокая, ящик может закрыться с слишком большой силой. Если скорость закрытия слишком низкая, ящик может закрыться неполностью или не закрыться вовсе.
4. Отсутствие подходящих инструментов: Необходимо использовать правильные инструменты при регулировке ящиков с доводчиками. Неправильное использование инструментов может привести к повреждению доводчика или других элементов конструкции
Поэтому важно использовать подходящие инструменты и следовать рекомендациям производителя
Избегая этих основных ошибок, вы сможете правильно регулировать ящики с доводчиками на кухне и обеспечить их безопасную и эффективную работу.
Как выбрать доводчик
Отправляясь в магазин за ближайшим к вам предметом мебели, нужно оценить основные критерии выбора и купить качественную продукцию, которая будет иметь долговечность и надежность. Еще на этапе покупки необходимо определить вес, который механизм будет удерживать на каждом предмете мебели. Если выбрать недостаточно прочную конструкцию, она не сможет выдержать вес двери и быстро выйдет из строя. В то же время тяжелые дверные доводчики малоэффективны для легких дверей, так как не обеспечат плавной работы.
В поисках эффективных решений шкафа на кухне стоит обратить внимание на продукцию следующих торговых марок:
- Блюм.
- Hettich.
- Ваут сагель
- Боярд.
Blum — известный австрийский производитель фурнитуры, продающий широкий ассортимент затворов для мебели. Диапазон цен от 150 руб. До 3000 руб. Амортизаторы рассчитаны на петли CLIP top и обеспечивают бесперебойную непрерывную работу. Механизм закреплен на петлях Blum в специальных сиденьях. Если двери компактные, можно обойтись доводчиком, а для тяжелых конструкций придется приобрести два изделия.
Немецкий бренд Hettich производит элитные аксессуары с минимальной стоимостью от 300 рублей. В ассортименте компании есть встраиваемые механизмы с возможностью автоматического закрывания. По внешнему виду они не отличаются от простых петель. Также в продаже есть устройства с дополнительным демпфером, которые вставляются в петлю разными частями.
GTV — польский производитель светодиодных светильников и освещения с дистрибьюторами в России и производственными предприятиями в Китае. Компания производит доступные газовые лифты по 118 руб.
Принцип действия
Работа доводчиков строится следующим образом: к железной формочке, наполненной маслом, прикреплена металлическая пружина. Когда дверь закрывается, она давит на упор конструкции. Находящаяся внутри жидкость перемещается в заднюю часть формочки, которую сдерживают сальники.
Возможно изменение оборотов поршня регулировочным звеном, задача которого — сужать или расширять путь оттока. Чем выше частота движений поршня, тем быстрее закроется дверь.
Даже при серьезных повреждениях детали, механизм не позволяет маслу вытекать из доводчиков.
Большинство моделей помогают закрыть створки. Но выпускают устройства, обеспечивающие плавный ход дверей в обе стороны.
Что делать, если установлены роликовые или шариковые направляющие на ящик
Проще и быстрее поменять сами полозки. Переделывать короб ящика при этом не придется. Шариковые направляющие с доводчиками отличаются от обычных только наличием пружинного механизма. Крепление же полозьев к самому ящику и боковым стенкам тумбы абсолютно такое же. Более подробно, как установить направляющие ящика, можно прочитать здесь.
Цена, конечно же, на шариковые направляющие с доводчиком выше, примерно в 1,5-2 раза в зависимости от производителя. Но это будет не сильно дороже, если сравнивать установку отдельных доводчиков (с переделками дна) и замену самих направляющих.
Если вы рассматриваете вариант последующего оснащения ящиков доводчиками, когда заказываете мебель или делаете своими руками, то лучше сразу выбирать такую выдвижную систему, которая предполагает подобное дополнение.
Правила установки
Обычно доводчики продаются в комплекте со всеми необходимыми элементами, используемыми во время установки, поэтому не требуется дополнительно покупать какие-либо приспособления. Лучше всего выбирать способ установки на петли. Как установить доводчик правильно? Для этого выполняются последовательные действия:
- выбираются специальные петли в магазине, предназначенные для качественного крепления доводчиков;
- за счет использования петель, обеспечивается возможность спрятать в них весь механизм, поэтому он не будет портить внешний вид мебели;
- подготавливаются дополнительные инструменты и материалы, которые будут использоваться во время работы, а к ним относятся саморезы и специальные винты для мебели, а также процедура выполняется отверткой;
- перед непосредственными работами тщательно изучается инструкция, прикладываемая к любому доводчику;
- обычно используются большие по размеру доводчики, а в этом случае поршень непременно остается на стационарной части полки;
- остальная часть изделия фиксируется непосредственно к дверце шкафа;
- если требуется установить небольшой по размеру доводчик, то его монтаж осуществляется на неподвижной части мебели;
- если применяются газовые доводчики, требующие внутренней установки, то их надо правильно и аккуратно вставить в петлю, после чего они считаются правильно установленными, поэтому их монтаж является наиболее простым и доступным;
- выполняется установка только после надежного закрепления петель;
- доводчик вставляется в особое отверстие, имеющееся в петле, причем делать это надо до того момента, пока не будет услышан характерный щелчок, что говорит о надежной и правильной фиксации механизма;
- к корпусу ящика остальные элементы доводчика прикручиваются, для чего можно пользоваться стандартными саморезами или особыми мебельными винтами.
Рекомендуется перед непосредственными работами посмотреть обучающее видео, содержащее основные этапы, которые можно посмотреть наглядно, причем это позволит выполнить работу оперативно и без ошибок. Таким образом, если грамотно разобраться в инструкции, то правильно поставить доводчик самостоятельно не составит труда. Не придется пользоваться какими-либо специфическими крепежами или необычными инструментами.
Врезка доводчика в корпус
Установка доводчика с использованием держателя
