Электрический котел для отопления частного дома: как устроен котел электрический, способы монтажа

Как рассчитать необходимую мощность электрического котла?

Прежде чем определить, как подобрать электрокотел для отопления, выясните, насколько хорошо проведены работы по сохранению тепла вашем доме. Для этого проведите такой тест: в зимний день измерьте температуру воздуха в каждой комнате на полу и под потолком. Двери в комнатах должны быть закрыты хотя бы с час, чтобы установилось стационарное состояние теплого воздуха. Разница должна быть в 2–4 градуса. При большей разнице нужно проверить все уплотнения на окнах, форточках, балконных и входных дверях. Если после приведения их в порядок ситуация не войдет в норму – нужно утеплять окна, двери, стены, потолок и даже пол.

Если утепление комнат сделано правильно, то выбор электрокотла для отопления можно сделать исходя из необходимой мощности для всего дома. Она рассчитывается исходя из условия наличия 80–100 Вт на 1 м2. Но это соотношение не учитывает климат в вашей местности, ваши предпочтения – мыть, например, руки и умываться теплой водой или каждый день иметь горячую ванну. Кроме того, на мощность котла и расходы электроэнергии сильно влияет то, как построена система отопления.

Если используется ночной тариф и аккумуляция тепла и горячей воды, то необходимая мощность может быть уменьшена.

Котлы для дачи, частного дома, квартиры, загородного трехэтажного особняка.

На выбор электрокотла прежде всего влияет степень автономности. Если он обеспечивает работу системы отопления и горячего водоснабжения для большого дома, то лучше выбирать котел индукционный соответствующей мощности.

Если дом небольшой, нетрудно заготовить или купить жидкое или твердое топливо, или провести газ, то лучше всего электрический котел (ТЕНовый или электродный) сделать дублирующим, подключить его параллельно к основному котлу и использовать при перебоях в подаче газа или при сильных морозах как дополнительный источник тепла.

В некоторых местностях страны использование электрических котлов весьма проблематично, прежде всего, из-за перепадов, бросков и провалов напряжения или частых и длительных отключений. Эту проблему можно решить использованием электрогенераторов с ДВС и частично – использованием стабилизаторов напряжения.

Отопление дома солнечными батареями – здесь больше полезной информации.

Как выбрать котел

Чтобы выбрать правильно себе в дом электрический котел, особыми познаниями в теплотехнике обладать не надо. Мощность его подбирается исходя из 1 кВт на 10 квадратов площади коттеджа. Плюс про запас надо еще добавить 10–20%. Резерв надо оставлять всегда. Даже ондулин или шифер на кровлю и те берутся с небольшим запасом на обрезки.

Главный момент в выборе и монтаже рассматриваемого котла – это наличие электрических мощностей. В большинстве случаев требуется порядка 8–10 кВт. И обычно частное жилье изначально подключено к сетям, которые рассчитаны на подобное электропотребление.

Делайте правильный выбор

Но для более мощных водонагревателей существующего питания может и не хватить. А с получением дополнительных мощностей у энергетиков могут возникнуть сильные проблемы. Причем если это и возможно, то обойдется в немалую сумму. Ходить по государственным инстанциям за разрешениями здесь не придется, но добиться получения техусловий у энергетической ресурсоснабжающей компании зачастую бывает проблематично.

Отопление частного дома за счет электричества рекомендуется организовывать, только когда коттедж небольшой или магистрального газа рядом нет. В этих случаях такой вариант является наиболее оптимальным. В остальных ситуациях электрокотел подходит лишь в качестве дополнительного источника тепла. Электроэнергии он потребляет много, счета от энергетиков будут большими. Лучше всего такое оборудование ставить только для кратковременного или вспомогательного подогрева воды.

https://youtube.com/watch?v=asmWZcnzsUs

Безопасность водяного отопления

Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

• Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
• Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
• Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.

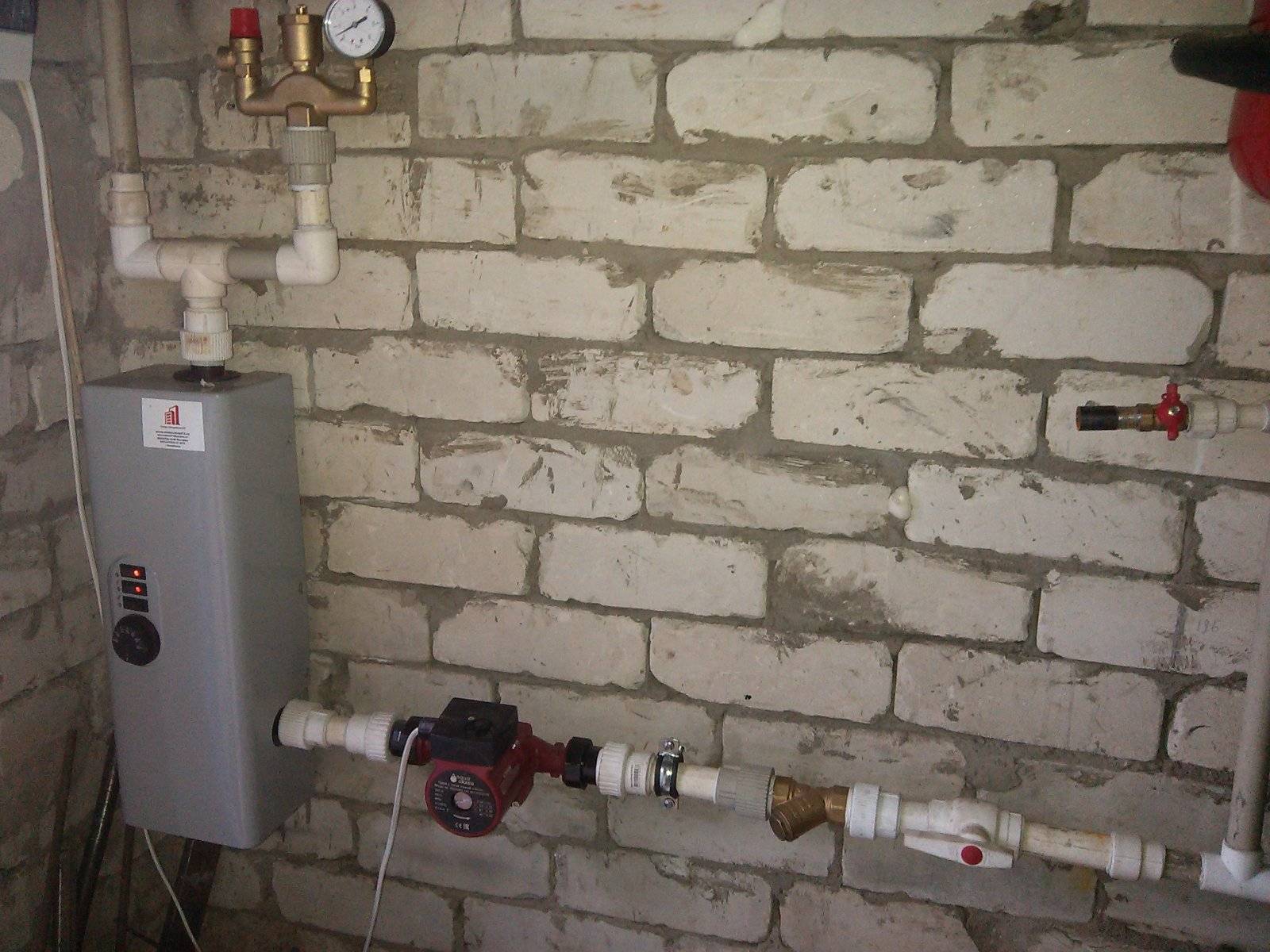

• Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;

• Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

• К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
• Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Виды электрокотлов для обогрева частного дома

Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.

Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.

Электродные электрокотлы

Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.

В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.

Электродные электрокотлы, отличаются следующими характеристиками:

Небольшие размеры – это самые малогабаритные электрокотлы, представляющие небольшой контейнер, устанавливаемый непосредственно на трубу отопления.

Энергоэффективность – во время работы, нагрев теплоносителя осуществляется вследствие прямого воздействия электрического тока. Экономичность во время работы электрокотла, по сравнению с ТЭНовым, достигает 40%. Поэтому, можно сделать вывод, что электродные котлы, самые экономичные из всех предлагаемых потребителю устройств обогрева.

Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя.Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.

Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.

ТЭНовые электрокотлы

Принцип работы ТЭНового электрокотла, связан с косвенным нагревом теплоносителя. Внутренняя конструкция, напоминает электродный аналог, только вместо электродов, используется трубчатый нагреватель. Еще одно отличие в том, что камера нагрева, теплоизолированная.

Акцент на производстве ТЭНовых котлов, делают многие ведущие европейские концерны, что повлияло на комплектацию оборудования. Так, в теплогенераторах, используется микропроцессорное управление, позволяющее контролировать работу удаленно. Котел подключается к выносным комнатным термодатчикам, имеет погодозависимую автоматику.

Современное ТЭНовое котельное оборудование, отличается следующими рабочими характеристиками:

Габариты – внешний вид электрокотла, идентичен тому, который используется для навесных газовых котлов. Прямоугольный корпус, обычно, в белом цвете.

Энергоэффективность – нагрев теплоносителя, осуществляется методом косвенного воздействия. Электрически ток раскаляет спираль трубчатого нагревателя. Тепло передается поверхности ТЭНа, соприкасающейся с теплоносителем. Во время теплопередачи, теряется 30-40% тепловой энергии.

Особенности эксплуатации – устройство ТЭНового оборудования, позволяет предусмотреть второй контур для обеспечения потребностей ГВС здания. Двухконтурные электрические котлы для отопления и горячего водоснабжения частного дома, используют проточный нагрев теплоносителя.Для увеличения энергоэффективности и моментальной подачи горячей воды, некоторые модели, снабжаются встроенным бойлером-накопителем.

ТЭНовые котлы, предназначены для подключения к традиционным радиаторным системам обогрева, а также, низкотемпературным схемам отопления (теплым полам). По своим функциональным возможностям, электрокотлы с трубчатым нагревателем, существенно превосходят электродные аналоги, но уступают в отношении экономичности и энергоэффективности.

На чем можно сэкономить?

Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:

1. Приобретите двухтарифный счетчик электроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.
2. Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение. В этом случае агрегат будет работать только по крайней необходимости.
3. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы.
4. Добавьте в систему отопления современное решение – теплый пол, он позволит более эффективно использовать расходуемое тепло по всему помещению.
5. Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

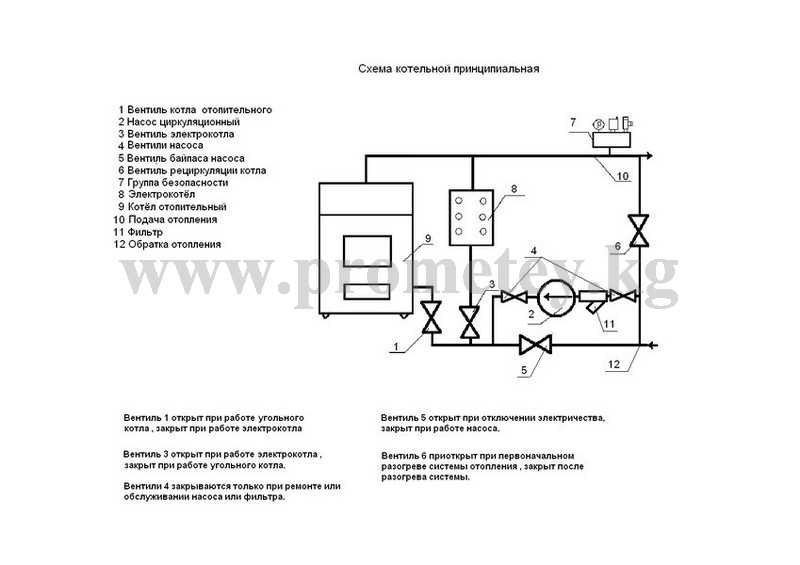

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

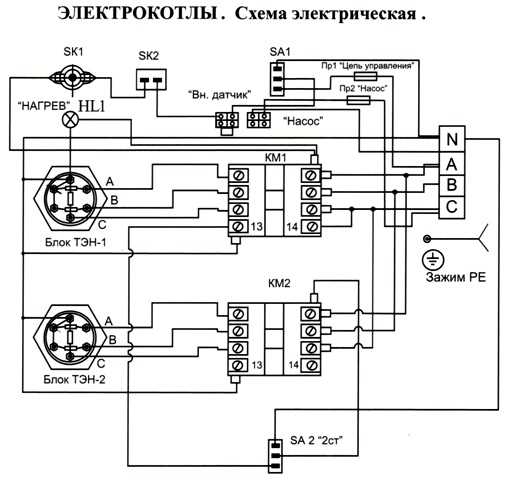

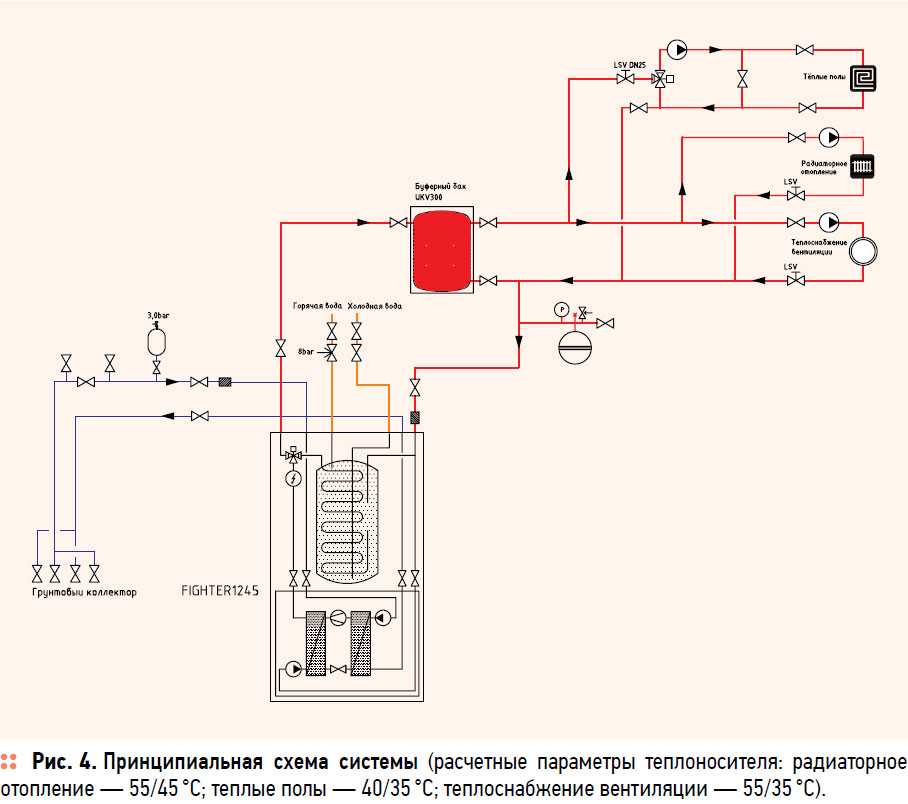

Электрический Котел Принципиальная Схема — tokzamer.ru

Как видите, подключение системы выполняется довольно просто. Наличие двухтарифной системы оплаты за электроэнергию позволяет экономить.

Преимущества отопления электрокотлом

При подключении электрического котла необходимо продумать заземление. Например, одна из моделей имеет вес всего грамм, при диаметре 3,5 и длине 27,5 сантиметров.

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

Лучший продукт

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.Отопление гаража электрическим котлом

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

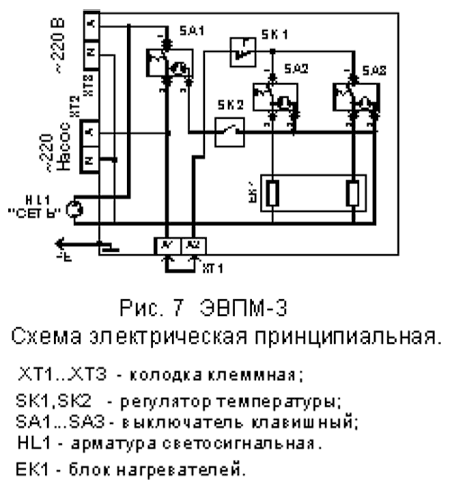

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?Чем топить дешевле? Поставил 4 котла!
