Потолки грильято: схема и устройство,установка, компоненты, стоимость

Чем установка потолка Грильято отличается от других подвесных систем

О том, насколько интересен и удобен решетчатый потолок, подробно и доступно можно узнать в рекламе производителей декора, а лучше непосредственно у владельцев домов или офисов, в которых установлена и длительное время используется потолочная облицовка подобного типа.

Это поможет, перед тем как монтировать потолок грильято, разобраться с его устройством, а заодно выполнить небольшие подготовительные работы:

Зашить гипсокартоном или покрасить потолочное перекрытие. Подвесная облицовка потолка Грильято — это, по сути, решетка из тонколистового металла, которая не скроет дефекты, а лишь немного изменит его дизайн;
Рассчитать количество профиля и составить схему монтажа потолка Грильято

Это важно сделать заранее, так как металлический профиль изготовлен из металла толщиной всего 0,2 мм, и любые попытки разобрать конструкцию и исправить монтаж всегда оставляют вмятины и царапины.

Грильято система отличается от того же подвесного каркаса Армстронга огромным количеством мелких операций. Если посмотреть на готовый решетчатый потолок и представить себе, что каждая точка пересечения профиля — это стык, который нужно будет собрать руками, то становится понятно, что за один день без подготовки и помощников такую конструкцию не собрать. В Армстронгах достаточно лишь правильно выполнить монтаж несущего каркаса, а плиты можно уложить буквально за пять минут.

Совет! Перед тем как собирать Грильято потолок, нужно будет сложить или смонтировать готовые решетчатые секции 60х60 см. На каждую такую панель уходит 12 штук профиля, работа несложная, но занимает огромное количество времени.

Монтаж подвесов и каркаса

Вдоль стен обозначают высоту будущей конструкции. По всему периметру размещают угловой профиль.

На перекрытии размечают точки крепления. Сверяются с чертежом, на котором обозначено расположение несущих профилей и светильников. Рекомендуемый шаг — 80 см.

Собирают подвесы, состоящие из трёх частей — двух проволок и соединяющей их скобки. Одна из них монтируется к потолку в отмеченной точке, по принципу анкерного крепления. Ко второй будет подвешиваться профиль.

К подвесам монтируют длинные направляющие. В тех местах, где размера не хватает, соединяют стыковочными элементами. Детали заводят внутрь обоих профилей до щелчка.

Поперёк укладывают средние, а между ними — короткие. Если помещение небольшое, можно использовать только два вида подходящего размера. К профилям 2400 мм крепятся 1200 или 600.

У стен укладывают короткие части направляющих, которые предварительно подрезают по расстоянию между длинным профилем и стеной. Один край (стандартный) крепят к каркасу, второй (обрезанный) укладывают на уголок.

В результате получается конструкция в виде больших квадратов. Нивелиром проверяют, чтобы система была строго горизонтально. Если нужно поправить высоту, регулируют длину подвеса.

Устройство

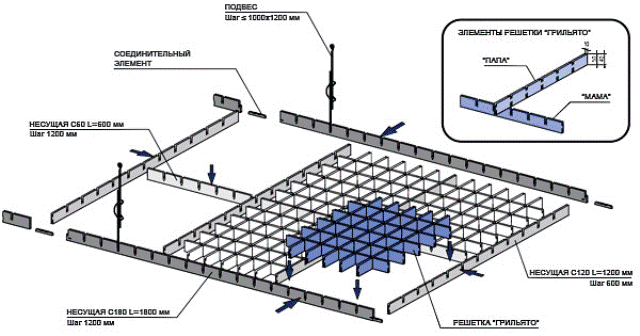

Чтобы все расчеты были точны, потребуется изучить принципиальную схему устройства такой конструкции. На самом деле, это довольно просто – поверхность состоит из отдельных фрагментов декоративного полотна, которые могут иметь разный внешний вид и размеры, а так же подвесной системы.

Само полотно, состоит из решетчатых ячеек, имеющих размеры 60Х60 сантиметров. Это – стандартное значение

Габариты решеток могут быть и другими, но, это не так важно – принципы сборки и подсчета останутся прежними

Ячейки прикрепляются на основание из несущих профилей. Они имеют разную длину – 1,8 и 2,4 метра. Исходя из габаритов помещения, в котором устанавливается конструкция, эти рейки располагаются по длине или ширине. При необходимости, можно нарастить размеры до нужных.

Несущие планки крепятся таким образом, чтобы образовать решётку со стороной, равной габаритам используемых ячеек. С учетом разных размеров несущих планок, подбирается такое их расположение, которое обеспечит минимум обрезков. Когда собрано основание, на нем фиксируются решетки, которые составляют декоративное полотно.

Где применяется грильятто

В основном растровые подвесные конструкции, подобного типа устанавливаются в различных общественных заведениях:

• ресторанах;
• гипермаркетах;
• бутиках;
• театрах;
• аэропортах;
• вокзалах.

Другими словами, растр устанавливается везде, где нужно создать практичный потолок

Строители обращают внимание на эту конструкцию из-за ее надежности и высокого качества

Подвесная растровая конструкция лучше всего подходит для помещений, где применяется вентиляционная система, работающая и проходящая через потолок. Подобная конструкция устраивает тех, кто не любит, чтобы в интерьере комнаты были лишние детали. Например, устройство пожаротушения, установленное на потолке. Эти разбрызгиватели лишь портят привлекательность верхнего перекрытия в помещении.

Благодаря растровой конструкции, все эти обязательные атрибуты, устанавливаемые в общественных местах, бесследно исчезают. В случае пожара, включится автоматическая система. Вода не испортит алюминиевые профили, так как они покрыты особым антикоррозийным составом.

Важные составляющие устройства

Растровый потолок Грильято является подвесной конструкцией. Система представляет собой решетку, сооруженную из профилей разной длины. Она декорируется ячейками прямоугольной формы. Эта особенность отличает данный вид потолка от прочих вариантов. Именно профили являются главными из комплектующих.

Для сооружения каркаса могут использоваться профили длиной в 60, 120, 180 и 240 см, высотой — 4-5 см. Эти U-образные элементы изготавливаются из алюминия. В основе производства ленты из металла лежит технология горячей сушки. Материал в процессе работы покрывается защитным составом, который придает определенный окрас.

Качественная стыковка устройства к стенам обеспечивается стеновыми уголками. Есть специальные крепления, называемые быстроподвесами, Такие крепления состоят:

1. Из спицы с петлей. Она закрепляется на перекрытиях.
2. Из крюка, который используется для того, чтобы подвешивать профили.
3. Из соединительной пружины в виде бабочки. С ее помощью регулируется высота этого покрытия.

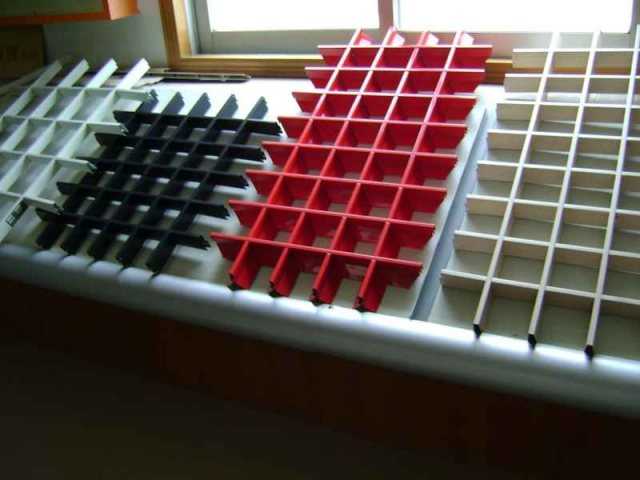

Решетчатые пластины могут быть различных цветов и размеров. Если решетка будет чаще, а ячейки меньше, то и основной потолок станет просвечиваться не так сильно. В результате можно тщательнее скрыть коммуникации. Потолки при строительстве существенно расширяют потенциал архитекторов.

Технические характеристики подвесного потолка Грильято

• Легкость. Алюминий — легкий металл, поэтому вес потолка в расчете на 1 м2 варьируется от 2-х до 6-ти кг. Он зависит от размеров профиля и ячейки.
• Экологичность. Металл не выделяет токсичные вещества.
• Негорючесть. Изделия не способствуют распространению огня.
• Высокая пластичность. Она позволяет раскатывать его в очень тонкие пласты, например, фольгу. Такое свойство разрешает качественно производить профили разной толщины и конфигурации.
• Противостояние коррозии. Алюминий не подвержен коррозии, что позволяет продлить срок службы декоративного покрытия и всей конструкции в целом.

1. Толщина алюминиевой ленты, из которой производят П-образные профили для фальшпотолка Грильято, находится в диапазоне 0,32-0,5 мм.
2. Ширина профиля варьируется от 0,5 см до 2,4 см, высота — от 3 до 5 см.
3. Размеры ячейки имеют множество вариантов и зависят от пожелания заказчика и выбранного им вида потолка Грильято. Наиболее востребованный вариант — 10 см. Минимальный размер — 3 см, максимальный — 20 см.

Грильято своими руками

Самостоятельная сборка потолка грильято непреодолимых трудностей не представляет, см. напр. популярное видео ниже.

Видео: установка потолка грильято 60*60 см

Нужно только помнить, что грильято не армстронг, терпящий довольно грубые нарушения технологии, напр. замену, ради уменьшения высоты межпотолочного пространства, штатных подвесов проволочными петлями. Решетки грильято тяжелее плит армстронга и более хрупки, поэтому крепить раму к базовому потолку нужно «по полной». Еще важный момент – обрезать элементы решеток нужно только просекателем профиля; коряво раскромсанные концы потом никак не скроешь. В целом инструкция по монтажу потолка грильято своими руками выглядит так, тут нам еще раз понадобится рис. со схемой (еще раз продублирован справа):

• Производят расчет потолка, см. ниже
• Готовят базовый потолок: чистят, пропитывают грунтовкой глубокого проникновения, красят в цвет выбранного профиля или в темный, если помещение низкое.
• Делают в углах комнаты отметки для установки окантовки, отбивают отрезки между ними шнуром и проверяют горизонтальность линий уровнем. При необходимости корректируют, ориентируясь по самому низкому углу. Минимальная высота межпотолочного пространства – 200 мм.
• Ставят окантовочный профиль. Крепеж – саморезы от 4,2х60 с шагом 300-600 мм, смотря по материалу стены. Для дерева и бетона шаг может быть больше, для слабых материалов нужен меньше. В каменные стены крепеж ставят в пластиковых дюбелях.

• Устройство потолка грильято

  Ставят несущие профили (поз. 1) вдоль длинных стен помещения, параллельно короткой стене соединяют их опорными (поз. 2) и ставят промежуточные, поз. 3.

• В ходе сборки по спецификации на данный комплект (по умолчанию – через 2-3 пролета по 60 см) монтируют подвесы, поз. 4. Каждый подвес крепится к базовому потолку саморезом от 6х80 в пропиленовом любеле. Сразу же, пока приблизительно, подвесами выставляют раму в горизонт.
• Окончательно выставляют раму горизонтально и проемы 600х600 под оборудование подкрепляют не менее чем 2-мя подвесами на каждый в углах, расположенных по диагонали.
• Если в межпотолочном пространстве есть коммуникации, отстоящие от рамы менее чем на 5 см вверх, собирают решетки грильято под ними по месту, наверху, подавая элементы наклонно. Мелкие проемы под светильники и т.п. здесь недопустимы.
• Собирают по одной неполные решетки, подгоняют по месту и ставят также по отдельности.
• Также поодиночке собирают и ставят полные решетки с мелкими проемами.
• Собирают и ставят на места остальные полные решетки, поз. 5 и 6.

Технология установки

Подготовка потолочного перекрытия

Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие.

• С плит перекрытия удаляют остатки старой отделки.
• При необходимости выполняют ремонт, в частности, расшивку и заделку трещин.
• Выравнивают перекрытие, после чего белят его или окрашивают интерьерной краской.
• Готовят коммуникации, которые будут проложены за подвесной системой.
• По периметру помещения наносят разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.

Когда подготовительные работы завершены, можно переходить непосредственно к монтажу.

Монтаж подвесной системы

Установка каркаса

В большинстве случаев установку подвесных решеток выполняют сотрудники компании, у которой вы приобрели потолок. Если же вы хотите выполнять монтаж самостоятельно, то следует внимательно изучить схему крепления и строго следовать инструкции.

• Длину и ширину помещения делят на 2,4 м для расчета количества направляющих. Как правило, направляющие стараются монтировать параллельно стене, длина которой делится на 2,4 с наименьшим остатком – так можно минимизировать количество обрезков.
• По нанесенной на стены разметке по всему периметру монтируют стартовый уголок. Для его крепления используют дюбели с пластиковой гильзой диаметром не менее 6 мм. Уголок крепим к стене и закрепляют стопорными шурупами.
• Далее приступают к установке направляющих реек. Для их крепления используют подвесы из троса или проволоки (как правило, они есть в комплекте). Подвес закрепляют в потолке с помощью зонтичного дюбеля. Шаг подвесов – не более 1 м.
• Все направляющие должны быть закреплены на одном уровне. Для крепления просто вставляют их в крюк подвеса. Для соединения между собой используют специальные соединительные элементы.
• Последовательность крепления реек такова: вначале устанавливают детали 2,4 м, затем — 1,2 м, затем — 0,6 м. При этом детали 2,4 и 0,6 м монтируются параллельно друг другу.

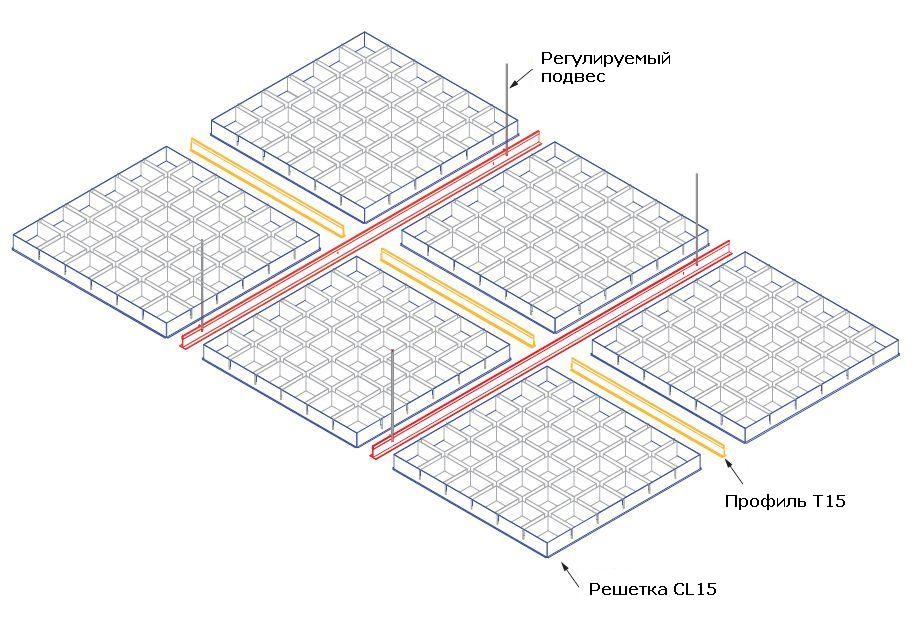

Схема сборки зависит от размера ячеек

Панели, которые не подойдут по размеру, нужно отрезать ножницами по металлу (по 1 рейке, в разобранном виде).

Статья в тему: установка подвесного потолка Армстронг. В результате должна получиться подвешенная к перекрытию и закрепленная по периметру обрешетка с ячейкой 600х600 мм. В нее укладывают основные модули.

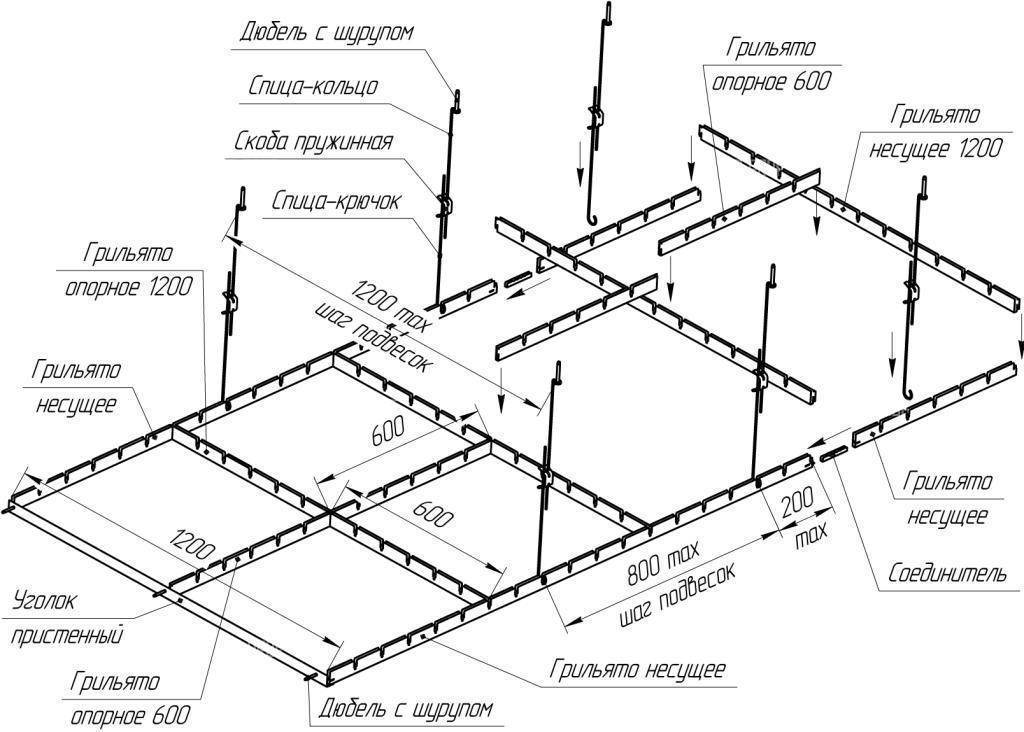

Потолок Грильято: схема монтажа основных направляющих и решеток

• Решетки Грильято собирают из профилей соответствующей конфигурации. Они поставляются в разобранном виде, поэтому нужно собирать клетки из “пап” и “мам” в единое целое.
• Готовый модуль поднимают и вкладывают в ячейку из направляющих.
• В выбранные ранее ячейки устанавливают специальные светильники для потолка Грильято. Каждый светильник подключают к сети и фиксируют как минимум двумя подвесами.

Светильник Грильято светодиодный в металлическом корпусе

С первой попытки разобраться будет сложно, но достаточно освоить технологию один раз, и в дальнейшем получится собирать такие системы очень быстро. Рекомендуем посмотреть технологию установки на видео:

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

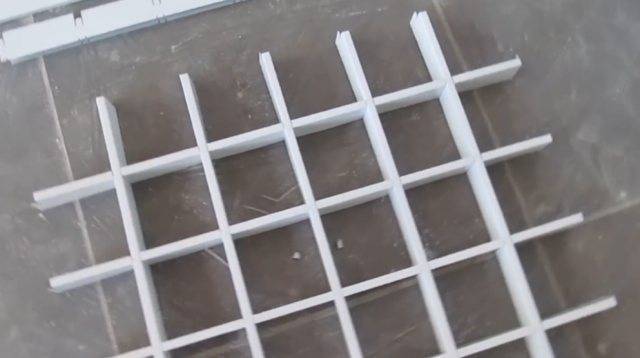

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью. Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией

Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу

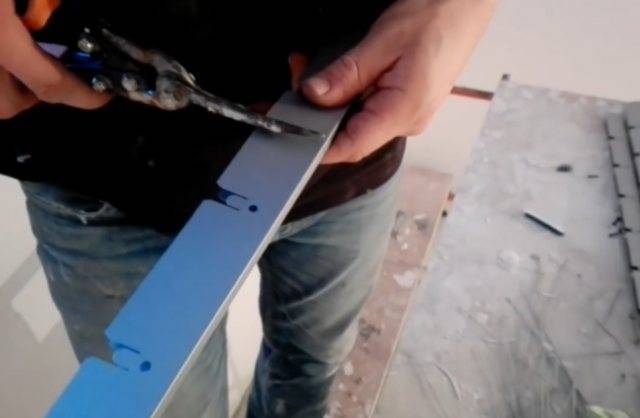

Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Конструкция и разновидности

Схема устройства

На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Связано это с тем, что помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки.

Потолок типа Грильято не является исключением: его характерные формы вы можете видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.

Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей:

• Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
• Решетки собираются из реек особого профиля, соединенных между собой.
• За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
• Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.

Варианты комплектации

Рынок подвесных конструкций весьма обширен, и потому потолки Грильято выпускаются в нескольких модификациях. Главной конструкционной особенностью является устройство потолочного профиля?

• У большинства моделей профиль производится из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает его высокие механические характеристики.
• Стандартная ширина деталей, из которых собирается решетка, составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.

Что касается размеров решетки, тони могут быть самыми разными: наиболее популярным является потолок Грильято 50х50, но встречаются разновидности с ячейками от 30х30мм, до 200х200 мм.

Основные типы

Также выделяют несколько типов конструкций самого потолка:

• Стандартная модель — ровная подвесная система, которая монтируется параллельно полу на одном уровне. Эта разновидность является наиболее дешевой, потому и используется в подавляющем большинстве архитектурных решений.
• Пирамидальная модификация отличается наличием ячеек особой формы. Установка подобной подвесной системы дает возможность визуально увеличить высоту помещения за счет создания эффекта перспективы. Для формирования пирамидальной системы используются Y-образные профили двух типов (на строительном жаргоне их называют «мама» и «папа»).
• Грильято жалюзи — это хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
• Разноуровневые потолок также монтируется из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, потому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.

Обсуждая варианты комплектации, нельзя не затронуть такой аспект как окраска подвесных модулей. С одной стороны, основным вариантом окраски у большинства производителей является белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (естественно, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные, золотые и панели под металл.

Виды решеток

Алюминиевые профили для потолков грильято выпускаются крашеными (бюджетный вариант), лакированными невыцветающим химически стойким лаком, анодированными или фактурированными под иные материалы фотопечатью. По устройству вставных решеток потолки грильято делятся на:

• Стандарт – самые простые в работе и дешевые, эксплуатационные качества средние.
• Пирамида, или пирамидальные – прим. на 30% дороже стандартных, сложнее в монтаже, но функциональнее и эстетичнее.
• Жалюзи – с ячейками вытянутой формы. Не дешевле стандартных, т.к. металл на профили требуется толще. В основном предназначены для функционального применения.
• Многоуровневые – с этими имеет место изрядная путаница, см. ниже.

Стандарт

Стандартные решетки грильято набираются из профилей U-образного сечения. Точнее, сечения в виде перевернутого П, поз. 1 и 1а на рис. Чтобы базовый потолок сквозь решетку грильято стандарт не проглядывал явно, сторона ее ячейки должна быть не более 2-3% от высоты базового потолка, при ее значении до 3 м. Звуки грильято стандарт подавляет только распространяющиеся сверху вниз, на 6-10 дБ (в 2-3 раза).

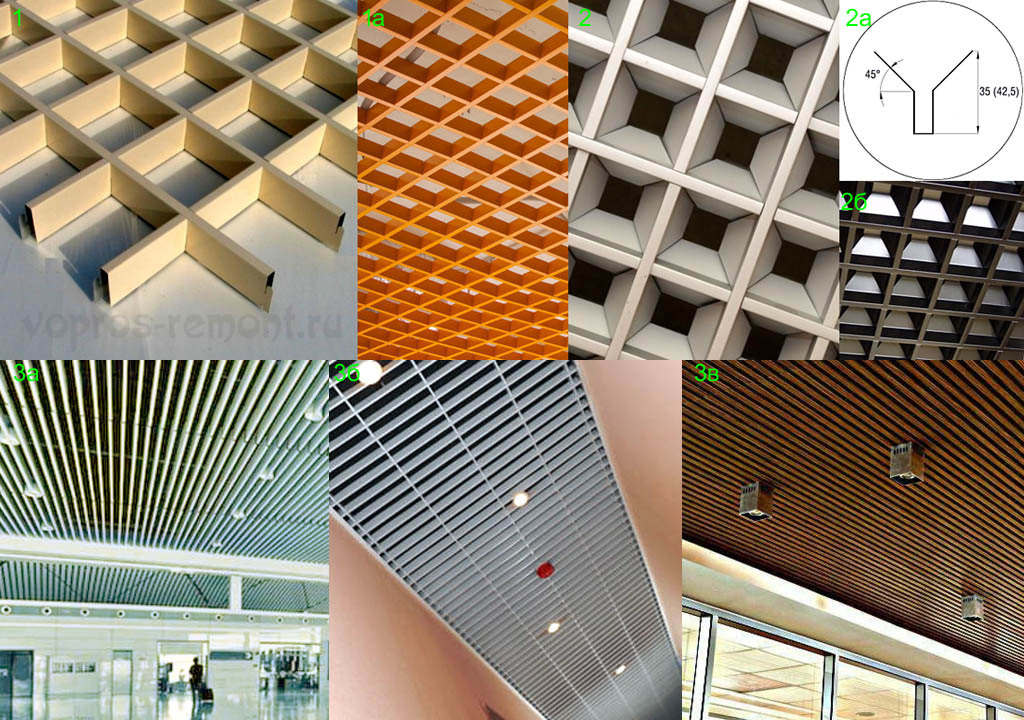

Виды решеток грильято

Пирамида

Усеченная пирамида в данном случае только воображаемое заполнение ячеек грильято, поз. 2. Самый профиль решетки Y-образного сечения, поз. 2а. Просматриваемость запотолочного пространства много ниже (поз. 3б), поэтому сторона ячейки пирамидального грильято может быть 7-8% и более от высоты базового потолка. Шумоподавление сверху вниз на 14-18 дБ (5-8 раз), а снизу вверх на 8-12 дБ (2,5-4 раза). Монтаж требует навыка и внимания, чтобы случайно не погнуть полки Y.

Жалюзи

Грильято-жалюзи в больших залах позволяют хорошо и ненавязчиво зрительно организовать пространство. Напр., на поз. 3а направить по пути к двери, тем более что там и указатели повесить негде. За технически функциональными грильято-жалюзи (поз. 3б) можно, к примеру, спрятать широкие воздуховоды, обеспечивающие мощный поток при низком давлении. За столиком в кафе с такой приточно-вытяжной вентиляцией могут спокойно беседовать некурящий с заядлым курильщиком. Наконец, функциональность грильято-жалюзи возможна эстетически-декоративная, напр. для имитации деревянного реечного потолка. Обойдется грильято «под рейку» вряд ли дешевле дуба, зато потолок будет негорючим и не гниющим.

Многоуровневые

Снова нам понадобится рис. со схемой потолка грильято. Видите просечки вверху профилей-«пап»? В них можно вставлять дополнительные несущие элементы и следующие секции собирать со сдвигом вверх. Но применяется такая технология довольно редко: чтобы сформировать уступ хорошо заметной высоты, нужно много материала и труда. Сборка многоуровневых потолков грильято чаще осуществляется по комбинированной технологии:

1. Собирают каркас для гипсокартонного многоуровневого потолка по базовой для него технологии, из C- и U- оцинкованных профилей;
2. Обшивают ГКЛ вертикальные поверхности – боковины;
3. В горизонтальных проемах монтируют несущие рамы грильято;
4. В проемы несущих рам ставят решетки и оборудование потолка.

Еще одна путаница

Слово «грильято» можно считать шедевром рекламного дела, до того оно хорошо звучит, запоминается и ассоциируется. Не удивительно, что под тем же названием под заказ предлагаются фальшпотолки ничем не плохие, но конструктивно, технологически и по эксплуатационным свойствам потолку грильято не родственные. Напр., на поз. 1 рис. – натяжной потолок с поддерживающей декоративной решеткой. Она не даст провиснуть полотнищу, но с грильято здесь только внешнее сходство. Или, скажем, бескаркасный подвесной реечный потолок из гнутых металлопрофилей, поз. 2. Общего с потолком грильято у него только то, что оба алюминиевые. А многоуровневый гипсокартонный потолок с натяжными вставками, поз. 3, просто беззастенчиво эксплуатирует расхожий мем.

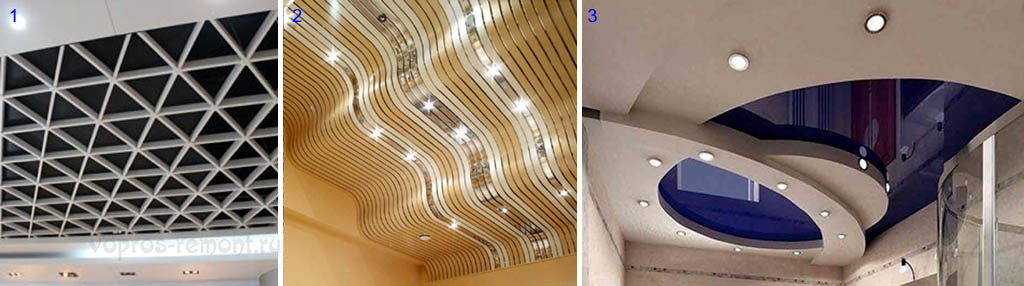

Образцы подвесных потолков не грильято, предлагаемых как грильято

Параметры расчетов

Чтобы подсчитать нужное количество фурнитуры и материалов, можно воспользоваться онлайновыми калькуляторами, имеющимися на интернет страницах всех ведущих поставщиков подобных покрытий. Если есть желание сделать вычисления самостоятельно, то следует применить следующие стандартные значения:

Подвесы

Сколько и понадобится, определяется очень просто. На каждый несущий профиль, протяженностью 2,4 метра, нужно использовать 3 – 4 штуки подвесных крепежей. Для деталей в 1,2 метра, потребуется 2 – 3 таких подвеса, а для более коротких, в 0,6 метра планок, нужно 1 или 2 подвесных элемента. Точное значение зависит от общего веса конструкции. Необходимо учесть, что каждый установленный светильник потребует еще 2 – 3 крепежных детали.

Основание

Тут все еще проще. Длину помещения делят на габарит используемой планки, умножая полученную цифру на шаг установки несущего профиля.

Декоративное покрытие

Сколько нужно будет решетчатых фрагментов, узнать несложно — цифра будет равна числу получившихся ячеек. Кроме самих решеток, потребуется приобрести соединительные элементы, которые называют «папа» и «мама» по технологии использования. Сколько их необходимо — посчитает менеджер в фирм, которая поставляет все материалы, или можно это узнать умножением числа мест соединений решетчатых секций на их количество.

Пристенный уголок

Нужное число таких элементов вычисляется делением периметра на длину одной детали.

Точные цифры, при помощи таких вычислений получить можно, однако, это будет довольно утомительно. Слишком много разных параметров придется учитывать. Для облегчения задачи, проще использовать калькуляторы, имеющиеся на страницах производителей подобных покрытий в интернете.

При расчетах, все цифры следует округлять в большую сторону, чтобы обеспечить себе небольшой запас на обрезки, неудавшиеся фрагменты и прочее.

Монтаж потолков Грильято своими руками

Подготовительные работы

Способ установки подвесных потолков зависит от разновидности конструкции. Но, до того, как начать монтажные работы, необходимо подготовить черновой потолок – удалить старую отделку, выровнять поверхность, зашпаклевать трещины, загрунтовать основание. Далее подготавливают коммуникации и окрашивают потолок водоэмульсионной краской. Для придания будущей конструкции глубины и объема выбирают краску, отличную от Грильято по цвету.

Затем рассчитывают количество основных элементов и комплектующих, необходимых для установки подвесных решетчатых потолков. На результат расчетов влияет вид Грильято, габариты помещения.

Нанесение разметки

Перед сборкой потолка обязательным условием является нанесение разметки на базовую поверхность. Сначала измеряют ширину и длину комнаты. Цифры, которые получатся в результате измерительных работ, делят на длину используемых направляющих элементов. Таким образом, удается максимально точно просчитать, какое количество реек останется для разных направлений потолка. Данный прием используется с целью экономии на комплектующих деталях. Потолочные профили крепят в параллельном расположении к стенам, на которых меньше всего получается остатков.

Далее действуют следующим образом:

• на листе бумаги рисуют схему сборки, намечают точки расположения профилей и будущих светильников;
• бумажный чертеж переносят на потолок;
• потолочные планки будут удерживаться под потолком с помощью подвесов, шаг между которыми определяют исходя из длины профиля. Например, на рейку длиной 60 см нужно 2 подвеса, на каждую следующую планку, превышающую по длине предыдущую в два раза, количество подвесов увеличивается на один элемент;
• следующим этапом осуществляется разметка уровня фальшпотолка. Для этого периметр комнаты очерчивают прямой горизонтальной линией, отступив от основания чернового потолка на необходимое расстояние. Промежуток между основной потолочной поверхностью и будущей конструкцией зависит от габаритов светильников, наличия или отсутствия элементов вентиляционной и коммуникационной систем.

После того, как закончат с разметкой, на черновой поверхности просверливают отверстия под подвесы и светильники.

Если в некоторых местах потолка планируется дополнительная нагрузка, соседние каркасные рейки в данных точках усиливают дополнительными подвесами.

Установка

Технология установки Грильято предполагает следующий порядок действий:

• к очерчивающей периметр помещения линии крепят пристенные уголки на дюбель-гвозди. Они будут поддерживать правильный уровень потолка;
• подвесы к потолочному основанию фиксируют на дюбель-зонтики и саморезы. Высота подвесов должна быть такой, чтобы они находились примерно на 5 см выше основания будущей конструкции;
• потолочные профили фиксируют на подвесах, при этом первым делом крепят длинные элементы, затем – короткие. Для надежности профили скрепляют специальными соединителями.

Во избежание деформации подвесного потолка, каркас монтируют на некотором удалении от поверхности стен. Лишние части алюминиевых профилей обрезают ножницами по металлу;

на последнем этапе сборки каркасного основания наружу выводят проводку под источники искусственного освещения, и проверяют ровность системы строительным уровнем, регулируя ее подвесами.

Светильники устанавливают на заранее монтированные подвесы по завершении монтажа каркаса.

В качестве элементов освещения реечных потолков используют растровые светильники. Именно их удобнее всего установить в такую конструкцию, поскольку габариты приборов соответствуют размерам сделанных ячеек.

Особенность строения подвесного потолка позволяет закрепить прибор на любом расстоянии от базовой поверхности и в любую ячейку каркаса.

Для таких потолочных систем используют и другие варианты осветительных приборов – точечные светильники, светодиодные ленты и т. д. Выбор того или иного элемента определяется функциональным назначением помещения, предъявляемыми к нему требованиями и направлением в интерьере.

Финишная отделка – установка панелей, выполняющих декоративные функции. Данный этап является самым простым. Каждая планка «мама» и «папа» оснащена специальными пазами. Именно они позволяют собирать систему под углом в 90°. Готовые решетки просто остается закрепить в ячейки каркаса.

Потолки Грильято все чаще используются в отделке помещений. Универсальные конструкции выгодно подчеркивают интерьер помещения, делают его изысканным и благородным. Разобравшись с технологией монтажа, получится легко установить такой потолок самостоятельно.
