Выбор профиля для монтажа гипсокартона

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть

И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции

Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

• толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
• толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
• толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее

Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен

Подобная проблема может возникнуть также при неправильном хранении изделий;
несоответствие указанным производителем размерам профиля под гипсокартон;
редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Виды профилей под гипсокартон и их назначение

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

• Внешнему виду;
• Предназначению;
• Размерам.

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Расчет профилей

Следующий этап – расчет количества профилей, необходимых для создания каркаса. Расчет производится по следующей схеме:

1. в первую очередь определяется количество направляющий. Для этого необходимо определить периметр стены (потолка, перегородки) и периметр каждого проема (окна, двери и так далее). Сумма периметров и будет являться длиной профилей, необходимой для обшивки;

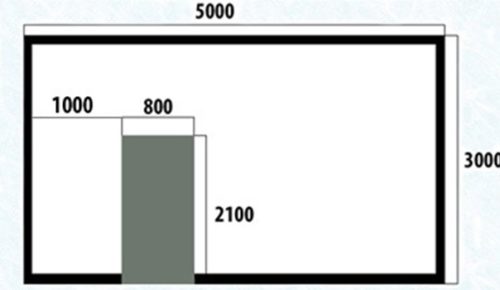

Определение общей длины направляющих профилей

далее определяется количество стоек

Здесь важно учитывать следующее правило – расстояние между стойками не должно превышать 60 см. Даже если последнее расстояние составляет 70 см, то стойка должна быть установлена на расстоянии 10 см от края

Для получения общей длины необходимо количество стоек умножить на высоту помещения;
количество перемычек. Горизонтальные перемычки можно устанавливать на расстоянии 60 – 80 см друг от друга. Общая длина находится умножением количества перемычек на длину помещения;
количество стоечных профилей определяется как общая длина стоек плюс общая длина перемычек;

Определение количества стоечных профилей

5. все углы, не закрытие плинтусами или иными приспособлениями, должны быть оборудованы угловыми профилями. Определить их общее количество можно в соответствии со схемой помещения.

Для обеспечения дополнительного запаса при покупке общую длину профилей того или иного типа рекомендуется увеличить на 10%.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина – 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

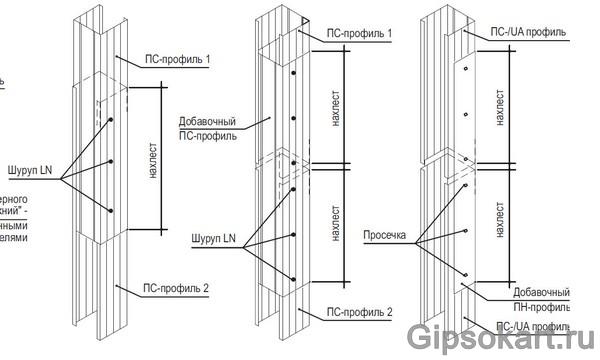

Удлинение профилей

При монтаже крупногабаритных конструкций приходится соединять, как потолочные, так и стоечные профили. При удлинении профили можно соединить встык или внахлест. Для соединения встык применяются специальные стандартные соединители. Они накладываются на стыковое соединение профилей и закрепляются саморезами.

Для соединения стоечных профилей, вместо стандартных соединителей, можно использовать кусок стоечного профиля (ПС). Он также накладывается на стыковое соединение профилей и закрепляется саморезами

При таком соединении важно соблюсти длину накладываемого профиля

Марка профиля	Длина накладываемого профиля
ПС 50	от 500 мм
ПС 75	от 750 мм
ПС 100	от 100 мм

Направляющие каркаса

Для деревянной конструкции П 111 используют хвойные бруски с влажностью не больше 12%. Перед установкой на потолок их обрабатывают антисептиком и антипиреном. Рекомендуемое сечение брусков – 50×30 мм.

Металлический каркас на потолок выполняют из длинномерных прокатных элементов из тонколистовой стали.

Потолочный профиль

Каркас с креплением к основанию (П 112, 113). Для его сборки берут обычный потолочный профиль . Он состоит из таких элементов:

• Направляющий профиль ПН. В сечении имеет размер 27×28 мм. В стенке есть заводские отверстия, через которые выполняется монтаж к основанию стены.
• В комплекте с ПН монтируют несущий ПП профиль. В сечении он имеет размер 60×27 мм.

Потолок системы П131 с креплением к стене выполняется из более мощного профиля для монтажа перегородочных конструкций (ПС).

Стеновой профиль

Для усиления конструкции в местах состыковки помещений используют усиленный профиль UA на потолок.

Виды профилей и их назначение

В конструкции каркаса перегородок различают вертикальные и горизонтальные элементы, а на потолке и стенах — продольные и направляющие. По маркировке Knauf есть изделия CD, CW, UD, UW. Первая литера говорит о принадлежности к группе, например, C — для стоек, U — для обвязки. Вторая буква говорит о варианте применения. W ставят при обустройстве перегородок, а D — при облицовке потолков и вертикальных поверхностей.

Отечественное обозначение отличается:

• ПН — обвязочный профиль по периметру при установке перегородочного каркаса (CW);
• ПС — стоечные элементы (UW);
• ПП — погонаж потолочный под листы г/картона (CD);
• ПНП — металлопрофиль для крепления торцов потолочного профиля (UD).

Потолочный профиль

Относится к самой востребованной категории для установки потолочного гипсокартона. Схему рассчитывают так, чтобы сделать отходы листов минимальными.

Размеры ПП профиля (CD):

• длиной выпускают в диапазоне 2500 – 4000 мм, самые ходовые — 3000 и 4000 мм;
• ширина основания — 60 мм;
• боковая полка по высоте — 27 мм.

При монтаже концы заводят в обвязку из направляющего элемента по периметру стен. К потолку фиксируют с помощью подвесов (скоб) так, чтобы в итоге получить ровную плоскость в едином уровне для установки листового материала.

Направляющий профиль потолка

Устанавливают по периметру стен в одном уровне на высоте крепления потолочных профилей под гипсокартон. В итоге получают своеобразную продольную щель для фиксации в ней торцов потолочных прогонов.

Размеры направляющего металлопрофиля (UD) для крепления продольных потолочных профилей:

• длина изделий 3000 и 4000 мм;
• высота по боку — 28 мм;
• ширина основания (к стене) — 27 мм;
• толщина металла бывает 0,4 – 0,6 мм (зависит от изготовителя).

Профили для возведения перегородок

По конфигурации профили категории с буквой W (CW, UW) для отдельных стен и перегородок повторяют форму изделий с маркировкой D (CD, UD), но отличаются поперечными габаритами, чтобы увеличить прочность каркаса.

Модель UW ставят в качестве обвязки на пол, потолок, соседнюю стену для увеличения жесткости стоек. Планки служат направляющим элементом, чтобы установить вертикальный профиль для ГКЛ, размеры которого варьируются:

• длина погонажа — 3000 и 4000 мм;
• ширина основы 50, 65, 75, 100 мм;
• высота по боку — 40 мм;
• металл толщиной 0,4 – 0,6 мм.

Стойки CW выпускают размерами:

• длиной 3000, 4000 мм;
• ширина повторяет размер обвязки — 50, 65, 75, 100 мм;
• боковая часть размером 50 мм.

В каждом элементе на всей протяженности предусмотрены квадратные отверстия в форме буквы Н. Они предназначены для прокладки коммуникаций (проводов) сквозь перегородки.

Арочные профили

На протяжении таких полос предусмотрены краевые разрезы, чтобы сгибать погонаж в форме арки. Края листов г/картона в форме дуги или окружности также крепят к основе, поэтому такая опора имеет значение для жесткости. С их применением можно установить арочные полки в стене. Различают вогнутые и выпуклые разновидности полос.

Размеры гипсокартонного профиля:

• вогнутые модели позволяют обеспечить радиус 500 – 5000 мм;
• выпуклые ставят на радиусы 1000 – 5000 мм.

Длиной арочные варианты выпускают 2600 – 4000 мм. Концы профилей также фиксируют в обвязочные полосы, чтобы обеспечить прочность крепления в качестве основы под арку.

К этой категории конструкций относят и волнистые изгибы многоярусного гипсокартонного потолка. Там используют арочные профили для оформления округлых элементов.

Дополнительные аксессуары

Обрешетку под г/картон можно собрать с помощью вспомогательных деталей. Распространенным является CD удлинитель. Этот элемент применяют для стыковки одноименного профиля. Концы вставляют внутрь детали с двух сторон и фиксируют саморезами.

Другие дополнительные аксессуары:

• двухуровневый стыковочный элемент продается в разложенном виде, затем его сгибают в п-образной форме, используют для стыковки перпендикулярных стоек;
• краб применяют для крестового соединения CD профилей;
• прямой подвес для потолочных и стеновых прогонов в виде перфорированной продольной пластины, которую сгибают в виде буквы П;
• анкер для понижения гипсокартонного потолка ставят, если подвеса недостаточно по длине;
• удлинитель для стыкования несущих элементов.

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

• потолочные профили;
• направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
• подвесы;
• стоечный – основа перегородочного каркаса;
• угловой накладной;
• одноуровневый и двухуровневый соединитель;
• перемычный для соединения стоечных деталей;
• арочный (гибкий);
• удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

• потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
• угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
• пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
• соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

ПА(CD) – профиль арочный

Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.

Таблица 6. Размеры арочного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м	Минимальный радиус изгиба, мм
ПА(CD) – 60×27 konvex (наружн.)	0,4 – 0,6	60	27	2,6; 3,0; 4,0	1000
ПА(CD) – 60×27 konkav (внутр.)	500

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Монтаж обрешётки стены

Практически всегда возникает спор, что делать с неровной стеной — оштукатурить её или проще построить каркас из металлических профилей и в последующем зашить регипсом и зашпаклевать. Если в споре победила обрешётка, то работа предстоит следующая:

• Производим разметку по полу и потолку, отступив от стены необходимое расстояние, так чтобы не забирать лишнюю площадь у помещения. Отмеченные риски соединяем линиями при помощи малярной шнурки. По линиям начинаем крепление профилей ПНП, то есть потолочных направляющих. Почему этот профиль, потому что с ним мы можем выиграть пространство. Не надо забывать клеить звукоизоляционную ленту на низ профиля. Крепление производим дюбелями 6 мм х 40. Если крепимся к дереву, например в потолке, то засверливаемся шурупами по дереву.
• Крепим к стене прямые подвесы, которые применяются для стеновых и потолочных профилей с шагом 600 мм.
• Устанавливаем профили ПП в профили ПНП, т. е. потолочные, потому что направляющий профиль предназначен только для такого размера толщиной 27 мм. Можно строить обрешётку и из профилей шириной 50 мм из ПН и ПС, но это будет не экономично заберёт лишнее пространство у помещения. Устанавливаем с шагом 400 мм или 600 мм.
• К боковинам профилей ПП подводим усы прямых подвесов и закрепляем блошками. Размер шага зависит от толщины стенки – в один лист гипсокартона будет зашиваться или в два. Крепление профилей между собой производится маленькими шурупами в народе называемыми блошками. Но возможно крепление и при помощи просекателя с проделыванием отверстий в местах двойного соединения профилей.
• Если высота стены выше 2400, длины листа ГКЛ, то необходимо устанавливать горизонтальные перемычки в местах соединения листов гипсокартона. Перемычки изготавливаются из этих же профилей ПП в каждый пролёт. При помощи ножниц по металлу на узких полках вырезаются усы под углом 90 градусов . Этими усами и крепятся перемычки профилей к стойкам при помощи тех же блошек. Надо учесть, что листы ГКЛ крепятся в шахматном порядке. Это позволяет получить жёсткую и надёжную конструкцию, поэтому и перемычки должны быть устроены под такую систему.

Готовая обрешетка для крепления гипсокартона

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПП (CD) – 60×27	0,4 – 0,6	60	27	2,6; 3,0; 4,0

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров
