Что это такое
Однотрубный газовый котел – это оборудование, которое снабжает дом теплом, работая на газу. При этом котел отвечает только за отопление, но не подогревает воду. Нагревает воду и обогревает дом только двухконтурный агрегат, но в статье речь не о нем.
Структура одноконтурного устройства заключается в следующих важных элементах:
- теплообменник;
- газовая горелка.
При этом за передачу тепла в дом во многом отвечают материалы изготовления. Самым лучшим вариантом считается серебро, однако стоит такое оборудование слишком дорого, и приобретать его весьма невыгодно. Наиболее производительными считаются котлы из меди, алюминия, чугуна, стали.
В зависимости от расположения оборудование делится на напольные и настенные конструкции. И если речь идет о чугуне, то в данном случае можно рассматривать только напольный вариант ввиду большого веса агрегата. А вот настенные устройства могут производиться из алюминия, стали и меди.
При этом в комплектующие элементы должны быть включены циркулирующий насос, который контролирует давление в системе, регулятор давления газа, бак для отвода отработанной воды, устройство для отвода продуктов сгорания и автоматическая система защиты и управления котлом.
Расчет мощности
В настоящее время проект на электроснабжение здания ни у кого не вызывает вопросов. Это считается как нечто само собой разумеющееся.
Ошибка №1
При этом тот же самый проект на отопление заказывают далеко не все.
Отсюда и вытекают проблемы сначала с правильным подбором мощности газового котла, а потом с его эксплуатацией.
Ошибка №2
Нельзя подбирать мощность на основании каких-то усредненных параметров.
Самый популярный способ из них – разделить общую площадь дома на 10м2. В итоге якобы и получается расчетная величина.
При этом никак не учитываются толщина и материал стен, габариты, количество и вид окон, дверей, наличие чердака и т.п.
Если вы хотите усредненно без проекта узнать мощность, воспользуйтесь хотя бы онлайн калькуляторами. Выбирать стоит те из них, которые требуют внести максимальное количество параметров.
Например, вот этот – ТЫЦ.
Но все же для комфортной и спокойной жизни изначально заложите в свои расходы отдельную сумму на проект теплоснабжения. В нем же должна быть разработана схема всего отопления и просчитаны теплопотери дома.
Система водоочистки
Вода в газовом котле нагревается в специальном теплообменнике. И какую бы марку котла вы не выбрали, при некачественной воде он обязательно через какое-то время выйдет из строя.
Что же делать?
Ошибка №18
Нельзя запускать систему отопления и устанавливать котел без определения качества воды.
После ее лабораторного анализа и выявления повышенного содержания соли или железа, хочешь-не хочешь, а придется делать водоподготовку.
Затратно? Конечно. Но это менее затратно, чем регулярный ремонт котла в дальнейшем. На нашей воде без очистки вообще не стоит брать котлы с битермическим теплообменником.
Тактование и методы решения
Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.
В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.
В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?
А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.
Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.
В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.
Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.
Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.
Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.
90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.
Уж лучше поставить парочку умных и недорогих комнатных термостатов.

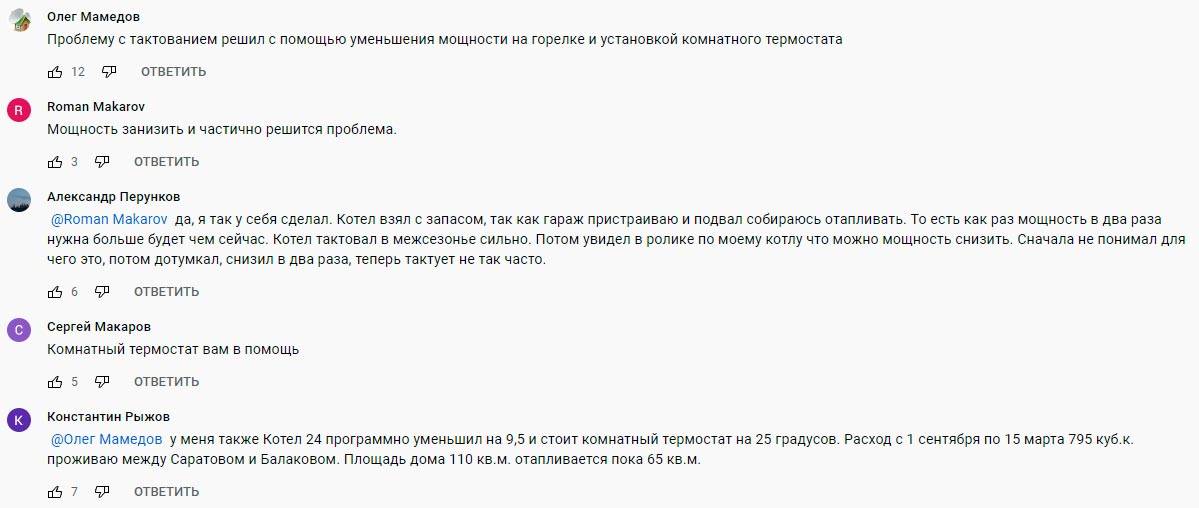

Большинство именно так и решает извечную проблему с тактованием.
Виды газовых котлов
Газовые котлы делятся на два вида.
Конвекционный
Самый распространённый среди котлов. Принцип работы его довольно прост. Газ через форсунки горелки попадает в камеру сгорания, где и вспыхивает пламя. Оно греет теплообменник с водой, которая по трубам попадает в радиаторы и обогревает помещение. Как только температура воды достигла необходимой, нагрев прекращается. Продукты сгорания выводятся через дымоход. КПД такого котла – 90 %. Остальные десять буквально вылетают в трубу.
Если температура на выходе будет ниже 57 градусов, то на стенках камеры сгорания, теплообменника и дымохода будет образовываться конденсат, который может привести к поломкам, образованию сажи, а также к сокращению срока эксплуатации устройства.
Чтобы этого не происходило, а также для более эффективного использования тепловой энергии, был сконструирован новый тип котла.
Конденсационный
КПД этого устройства достигает практически 100 % благодаря тому, что энергия полностью задействована для обогрева и больше не «вылетает в трубу». Этого удалось добиться с помощью ещё одного теплообменника – водяного экономайзера. Именно там пары угарного газа остужаются до выпадения конденсата, который скапливается в отдельном резервуаре. При преобразовании пара в жидкость происходит высвобождение полезной тепловой энергии, передающейся теплоносителю.
Конденсационный котёл имеет более громоздкие размеры, его обычно устанавливают в отдельном помещении. Стоимость устройства раза в два больше, чем у традиционных котлов.
Полезные советы
- Отнеситесь ответственно к расчёту мощности. Если её окажется недостаточно, то помещение будет долго нагреваться и быстро охлаждаться. Мощный котёл, наоборот, приведёт к перегреву – это невыгодное использование ресурсов.
- Если нет отдельного, хорошо проветриваемого помещения и дымохода, то напольный котёл с естественной тягой вам не подойдёт. Лучше остановите свой выбор на настенных котлах с принудительной тягой.
- У вас уже есть горячая вода? Тогда не стоит тратить деньги на двухконтурный котёл.
- Для биометрического теплообменника нужна качественная вода без примесей. Так что если у вас нет фильтра для воды, встроенного в водопровод, то на таком котле вы не сэкономите, ведь накипь в теплообменнике гарантированно приведёт к поломке.

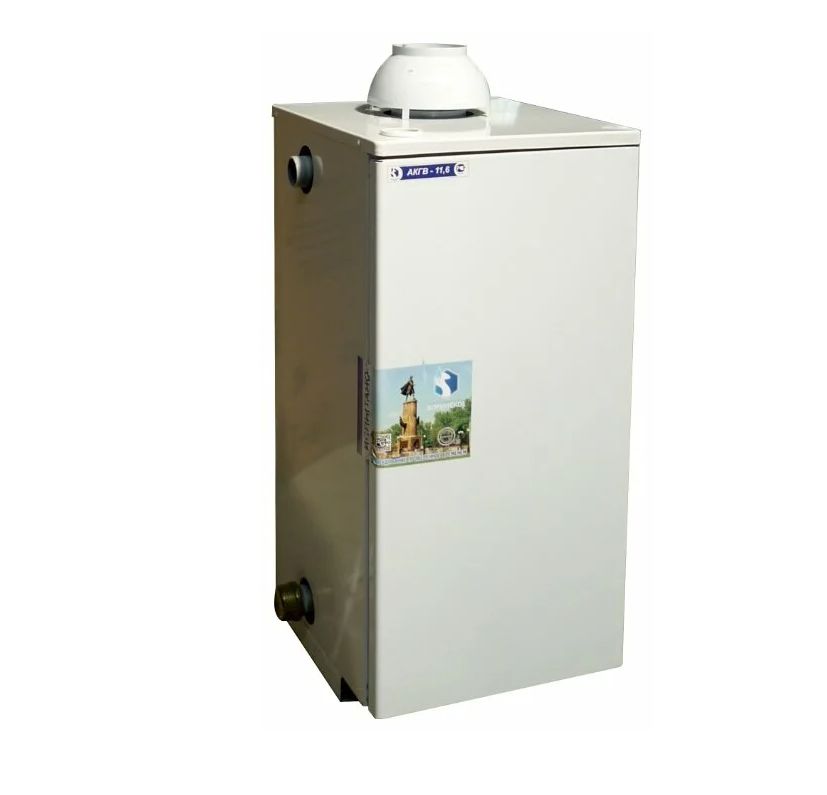

Газовый котел Боринское АКГВ-23.2 (М) Eurosit медный контур ГВС 23.2 кВт двухконтурный
Фото: market.yandex.ru
Котел Боринское АКГВ – 23,2 (М) EUROSIT выполнен в компактных размерах и не требует подключения к электросети, поэтому легко монтируется и подходит для использования практически в любом помещении с большой площадью. Оборудование укомплектовано современной автоматикой, гарантирующей ему высокую точность выдаваемых температур. Агрегат работает от природного газа, но благодаря специальному датчику, контролирующему горение пламени, считается безопасным в эксплуатации.
Газовый котел Боринское АКГВ-23.2 (М) Eurosit медный контур ГВС 23.2 кВт двухконтурный
Достоинства:
- Качество материала
- Удобство монтажа и обслуживания
- Терморегулятор
- Автоотключение
- Стабилизатор тяги
- Безопасность
Газовый котел Fondital Madeira Solar KRBS V 28 27.9 кВт двухконтурный
Фото: market.yandex.ru
Газовый котел Fondital Madeira Solar KRBS V – максимум мечтаний. На борту агрегата выделяются: горелка с полным предварительным смешиванием газ/воздух; вентилятор с изменяемой частотой оборотов; бойлер с 2 змеевиками для работы с системой солнечных коллекторов емкостью 300 л; модуляционный насос со встроенным автоматическим воздушным клапаном; 3-ходовой клапан с электроприводом; расширительные баки контура ГВС и солнечного, а также дополнительный расширительный бак; интегрированная электронная плата для управления системой солнечных коллекторов; и многое-многое другое.
Газовый котел Fondital Madeira Solar KRBS V 28 27.9 кВт двухконтурный
Достоинства:
- Мощность
- Эффективность
- Качество материалов
- Широкий функционал
- Комфорт
- Дизайн
- Удобство
- Надежность
- Производительность
- Безопасность
Лемакс Премиум 60
Завершает наш рейтинг премиальная модель от предыдущего бренда. Внушительные габариты, солидная цена и мощность одноконтурного котла подтверждают его класс. Это оборудование предназначено, скорее, не для одного частного дома, а для нескольких помещений на одном участке: рабочая площадь – до 600 м².
В рейтинг надежности и качества газовых котлов для отопления частного дома 2022–2023 годов вошло оборудование отечественных и зарубежных марок. При этом у вторых производство очень часто локализовано в России, поэтому проблем с запчастями и техобслуживанием не должно возникнуть. Указанные и другие модели вы можете рассмотреть пристальнее в магазинах ТК «Ланской». Специалисты помогут выбрать оборудование конкретно под ваш проект.
BAXI ECO Nova 24F
Модель от итальянского бренда оборудования, которая лишь по некоторым параметрам уступает лидеру нашего рейтинга газовых котлов по надежности и качеству. Те же два контура, настенное крепление и схожие технические показатели.
Также потребители отмечают высокий шум. Но все это компенсируется гораздо более низкой ценой, плавным пуском и удобной системой управления.
Сбежать из города: интерьер в стиле шале
Горные вершины со снежными шапками, луга с мирно пасущимися коровами — приятно, когда из окна открывается такой пасторальный вид. А если нет, интерьер всё равно, можно оформить в стиле альпийского шале.
Лучшие напольные конвекционные газовые котлы для частного дома
Для частного дома нужны особо мощные котлы, поэтому чаще всего выбор покупателей падает именно на напольные конвекционные модели. Они достаточно быстро преображают микроклимат в доме. При этом устройства достаточно надежны и не взрывоопасны. Тем не менее, даже среди столь удачных моделей выделяются лидеры.
Лемакс Премиум-20 20 кВт
9.7
Рейтинг На основе отзывов покупателей
Дизайн
10
Качество
10
Цена
9
Надежность
9.5
Отзывы
10
Конвекционные газовые котлы от Лемакс обладают неплохими показателями мощности. Но даже среди представителей одного бренда выделяются лидеры. Среди них — модель Премиум-20 20 кВт. Да, тепловая мощность в 20 кВт не так велика, как у прочих моделей. Но преимущества этого устройства заключаются в другом. Начать стоит с того, что обогревает оно до 128 квадратов, причем качество отопления не меняется по мере удаления от котла. Максимальная температура составляет 90 градусов, при этом расход газа в 1,2 кубометра в час заметно экономит средства на оплату счетчиков. Так что с основными своими задачами — снижением затрат на коммуналку и успешным обогревом пространств в доме — аппарат успешно справляется.
ПЛЮСЫ:
- автоматическое выключение при перегреве, нарушении давления, погасании пламени и отсутствии тяги;
- обогревает до 128 квадратных метров;
- ориентировочный КПД — 90%;
- наибольшая температура нагрева при автономной работе равна 90 градусов по Цельсию.
МИНУСЫ:
- отсутствует циркуляционный насос;
- диаметр дымохода равен 130 миллиметрам, что несколько меньше стандартного.
BAXI SLIM 1.230 iN 22.1 кВт
9.5
Рейтинг На основе отзывов покупателей
Дизайн
8.5
Качество
10
Цена
9.5
Надежность
9.5
Отзывы
10
Газовый котел BAXI SLIM 1.230 iN 22.1 кВт одноконтурного типа хорошо справляется с обогревом помещений до 166 квадратных метров. Именно поэтому он подходит для монтажа в частных домах или на дачах. Радует, что у котла маленький расход топлива — всего 2,59 кубических метра за 60 минут непрерывной работы. Также у него относительно небольшая потребляемая мощность, которая не превышает 15 Вт, поэтому возможно подключение к стандартной домашней розетке, к примеру, на 220 Вт. У модели удачные потребительские характеристики — датчик наружной температуры, режим “Теплые полы” и циркуляционный насос. Нельзя умолчать и о системе защиты от пожара: устройство само выключается при погасании пламени, перебоях в подаче электричества, при падении давления газа, замерзании жидкости внутри.
ПЛЮСЫ:
- номинальное давление газа в 20 мбар;
- примерный КПД равен 90,2%;
- у модели небольшая ширина, поэтому ее можно устанавливать даже при дефиците пространства;
- подробная инструкция, облегчающая процесс использования и настройки параметров.
МИНУСЫ:
- вес в 103 килограмма делает монтаж долговременным и сложным;
- цена выше, чем у описанной ранее модели.
Protherm Волк 16 KSO 16 кВт
8.8
Рейтинг На основе отзывов покупателей
Дизайн
8.5
Качество
9
Цена
8.5
Надежность
9
Отзывы
9
Модель газового котла Protherm Волк 16 KSO 16 кВт может обогревать площади до 120 квадратов, поэтому ее часто устанавливают в миниатюрные дачные домики. При этом КПД устройства равен 92,5%, так что топливо расходуется не просто так. Газовый котел обладает открытой камерой, но все риски перекрывает качественная система защиты от пожара. Устройство самостоятельно отключается при падении давления газа, при погасании пламени, отсутствии тяги или при перегреве воды. Поэтому устанавливать данный газовый котел можно как в жилых, так и в нежилых помещениях. Главное, чтобы занимался этим профессионал.
ПЛЮСЫ:
- номинальное давление газа составляет 13 бар;
- лаконичный дизайн и прочный корпус белого цвета;
- мощность котла в 16 кВт;
- отапливаемая площадь — примерно 120 квадратных метров.
МИНУСЫ:
- отсутствует циркуляционный насос;
- диаметр дымохода в 130 миллиметров несколько меньше стандарта.
Статьи по теме
26.12.2023
Металлочерепица или мягкая черепица – что лучше для кровли?
Давайте вместе разберем преимущества и недостатки обоих материалов, и попытаемся понять, что же лучше для кровли – металлочерепица или мягкая (она же гибкая) черепица…
21.09.2023
Шифер или ондулин – что лучше для крыши?
Когда встает вопрос о выборе материала для кровельного
настила дачного или загородного дома, зачастую возникает дилемма – что же лучше
выбрать для крыши шифер или ондулин…
10.08.2023
Из чего лучше сделать живую изгородь?
Рассмотрим, из каких же растений можно высадить быстрорастущую, высокую, низкую и вечнозеленую живую изгородь на приусадебном участке…
15.07.2023
Из чего сделать садовые дорожки для дачи
Садовые дорожки первыми встречают нас за воротами сада, отвечают за комфорт передвижения, соединяют функциональные зоны участка, прокладывают прогулочные маршруты и задают стиль ландшафтному дизайну.
Теплообменник
Материал теплообменника – это первое на что следует обращать внимание. Традиционные теплообменники в настенных газовых котлах бывают трех видов:. медные (самые популярные)
медные (самые популярные)
алюминиевые
из нержавейки (ставят в основном в конденсационных)
Ошибка №20
Медные по внешнему виду из-за их серебристого окраса очень часто путают с алюминиевыми.
На самом деле это силуминовое защитное покрытие. Оно призвано продлить срок службы устройства.
Ошибка №21
Если у медного теплообменника такого покрытия нет, значит производитель уже на вас сэкономил.
Вовсе нет. Здесь все зависит от качества меди. Топовые японские котлы Риннай не окрашивают свои теплообменники, но работают они при этом десятилетиями.
Основной недостаток медных теплообменников – высокая цена. Качественная нержавейка тоже очень дорогая, но ее проблема в меньшей теплопроводности.
А еще в котлах навесного типа чаще всего идет два теплообменника. Первичный и вторичный.
После нагрева теплоносителя в ПЕРВИЧНОМ, о котором было сказано выше, вода поступает на “подающую” часть гидравлической группы, где и решается вопрос, куда ей двигаться дальше:
малый круг
Это когда теплоноситель идет на 2-ой или ВТОРИЧНЫЙ теплообменник, расположенный ближе к задней стенке.
большой круг
Теплоноситель направляется на обогрев дома в систему отопления. Надо отметить, что при этом работает один и тот же насос, а направление потока управляется автоматикой и трехходовым клапаном.
Если “вторичного” теплообменника нет, то знайте, что “первичный” обойдется вам в хорошую копеечку, т.к. в таком котле оба теплообменника объединены в один.
При засорении одной из трубочек вы будите платить за ремонт или замену всей детали. Поверьте, цена такого ремонта очень кусается.
Как устроены и работают газовые котлы
Перед тем, как приступать к обзору разных моделей, давайте немного поговорим о технической части такого оборудования. Знание вопроса позволит вам лучше ориентироваться в функциях котла.
Таблица 1. Рабочие части котла
Деталь, фото | Описание |
---|---|
Горелка | Про нее мы уже немного рассказали. Из этой детали вырывается пламя. Газ поджигается при помощи пьезоэлемента. |
Корпус | С корпусом все понятно – это металлический ящик нужного размера с теплоизолятором, который защищает внутренние части от окружающих, а окружающих от внутренних частей. |
Теплообменник | По сути, это радиатор, внутри которого по трубкам циркулирует подогреваемая вода. Под теплообменником горит горелка и греет воду внутри него. |
Циркуляционный насос | Этот прибор принудительно толкает теплоноситель по системе отопления. Тут все предельно понятно. |
Дымоход котла | Продукты сгорания газа необходимо удалять из котла, чтобы они не попадали в помещение. Для этого устанавливается отдельная трасса дымохода, которая выводится на улицу через стены или потолок – зависит от типа котла. |
Блок управления газового котла | В современном оборудовании нагревом полностью управляет электроника. В зависимости от сложности отопительного оборудования, будут отличаться и «мозги» для него. |
В целом, упрощенно, работа системы происходит так. По подводкам газ подается в котел, где попадает прямиком в горелку, которая зажигается от пьезоэлемента – раньше это приходилось делать вручную. Топливо начинает сгорать, выделяя много тепловой энергии, которую улавливает теплообменник и передает воде внутри него. Чтобы вода не закипела, и не разорвала давлением тепловые магистрали, ее необходимо двигать, постоянно меняя прогретый теплоноситель на уже остывший – эту работу выполняет насосное оборудование. Также система газового котла оборудуется и другими приспособлениями, чтобы была возможность оперативно управлять ею – клапана для сброса давления, редукторы, гребенки, манометры и многое другое. Тут все уже зависит от конкретной модели.
Котел газовый настенный
Если котел двухконтурный, он может одновременно заниматься нагревом теплоносителя в системе отопления и воды для горячего водоснабжения дома. Схема работы такого котла более сложная, чем та, что мы описали выше.

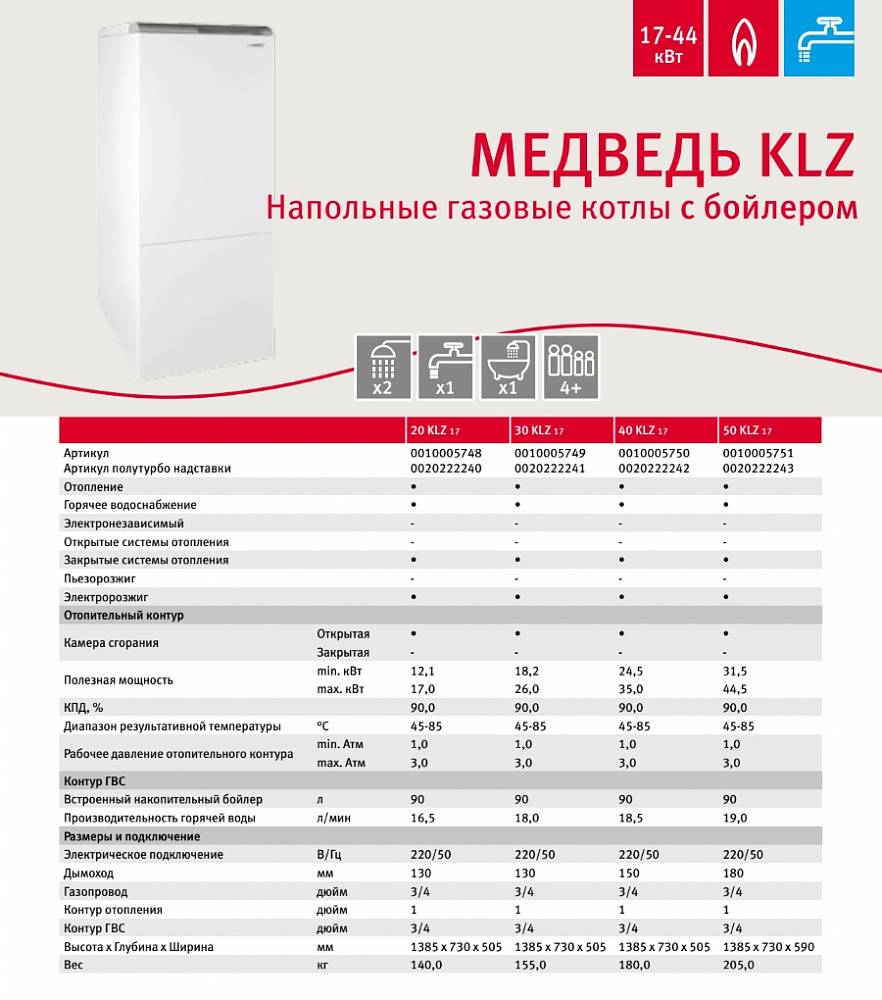

Газовый котел Protherm Медведь 30 KLZ 26 кВт двухконтурный
Фото: market.yandex.ru
Газовые котлы Protherm Медведь KLZ – это самое простое решение для тех, кто не хочет переживать не только о тепле, но и о наличии горячей воды. Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный бойлер.
Газовый котел Protherm Медведь 30 KLZ 26 кВт двухконтурный
Достоинства:
- Чугунный двухходовой теплообменник
- Открытая камера сгорания
- Дополнительный накопительный бойлер
- Атмосферная горелка из нержавеющей стали
- Плавное регулирование мощности котла
- Электророзжиг
- Управление котлом при помощи встроенного микропроцессора
Какому типу котла отдать предпочтение
Поправочные коэффициенты имеют следующие значения:
- Для южных регионов, где не бывает суровых зим, он составляет 07,-0,9.
- Для средней полосы коэффициент уже значительно вырастает – 1-1,2.
- В умеренно холодном климате при расчетах ориентируются на цифры 1,2-1,5.
- Сложнее всего прогреть дом в северных регионах, там коэффициент от 1,5 может доходить до 2.
Простой пример. Возьмем два одинаковых по размеру и энергоэффективности строения в 100 квадратов. Выполняем расчет для юга: 100*0,7/10 = 7 кВт. Для севера – 100*2/10 = 20 кВт. Ничего сложного в таких расчетах нет, и вы самостоятельно можете подобрать себе котел. Однако есть много нюансов, которые не смогут учесть даже профессионалы, не зная того, как построен ваш дом и насколько он энергоэффективен. Имеется в виду то, что если строение плохо утеплено, проведение подобных расчетов может быть бессмысленным.
Бойлеры и система трубопроводов
Следующий момент, на который необходимо обратить внимание – способ установки котла. От него будет зависеть организация пространства вокруг и безопасность эксплуатации оборудования
Тут различают два вида:
- Напольные котлы – это мощное громоздкое оборудование, которому требуется отдельное помещение (котельная) для установки и нормальной работы. Мощность такого оборудования может быть просто огромной, у него очень высокий КПД, есть возможность моментальной подачи горячей воды к точке водоразбора.
- Настенные котлы – их используют для организации индивидуального отопления в квартирах и небольших домах. Они очень компактные и могут устанавливаться даже внутри шкафов, не занимая много места. Размер оборудования накладывает на него некоторые ограничения. В частности, все рабочие детали (насос, горелка, электроника и теплообменник) находятся в непосредственной близости друг от друга, что создает сложные условия эксплуатации при постоянных повышенных температурах. Конечно, параметры устройств тщательно просчитываются, но общий срок службы у таких систем все равно намного ниже, чем у напольных.
Мощное напольное оборудование
Также небольшие размеры ограничивают такие газовые котлы в мощности, хотя в южных регионах ими можно свободно обогревать дома до 200-300 м².
Устройство газового котла
Также важно знать, какой тип горелки установлен в вашем котле. Этот параметр влияет не только на эффективность системы, но не на ее вид
Различают:
Атмосферные горелки – простое и надежное оборудование, стоящее разумных денег. Из недостатков можно отметить то, что они выжигают воздух из помещения и имеют невысокий КПД.
Наддувные горелки оборудованы турбиной для нагнетания к ним воздуха. Забираться воздух может как из самой комнаты, так и с улицы. Такие горелки используются в обоих видах котлов, им не требуется работа в отдельном помещении.
Модуляционное оборудование считается самым совершенным в технологическом плане. Оно может быть оснащено второй ступенью нагрева и системой электронной регулировки теплоотдачи. Такие горелки могут легко менять свою мощность.
Заключение: советы по установке
О том, как выбрать нужную модель аппарата – подробно описано выше, но напоследок, стоит послушать советы, если потребитель решился на установку газового котла:
- 1-й запуск должен осуществляться только специалистом;
- Оборудование должно быть подобрано таким образом, чтобы в дальнейшем было легко добраться до его сервисного центра;
- Во время грозы котёл должен быть отключён;
- Для того чтобы техника работала стабильно, необходимо приобрести стабилизатор напряжения для тех моделей, которые в эксплуатации страдают от перепадов электросети.
Какой лучше купить газовый одноконтурный котёл из предложенного списка – выбор за Вами. Рейтинг состоит только из качественных моделей, оправдывающих свою стоимость. Но прежде чем устанавливать аппарат у себя дома, необходимо составить проект по монтажу и согласовать его с разными контролирующими инстанциями по данному вопросу.
Покупатель должен понимать, что для установки должны соблюдаться обязательные условия: наличие хорошей системы вентиляции и отвода продуктов сгорания, а это дополнительные затраты.
