Реально ли своими руками осуществить ремонт духового шкафа?

Для чего может понадобиться снимать дверь?

На обратной стороне стекла в процессе продолжительной эксплуатации прибора скапливаются жир и грязь, которые неизбежно попадают внутрь стекол. Промыть можно только, если снять дверцу. Снятую деталь легче чистить. Сама дверца духового шкафа имеет сборную конструкцию. Поэтому убирают верхнюю накладную панель, отщелкивают нижние упоры и два внутренних стекла выйдут из пазов.

Ее снимают, если она повредилась при транспортировке или при сборке и установке были допущены ошибки. Без снятия не обойтись в случае нарушения технологического процесса при производстве прибора: стекло сильно натянули, в результате возникли трещины. Если духовка сильно нагрета, а в это время снаружи на него попадет холодная вода, оно может лопнуть. После приобретения стекла в специализированном магазине приступают к его установке.

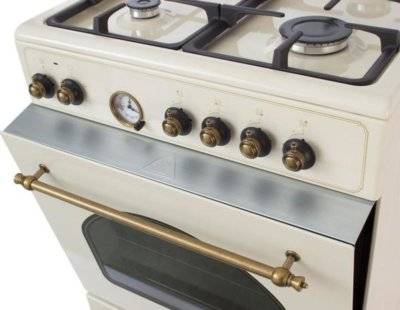

Конструкция и принцип действия

Устройство газовой плиты любого производителя мало чем отличается, исключения составляют некоторые особенности. Включает печь несколько систем, работа которых взаимосвязана:

1. Корпус. Изготавливается из эмалированной стали, корпус прочный, стойкий к агрессивным воздействиям.
2. Рабочая поверхность. Обычно покрыта эмалью со сверхжаропрочными свойствами. Дорогие модели содержат покрытие из нержавеющей стали. Сверху расположена стальная эмалированная или чугунная решётка, которая защищает конфорки и всю поверхность плиты.
3. Конфорки. Количество составляет от 2 до 4 штук в зависимости от модели. Материал — от керамики до алюминия, разных размеров. Выпускают газ, нужный для приготовления пищи.
4. Духовой шкаф. Имеет его большинство моделей газовых плит. Расположен под рабочей поверхностью, занимает значительную часть всего устройства. Предназначен для тепловой обработки продуктов: запекания, сушки и т. д.
5. Газовое оборудование. Состоит из распределительных трубопроводов, запорных вентилей, горелок и конфорок.
6. Система автоматического розжига. Это кнопка, расположенная на передней панели корпуса, нужна для розжига конфорок, а в некоторых моделях — и для гриля, без помощи спичек или зажигалок. Позволяет включать подсветку в духовом шкафу.
7. Модуль подачи, управления и контроля газом. Имеет встроенный таймер, термометр, процессор, другие устройства.

Совет Конструкция газовых печей сложная. Чтобы полностью ознакомиться с характеристиками устройства, обращаются к инструкции по эксплуатации.

Принцип работы газовой плиты заключается в применении природного газа для обогрева жилища и приготовления пищи:

1. Газ поступает в плиту через трубку, соединённую с источником подачи. Когда подача вещества происходит из баллона, находящегося под давлением, в качестве топлива применяют пропан.
2. Пройдя по горелке, газ вступает в реакцию с воздухом, превращается в газовоздушную смесь, которая достигает перфорированной части горелки в верхней части, сквозь рассекатели вырывается наружу и воспламеняется. Посуда, установленная на решётке, нагревается.
3. Регулируют газовый поток переключателями, находящимися на панели.

Если конструкция плиты выполнена качественно, происходит полное сгорание газа.

Не работает духовка электроплиты

Для определения неисправности духовки достаточно одной индикаторной отвертки, а для проверки ТЕНов духовки можно воспользоваться измерительным прибором «Омметр».  В ходе такой проверки  проводилась прозвонка для каждого отдельного провода, от шин электроплиты до переключателя мощности духовки.  В результате проверки выяснилось, что ТЭНы духовки действующие.  Никакого разрыва в соединениях проводов нет, питание поступает на контакты переключателя духовки.  Так где же тогда искать причину неисправности?

Как найти неисправность

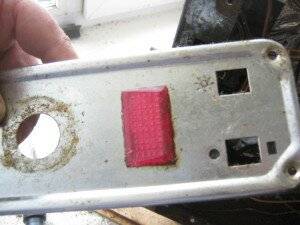

Было принято решение, — снять переключатель мощности духовки и осмотреть контакты переключателя.  Для данной конструкции электроплиты вначале нужно снять облицовку панели управления (фото 5)

фото 5

Чтобы не создавать для себя излишний труд, перед отсоединением проводов от контактов переключателя мощности, — провода желательно пометить (фото 6).

 фото 6

Разборка переключателя мощности духовки и дальнейшая его сборка, — меня особенно не вдохновляла, так как такая работа, если можно так выразиться, тонкая.  Когда я разобрал переключатель мощности, то впервые в своей практике мне пришлось проводить необычный ремонт.

Необычный ремонт

Весь переключатель мощности был облеплен (неживыми) мелкими и взрослыми тараканами, и результатами их жизнедеятельности (фото 7).

фото 7

Все это пришлось тщательно убирать кисточкой.  После очистки деталей переключателя, все контакты были зачищены от нагара и ржавчины.

фото 8

В фотоснимке слева наглядно видно, в каком состоянии находился вал для переключения контактов (фото 8).  Вот такое место облюбовали насекомые, хотя хозяйка  регулярно следила и следит  за чистотой в квартире, и своевременно использует  средства для их уничтожения.

фото 9

Итак, все контакты переключателя зачищены, остается правильно установить контакты и собрать переключатель мощности (фото 9).

фото 10

Перед сборкой переключателя мощности нужно вставить подпирающие пружинки для контактов (фото 10).  Пружинки установить сложно, для облегчения сборки можно воспользоваться клеем «Монолит».  Ватной палочкой наносится незначительное количество клея в месте склеивания, после чего приклеиваются пружинки — для их устойчивости.  Затем, аккуратно вставляется крышка переключателя (пружинки при этом должны совпасть с выемками в крышке).

фото 11

Переключатель отремонтирован, остается подсоединить помеченные провода к контактам переключателя и  установить его на панели управления электроплиты.

Перед подключением электроплиты, — все нагревательные элементы были проверены на сопротивление.  Хозяйка проверила рабочее состояние электроплиты с духовкой и осталась довольной результатами проведенного ремонта.

На этом пока все.  Следите за рубрикой.

Основные причины неисправности

Причины поломок для всех духовых шкафов примерно одинаковы. Это связано с тем, что сама конструкция данного устройства практически никак не менялась за время своего существования. Основные причины неисправности могут крыться в:

1. Неисправном центральном блоке управления. Если такой есть в плите.
2. Поломанном терморегуляторе. Это специальный механический датчик, который отвечает за поддержание температурного режима внутри духового шкафа.
3. Оборванной, оплавленной проводке. В принципе проблемы с электропитанием.
4. Вышедших из строя тенов.
5. Поломанном переключателе режимов нагрева.

Надобность в ремонте духовых шкафов

Несмотря на удобность и многофункциональность, духовые шкафы имеют несколько недостатков:

1. Они потребляют слишком большое количество энергии.
2. Их ремонт весьма дорогостоящ и сложен.

На втором недостатке стоит остановиться более детально. Самые распространенные проблемы с работой духовых шкафов заключаются в неисправности одной из конфорок или нарушениях включения и выключения. В первом случае возможен вариант выхода из строя отдельно взятой конфорки или всей цепи питания, которая управляет узлом определенной конфорки.

При поломке духового шкафа, которая связана с невозможностью включения, перед тем как вызывать мастера нужно проверить работоспособность плиты. Частой причиной может стать банальное нахождение вилки вне розетки. Из-за того что она находится вне видимости многие об этом забывают. Еще одним решением проблемы может стать отключение защиты от детей.

Основной причиной невозможности включения духового шкафа становится выход из строя одной из основных его частей:

• термостат;
• таймер;
• переключатель.

Для решения подобной проблемы стоит воспользоваться услугами сервисного центра. Их мастера могут провести ремонт электрических духовых шкафов на дому.

Время чистки: правильное удаление загрязнений элементов конфорок

Горит ли газ? датчики наличия пламени адп-01

Существует множество методов очищения кухонной плиты. Каждая хозяйка индивидуально подбирает способ, который ей ближе всего. Поэтому нет единого рецепта для эффективного устранения остатков пищи, нагара и жира.

Чтобы ваша плита сияла чистотой, вовсе не обязательно использовать дорогостоящие химические средства.

Прежде, чем начать удаление загрязнений конфорок каким-либо приемом, необходимо перекрыть доступ газа к плите, чтобы ни в коем случае не произошла утечка. В случае, если вы пользователь электрической плиты, то следует ограничить подачу электропитания. Далее, в целях защиты от ожогов, проверить, чтобы кухонная печь была остывшей. После чего снять поверхностную решетку.

Многие недолюбливают готовые химические растворы из-за их агрессивного воздействия и высокого риска появления аллергических реакций. Вместо них лучше использовать народные методы, которые безопасны и зачастую удаляют грязь и жир гораздо эффективнее.

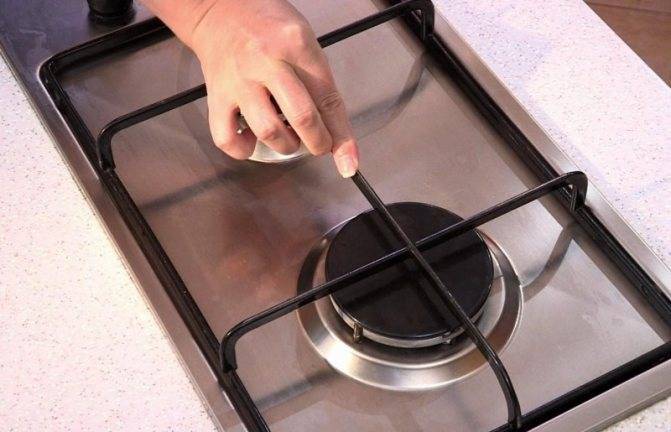

Важно понимать строение конфорки. Ее составляющими являются крышка газовой горелки, рассекатель и форсунки с жиклерами

Из всех элементов необходимо досконально убрать загрязнения

Следующим шагом является снятие крышки конфорки и отсоединение рассекателя пламени. Маленькие отверстия рассекателя следует очищать тонким и острым предметом, например, иголкой или кусочком проволоки. Также можно использовать зубную щетку. Теперь можно переходить к основной части

Из всех элементов необходимо досконально убрать загрязнения. Следующим шагом является снятие крышки конфорки и отсоединение рассекателя пламени. Маленькие отверстия рассекателя следует очищать тонким и острым предметом, например, иголкой или кусочком проволоки. Также можно использовать зубную щетку. Теперь можно переходить к основной части.

В газовой плите есть специальные конфорки и электроподжиг, на которых тоже скапливается немало жира и грязи.

Первый способ:

1. Небольшую емкость следует наполнить горячей водой.
2. В соотношении 10:1 смешать воду с моющим средством для посуды.
3. В зависимости от интенсивности загрязнения выдержать все детали конфорки в полученном растворе от 15 до 90 минут.
4. Подождав нужное время, необходимо надеть перчатки для дальнейшей работы. Такие перчатки можно приобрести в любом хозяйственном магазина или супермаркете.
5. С помощью губки для посуды, а конкретно ее жесткой частью, следует очистить все составляющие.
6. Для удаления остатков мыльного раствора ополоснуть все проточной водой.
7. Вытереть насухо или положить для просыхания.

Не стоит использовать металлические мочалки, поскольку они могут серьезно повредить поверхность, в дополнение к губке лучше всего использовать зубную щетку или ватные палочки для самых труднодоступных участков, например, ручек.

Если так получилось, что конфорки не очищались продолжительное время, то для этого существует более действенный и сильный метод.

После замачивания удалить размягченную грязь будет гораздо проще.

Второй способ:

1. Выполнить вышеизложенные действия разборки деталей.
2. В емкость с водой добавить небольшое количество девятипроцентного уксуса. Пропорция для смешивания следующая – две части воды к одной части уксуса. Полученный раствор следует довести до кипения.
3. Поместить составные части в горячий раствор примерно на полчаса.
4. Обязательно надеть резиновые перчатки, чтобы уберечь кожу рук от неблагоприятного воздействия моющего раствора.
5. Потереть обычной губкой для удаления грязи.
6. После всех манипуляций промыть все элементы под проточной водой, чтобы убрать остатки ядовитого вещества.

Раствор должен находиться на плите 30-60 минут, после чего его смывают влажной губкой.

Не стоит забывать еще об одном легком, но довольно эффективном варианте очистки конфорок.

Если обычная губка не справляется, пустите в ход зубную щётку.

Третий способ заключается в использовании всем известного универсального помощника в бытовых вопросах – пищевой соды. Алгоритм действий практически такой же, как и в предыдущих вариантах.

1. Растворить одну часть пищевой соды в двух частях воды.
2. Далее положить загрязненные предметы в жидкость.
3. Выждать около получаса. За это время «помощник» успеет хорошо отделить загрязнения от деталей.
4. После этого удалить остатки вручную с помощью тряпки из губчатого материала.
5. И наконец ополоснуть водой.

Каждый очищаемый участок нужно обработать влажной губкой, на которую нанесена сода, обычно даже застарелые загрязнения удаляются с первого раза, но если речь идет о труднодоступных местах, придется воспользоваться ватными палочками, смоченными в растворе нашатырного спирта.

Стоимость работы специалиста

Если вы не решаетесь делать ремонт своими руками, можно привлечь стороннего специалиста. Стоимость вызова мастера-электрика бытовой техники будет зависеть от особенностей поломки.

Рассмотрим приблизительные цены, которые актуальны на рынке данных услуг в 2019 году:

1. Первичная диагностика и вызов мастера. От 500 до 1000 рублей. Некоторые мастера делают бесплатную диагностику, если им оплачивают дальнейший ремонт.
2. Замена центрального блока. От 1800 рублей, без учета стоимости детали.
3. Ремонт/замена переключателя нагрева или регулятора мощности. От 1100 рублей без учета стоимости детали (в случае ее замены).
4. Замена тена. От 850 рублей, без учета стоимости детали.

Все цены приведены на основе средней стоимости услуг по Москве и Московской области. При вызове мастера нужно учитывать сложность поломки. Например, если у вас вышел из строя центральный блок управления, возможно есть смысл отказаться от ремонта, так как стоимость новой детали может встать в 50-60% от цены на новую электроплиту.

Самостоятельно оценить состояние духовки не так уж и сложно. Главное соблюдать очередность разборки. При снятии варочной поверхности нужно быть особенно аккуратным с проводами. Лучше всего отметить очередность их подключения при помощи бумажных стикеров. Если вы сомневаетесь в собственных силах, вызовите мастера по ремонту бытовой техники.

Источник

Ремонт духовых шкафов своими руками

Ремонт духовых шкафов своими руками

(1)(2)(3)

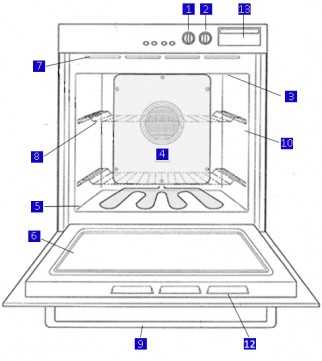

рис 1 (вид спереди)

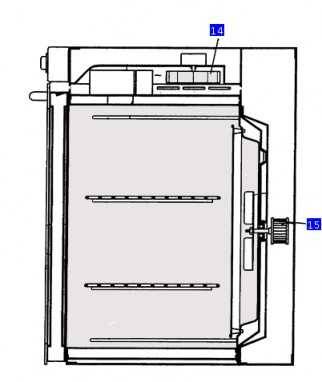

рис 2 (вид сбоку)

рис 3 (вид сверху)

1. Переключатель режимов.
2. Регулятор температуры.
3. Верхний тен.
4. Круглый тен.
5. Нижний тен.
6. Внутреннее стекло.
7. Вентиляционные отверстия (охлаждение).
8. Верхняя решетка.
9. Ручка дверцы.
10. Внутренний корпус.
11. Модуль электронного управления.
12. Вентиляционные отверстия (охлаждение).
13. Табло таймера времени выполнения.
14. Охлаждающий вентилятор.
15. Вентилятор конвекции (вид сбоку).

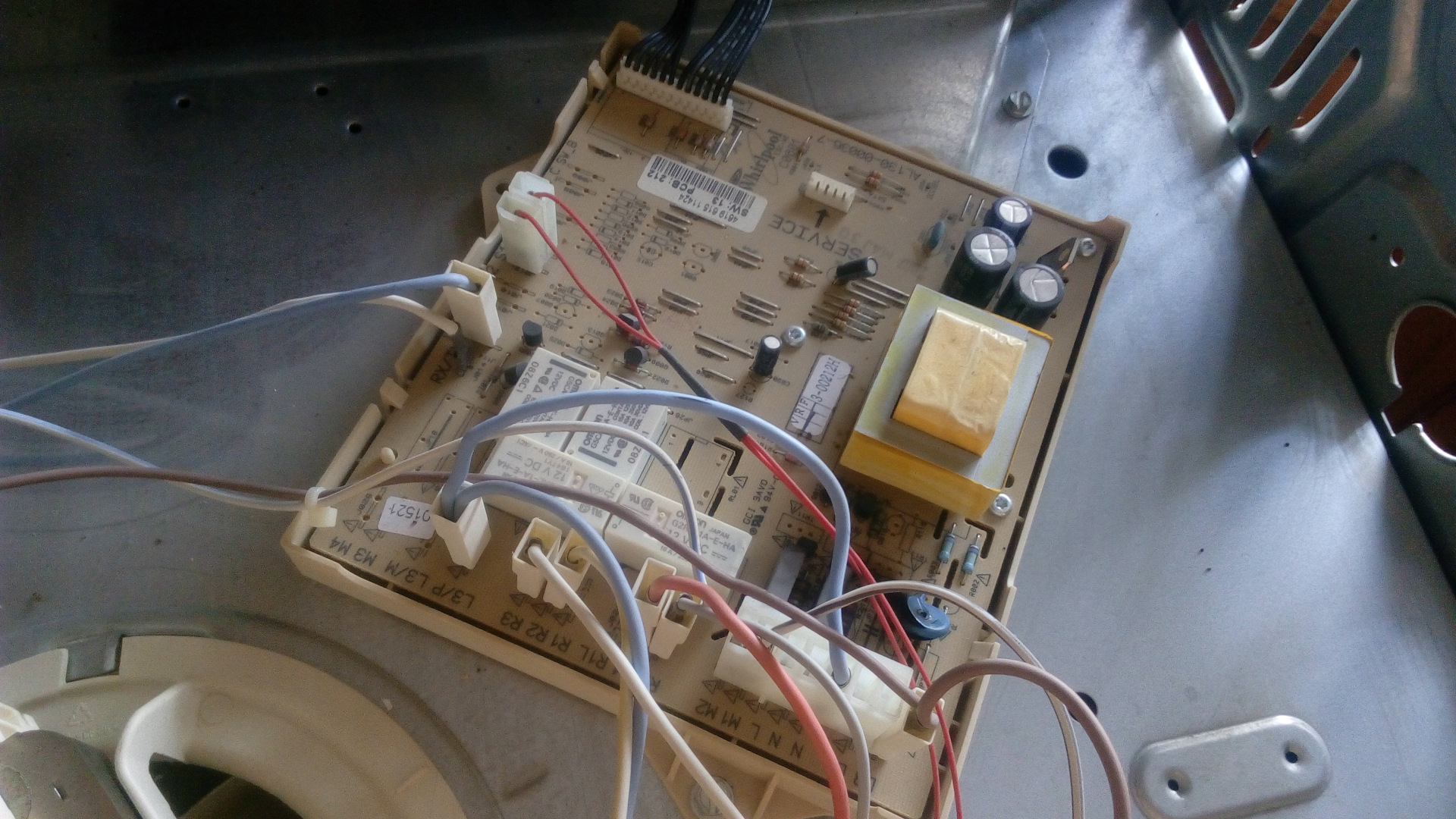

1. Модуль электронного управления электрическим духовым шкафом:

Ремонт духовых шкафов своими руками. Последние модели духовых шкафов комплектуются модулем электронного управления.

Задача модуля управления — это управление режимами работы функциональных узлов духового шкафа, согласно программе приготовления заданной пользователем.

Работает это следующим образом:

1. Выбирается режим приготовления.
2. Устанавливается необходимая температура приготовления.
3. Выбирается  общий временной интервал приготовления.
4. Закрывается дверца электродуховки, и процесс запущен.

Модуль электронного управления выполняет инструкции, согласно выбранной программе. Процессор сопоставляет показания датчиков, и согласно показаниям датчиков управляет работой периферийных устройств духового шкафа (электродуховки).

В конце программы, когда программа завершена, модуль управления подаст звуковой или голосовой сигнал, информируя о завершении процесса приготовления. Как самостоятельно ремонтировать бытовую технику своими руками.

Выбор режимов или программ приготовления, на одних моделях духовых шкафов, задается  при помощи сенсорной панели управления, на других при помощи селекторов выбора программ.

Но суть от этого не меняется. Изображение модуля электронного управления духовым шкафом, можно увидеть на рис 4.

Модули могут отличаться внешним видом, размерами в зависимости от производителя духового шкафа. К примеру модуль электронного управления (плата управления) может выглядеть, как на изображении ниже:

пример изображения модуля управления.

2. Верхний, нижний тен и тен круглый:

рис 4

рис 5

рис 6

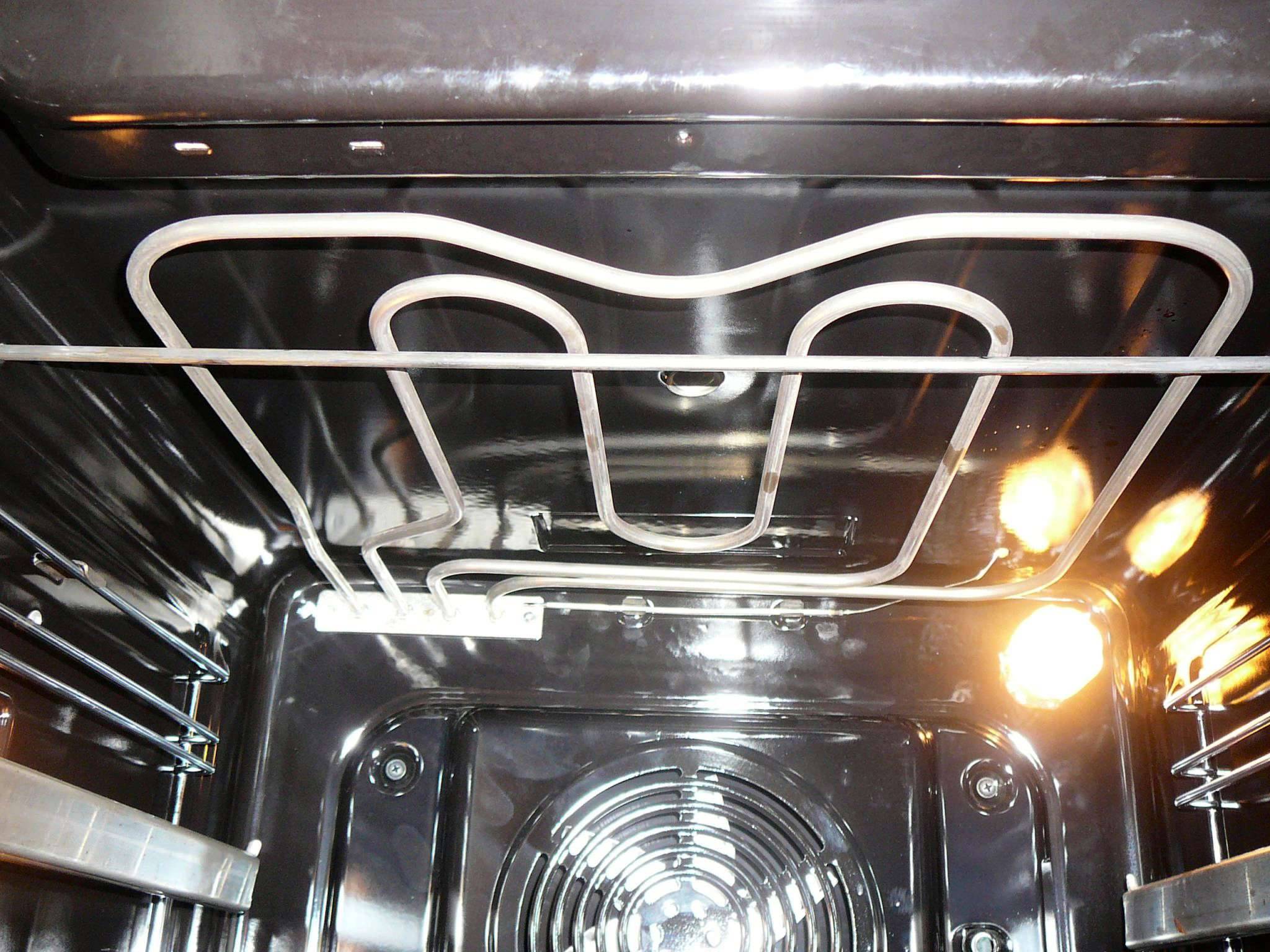

Верхний тен рис 4, состоит из двух тенов: внутреннего и внешнего.

Внутренний тен включается, если вы выбрали режим приготовления «Гриль».

На рисунке 1, верхний тен обозначен под номером 3.

Нижний тен рис 5, обычно находится под нижним кожухом внутреннего корпуса духового шкафа (электродуховки). На рисунке 1, нижний тен обозначен под номером 5. Оригинальные запчасти духового шкафа электрической духовки.

Круглый тен рис 6,  расположен под кожухом задней части внутреннего корпуса в центре. На рисунке 1, круглый тен обозначен под номером 4.

Круглый тен включается в режимах приготовления, в которых предусмотрена конвекция, и обычно в паре с вентилятором конвекции рис 2 позиция 15.

Чтобы самостоятельно успешно ремонтировать электродуховку или духовой шкаф, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт духовых шкафов.

Приобретайте полный основной курс всего за $7

Также получите в подарок книги и видео уроки:

1. Книга: как правильно подключить электрический бойлер.
2. Книга:  электроплиты, варочные поверхности, электродуховки — характерные неисправности.
3. Видео уроки:  Как ремонтировать духовой шкаф.

Приобретайте полный основной курс всего за $7

(1)(2)(3)

Post Views: 42 023

Конструкция и устройство

Варочная поверхность в отличие от стандартных плит не имеет духового шкафа, представляет собой плоский корпус толщиной 3–6 см, встраивается в столешницу. Этим создаётся возможность обустройства горячей зоны в любом месте кухонного пространства с учётом правил техники безопасности. Выполнена в квадратной или прямоугольной форме, оснащена несколькими конфорками, расположенными в различных частях в зависимости от формы и размера.

Состоит из двух основных узлов — дисплея управления и конфорок. Каждая из них подключена к термореле и оснащена контактами и соединена проводами со щитком управления. Реле контролирует температуру нагрева, отключает или включает устройство.

Панели управления различают нескольких видов:

• электронная;
• механическая;
• с сенсорными кнопками.

Оснащены:

• термодатчиками;
• таймерами, отключающими прибор;
• звуковыми сигнализаторами, оповещающими об окончании приготовления и т. д.

Варочная панель может иметь покрытие из:

• чугуна;
• нержавеющей стали;
• керамики и стеклокерамики;
• эмали.

тутздесь

Совет Плита включается путём воздействия на кнопки, расположенные на поверхности, затем запускаются силовые реле, передающие ток на нагревательные элементы, расположенные под поверхностью плиты.

Неисправный термостат

Эта проблема касается как электрических, так и газовых духовок. Если термостат сломан, то он отключает нагрев камеры при малых температурах. Следовательно, духовка плохо греет. Это носит название “раскалибровка”. Проверить состояние термостата можно с помощью термометра. Его нужно поместить внутрь камеры и посмотреть показания. Итак, ваши действия:

• Включить духовку на минимальную температуру или немного больше.
• Подождать 7-10 минут.
• Исправный термостат даст сигнал о выключении нагрева.
• Откройте дверцу.
• Исправный термостат снова включит нагрев (если есть индикатор, то вы увидите как он снова загорится).

Если на каком-либо из этапов у вас наблюдаются проблемы, то необходимо вызвать мастера или обратиться в сервис за заменой термостата.

Термостат духовки духового шкафа терморегулятор

Термостат духовки духового шкафа терморегулятор

Термостат поддерживает постоянной температуру внутри духовки, духового шкафа, заданную непосредственно пользователем или оператором.

Термостат духовки духового шкафа, EGO 55.17069.140  без проблем заменит собой любой вышедший из строя термостат духовки.

Данный термостат подойдет к большому количеству духовок или духовых шкафов, известных марок и производителей.

Пределы температур лежат в пределах пределов температур широкого использования в быту и на производстве.

Для установки значения температуры, которая будет использоваться в процессе приготовления продукта, необходимо повернуть ручку термостата в положение соответствующее значению необходимой температуры.

Как проверить работоспособность термостата Термостат духовки духового шкафа, EGO 55.17069.140.  Если Термостат духовки духового шкафа, EGO 55.17069.140 работает правильно, он будет поддерживать постоянство заданной температуры.

Духовки духового шкафа терморегулятор : Samsung, Aeg, Ardo, Ariston, Beko, Bosch,Brandt, Candy, Daewoo, Electrolux, Gorenje, Hansa, Indesit, Siemens, Whirlpool, Zanussi, Fagor, Hotpoint-Ariston, Kaiser, Pyramida.

Когда духовой шкаф либо духовка набирает температуру, Термостат духовки духового шкафа, EGO 55.17069.140 фиксирует величину температуры.

По достижению температуры внутри духовки заданной величины, происходит срабатывание механизма термостата, размыкающего цепь питания нагревательных элементов духовки или духового шкафа.

Термостат духовки духового шкафа терморегулятор

Когда температура внутри духовки либо духового шкафа понижается, Термостат духовки духового шкафа, EGO 55.17069.140 приводит в действие механизм, который замыкает цепь питания нагревательных элементов.

Это способствует включению нагревательных элементов в электрическую цепь и соответственно нагреву духового шкафа ли духовки.

Таким образом происходит постоянное поддержание температуры внутри духовки, что способствует равномерному приготовлению продукта.

Если случилось, что в процессе приготовления продукта в духовке или духовом шкафу, продукт сгорает, это сигнал к замене термостата на новый.

Вы легко можете заменить термостат вашего духового шкафа или духовки на Термостат духовки духового шкафа, EGO 55.17069.140.

Термостат духовки духового шкафа. универсален, надежен и подходит к замене в любом духовом шкафу или духовке:

Samsung, Aeg, Ardo, Ariston, Beko, Bosch,Brandt, Candy, Daewoo, Electrolux, Gorenje, Hansa, Indesit, Siemens, Whirlpool, Zanussi, Fagor, Hotpoint-Ariston, Kaiser, Pyramida.

Пределы температур могут находиться в значениях от 50 до 250 и до 299 градусов, что соответствует пределам температур всех бытовых и профессиональных духовок и духовых шкафов. Термостат духовки духового шкафа — купить

Post Views: 3 380

Самостоятельный ремонт

Такой ремонт духовок возможен, если у пользователя есть достаточно опыта в сфере электротехники, а также знания особенностей конструкции конкретной модели.

При этом можно устранять простые изъяны: менять шнур или сгоревшую лампу подсветки, чистить контактные группы от окисла, устанавливать новые переключатели. Не имея профильного опыта, не стоит пытаться починить электронный программатор, заменить ТЭН или поставить новую турбину системы охлаждения.

Неквалифицированное вмешательство в конструкцию техники может привести к различным негативным последствиям:

• дефект не был обнаружен, в результате Вы только зря использовали время;
• дефект был обнаружен неправильно, куплены не те комплектующие, а Вы напрасно потратили деньги;
• во время разборки устройства могут быть сломаны различные внутренние модули, что существенно увеличит статью расходов на восстановление работоспособности изделия.

Также есть вероятность получения травм (агрегат довольно тяжелый, внутренние металлические части конструкции обычно очень острые, так как их никто не обрабатывает) и поражения током (несоблюдение правил электробезопасности).

Чтобы не рисковать, вызывайте инженеров-электриков Единой службы сервиса «А-Айсберг». Наши мастера проведут диагностику, обнаружат дефект и выполнят ремонт на дому у клиента в течение одного-двух часов.

Какие неисправности чаще всего возникают

Рассмотрим типичные неисправности, методы их диагностики и необходимый ремонт электрических духовых шкафов в домашних условиях. Как говорилось выше, большинство работ по устранению неполадок заключается в замене узлов и деталей.

Сбой системы управления

Если вдруг выйдет из строя блок электронного управления духового шкафа, то будьте готовы отдать за ремонт кругленькую сумму. Для выявления этой проблемы в большинстве случаев делать ничего не нужно. Современные модели духовок оснащены системой самотестирования: электроника самостоятельно подаст сигнал путем вывода на дисплей кода ошибки.

Детали заменяемы, их можно заказать по каталогу производителя. Пользователям, предпочитающим доставать из духового шкафа запеченную курочку, а не электронные платы, лучше вызвать квалифицированного мастера.

Поломка механических таймеров, переключателей режимов

В большинстве современных моделей, оснащенных механическими регуляторами, не предусматривается их разборка и чистка. Первичный ремонт заключается в удалении загрязнений извне, снятии контактных подводов и зачистке пластин-выводов на регуляторе или таймере.  Если это не помогает или помогает не в полной мере, деталь следует заменить.

Некоторые старые модели допускают чистку механических регуляторов, после которой последние работают отлично, без нареканий. Производить обслуживание необходимо с помощью неагрессивных растворителей, например, уайт-спирита или слабого раствора нашатыря. Счищать окислы с контактных групп следует очень мелкой шкуркой, для устранения следов коррозии используются специальные грунтовки.

Переключатель режимов духовки

Поломка механического терморегулятора

Это деталь, которую часто меняют, в том числе и когда производится ремонт газовых духовых шкафов. Вмешательство в конструкцию прибора не предусматривается. Элемент заменяется целиком.

Терморегулятор механический

https://youtube.com/watch?v=UlgaxTB7WH4

Вывод из строя нагнетателей

Вентиляторы обдува и гриля со временем перестают создавать качественный поток воздуха. Если двигатель работает, то следует очистить крыльчатку. На ней постоянно скапливается пыль, тогда как на выдувных вентиляторах – жир и масло.

В случае выхода нагнетателя из строя, перемотка или другой ремонт просто нерентабелен – узел заменяется целиком. Аналогично поступают и с двигателем гриля. Он помещен в неразборный корпус вместе с редуктором.

Поломка ТЭНа

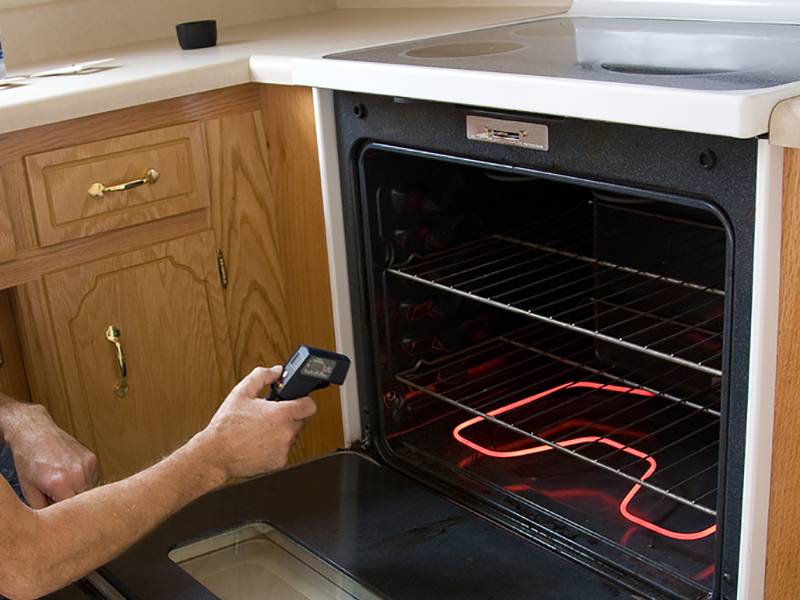

Нагревательные элементы духового шкафа постоянно работают в критическом режиме. Определить, работает ли ТЭН, достаточно просто. Для этого необходимо включить духовой шкаф на соответствующий режим нагрева и проверить температуру касанием руки в кухонной варежке. Способ работает, однако для более точного результата лучше применить пирометр. Прибор четко покажет равномерность разогрева по площади, обозначит предельную температуру в заданном режиме. Это позволит диагностировать «подгоревший» ТЭН не только полностью, но и частично.

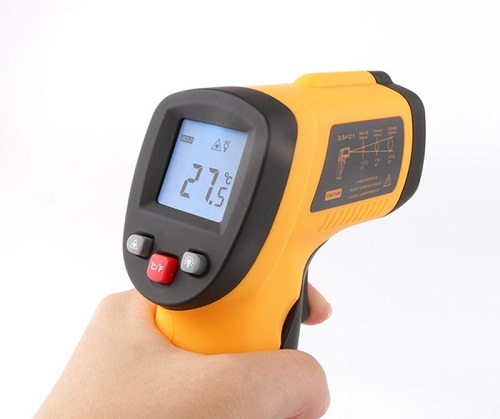

Пирометр инфракрасный

Как поступить, если гарантийный срок истек?

Если же гарантия уже просрочена либо неисправность произошла по вине самого владельца, тогда ремонт встроенных духовых шкафов может происходить двумя способами – у профессиональных мастеров либо своими руками, как показано на видео.

В первую очередь потребуется самостоятельно определить причину неисправности. Если речь идет о простой поломке, то устранить ее с экономией для семейного бюджета можно и своими руками. Если же речь идет о замене дорогостоящей запчасти, тогда стоит доверить такую ответственную работу специализированному сервисному центру.

О каких неисправностях может идти речь?

Чаще всего ремонт духовых шкафов Аристон и других производителей требуется при возникновении следующих поломок:

Проблемы сТЭНом. Если блюдо готовится достаточно долго при максимальной температуре, и при этом одна его сторона значительно бледнее другой, тогда речь может идти о сбоях в работе одного из нагревательных элементов. Выявить такую поломку очень просто и своими руками – достаточно лишь включить электрический духовой шкаф на пару секунд, а затем прикоснуться одетой в прихватку рукой к тэнам. Если они не нагреваются, тогда требуется их замена на новую деталь. Как правило, подобного рода запчасти обходятся недорого, и их замену можно осуществить собственноручно.

• Поломался термостат. При корректной работе всех нагревательных элементов и правильно установленной температуре, блюдо даже после длительного времени не запеклось? Речь может идти о сбоях в работе термостата. Выявить такую поломку самостоятельно достаточно проблематично, поэтому лучше сразу вызвать опытного мастера.
• Ошибки, отображенные в кодах. Как правило, агрегаты Вирпул, Горение, Аристон, Электролюкс и Bosch с электронным дисплеем дополняются функцией самодиагностики, как показано на фото. Если в системе возникли сбои, то информация о них в виде символов появится на мониторе. Каждый производитель использует свои коды, которые обязательно прописываются в инструкции к технике. Какая бы ошибка ни высвечивалась на экране, осуществить ее устранение можно самостоятельно, следуя при этом всем написанным в инструкции советам.

• Невнимательность владельцев. Очень часто случается и так, что возникшие сбои в работе техники не требуют ремонта электрического духового шкафа. Это могут быть сбои в питании либо случайное отключение агрегата от источника питания, не до конца закрытая дверца духовки. Все эти мелочи могут принести владельцам бытовой техники немало проблем, так как, не пытаясь самостоятельно установить причину сбоев, они тут же вызывают на дом мастера, услуги которого потребуется оплатить.
• Иные виды поломок. Также электрические духовые шкафы могут нуждаться в ремонте в случае поломки таймера, поврежденных контактов и т.п. В такой ситуации исправить неполадки самостоятельно не получится, так как для их устранения нужны профессиональные навыки и специальное оборудование.

Выполнять ремонт встраиваемых духовых шкафов собственными руками возможно, но если речь идет о сложных поломках, то намного разумнее доверить их устранение специализированным сервисным центрам. В противном случае самодеятельность может закончиться возникновением более сложных неполадок, устранить которые будет дороже.

Схема термостата газовой плиты (кран-терморегулятор)

Рис. 2. 15 – стержень ручки; 16 – фланец; 17 – винт-дроссель; 18 – винт упорный; 19 – блок мембран; 20 – клапан перекрытия; 21 – пробка крана; 22 – трубка капиллярная; 23 – термобаллон.

На схеме указан обычный кран газовой духовке в компоновке с термостатом (рис. 2), основа корпус 14 внутри крана медная пробка 21 , термостат, включающий дроссельный винт байпасного канала 17 , перекрывающий клапан 20 и упорный винт 18 . На корпус 14 надевается фланец 16 , а в пробке крепится стержень ручки крана 15 выведенный на панель плиты. Сам термостат состоит из блока мембран 19 , полой трубки 22 и зонда 23 . Капилярные трубки герметичны и заполнены специальной жидкостью «Армотерм».

Совет: Е сли после поворота ручки регулировки огонь не уменьшается — это не повод для вызова мастера. Закройте дверцу духовки на 3. 4 минуты. Термостат самостоятельно отрегулирует температуру заданную вами.

Заключение

Последние три элемента, которые меняются без сомнений и колебаний – это лампа подсветки, термопредохранители и сенсорная пленочная панель. Все эти детали не подлежат чистке и ремонту.

О срабатывании термопредохранителя в аварийном режиме сообщит электроника духовки, а проблемы в работе пленочной сенсорной панели диагностируются по отсутствию реакции, необходимости оказывать избыточное давление, случайным срабатываниям. Лампу подсветки можно заменить самостоятельно, а вот для установки новых термопредохранителей или пленочного сенсора, лучше обратиться к мастеру.

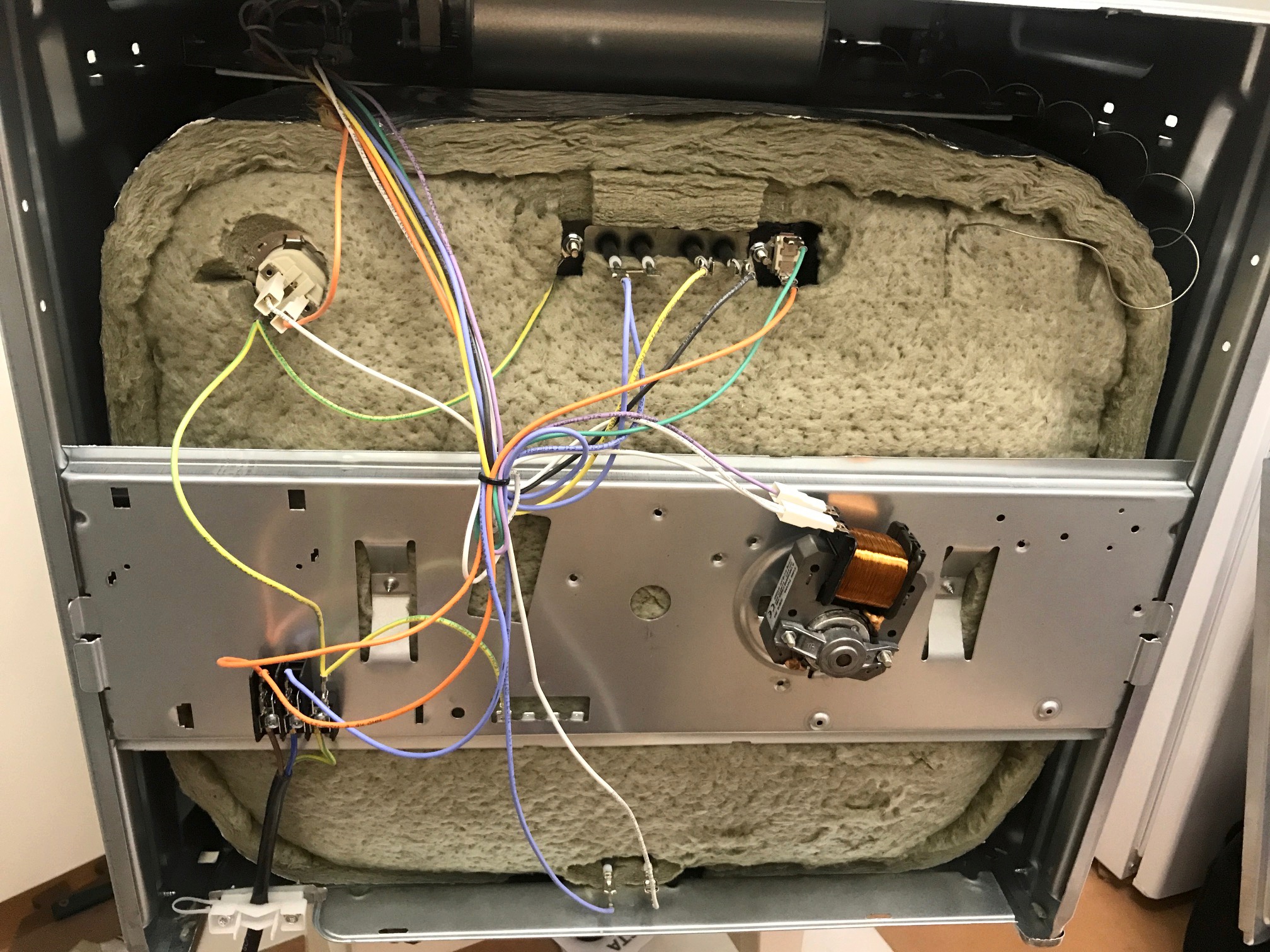

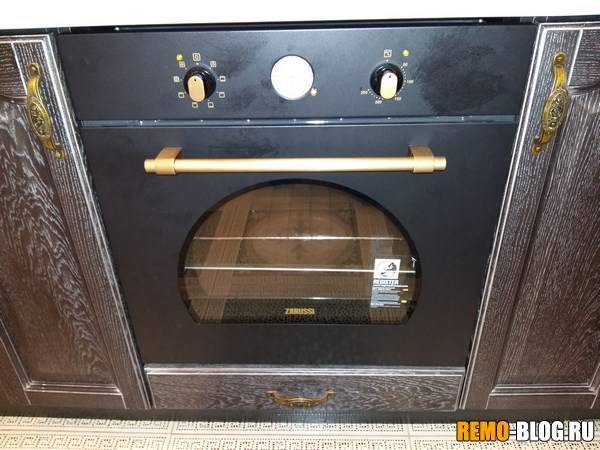

Ставил я его давно (несколько месяцев назад), работал он у меня верой и правдой, но вот случилась незадача – он у меня перестал работать! А точнее симптомы такие – включаешь, он поработает какое-то время и затем «вырубает» (ну или УЗО), у кого что стоит. Что за фигня? Давайте разбираться …

Ребята это статья для «хоть чуть» понимающих людей! Если вы ни разу ничего не делали своими руками в электрике, то вам лучше в него не лезть! Также все работы происходят при выключенным шкафом из сети, у кого-то из розетки, у кого-то от основной линии питания.

Сразу хочу сказать, у меня все обошлось малой кровью, так сказать просто повезло! Однако мастера которые приехали по гарантии сообщили что если шкаф начинает выбивать автоматы, это скорее всего — серьезная поломка!

Причин здесь несколько, но основных всего три и зачастую все они, связаны с утечкой тока на корпус:

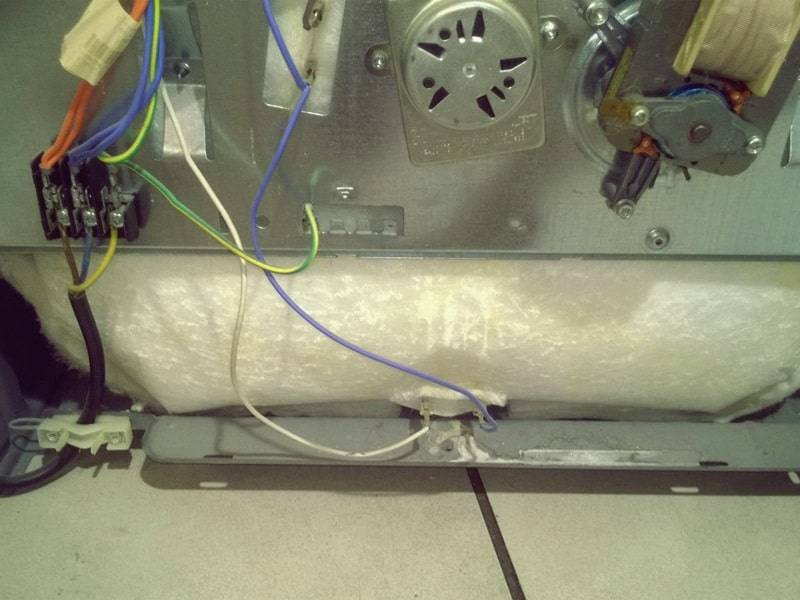

• Это может быть сам кабель, неправильное подключение или «пережатие» в местах соединения корпуса
• Это нагревательный ТЭН, довольно часто выходит из строя в электрических духовых шкафах
• Внутренний вентилятор, он также может выйти из строя.

Конечно если у вас шкаф на гарантии, то вам его легко и просто отремонтируют, а что делать, если нет?

Для начала продиагностируйте сами. Возможно, вы найдете неисправность. Давайте по порядку:
