Трубогиб: обзор и разбор вариантов самодельных конструкций, расчет, чертежи, реализация

Возможности самодельного инструмента

Трубогиб из домкрата используется для всех видов работ по сгибанию труб, профилей, листов, прутков и других типов заготовок. Детали могут быть изготовлены из цветных или чёрных металлов. При гибке необходимо использовать шаблоны, не позволяющие повреждать стенки изделий.

Применяется для следующих целей:

• гибки тонко- и толстостенных труб;
• создания сложных скруглённых форм из прутьев, арматуры;
• изгибания профилей с различными сечениями — квадратными, прямоугольными.

Какие трубы можно гнуть?

Трубогиб — изгибающий инструмент, который подходит для всех видов литых или тянутых, бесшовных или сварных труб. Он позволяет деформировать заготовки любого диаметра и толщины. Для предотвращения разрыва материала рекомендуется использовать специально предназначенные конфигурации (прокатные или дорновые).

Перед выполнением работ нужно убедиться, что деталь будет гнуться в соответствии с техническими требованиями. Рекомендации по применению инструментов:

• при толщине стенки от 1 мм применяют арбалетные трубогибочные станки;
• трубы с диаметром до 30 мм допустимо гнуть инструментом из домкрата с грузоподъёмностью 5 тонн;
• если диаметр более 30 мм, используют инструменты, изготовленные из домкрата, предназначенного для подъёма автомобилей от 5 до 12 тонн.

Использование трубогибов

Инструмент позволяет изготавливать следующие изделия:

• конструкции арочного или скатного типа для теплиц;
• декоративные ограждения;
• навесы и козырьки;
• детали для ремонта автомобилей;
• арочные конструкции под виноград или цветы.

Делаем электромеханический трубогиб

Мы решили рассказать вам, как изготовить электромеханическую модель трубогиба. Такое оборудование способно справиться с любым объёмом работ, при этом не придётся прикладывать физическую силу.

Для изучения, представляем две версии инструкции как изготовить трубогибочный станок для круглых труб своими руками. Если после ознакомления текстового руководства возникнут вопросы, рекомендуем смотреть так же и видео материалы.

Как сделать трубогиб без сварки и токарки. Размеры, чертежи, нюансы The pipe bender

Смотрите это видео на YouTube

Устройство состоит из трёх рабочих органов — одного нажимного и двух опорных валиков, поэтому его ещё называют трёхваловым прокатным станком. Это один из самых сложных гибочных механизмов, который можно собрать своими руками, но мы решили начать именно с него. Если он у нас получится, то сделать более простые виды трубогибов нам не составит труда.

Итак, устройство мы будем делать из: 204-ых подшипников, стабилизатора поперечной устойчивости от автомобиля «Ваз», гаек, шпилек, обрезков труб (20 на 40 с толщиной 2 мм, 15 на 15 на 1,5 мм; 80 — 80 — 5 мм), металлического листа толщиной 3 мм.

Для сборки электрического гибочного станка мы воспользовались следующими чертежами.

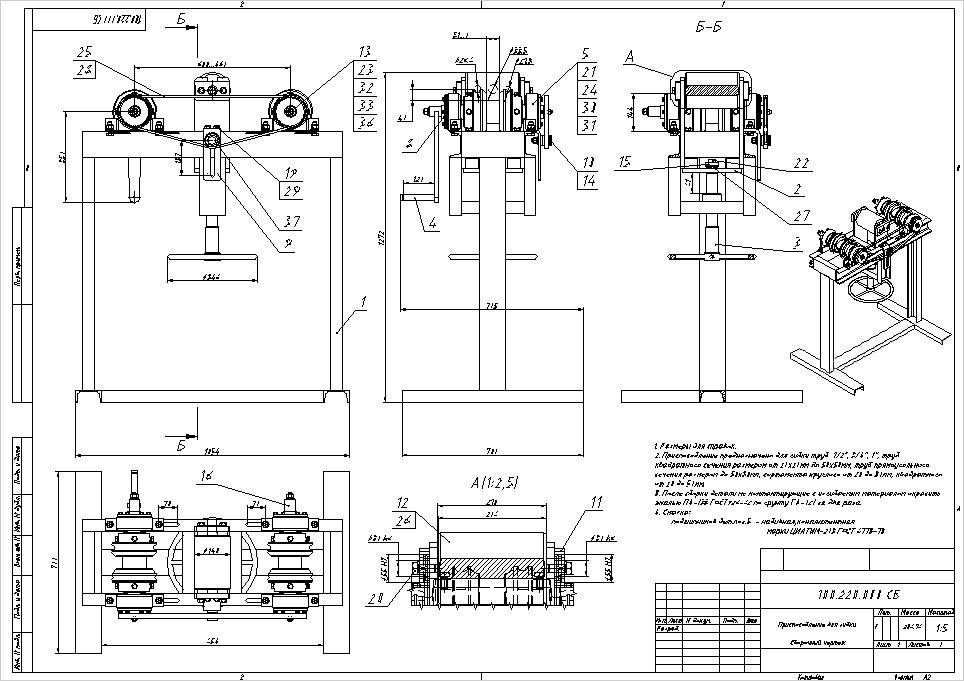

Схема прокатного станкаСхема валаЧертёж вилкиОпоры для подшипниковЧертёж щекиСхема прижимного винта

Переходим к работе, пошаговая подробная инструкция выглядит следующим образом:

Подготавливаем станину — для этого понадобится два отрезка арматуры или профиля одного размера, на верхней стенке которых мы делаем по 4 отверстия для наших шпилек.

Детали для станины

Из металлического листа вырезаем две боковые стенки конструкции, проделываем в заготовках отверстия для их крепления к станине и установки вальцов, а также большое окошко для подвижного валика. Отверстия следует проделывать сразу в двух заготовках, чтобы они совпадали.

Вырезаем боковины

Берём стабилизатор поперечного сечения от жигулей, протачиваем его под головку 19, это позволит вращать вал шуроповёртом. На него будет одеваться подшипник с диаметром 20 мм.

Делаем проточки на стабилизатореОдеваем подшипник

Приступаем к изготовлению прижимного механизма из винта и куска швеллера, размер которого должен быть чуть меньше, чем расстояние между боковыми стенками конструкции, чтобы заготовка свободно ходила в нем. В швеллере проделываем отверстие, равное размеру винта, куда привариваем гайку. После чего вкручиваем винт и снизу фиксируем гайкой. Сверху в винте просверливаем отверстие, в него вставляем шпильку, которая будет служить рукояткой.

Привариваем гайкуВставляем винт

На вал одеваем два подшипника, фиксируем шайбами. Заготовка устанавливается на швеллер, в котором предварительно мы проделали отверстия для прижимного винта и боковые для крепления.

Собираем прижимной вал

Приступаем к сбору приспособления:

• вставляем шпильки в отверстия одной боковой стенки и фиксируем их гайками;
• средние шпильки — это наши входной и выходной ролики, они наборные, размер зависит от комплектации подшипниками под различные задачи;

Вставляем шпильки-ролики

на нижние шпильки одеваем шайбы, а затем устанавливаем две заготовки из профиля, которые будут служить основанием нашего станка;

Устанавливаем профильное основание

прижимной вал размещаем в середине конструкции, протолкнув винт в отверстие, он должен располагаться точно по центру между роликами, а между винтом и щеками устанавливаем прокладки из металлической пластины;

Размещаем прижимной вал

прижимной винт прикручиваем к швеллеру вала гайкой;

Прикручиваем прижимной винт

накрываем конструкцию второй боковиной и закручиваем гайки.

Одеваем стенку

Станок готов, остаётся на заточенную сторону вала одеть головку, а затем с помощью шуруповёрта привести в действие устройство. Это универсальный станок-кольцевик, используя его вы сможете изгибать не только круглые, но и профильные трубы, достаточно только поменять насадки на роликах.

Ручной трубогиб – как выполнить?

Для изготовления самого простого трубогиба используют бетонную плиту, в которой полукругом на расстоянии 5 см просверливают отверстия для металлических штырей.

Их расположение должно соответствовать радиусу изгиба профильной трубы. Для укрепления штырей используют бетонный раствор.

Эксплуатация такого трубогиба происходит в несколько последовательных этапов. Перед сгибанием профиль предварительно нагревают, чтобы ускорить процесс.

После этого загнутую трубу фиксируют — укладывают между штырями и приваривают к временной перемычке. Трубогиб данной конструкции подходит для однократного выполнения гибки профиля.

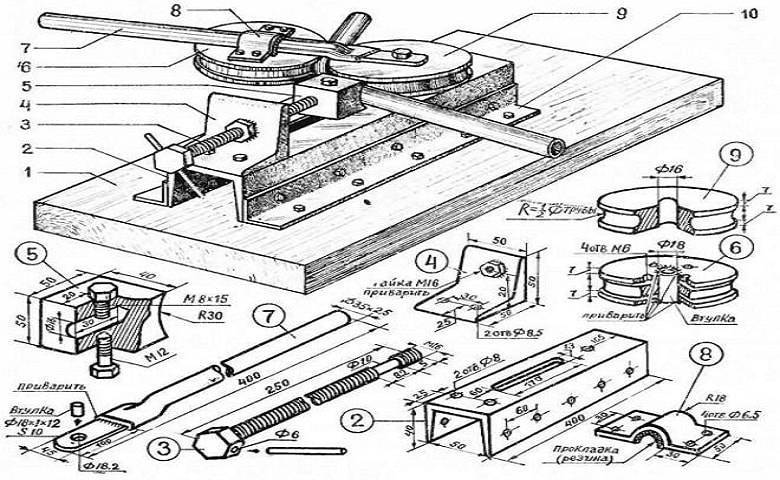

Чертеж изготовления трубогиба может быть и более сложным. Понадобятся три цилиндрических валика, диаметр которых соответствует диаметру изгибаемого профиля, цепь или ремень с осью вращения, приводной механизм и металлические прутья для основы станка.

Гибка профиля в самодельных устройствах и станках осуществляется по принципу вальцовки. Это самый надежный способ избежать нежелательной деформации труб или повреждений поверхности.

Видео:

Чтобы изогнуть трубу, ее с одной стороны зажимают между валиками и сгибают вращением ручки.

Сборка трубогиба происходит следующим образом:

• металлические прутья сваривают в каркас — основу для установки всех составляющих станка. Для придания прочности конструкции все ее элементы должны быть надежно закреплены либо сваркой, либо посредством болтов;
• монтируется ось вращения и два цилиндрических валика. Расстояние между валиками определяет радиус возможного изгиба профиля. Если предусмотреть возможность перемещения цилиндров, то угол изгиба труб можно будет изменять в зависимости от необходимости. Для этого устройство оснащают дополнительными стопперами;
• монтаж третьего валика выполняется по центру над двумя предыдущими;
• механизм приводится в действие посредством вращения валиков. Чтобы синхронизировать движение всех элементов трубогибного станка, их соединяют цепью и оснащают шестеренками. Можно использовать старую автомобильную цепь или приобрести новую;
• к верхнему валику прикрепляют ручку, с помощью которой будет осуществляться вращение вальцов.

Чертеж конструкции ручного станка-трубогиба можно легко найти в Сети или выполнить своими руками.

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Вам может понравиться

Комментарии ВК:

Имя *

Комментарий

• https://derevyannie-doma.com/tehnologii/trubogib-svoimi-rukami-chertezhi-kak-sdelat-ruchnoy-trubogib-dlya-profil-noy-truby.html
• http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/trubogib-svoimi-rukami-chertezhi.html
• https://prorab.guru/insrtrument/trubogib-dlya-profilnyih-trub-svoimi-rukami.html
• http://obinstrumente.ru/ruchnoj-instrument/trubogib-dlya-profilnoj-truby-svoimi-rukami.html
• https://stroychik.ru/tools/trubogib-dlya-profilnoj-truby-svoimi-rukami
• http://sdelajrukami.ru/trubogib-svoimi-rukami/
• https://v-teplo.ru/trubogib-dlya-profilnyih-trub-svoimi-rukami.html

Основные элементы конструкции

Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

• три металлических валика (вальца);
• цепь для привода;
• оси вращения;
• механизм для привода;
• металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

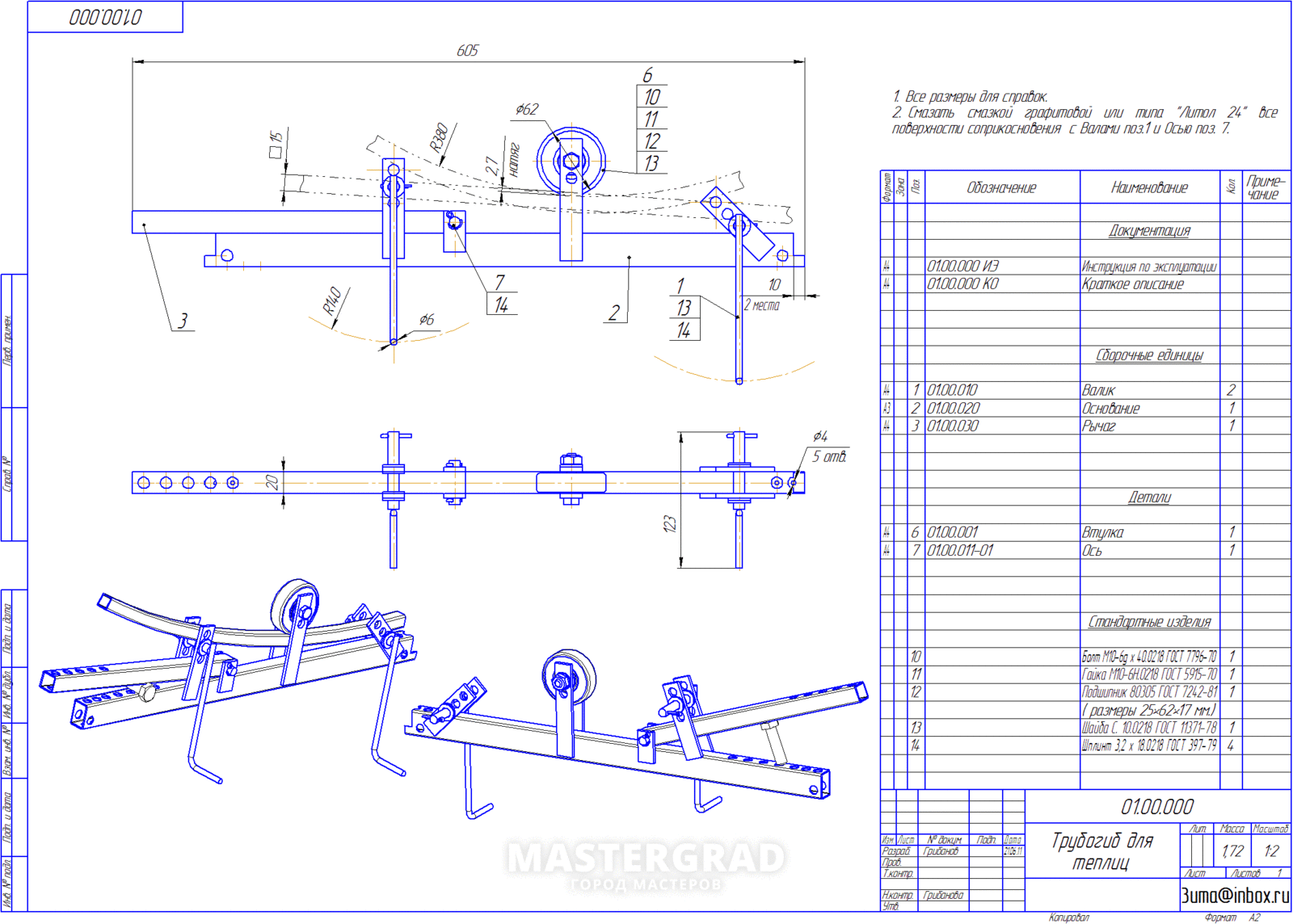

Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

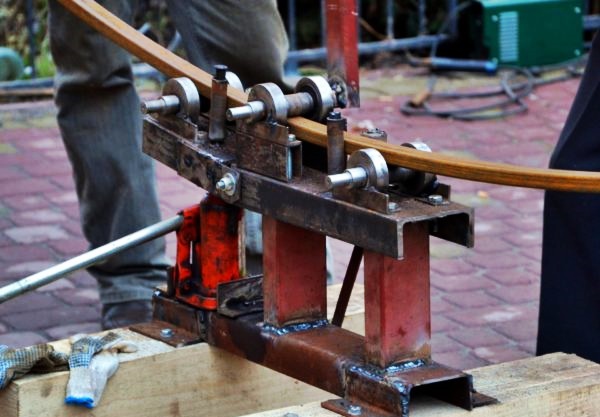

Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

• домкрат (желательно реечного типа);
• металлические профили с полкой для горизонтальной и вертикальной рамы;
• пружины из легированной стали (их отличает высокая прочность);
• три стальных вала с подшипниками;
• цепь для привода (можно от велосипеда или мопеда);
• шестерёнки (ведущая и ведомая);
• толстая арматура для осей и приводной ручки.

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал  с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

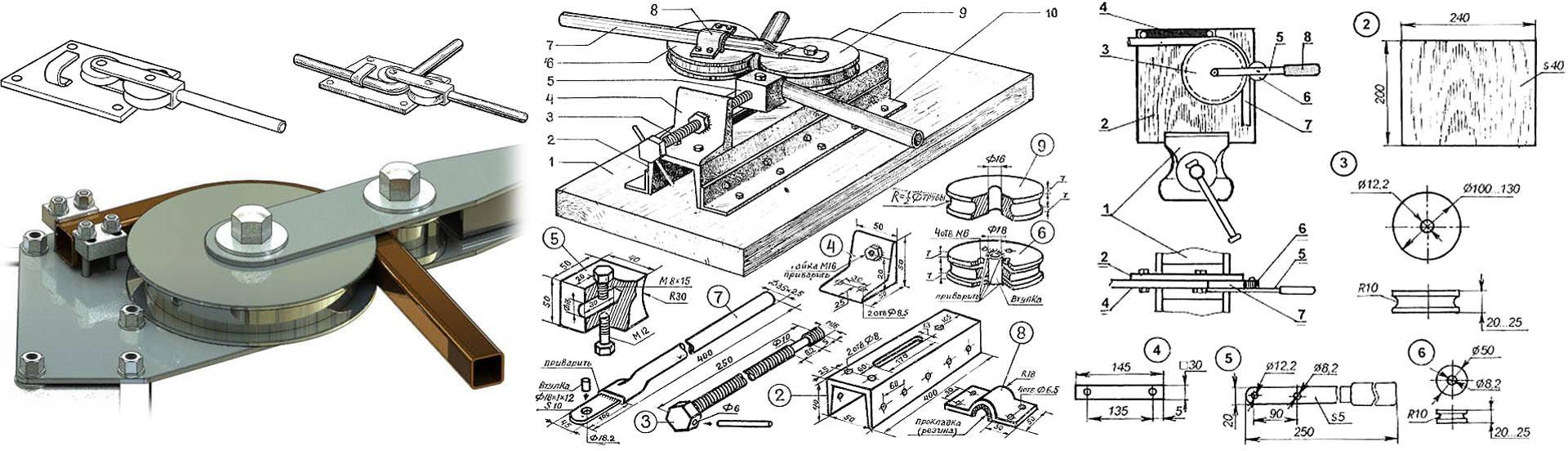

Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

• изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
• по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
• для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
• на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Гибочная насадка для тисков своими руками

Здравствуйте, уважаемые самоделкины! Эта статья будет интересна тем, кто работает с металлом. Данная самоделка изготовлена автором канала «автореаниматор».

Это — очередная версия гибочного станка, а точнее гибочная насадка для тисков. Она имеет небольшие габариты, поэтому удобна для маленьких мастерских, хотя ее возможности весьма широки. С ее помощью можно гнуть стальные полосы, медные трубки, стальные прутки. Все зависит от модификации и размеров. Можно даже миниатюрную сделать.

Итак, проект автор решил делать после того, как ему прислал дружественный канал «гаражные махинаторы» целую коробку подшипников различных размеров.

Подшипники открытого типа, то есть, они предназначены для работы в масляной среде. Либо же наоборот, без смазки.

Итак, автор сделает что-нибудь в стиле «мужского спиннера». У автора имеется вот такой станок, при помощи него можно согнуть различные виды металлопроката в дуги, кольца и тому подобное. Но это устройство уж очень большое и громоздкое. Вот и решил автор сделать нечто аналогичное, но поменьше. Естественно, чтобы перейти к изготовлению насадки, нужно сходить на «центральный склад». Проще говоря — единственная новая вещь в этом проекте — подшипники.

Итак, материалы. Стальные полосы, не менее 6мм толщиной. Стальные прутки, диаметром чуть более центрального отверстия в подшипнике, стальной уголок, подшипники. Если будете повторять — все размеры зависят от Ваших задач.

Инструменты. 1. Токарный станок. 2. Сварочный аппарат. 3. Болгарка, зачистные круги и обычные по металлу. 4. Тиски. 5. Дрель или сверлильный станок, правда автор обошелся токарным.

Процесс изготовления. Первым делом, все заготовки стальных полос и уголков очищает от ржавчины при помощи болгарки с зачистным диском.

Нарезает полосы и уголки той же болгаркой с диском по металлу. Кроме оснований, а их будет два, изготавливает круглые стойки для подшипников, тут уже без токарки сложновато будет. Сначала точит почти в размер внутреннего диаметра подшипников резцом.

И подгоняет до точного диаметра уже напильником.

Подшипники оделись замечательно.

Осталось проточить основание стойки и срезать ее. Следующая стойка, процесс виден с другого ракурса, действия те же. Из стального листа изготовил пластины, разметил и сверлит на токарном станке отверстия для стоек.

Снимает с них фаску.

Получаются вот такие базы.

Устанавливает в них стойки. Сварил основы и стойки, а так же уголки с основами.

Забивает подшипники на стойки. И, зажимая в тисках, пробует согнуть стальную полосу. Все получилось. Следующим этапом приступает к изготовлению прокатного вала. Протачивает в болванке отверстие под внешний диаметр подшипника. Подшипник садится плотно, это то, что нужно. Устанавливает прокатный вал на центральную стойку. Внутри него находятся три подшипника. Садится очень плотно, немного помогает молотком. Приваривает ручку к валу.

Немного испытаний перед покраской. Стальную полосу скручивает в несколько колец без проблем Прямо как часовая пружина получается. Обе части насадки покрашены. Как же собирается насадка? Очень просто. И уже в собранном виде устанавливается в тиски.

А вот и долгожданные испытания. Стальной пруток. Медная трубка.

Стальная полоса, здесь не несколько колец, это цельная полоса.

Из заготовок, которые уже сделал автор, будут изготавливаться подставки и подвески для цветочных горшков. Возможности насадки позволяют создавать не только кольца. Можно изготовить спираль, изменяя степень прижима в разных частях полосы или прутка. Так же можно делать двусторонние завитушки, кузнецы их называют «доллар».

Модифицировать эту насадку можно и нужно, Например, увеличив высоту стоек и количество подшипников, заготовку можно будет подавать под углом к основанию. Тогда можно добиться эффекта 3D «пружины» или спирали. Короче говоря будет где разгуляться Вашей фантазии.

Вот такую полезную насадку для тисков изготовил автор. Рекомендует сделать такую же и Вам. Всем хороших идей и полезных самоделок!

[media=https://www.youtube.com/watch?v=O-LtcMN274Q]

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструмент из профильной трубы

Трубогиб сделанный на заводе, конечно, избавит от необходимости тратить время на изготовление, но он стоит приличных денег, поэтому самостоятельное изготовление трубогиба сэкономит немало денег.

К тому же, помимо существенной экономии, есть возможность сделать именно такой агрегат, который нужен для выполняемой необходимых задач.

И это далеко не все преимущества от трубогиба, сделанного собственными руками:

• Инструмент получится надежным, так как для его изготовления будут применяться только самые качественные детали, подобранные лично.
• Габариты трубогиба будут такими, какие нужны для удобства. При покупке заводского изделия, обычно, покупают что-то среднее между функционалом и размерами.
• Изготовленный собственноручно инструмент даст полное понимание его устройства, что будет полезно для его будущего обслуживания и ремонта.

Самодельный роликовый трубогиб

С помощью подобного инструмента можно провести точную гибку труб под углом 180 градусов с малым радиусом. Точный радиус определяется диаметром трубы по специальной таблице. Для регулировки радиуса рекомендуется заменить опорный ролик. Такую операцию нужно предусмотреть при создании самодельного трубогиба.

Важный параметр устройства заключается в длине свободного конца от точки крепления до зоны изгиба

Если изгибание трубы осуществляется в любой точке по длине, обращать внимание нужно только на диаметр трубы и радиус изгиба

Если вы намерены создать продуктивный прибор в домашних условиях, обратите внимание на базовые чертежи и фото заводских моделей. После тщательного изучения соответствующей информации можно приступать к разработке технологической схемы и дальнейшего изготовления. Чтобы не брать весь опорный ролик, можно обойтись его половиной — сегментом

В таком случае инструмент станет максимально лёгким и сохранит свои возможности

Чтобы не брать весь опорный ролик, можно обойтись его половиной — сегментом. В таком случае инструмент станет максимально лёгким и сохранит свои возможности.

Различные трубогибы своими руками

Деревянный

Если необходимо согнуть трубу с большим радиусом изгиба, то для этого можно использовать даже деревянный трубогиб, сделанный своими руками. Да, именно из дерева изготавливаются все составные сгибочной конструкции. Понятно, что это будет механизм ручного типа, сделанный своими руками, строением которого даже не предусмотрено наличие прижимного ролика, если он будет использоваться для тонкостенной профильной трубы различного сечения.

Как в любом другом трубогибе, так и в деревянном аналоге должна быть одна из главных деталей трубогиба – башмак. Для его изготовления нужно выбрать доску (желательно из твердой породы дерева), толщина которой превышала бы радиус сгибаемой трубы.

Чтобы было удобно выполнять сгибочные работы, нужно сделать так, чтобы в процессе гибки труба не могла соскочить с башмака. Для этого лучше всего использовать 2 доски одинаковой толщины. Но перед этим нужно обязательно на деревообрабатывающем станке снять по одному двугранному углу на каждой из них.

После этого, сложив доски, образуется своего рода желобок, что будет выполнять функцию башмака, в который потом и будет устанавливаться профиль. Таким образом, главная составляющая будущего инструмента – готовая. Естественно, чтобы гибочный станок получился оптимально точным, необходимо предварительно выполнить чертеж, используя который можно будет избежать различного рода ошибок.

Перед работой с конструкцией, ее необходимо надежно закрепить, а слева – поставить упор. После этого взять трубу, вставить ее между упором и самодельным деревянным башмаком, постепенно сгибать ее таким образом, чтобы она не соскакивала с шаблона.

Такой инструмент позволяет сгибать профиля с большими радиусами изгиба.

Можно, в качестве башмака, пользоваться металлическими упорами-крюками, которые закрепляют по дуге определенного радиуса изгиба. Практичность такого приспособления состоит в том, что радиус можно регулировать, переставив крюки по дуге окружности с другим радиусом.

Гидравлический

Такую конструкцию изготовить своими руками, наверно, наиболее сложно со всех известных, но возможно и даже необходимо, поскольку по силовым возможностям механизм превосходит в несколько раз аналогичные устройства для сгибания труб. Сначала нужно сварить или собрать с массивных профилей надежный каркас.

Для данной конструкции обычно выбирают домкрат на 5 и больше тонн. Желательно, чтобы устройство было разборным, поскольку домкрат пригодится во время автомобильной поездки, например.

Но не всегда удается сделать такое приспособление, да и работа по разборке трубогиба после каждой процедуры со временем будет утомлять.

Поэтому, лучше запастись еще одним (БУ) гидравлическим инструментом, который легко можно приобрести на пунктах авторазборок, автобазах и прочих сегодня не работающих предприятиях. Поэтому, станина должна быть прочной и надежной, поскольку нагрузки во время сгибания труб или профиля будут очень большими.

После этого по краям станины установить ролики на оси и гидравлический трубогиб с самодельным башмаком готов к работе. Когда начнет работать домкрат, то башмак будет осуществлять сильное давление на центр установленной трубы или профиля, что обеспечивает плавный изгиб.

Для профильных труб

Сегодня профильные трубы и изделия из них пользуются большой популярностью. Их можно использовать везде: при строительстве домов, гаражей, теплиц, заборов. Ними пользуются как дома, так и на предприятиях. Они – неотъемлемая часть мебели для школ, больниц, других учреждений. Различного рода садовые лавки из гнутого металла, стулья, столы, калитки и многие другие нужные и полезные вещи также украшают профильные трубы различных сечений: прямоугольных, квадратных, трапециевидных и других конфигураций.

Во многих случаях, нужны согнутые конструкции. Для выполнения этой нелегкой процедуры применяется специальное приспособление – самодельный трубогиб для профильной трубы, который каждый может сделать в домашних условиях.

1 Конструкция трубогиба и необходимые материалы

В строительной практике в разное время использовалось множество разнообразных моделей гибочных станков, отличающихся между собой как конструктивным устройством, так и принципом работы. Однако лучше всего зарекомендовали себя роликовые трубогибы, в сравнении с аналогами они отличаются большей эффективностью и простотой эксплуатации.

Конструкция такого станка состоит из следующих элементов:

• 3 ролика — два из которых фиксированы, а положение третьего можно регулировать по вертикали, изменяя тем самым радиус изгиба трубы;
• ось вращения, на которой крепятся ролики;
• приводной механизм, состоящий из шестеренок, соединяющих их цепи и ручного рычага;
• несущий каркас, на котором закреплены все вышеуказанные элементы.

Отметим, что трубогиб для профильной трубы обязательно нужно оснащать стальными роликами. Деревянные и полимерные ролики подойдут для работы с пластиковыми трубами, для металлического профиля их прочностных характеристик будет недостаточно.

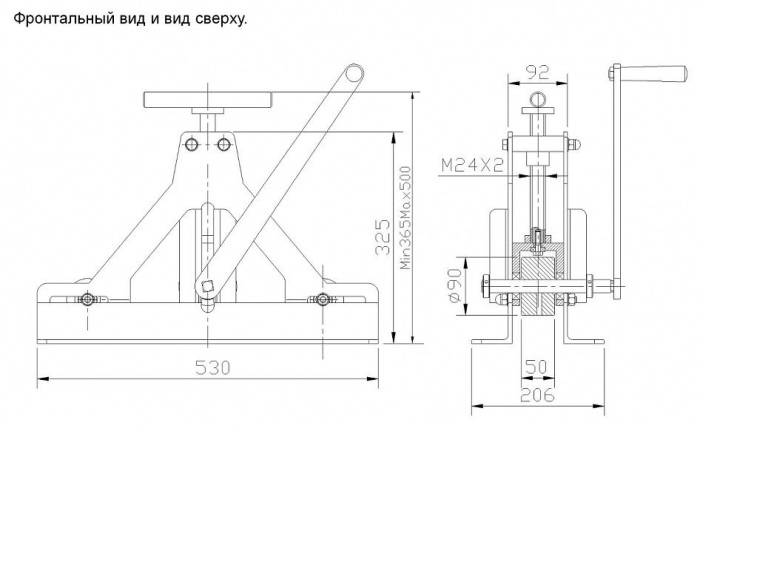

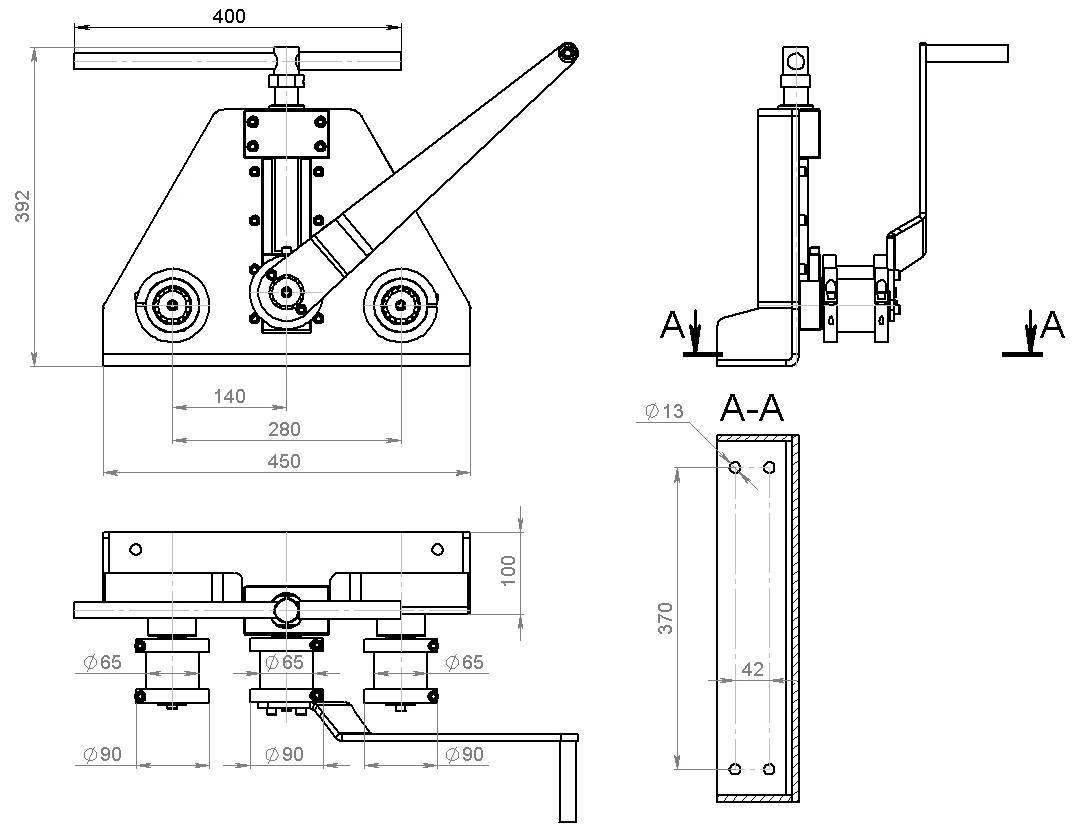

Схема трубогиба с размерами

Подобные трубогибы работают по принципу прокатки — это наиболее щадящий метод изгиба, при реализации которого вероятность излома профиля сводится к нулю. Для гибки трубу необходимо уложить на два нижних ролика и опустить верхний так, чтобы создать на нее давление, после чего с помощью ручного рычага ролики приводятся во вращение и начинается гибка. Процесс повторяется до тех пор, пока конструкции не будет задан требуемый радиус либо угол изгиба.

Чтобы сделать такой трубогиб своими руками вам потребуются следующие комплектующие:

• стандартный автомобильный домкрат;
• 3 стальных валика;
• квадратный профиль для каркаса;
• пружины;
• цепь и ручка для привода;
• втулки, металлическая пластина либо швеллер для опоры станка.

Для изготовления рамы необходимо брать профиль 20*20 с толщиной стенки не менее 5 мм. Диаметр валиков подбирается по ширине их внутреннего паза, руководствоваться необходимо максимальным размером труб, с которыми вы планируете работать.

1.2 Как сделать трубогиб — пошаговая инструкция

Чтобы сделать трубогиб своими руками вам потребуются такие электроинструменты как болгарка (с отрезным и шлифовальным кругом), сварочный аппарат и шуруповерт. Все металлические элементы станка рекомендуем предварительно покрыть антикоррозийной грунтовкой, таким образом вы значительно увеличите срок его эксплуатации.

Самодельный трубогиб для профильной трубы

Размеры станка приведены на вышеуказанной схеме, его сборка выполняется по следующему алгоритму:

1. Обрезается подходящий по длине кусок швеллера, который будет использоваться в качестве опорной пластины для каркаса.
2. Далее на токарном станке вытачиваются обоймы для подшипников внутри роликов и к опоре вертикально приваривается два отрезка уголка высотой 10-15 см.
3. Монтируется основная несущая платформа под валики из аналогичного швеллера, длина которой короче длины нижней пластины на 10 см.
4. В крайней части верхнего швеллера высверливается сквозное отверстие, в котором на резьбовую втулку монтируется отрезок верхнего швеллера недостающей длины. Под отрезком устанавливается домкрат, который упирается подъемником в регулируемую пластину.
5. К верхней части каркаса привариваются 3 ролика, которые устанавливаются в подшипниках. Для поднятия боковых роликов над поверхностью пластины используется уголок, центральный поднимается на большую высоту посредством прямоугольного профиля.

6. В отверстие центрального ролика устанавливается ось вращения, к которой приваривается приводная ручка, после чего вал цепью соединяется остальными роликами. Изготавливать самодельный трубогиб без цепи, оставляя приводным только один ролик, не рекомендуется, так как в таком случае возможно снижение КПД работы из-за пробуксовки профиля при прокатке. На приводном рычаге лучше всего делать проворачивающуюся ручку.

Сделать хороший трубогиб своими руками — недостаточно, еще необходимо научиться правильно работать с таким оборудованием. Существует два метода гибки — холодный и горячий. Холодный является наиболее простым в реализации, но при этом  очень грубым методом, поскольку он оставляет на профиле видимую деформацию в месте, где в трубу вдавливался ролик в начале процесса (вся остальная часть профиля  гнется ровно).

Однако холодный метод при работе с особо толстостенным профилем применять достаточно проблематично, так как он требует значительных трудозатрат. Тут оптимально подходит горячая гибка, которая предполагает нагрев участка трубы в зоне начального воздействия, что позволяет значительно увеличить ее пластичность. В качестве источника огня лучше всего использовать паяльную лампу.

Более сложные варианты. Вальцовочное приспособление

Если вы задумались над вопросом, как сделать самому трубогиб для профильной трубы, то можете выполнить вальцовочный инструмент. Такая установка может получиться стационарной или переносной. Привод будет обеспечиваться мускульной силой или посредством электродвигателя с редуктором.

Такой трубогиб работает по следующему принципу. Профильная труба будет опираться на упоры-катки, между которыми располагается опорный ролик. Он будет давить на заготовку. По горизонтали протягивается профиль, по заданному радиусу происходит попутное изгибание. Ролики могут быть цилиндрическими или с проточкой, это зависит от характеристик и размера заготовки.

Широкий и плоский профиль можно прокатывать по ровным каткам, тогда как высокий и узкий предусматривает необходимость наличия направляющих проточек. Наиболее распространены универсальные ролики. При необходимости на цилиндрическое основание можно надеть бортики-шайбы, которые будут выполнять роль направляющих.

Самые простые трубогибы обычно выполняются именно по такому алгоритму. Инструмент можно использовать для профильных труб любых размеров, а при сборке не потребуется дорогостоящих элементов. Все детали вы сможете найти у себя в гараже или сарае. Исключением выступают лишь вальцы. Домашние мастера используют ручной привод, ведь скорость при таких работах не требуется. Но если вам необходимо создать внушительный погонаж гнутой трубы, следует использовать механизацию. Для этого применяется цепной редуктор и дрель. С их помощью вы сможете выйти на промышленной уровень производства профиля гнутого типа. Сложность изготовления при этом вас не должна пугать. Необходимые комплектующие вы тоже сможете найти довольно просто. Кроме того, услуги по изготовлению заготовок обходятся дорого, поэтому вы сможете сэкономить средства при изготовлении самодельного устройства.

За основу простого трубогиба вы можете взять промышленное электрооборудование, которое было списано. Опорными роликами выступят части двухвального редуктора, который распиливается пополам. Понижающую часть необходимо соединить с трехфазным электромотором, на котором переделывается механизм под однофазное питание. Он будет выполнять роль пуска.

Валы синхронизируются мотоциклетной цепью и шестернями, которые позаимствованы у байка. Упорный ролик будет работать благодаря жигулевскому ромбовидному домкрату. Такое приспособление настолько удачно, что по производительности лучше заводских аналогов. Затратами здесь выступят лишь расходы на услуги сварщика.
