Вентиляционный фасад – устройство конструкции

Разнообразие облицовочных материалов

Из разнообразия предлагаемых на строительном рынке материалов, какие выбрать вентилируемые фасады – определяется эксплуатационной необходимостью и пожеланиями владельца частного дома. Рассмотрим популярные варианты:

1. Композитные панели изготавливают из многослойного алюминия с внутренней прокладкой полиэтилена высокого давления. Декоративную окраску наносят горячим запеканием 2-3 слоя. Преимущество – малый вес, срок эксплуатации больше 20 лет. Недостаток – высокая стоимость.

Композитные панели

2. Линеарные панели изготавливают из оцинкованного металлопроката с нанесением защитного полимерного слоя и декоративного цвета. Преимущество – бюджетная цена. Минус – малый срок эксплуатации 15 лет, образование коррозии на участках с поврежденным покрытием.

Линеарные панели

3. Керамогранит изготавливают искусственно методом прессовки и обжига состава из белой глины, песка, пегматитов, полевого шпата. Внешний вид плит имитируют под фактуру натурального камня с полированной и матовой поверхностью. Преимущество – прочный вентилируемый фасад из керамогранита прослужит до 100 лет. Недостаток – сложный и дорогой монтаж.

Фасадный керамогранит

4. HPL-панели изготавливают из пластика, бумажного волокна и клеевых составов. С подсистемой соединяют клеевым или механическим способом, оставляют компенсационные зазоры 4 мм для тепловых расширений. Плюс – недорогая облицовка со сроком эксплуатации 20 лет. Минус – слабое противостояние к деформации, механическим повреждениям.

HPL-панели

5. Фиброцементные плиты изготавливают прессованием волокнистого наполнителя с бетоном до толщины 6-12 мм. Цвет придают окрашиванием лицевой стороны или всего изделия. Преимущество – прочная отделка доступной стоимости. Недостаток – массивный вес усложняет монтаж, увеличивает давление на фундамент. Срок эксплуатации 15 лет.

Фиброцементные плиты

6. Терракотовые панели изготавливают методом экструдирования и обжига глины. Внешний вид напоминает керамическую плитку толщиной 18-40 мм. Преимущества – срок эксплуатации 100 лет, скрытый монтаж предусмотренным на панелях профилем без видимого крепежа. Минус – высокая стоимость.

Терракотовые панели

7. Фасадные кассеты изготавливают из листового алюминия толщиной 2 мм. Декоративное покрытие выполнено полимерным цветным слоем, где оттенок подобран из палитры RAL. Плюс – легкие, устойчивые к коррозии кассеты прослужат 50 лет. Минус – высокая стоимость, для монтажа нужны профессиональные навыки.

Фасадные кассеты из алюминия

8. Металлокассеты считаются аналогом алюминиевых кассет, но изготавливают элементы из оцинкованного металлопроката с цветным полимерным покрытием. Плюс – бюджетная стоимость. Недостаток – нужны профессиональные навыки для монтажа, малый срок службы около 15 лет.

Металлокассеты

9. Натуральный камень изготавливают методом нарезки плит размером до 2500х2500 мм. Преимущество – прочная красивая облицовка со сроком эксплуатации 100 лет. Минус – большой вес, сложность монтажа при помощи пропилов и кляммеров, высокая стоимость.

Фасадный натуральный камень

10. Клинкерную плитку изготавливают из керамики с ограничением высоты 250 мм, ширины 500 мм. Узор создает имитацию, будто отделан вентилируемый фасад под кирпич с красивыми швами. Преимущество – премиум отделка сроком эксплуатации 100 лет. Недостаток – высокая стоимость, сложность монтажа.

Клинкерная плитка

11. Для облицовки частного деревянного дома силовой каркас чаще собирают из бруса. Отделочным материалом используют фасадную доску или искусственные панели, имитирующие брус или бревно.

Фасадная доска

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Совет от автора

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

• Простота и удобство сборки.
• Широкий ассортимент различных декоративных отделок.
• Малый вес конструкции, которая не оказывает влияния на несущую стену.
• Возможность проведения монтажа в любое время года и в различных климатических условиях.
• Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
• Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

• Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
• Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
• Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
• Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
• При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

https://youtube.com/watch?v=BdCBQKH8cAA

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

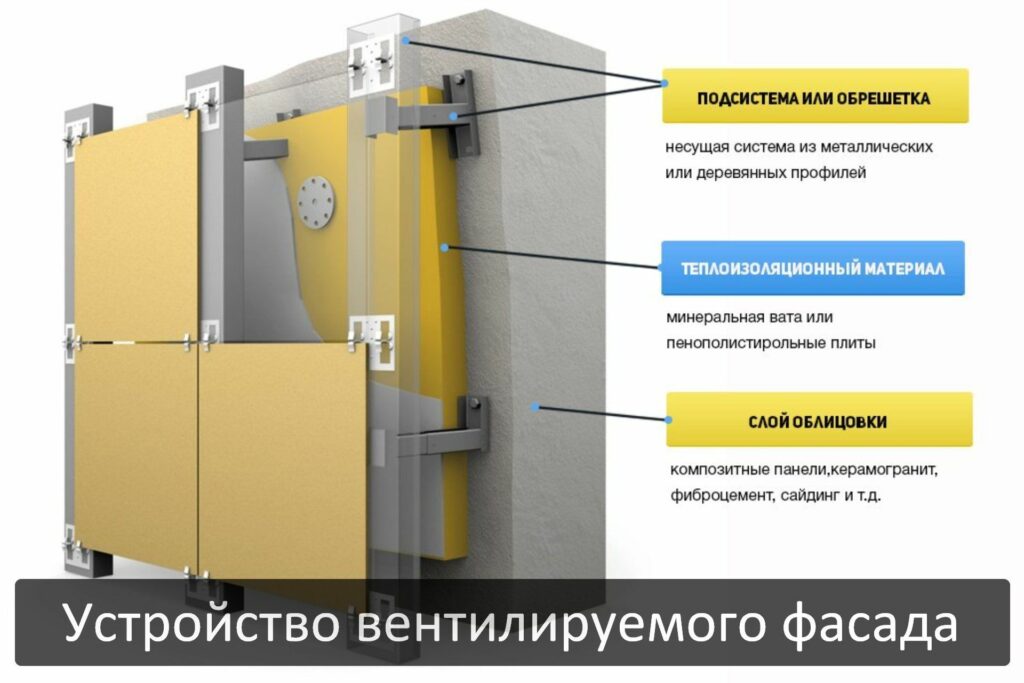

Вентилируемый фасад – устройство системы

Вентилируемый фасад – универсальная многослойная система утепления ограждающих конструкций с обязательным вентиляционным зазором в 30-50 мм для беспрепятственной циркуляции воздуха по направлению снизу вверх. Благодаря вентиляционному зазору из стенового «пирога» удаляется водяной пар, образующийся в каждом жилом доме. Иными словами, вентфасад не только защищает стены от агрессивной внешней среды, но и обеспечивает оптимальный влажностный режим, продевая срок службы строения.

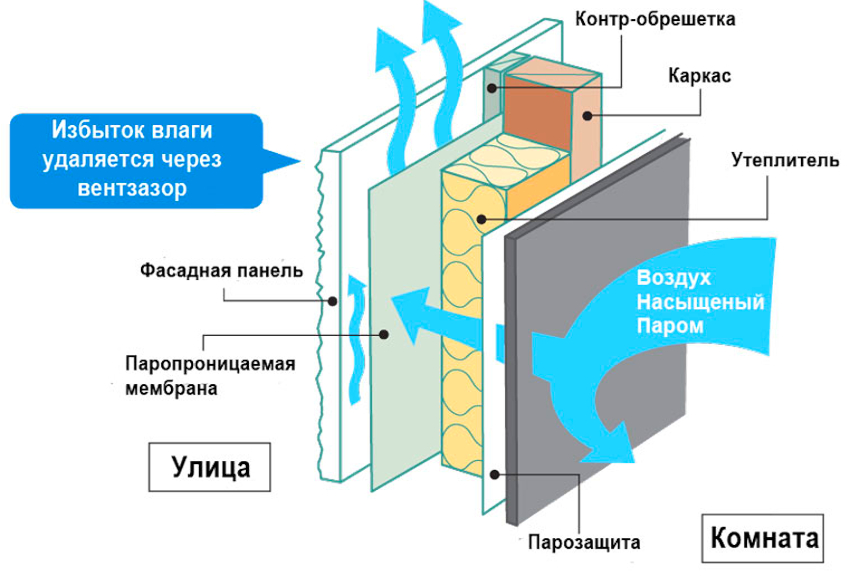

Система вентилируемого фасада обычно состоит из следующих слоев:

В качестве утеплителя в вентфасадах обычно используются плиты каменной ваты, так как этот материал сочетает минимальную теплопроводность с гидрофобностью, негорючестью и отсутствием усадки. Проходя сквозь волокна, пар выпадает на внешней поверхности плит в виде конденсата и выветривается – изоляция поддерживается в сухом состоянии и не теряет теплосберегающих свойств. Привлекает и простой монтаж – враспор, без дополнительной фиксации механическим или клеевым способом. Система вентфасада включает и мембрану, закрывающую утеплитель от ветра и влаги, но она многих смущает своей горючестью.

Можно обойтись и без штукатурного слоя.

Производители утеплителей разрешают не устанавливать мембрану поверх утеплителя на вентфасаде. И с этим согласны проектировщики. И заказчики, которые умеют слушать аргументы.

• На невысоких объектах тяга в вентзазоре минимальная, поэтому выдувания волокон утеплителя не будет.
• Этой тяги достаточно, чтобы снимать влагу с утеплителя. В нормально сделанном фасаде экран закрывает от потоков воды. Такого просто быть не должно. А влага практически всегда конденсат.
• Сплошной экран фасада, кроме керамогранита на кляммерах, сам является хорошей ветрозащитой. И сдерживает прямой воздушный напор на стену здания.

Именно это мы всегда пишем проектировщикам с просьбой пересогласовать пирог фасада, убрав гидроветрозащитную мембрану. И они это делают.

Если же контур проницаем для разного рода «соседей», без защиты могут возникнуть проблемы.

Без пленки у меня птички очень портили утеплитель, поэтому пришлось установить. А так разницы не заметил.

Когда горючесть мембраны критична и вентфасад с закрытым контуром (софиты, решетка/сетка), то на частном доме можно обойтись и без защиты, хотя в типовом конструктиве этот слой присутствует.

Вентфасады востребованы как при отделке общественных зданий, в том числе и многоэтажных, так и частных домов до трех этажей. Это обусловлено вариативностью, так как функционал и характеристики системы зависят от компоновки, а визуальное разнообразие дает возможность вписаться в любой дизайн. Ограничением может стать состояние основания – если речь о реконструкции дома с солидным «стажем» и стены ветхие, фасадная система должна быть облегченной. Это не повод отказаться от вентфасада в принципе, но придется максимально точно просчитать все нагрузки и подобрать соответствующую подсистему, крепеж и облицовку.

Приемка надзорными органами и заказчиком

№	Показатель:	Допустимые отклонения:
1	Отклонения от проектного положения разбивочных осей и высотных отметок
1.1.	Отклонение от проектного положения разбивочных осей	+/-  10
1.2.	Отклонение от проектного положения высотных отметок	+/-  10
2	Отклонения от проектного положения направляющей
2.1.	Отклонение от вертикальности или горизонтальности в плоскости стены	3
2.2.	Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены	1
2.2.	Отклонение от проектного расстояния между соседними направляющими	20
2.3.	Отклонение от соосности смежных по высоте направляющих	2
2.4.	Отклонения от проектного зазора между смежными направляющими	+5;  -0
2.5.	Уступ между смежными по высоте направляющими	4
3	Отклонения от проектного положения фасада и его элементов
3.1.	Отклонение от вертикальности	2 на 1м длины
3.2.	Отклонение от плоскостности	5 на 1м длины 5 на 1 этаж
3.3.	Уступ между смежными листами	4
4	Отклонения от проектного размера и положения зазора между листами или кассетами
4.1.	Отклонение от проектного размера зазора	+/- 2
4.2.	Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла)	2 на 1м длины
4.3.	Отклонение от проектного положения крепежных элементов	5

Устройство вентилируемого фасада

Вентилируемые фасады пользуются популярностью, которая объясняется довольно просто:

1. Появляется возможность сделать дополнительное утепление стен.
2. Скрыть некрасивые поверхности.

Из чего же они сделаны и как производится монтаж? Об этом и пойдет речь в данной статье.

Общие сведения

Вентилируемый фасад – это своего рода пирог из нескольких слоев. На стене дома закрепляется минераловатный утеплитель, следующий слой – супердиффузная мембрана, поверх нее обрешетка. Последним слоем является облицовочный материал.

Главное требование к конструкции – наличие воздушного зазора между финишной обшивкой и теплоизоляцией. При таком устройстве воздух циркулирует, поэтому влага, благодаря устремляющимся наружу потоков теплого воздуха, удаляется. В первую очередь улучшается тепло- и звукоизоляция, дополнительно появляется возможность разнообразить оформление жилья, поскольку в качестве облицовки могут использоваться разные материалы:

• блок-хаус,
• сайдинг,
• керамогранит,
• камень (искусственный и натуральный) и т.д.

Еще одним достоинством фасадов является «сухая» установка. Проводить ее можно в любое время года. Дом при этом может быть недавно построенным, а может быть старым.

Ремонт фасада прост – поврежденная деталь меняется на новую. Если монтаж был произведен правильно, вентилируемый фасад прослужит десятки лет. Также нужно учитывать, что при большом количестве выступов на здании (балконы, изломы и т.д.) установка фасада обойдется в немалую сумму.

К недостаткам вентилируемого фасада можно отнести наличие воздушного зазора, который способствует распространению огня в случае пожара.

Важность правильного монтажа

Технология имеет много преимуществ, но гарантированы они только тогда, когда монтаж осуществляется специалистами высокой квалификации. Если правила установки не будут соблюдены, то существует возможность закупорки воздушных зазоров. Это может произойти из-за выпавшего утеплителя или открепившейся мембраны. Также возможно намокание или искривление материала.

Устранение дефектов будет очень дорогостоящим. Чтобы проблем с фасадом не возникло, нужно очень тщательно выбирать строительную организацию, проводящую монтаж. Обязательное условие качества – наличие гарантийного и сервисного обслуживания, а также оптимальный подбор материала, который зависит от климатических условий и архитектурных характеристик здания.

В первую очередь устанавливается каркас, который примет на себя вес облицовки. Крепить его можно на:

• бревно,
• доски,
• деревянный брус,
• камень,
• кирпич,
• бетон,
• любого вида блоки.

Обрешетка выбирается исходя из веса и типа облицовки.

Если каркасная система деревянная, то в этом случае толщина утеплителя должна быть максимум 5 см.

Если планируется укладка более толстого слоя теплоизоляции или в качестве облицовки используются керамогранитные плиты, камень или металлокассеты, то обрешетку делают из металлических оцинкованных профилей и кронштейнов. Каркасная система из металла используется и в том случае, когда утепление не планируется, а нужно только замаскировать неровное и некрасивое основание. В этом случае кронштейны-подвесы крепятся к стене, а к ним крепятся направляющие профили. Для утепления после монтажа кронштейнов устанавливается теплоизоляция. Жесткие плиты вставляются в каркас или крепятся к стене тарельчатыми дюбелями. Монтируется теплоизоляция в один-два слоя.

Теплоизоляционным материалом может быть каменная вата или утеплитель на основе стекловолокна. Когда монтаж плит произведен, их нужно защитить, закрепив паробарьер, благодаря которому водяные пары будут выводиться наружу, а вот обратно влага проникнуть не сможет. Крепление мембраны производится либо к стене при помощи тарельчатых дюбелей, либо к каркасу. На следующем этапе направляющие профили крепятся так, чтобы образовался воздушный зазор не менее 2,5 см. Последний шаг – это монтаж на каркасную систему облицовочного материала.

В системе вентилируемого фасада воздух должен циркулировать беспрепятственно.

Устройство вентилируемого фасада Общие сведения по устройству вентилируемого фасада.

Как выбрать походящую конструкцию?

От правильного решения зависит прочность и долговечность фасадов. В первую очередь нужно выбрать подсистему. Различают три вида:

• алюминиевые;
• из нержавеющей стали;
• из оцинкованной стали.

Первый вариант отличается легкостью, что позволяет использовать плиты в высотном строительстве. Недостаток алюминиевой подсистемы заключается в низкой температуре плавления. Оцинкованная сталь — лучшее решение для натурального камня, керамогранита и фиброцемента. Подсистема отличается доступной стоимостью, что и делает ее популярной. Фасады из нержавеющей стали стоят на порядок дороже, подходят для облицовки зданий высотой более 50 метров. Такая подсистема сможет прослужить до 70 лет.

Следующий момент — выбор утеплителя. Изоляционный слой должен иметь низкий показатель теплопроводности, благодаря чему сокращается потеря тепла в здании. Чаще всего вентфасад утепляют минеральной ватой или пенополистиролом. Первый материал имеет высокую огнестойкость и экологичность. Второй вариант отличается более высокой стоимостью, однако с ним проще работать на большой высоте.

Изоляционный слой крепится на внешнюю стену здания посредством клеевого состава или грибовидных дюбелей. Можно использовать два вида крепления одновременно. Выбор толщины зависит от того, что вы хотите получить в итоге. Минимальный показатель, как правило, составляет 100 мм. Для северных регионов проводится укладка двух слоев.

При выборе также стоит учитывать условия эксплуатации. Основополагающим фактором является климатическая нагрузка на облицовку и погодные условия. Большое значение имеет дизайн. Цвет, фактура, материал — все должно гармонично сочетаться между собой.

Алюминиевые фасадные панели

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

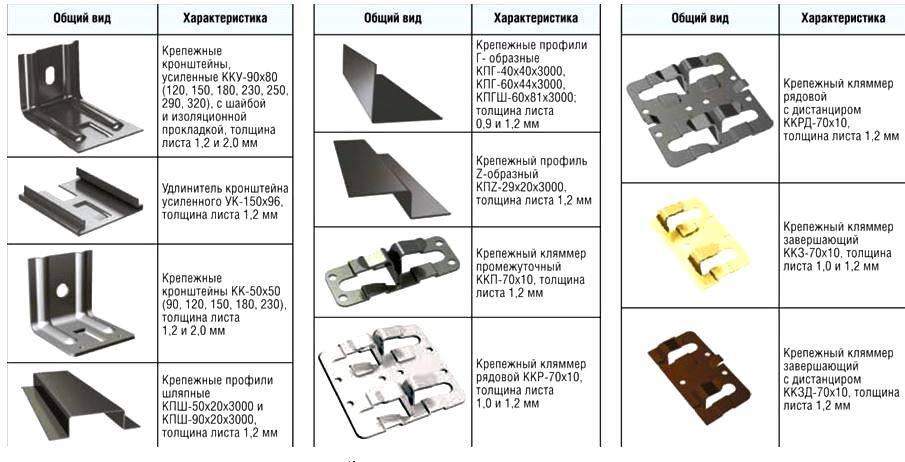

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

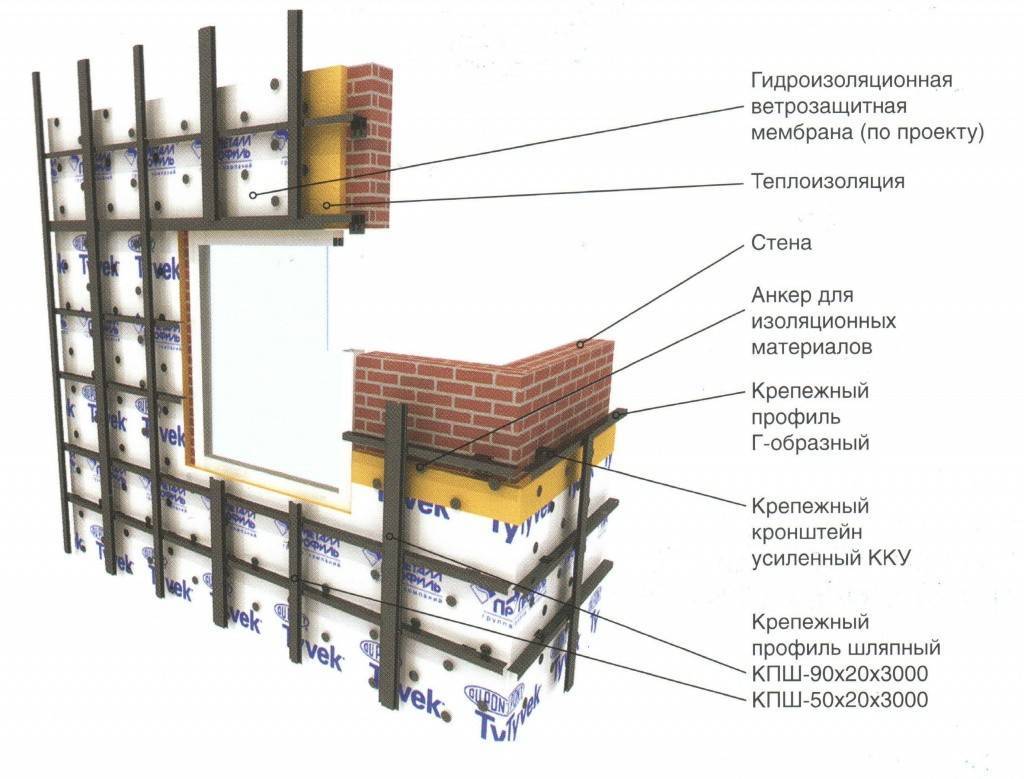

Общая схема монтажа каркаса для фасада

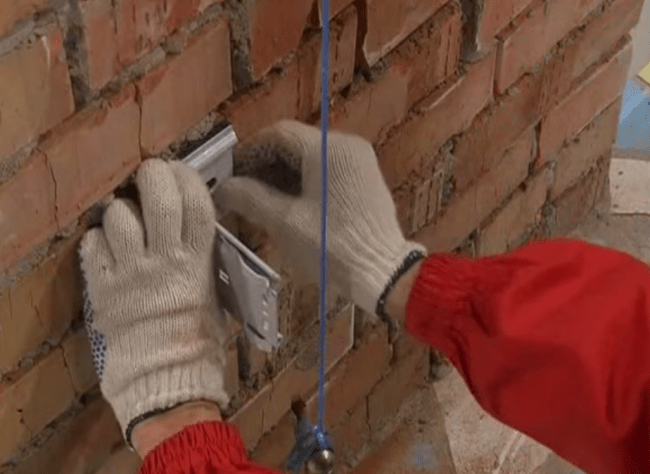

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Утепление конструкции

Монтируя вентфасад, чаще всего в качестве утеплителя используют минеральную либо базальтовую вату. Основным моментом в этом вопросе является ее защита от влаги. Если этого не обеспечить, то после промерзания утеплитель станет негодным к использованию и понадобятся значительные финансовые затраты, чтобы восстановить вентилируемый фасад.

Вату обязательно нужно помещать в специальные влагонепроницаемые «мешки» либо приобретать уже готовые базальтовые или минеральные плиты, защищенные пленкой. Крепится утеплитель в полость, образованную каркасом. Для надежного монтажа используют клей и пластиковые дюбели.

ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ КЕРАМОГРАНИТА

В отличие
от традиционной керамики, керамогранит специально создан для наружного
использования. Это материал, который благодаря высокой прочности и
морозоустойчивости прекрасно выдерживает влияние внешних факторов.

Вентилируемый фасад из керамогранита привлекательно выглядит и требует минимального ухода. Толщина плит
составляет до 12 мм.
Фиксация осуществляется с помощью анкеров, болтов или кляммеров.

Навесной Вентилируемый Фасад из Керамогранита

Облицовочные
элементы из керамогранита могут иметь различную форму. Также в одном фасаде
возможно комбинировать вертикальное и горизонтальное размещения панелей.

Предназначение и устройство

Навесные конструкции внешней отделки многоэтажных домов пользуются все большей популярностью среди горожан. Вентилируемый фасад в МКД представляет собой панельную конструкцию, отличительной чертой которой является наличие воздушной прослойки между внешней поверхностью стены и облицовкой. Современные утеплители, которые используются при монтаже, позволяют значительно сократить финансовые затраты на отопление.

Кроме того, это замечательный способ оригинально украсить свой дом, замаскировать недочеты и выделить его среди других построек.

Вентфасад состоит из:

1. Металлической основы (каркаса), которая закрепляется на несущей стене особым способом, когда между поверхностью стены и облицовочной плитой остается воздух;
2. Утеплителя (например, минеральной ваты);
3. Облицовочных блоков.

Благодаря тому, что вентфасад изготовлен из прочных водоотталкивающих материалов, предохраняющих здание от температурных колебаний и сырости, он обладает защитными качествами. При попадании некоторого количества влаги между стеной и блоком ее впитывает в себя дренажная прослойка.

Срок службы навесной конструкции – не менее 25 лет, а если она изготовлена из керамогранита – 50 лет.

Замечательные термоизоляционные свойства позволяют стенам оставаться прохладными даже в жару, в связи с чем и внутренние помещения не перегреваются, не создавая тем самым неудобств жильцам.

Понравятся большинству людей и звукоизоляционные качества фасада, благодаря которым он выдерживает большой уровень шума. При наличии двойного стеклопакета можно изолировать себя от городского шума в условиях отдельно взятой квартиры.

В состав материалов, из которых изготовлены панели, входят пожаростойкие вещества, предохраняющие от возгорания.

Какие способы монтажа пвх мембран существуют?

Существует несколько способов монтажа ПВХ мембран, в зависимости от конкретной задачи и условий применения. Некоторые из них:

1. Механический монтаж. При этом способе монтажа мембрана крепится к основанию с помощью металлических креплений, которые в свою очередь закрепляются в основание с помощью шурупов или анкерных болтов. Этот метод хорошо подходит для монтажа на металлические, железобетонные или деревянные основания.

2. Клеевой монтаж. При таком методе монтажа мембрана крепится к основанию с помощью специального клея. Этот способ часто применяется при монтаже на бетонные поверхности.

3. Сварочный монтаж. Этот способ монтажа применяется при монтаже на крыши сложной конфигурации, где механический и клеевой методы монтажа затруднены. При сварочном монтаже мембраны соединяются между собой с помощью специальных сварочных аппаратов.

4. Комбинированный монтаж. К этому способу относится монтаж мембраны с применением двух или более из вышеперечисленных методов. Например, механический монтаж может комбинироваться с клеевым или сварочным монтажом для достижения наилучшего результата в соответствии с особенностями конкретного объекта.

Выбор метода монтажа ПВХ мембраны зависит от множества факторов, включая тип основания, климатические условия, форму крыши и требования к надежности и долговечности кровельного покрытия. Рекомендуется обращаться к профессионалам для выбора оптимального метода монтажа и установки ПВХ мембраны.

Деревянная обрешетка (и первая, и вторая – из бруска) для утепленного вентилируемого фасада, если утеплителя 50 мм.

В том случае для первой (основной) обрешетки нужен брусок 50х50 мм, с шагом 60 см. Первая обрешетка крепится к стене саморезом по дереву 75 мм или 90 мм – если стена блочная, и дюбель + саморез 75 или 80 мм, если стена кирпичная.

Вторая обрешетка выполняется из  бруска 40х30 мм.

Вторая обрешетка крепится к первой саморезом по дереву 45 мм. Шаг саморезов 50 см.

Утеплитель вставляется в распор между брусками первой обрешетки. При необходимости можно его дополнительно закреплять грибками.

Первая обрешетка с вставленным между ее брусками утеплителем закрывается супердиффузионной мембраной. Мембрана крепится строительным степплером. Стыки мембраны проклеивать необязательно, стык выполняется с нахлестом10-15 см. Затем устанавливается вторая обрешетка, из бруска 30х40 мм, сторона 40- к основной обрешетке.

Вентиляционный зазор в этом случае образуется за счет толщины второй обрешетки (бруска), его величина 30 мм.

КРУТЫЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ — СОВРЕМЕННЫЕ ФРЕСКИ НА ФАСАДНЫХ ПАНЕЛЯХ

В центре Бухареста, столицы Румынии, находится отель Mercure, имеющий крутые вентилируемые фасады с уникальными фресками на фасадных панелях. Четырехзвездочный отель окружен неоклассическими жилыми домами, что сильно повлияло на дизайн его вентилируемого фасада. Отель Mercure Bucharest City Centre можно назвать повествующей архитектурой.

Вентилируемые фасады отеля приняли и переосмыслили архитектурные и символические элементы из непосредственной близости, чтобы переосмыслить и создать свое культурное послание, как городское, так и стилистически последовательное.

Вент Фасады

В отеле используется интересная смесь контрастных материалов из гипса и алюминия в отделке вентилируемого фасада. Алюминиевый композит Dark Grey Alucobond PLUS создает интересное сочетание, демонстрирующее как влияние традиционных концепций здания, так и движение к современным технологиям.

Вентилируемые Фасадные Системы

Архитекторы подражали арочным окнам окружающих зданий, но манипулировали ими в современных прямоугольных версиях. Они повторили одну из основных архитектурных особенностей румынского Атенеума — портику, которая отделена от основного здания и уступила общественному пространству.

Архитекторы также продемонстрировали современные архитектурные приемы, использовав перфорированные фасадные панели и смонтировав их на определенном расстоянии от фасада, создавая внешний вид и ощущение глубины, чередуя свет и тень. Современная фреска служит графическим символизмом и витринами отеля: румынский атенеум и композитор Джордж Энеску. В честь Джордж Энеску названа улица и гостиница.

И Muzeul Naţional George Enescu, и румынский Athenaeum являются историческими зданиями, построенными во французском стиле барокко и неоклассицизма. Влияния этих архитектурных стилей на отель Mercure являются игривыми, пытаясь одновременно вписаться в окружающую среду, а также выделяться.
