Водяное отопление своими руками: схемы, проектирование и монтаж системы водяного отопления в частном доме

Подсоединение к коллекторам

Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Коллектора – это составная часть схемы теплового пола, без которой его выполнение просто невозможно. Их используют минимум два в системе: Подающий коллектор и так называемый обратный. На регулятор подающего коллектора монтируется механизм особого порядка, который позволяет осуществлять регулировку всей системы в автомате и ручном режиме. Основное назначение коллектора обратного типа, это регулировка потока теплоносителя и стабилизации давления во всем контуре.

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

  Протечка соединения внутри бетонного монолита

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Рекомендации по прокладке труб отопления в частном доме

Магистральный трубопровод любой сложности можно выполнить самостоятельно при наличии времени, сил и желания. Однако чтобы полученная теплосеть была надежна, эффективна, долговечна и удобна в обслуживании, необходимо придерживаться следующих рекомендаций.

• При проектировании теплосети направление движения теплоносителя определяют, исходя из планировки дома и его расположения относительно сторон света и розы ветров. Желательно расположить магистраль так, чтобы первыми отапливались те помещения, где необходима наибольшая температура воздуха: детские и спальни, а также, комнаты с двумя и более внешними стенами, помещения с северной и наветренной сторон дома. Завершают контур обычно кухни и другие нежилые помещения.
• Подключаемые к магистрали теплообменники желательно оборудовать байпасами – короткими дополнительными ветками трубопровода, соединяющими подающую трубу с обратной соответственно перед входным и выходным отверстиями батареи. Такое устройство позволит отключить теплоотдающий прибор на время его ремонта или замены, не останавливая всю систему отопления.
• При прокладывании открытым способом рекомендуют соединять элементы трубопровода при помощи разъемных фитингов для простоты проведения ремонтных работ. Если же магистраль прокладывается скрытым способом, все соединения, к которым нет прямого доступа, должны быть неразборными, чтобы в случае разгерметизации не повредить пол, стену или потолок.
• При монтаже теплового контура скрытым способом в каналы в стенах или перекрытиях трубы необходимо утеплить для снижения теплопотерь.
• Допускается монтаж теплосетей из полипропиленовых труб, если отопительный прибор нагревает теплоноситель не выше 80 градусов. При этом скрытым способом такие трубы можно прокладывать только под навесные конструкции. Монтаж в стяжку не допускается.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Выбор котла и радиаторов

При покупке котла нужно учитывать, на каком топливе он будет работать. Ставится котел в специализированном помещении, которое называется котельной. Это делается для безопасности всех жильцов дома.

Современное оборудование можно разместить в любом помещении. Например, это могут быть газовые котлы, имеющие закрытую камеру сжигания, или электрические изделия. Однако если есть возможность поместить его в специальном помещении, то лучше так и сделать.

Современные производители предлагают достаточно большой выбор котлов:

• Это могут быть газовые приборы, которые считаются самыми дешевыми и простыми в эксплуатации.
• Далее идут электрические котлы. Обогрев помещения с их помощью очень дорогостоящий.
• Существуют еще и твердотопливные котлы. Они очень популярны в тех регионах, где происходят перебои с электричеством или газоснабжением.
• Жидкотопливные приборы работают на мазуте или солярке. Однако такие котлы загрязняют воздух.
• Теплый пол поможет хорошо обогреть помещение, однако его установка достаточно дорогая.

Сделав выбор котла, можно приступать к выбору радиаторов. Выбор радиаторов зависит от того, сколько помещений нужно отопить

Очень важно отметить на схеме частного дома то место, где будут установлены радиаторы. Для их подключения можно применить четыре способа. Одним из самых эффективных считается вариант подачи тепла сверху с прохождением его по всей системе отопления

Этот способ обеспечивает равномерное прогревание всего помещения

Одним из самых эффективных считается вариант подачи тепла сверху с прохождением его по всей системе отопления. Этот способ обеспечивает равномерное прогревание всего помещения.

Если это боковое подключение подачи, то радиаторы при этом прогреваются равномерно, но все же в тех из них, которые размещены дальше, уровень подачи тепла ниже.

Последний способ подключения заключается в подаче теплоносителя снизу. Он тоже снижает КПД на двадцать два процента. Но это не критично, и многие все равно выбирают такой способ подключения.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

• Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
• Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
• Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
• Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
• Хранилище под дрова размещают в смежном помещении.
• Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
• Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
• Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

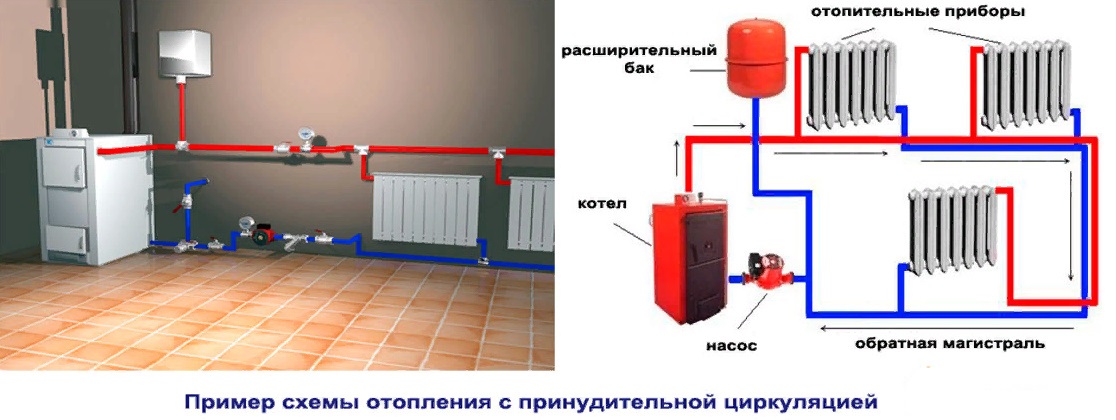

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм.

Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Химический состав воды для отопления

После определения состава теплоносителя, следует привести значение компонентов к показателям, установленным стандартами:

1. Растворенного кислорода не более 0,05 мг/м3. Если кислорода нет, то это хороший показатель.
2. Уровень кислотности (pH) 8,0-9,5.
3. Содержание примесей железа в пределах 0,5-1 мг/литр.

Концентрация взвесей механического типа должна быть нулевой, а вот мелкие мягкие частицы попадаются в любом случае, от них придется избавляться с помощью фильтровального оборудования

Важно просмотреть содержание болезнетворных бактерий, которые ухудшают качество теплоносителя, образуя на стенках внутреннего туннеля пленку

Если вода без солей, но с высокой кислотностью, то носитель спровоцирует образование коррозии, в то же время минимальное содержание солей в жидкости снижает скорость процесса ржавления. Однако избыток солей провоцирует отложения накипи, но при этом естественным путем понижает кислотность теплоносителя, которая приводит к коррозии

Поэтому важно достигать баланса содержания веществ без полного их удаления из жидкости

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.

Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.

Разводка труб отопления

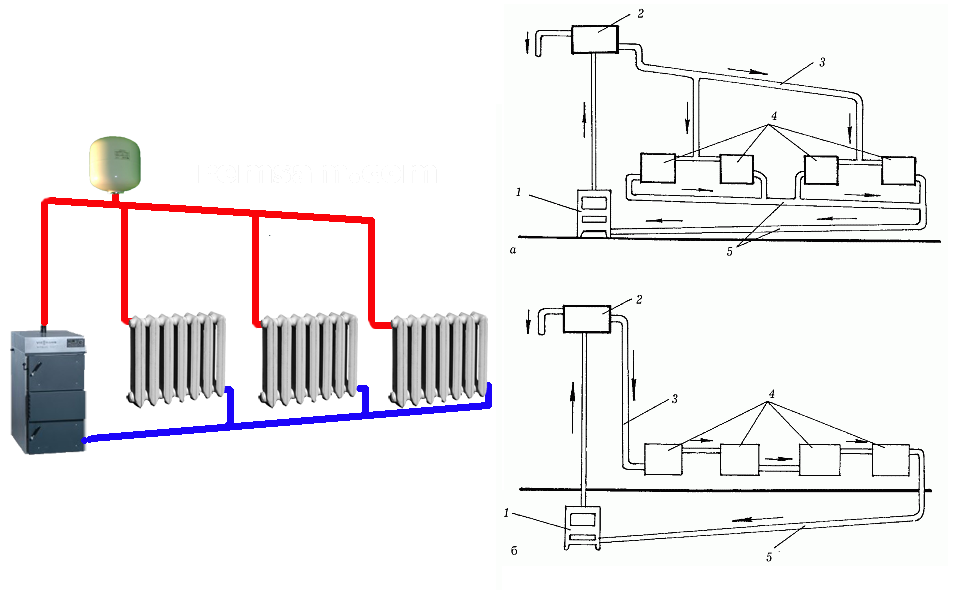

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.

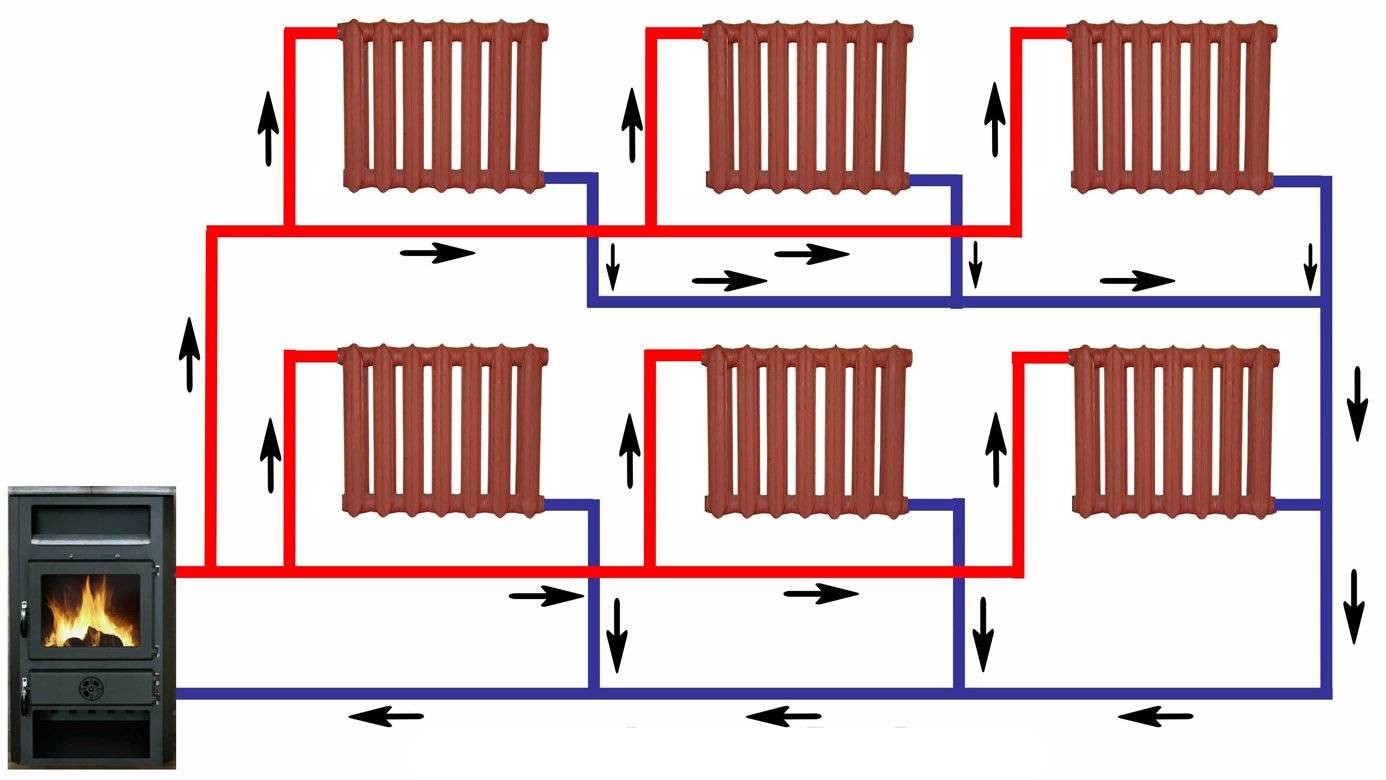

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Инструкция по проектированию систем отопления

Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.

Печь является одним из самых простых способов устройства отопления частного дома

Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.

Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.

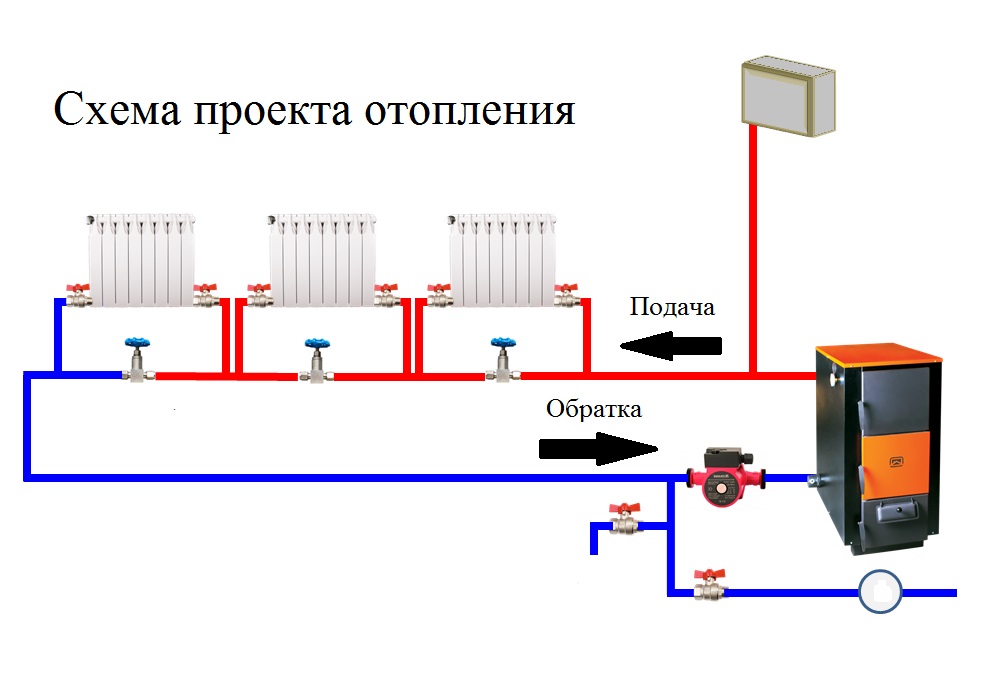

Чертеж системы отопления

Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации. Обязательно необходимо предусмотреть систему защиты дома от возгорания

Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу

Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.

Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.

Карта ветровой нагрузки России

Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого. Просчитать финансовые затраты

Совсем не обязательно приобретать материалы в большом количестве, про запас

Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.

В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию,  во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете,  сколько стоит проект отопления.

https://youtube.com/watch?v=JvkIH_HzwXA

Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если  у сторон нет вопросов и претензий друг к другу, они заключают договор

Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства. Бывает, что специалист выезжает на объект

Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика

Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.

Какие бывают схемы отопления частного дома

Варианта два:

1. Одноконтурная.
2. Двухконтурная схема.

Одноконтурная

Одноконтурная схема только греет дом. Она простая и недорогая. Подойдёт для дома до 100м2. В систему входит:

• одноконтурный котёл;
• однотрубная разводка;
• радиаторы.

Одноконтурный газовый котел

Однотрубную систему можно усовершенствовать двухтрубной разводкой, насосом и вентилями на радиаторах для регулирования температуры.

Если нужно, чтобы отопление грело воду, нужно либо делать двухконтурную систему, либо две одноконтурные.

Второй вариант хорош тем, что летом можно греть воду не повышая температуру в доме, для этого потребуется всего четверть мощности котла.

Двухконтурная

Двухконтурная система греет и воздух в доме, и воду для бытовых нужд. Нежелательно использовать жёсткую воду из скважины, т.к. от неё быстро образуется накипь на деталях обогревателя. Продумывать, сколько будет контуров нужно ещё до покупки котла – для каждой системы свой агрегат.
