Инструкция по монтажу водостока – последовательность действий
Инструкция по монтажу водостока предусматривает поэтапное выполнение процесса сборки.
Первый этап
При помощи шпагата определяем линию, где именно будет проходить желоб, и выполняем установку крюков шагом 60 см, чтобы потом его закрепить с небольшим уклоном или горизонтально, выдерживая между крышей и крайним крюком 15 см. Аккуратно сгибаем кронштейн, передний край ниже заднего на 2 мм.
Второй этап
Выполняем подготовку желоба необходимой длины. Ножовкой отрезаем и зачищаем края напильником. Сегменты соединяем при помощи замков и тут же наносим специальный состав, обеспечивающий герметичность стыков. Между кронштейном и местом соединения должно быть более 10 см.
Третий этап
Осуществляем монтаж заглушек. Накладываем пятимиллиметровый слой клея внутри заглушки. Выдерживаем расстояние в 2,5 см между заглушкой и боковой частью крышки
Далее производим врезку воронки в местах предполагаемого нахождения сливов, беря во внимание расстояние между трубами
В этих точках подвешиваем желоба при помощи кронштейнов. Закрываем стыки муфтами. Повороты монтируем, исходя из проставленных меток.
Четвертый этап
После того, как соблюдены все подготовительные работы, начинаем монтаж водосточной системы. Сегменты соединяем муфтами. На расстоянии 150 см от стены выполняем крепление водостока при помощи хомута с использованием дюбелей и винтов (клей можно не применять), выдерживая расстояние от стены до стока до 8 см. Таким способом можно устанавливать и тройники, если в этом есть необходимость.
На расстоянии не ниже 30 см от грунта приклеиваем отвод. Чтобы конструкция имела эстетичный вид, можно обрезать нижнюю часть слива в уровень со стеной.

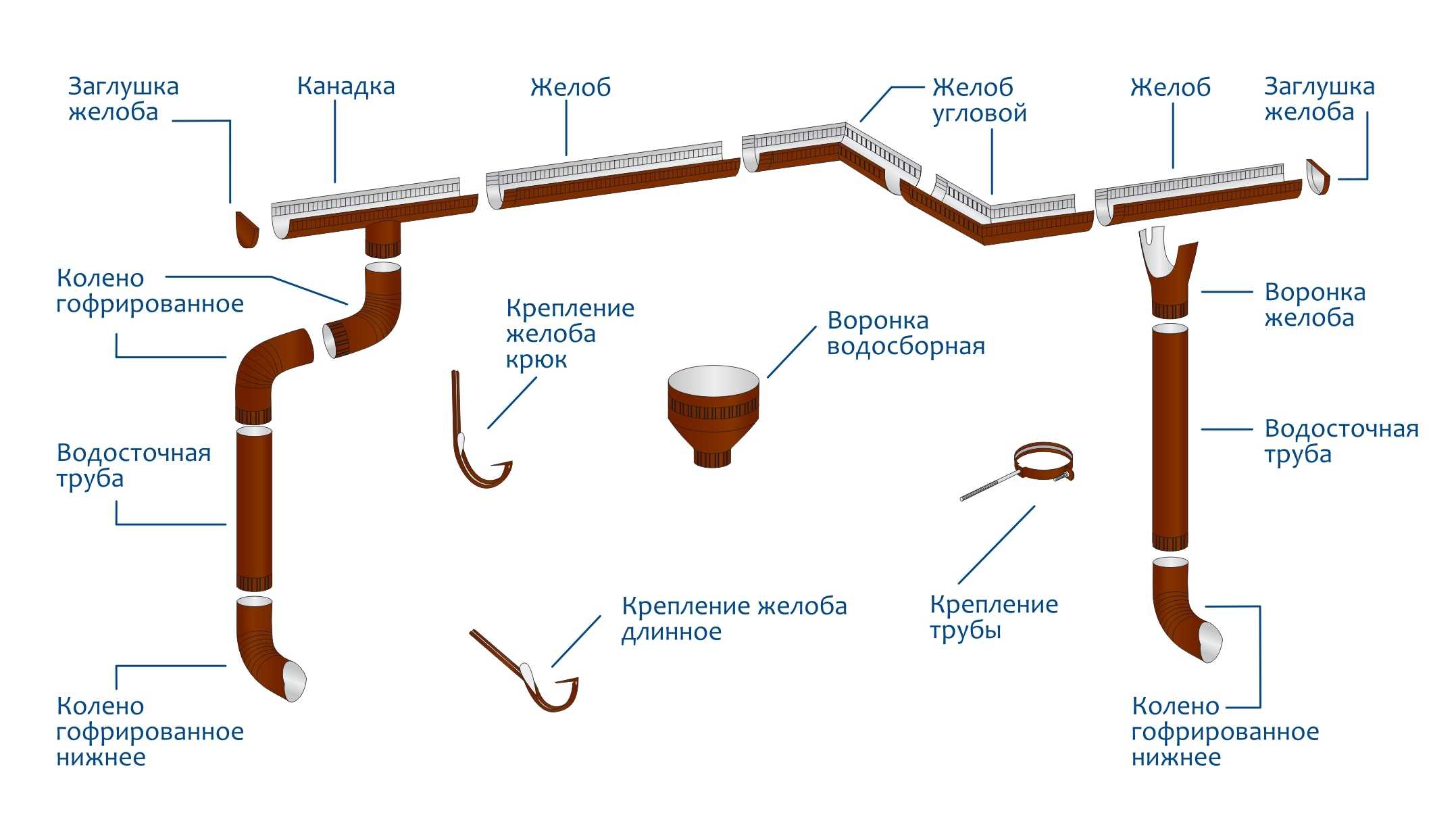

Сборка частей водосточной системы
Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.
Сам процесс сложности не представляет, тем более, если есть инструкция
Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво». Нельзя забывать о таком понятии, как температурная деформация
Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе
Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.
Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.
Монтаж водостоков для крыши своими руками
Инструкция по установке водостоков на крыше — основные моменты:
определить отправную точку. Она находится максимально высоко;
установить кронштейн желоба.
Нюанс. При установке желоба нужно следить, чтобы соблюдался минимальный уклон водостока крыши в 2-3 мм на 1 метр.
уложить и выполнить крепление желоба водостока;
Совет. Части желоба не закрепляются между собой, а укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня осадков. Нахлест позволяет компенсировать расширение металла при нагреве
установить воронку на водосток. Воронка должна располагаться между кронштейнами на самой нижней точке.
Совет. Место под воронку вырезается заранее ножницами по металлу. Использование болгарки не допускается.
соединить воронку с трубой. Если нужно, используются углы (желоб угловой).
Совет. Если труба будет находиться непосредственно возле стены, то стена будет намокать.
зафиксировать водосточную трубу хомутами;
Совет. Расстояние между кронштейнами водостока зависит от веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно составлять не более 1 м.п.
закрепить нижнее колено (отлив) внизу трубы. Его длина зависит от ширины фундамента. Ведь цель монтажа водостока — отвод воды от цоколя дома;
при необходимости выполнить монтаж системы антиобледенения кровли и водостоков.
В этом руководстве приведены основные требования по сборке и установке водостоков своими руками, технология монтажа каждой отдельной системы уникальна.
Рекомендуем ознакомиться с подробным описанием с пошаговой инструкцией по монтажу пластиковой и металлической водосточной системы.
Устройство водостока со скатных крыш — варианты + пошаговые инструкции!
Правильно обустроенный водосток с крыши дома обеспечит надежную защиту фасада строения от негативного воздействия осадков. Водосток предназначен для отведения ливневых стоков и талой воды с крыши, тем самым не давая им стекать по стенам дома и подтачивать фундамент. Устройство водостока со скатных крыш – дело нехитрое, справиться с задачей можно и без вызова специалистов. Рассмотрим, как это происходит на деле.

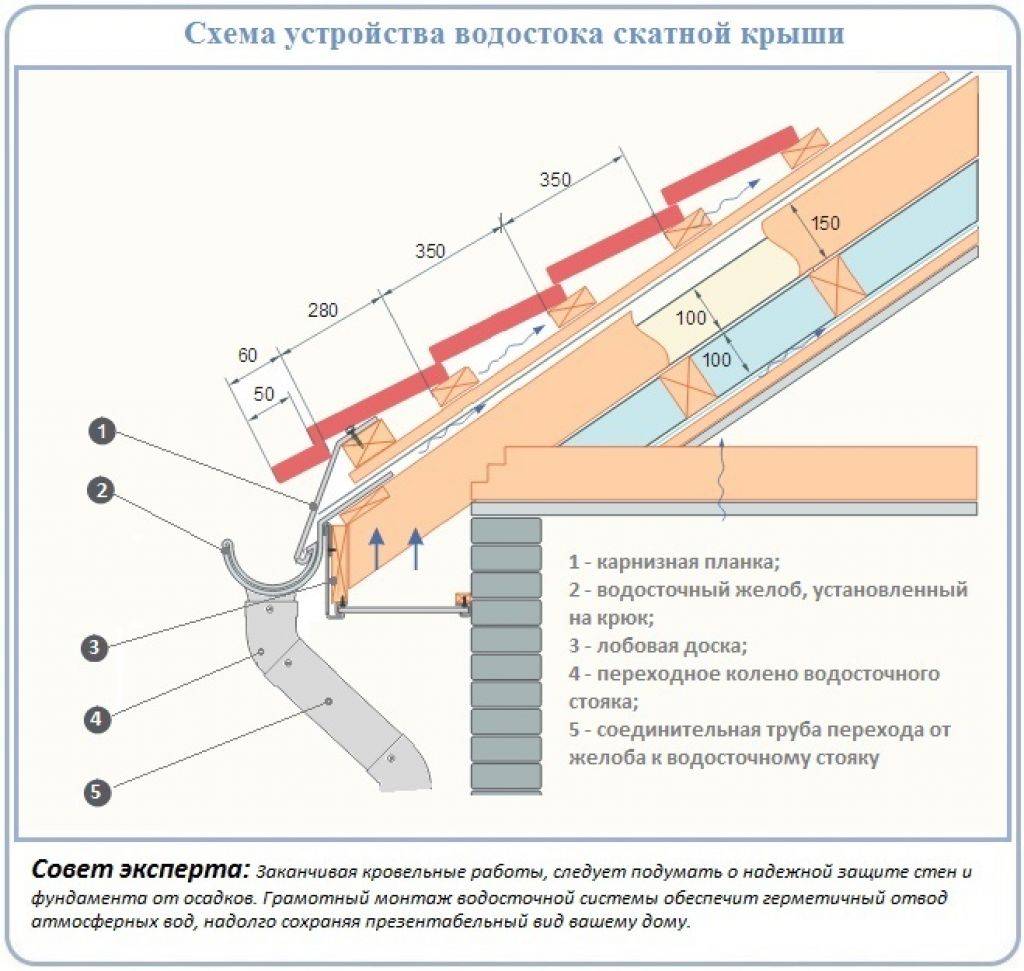

Устройство водостока со скатных крыш
Зачем водосток нужен?
Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом
Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.
Водосточная система из ПВХ
Основные требования к водостоку
В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент.
Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева.
И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.
Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание
На заметку! Система водостока с крыши не всегда выглядит просто или некрасиво. Сейчас можно изготовить составляющие любой формы и даже подогнать их к стилистике всего строения, а значит, они не будут смотреться аляповато.
Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.
Организованный водосток с крыши
Типы водостока
Со скатных крыш водосток может быть организован тремя способами:
- неорганизованный, когда вода естественным путем стекает с кровли под действием силы тяжести, попадая на стены и заливая отмостку;
- организованный внутренний, когда система водоотведения с кровли находится внутри строения;
- организованный наружный, состоящий из труб, желобов и воронок, расположенных на внешней стороне здания.
Организованный водосток схематично
Конструкция внутреннего водостока
На кровлях, имеющих скаты, могут обустраиваться водостоки неорганизованные и наружные организованные. Притом первые используются все реже – строители отдают предпочтение вторым, несмотря на необходимость дополнительных вложений в строительство и проведение определенного ряда работ.
Технология монтажа водостока своими руками
Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.
Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:
- Элементы для слива.
- Водоприемные воронки с решетками.
- Желоб и водосточные трубы.
- Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
- Электрическую дрель.
- Саморезы.
- Клей.
- Рулетку и уровень.
Инструкция по монтажу водостоков:

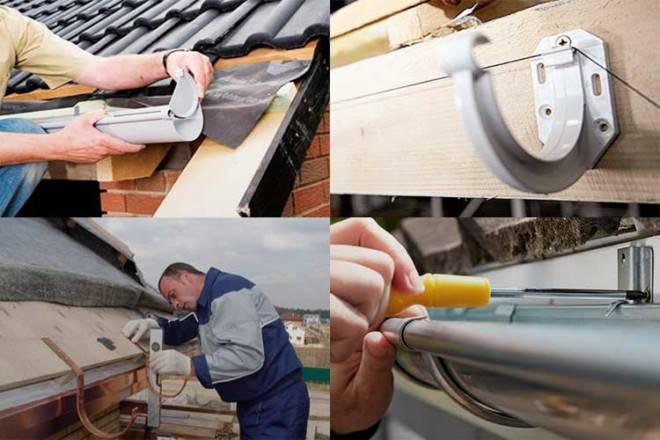

Работы начинаются с установки крайних кронштейнов

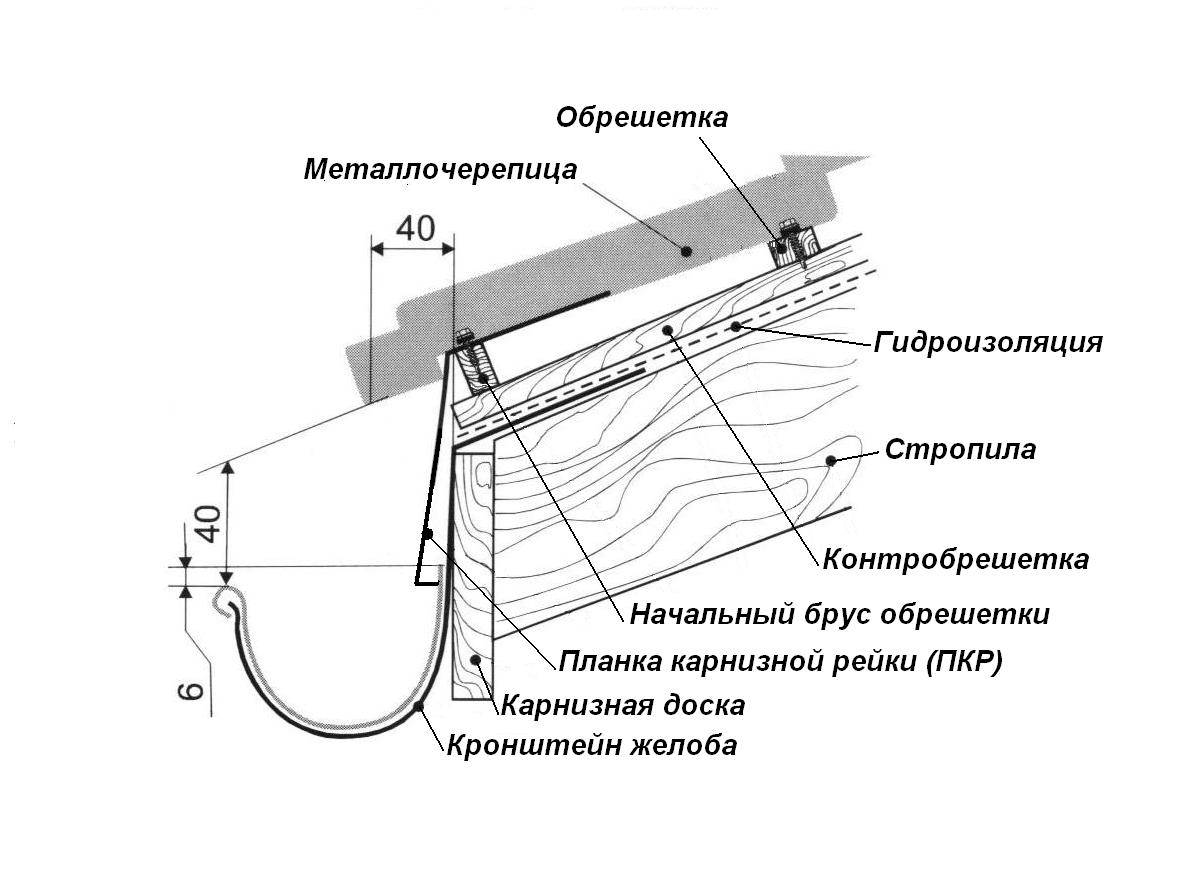

Они могут быть установлены на кровельные стропила или лобовой карниз
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее
Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.
Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.
Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

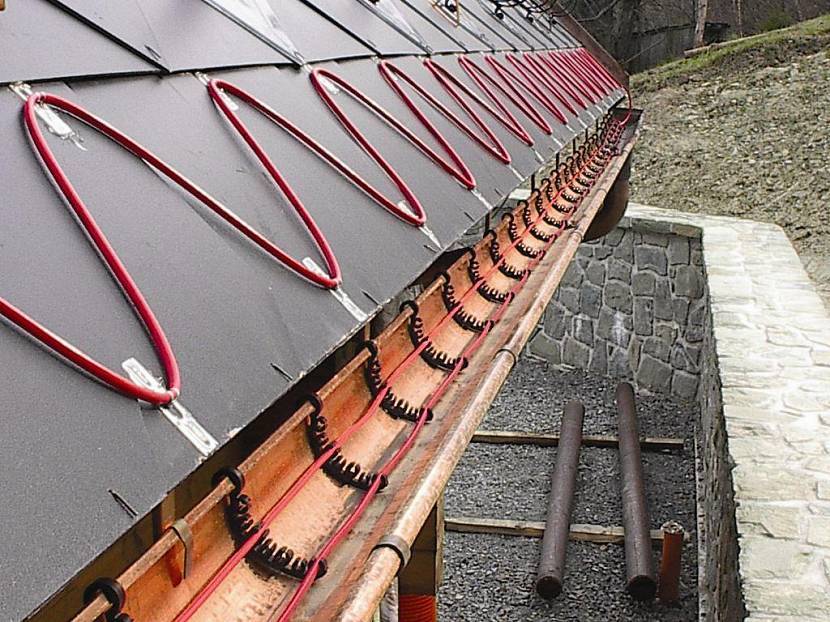

Греющий кабель на свесе крышиИсточник tiu.ru
Как работает система обогрева водостоков показано в видео:
Монтаж водостока. Универсальная инструкция для всех систем

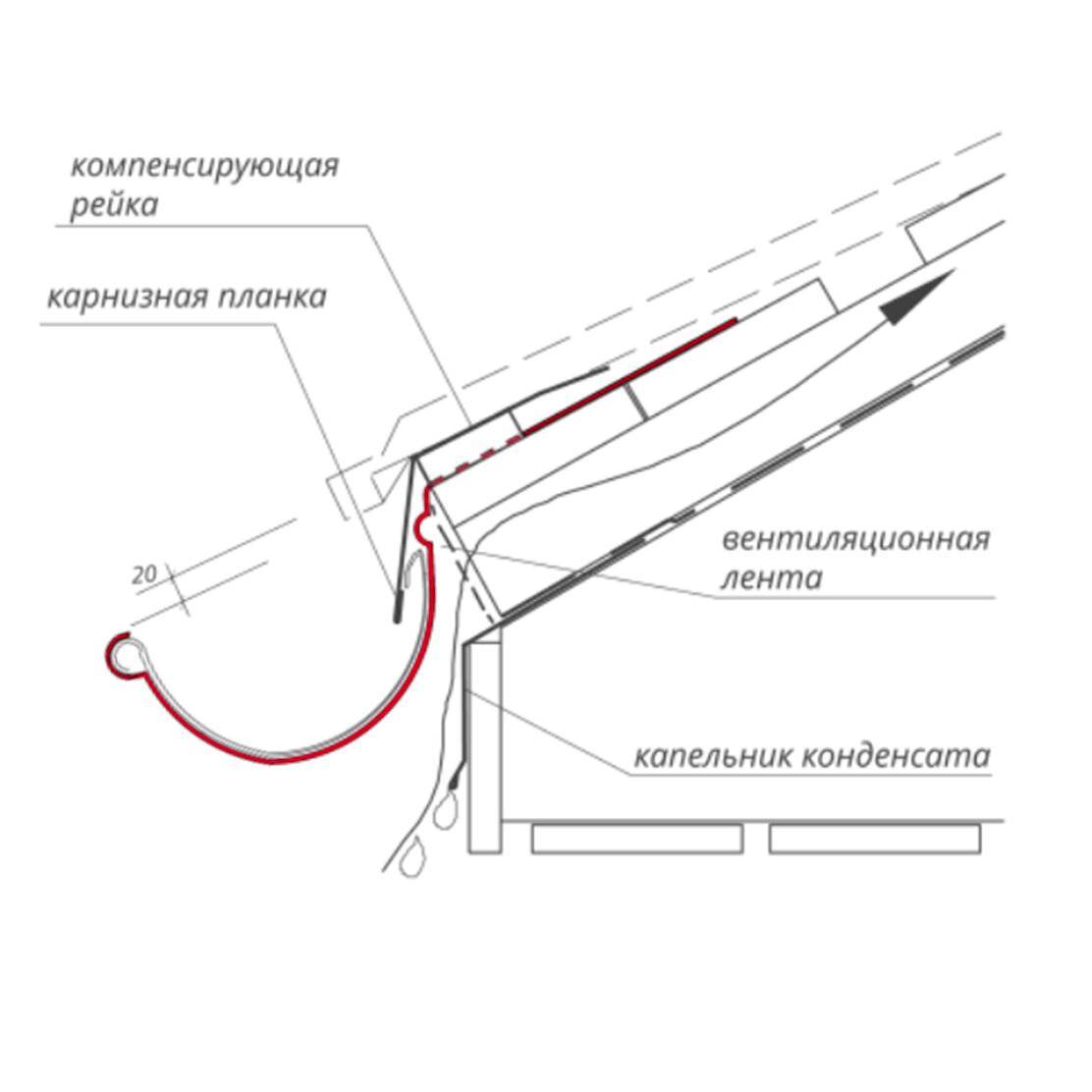

Неправильное расположение желобов водостока относительно свеса крыши может привести к выплескиванию воды мимо системы сбора или переливу и переполнению желоба.
- От обильных или продолжительных дождей никто не застрахован, поэтому выполняя установку своими руками, для того чтобы предотвратить выливание воды на поверхность стены тело желоба монтируют с небольшим уклоном наружу, таким образом, чтобы передний край желоба был чуть (1-1,5 см) ниже чем задний.
- Кронштейны устанавливаются с шагом от 50 до 75 см в зависимости от рекомендаций поставщика системы водостока с незначительным, до 2-4 мм на 1м длины уклоном в сторону воронки, для ускорения стока воды. Крайние кронштейны устанавливаются на расстоянии в 25-30 см. от торца желоба. Если же желоб имеет угловые соединительные элементы, то не более чем 15 см. Желоба с небольшим усилием вставляются в кронштейны, торцы завершают заглушки. Так как многие производители выпускают элементы длиной 3-4 м., их стыковка выполняется специализированными замками или соединительными элементами.
- Если суммарная длина желобов по прямой составляет более 8 м, необходим специальный расширитель, компенсирующий тепловые расширения материала водостока под воздействием солнца.
- В зависимости от места расположения водостока, различаются и места крепления и вид кронштейнов:

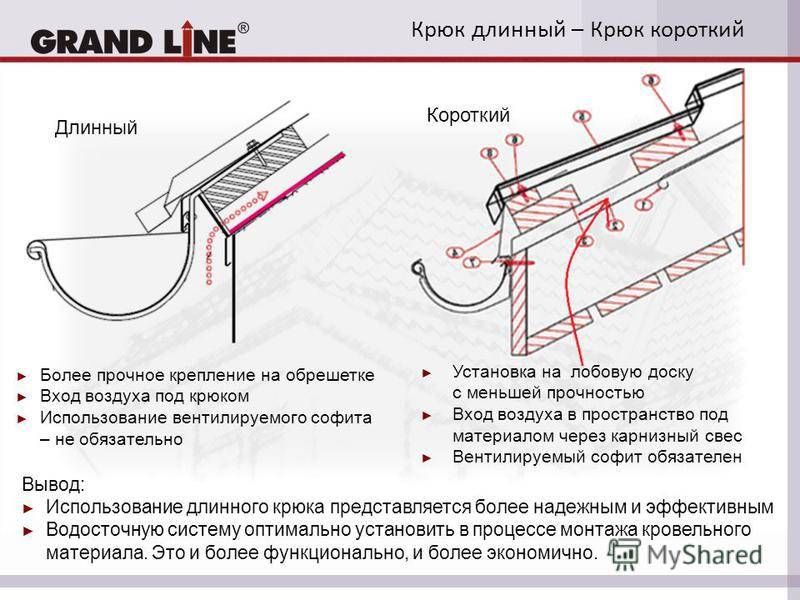

- на стропильную ногу — металлические кронштейны;
- на лобовую (фронтонную) доску — пластиковые кронштейны;
- на готовую кровельную поверхность с настилом — пластиковые или металлические кронштейны с металлическими удлинителями.

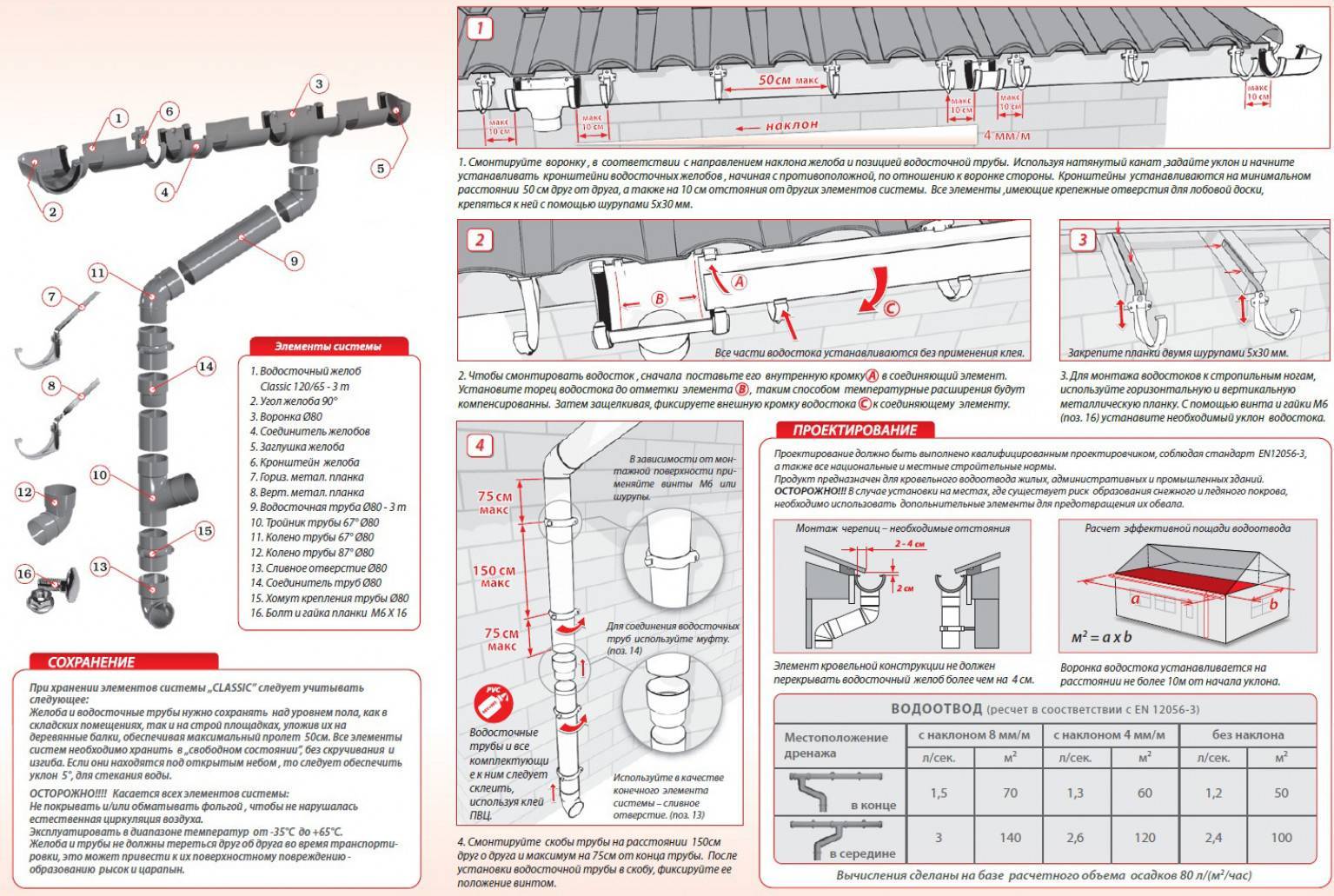

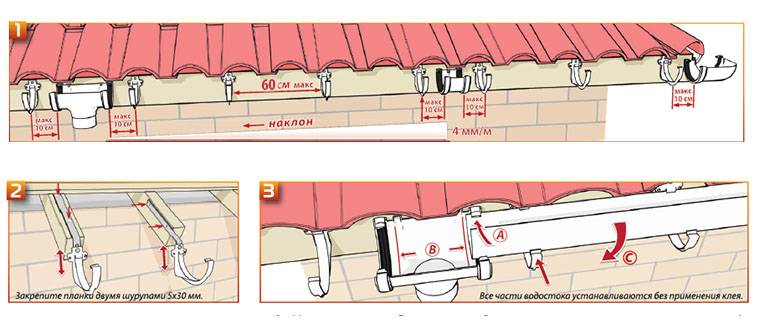

Схема установки кронштейнов
Видео установки кронштейнов:
К установленным в желоба воронкам сверху вниз на специальных хомутах присоединяются водосточные трубы. Монтаж выполняется с применением отвеса для строгого соблюдения вертикальности. Для стыковки труб используются специальные муфты. Монтаж хомута для крепления в месте соединения труб обязателен.
Хомуты механически крепятся в стены с шагом в 1,2-1,5м. Крепеж выбирается с учетом материала стен для обеспечения достаточной несущей способности. В случае пористых материалов стен и большой длины труб иногда анкерное крепление усиливается химическими смесями.
Для того чтобы труба водостока отстояла от стены здания не более чем 2см. к воронке присоединяется отводное колено и фрагмент прямого участка трубы не менее 60 см. для хорошего прохождения потока воды или же воронка располагается непосредственно под свесом.

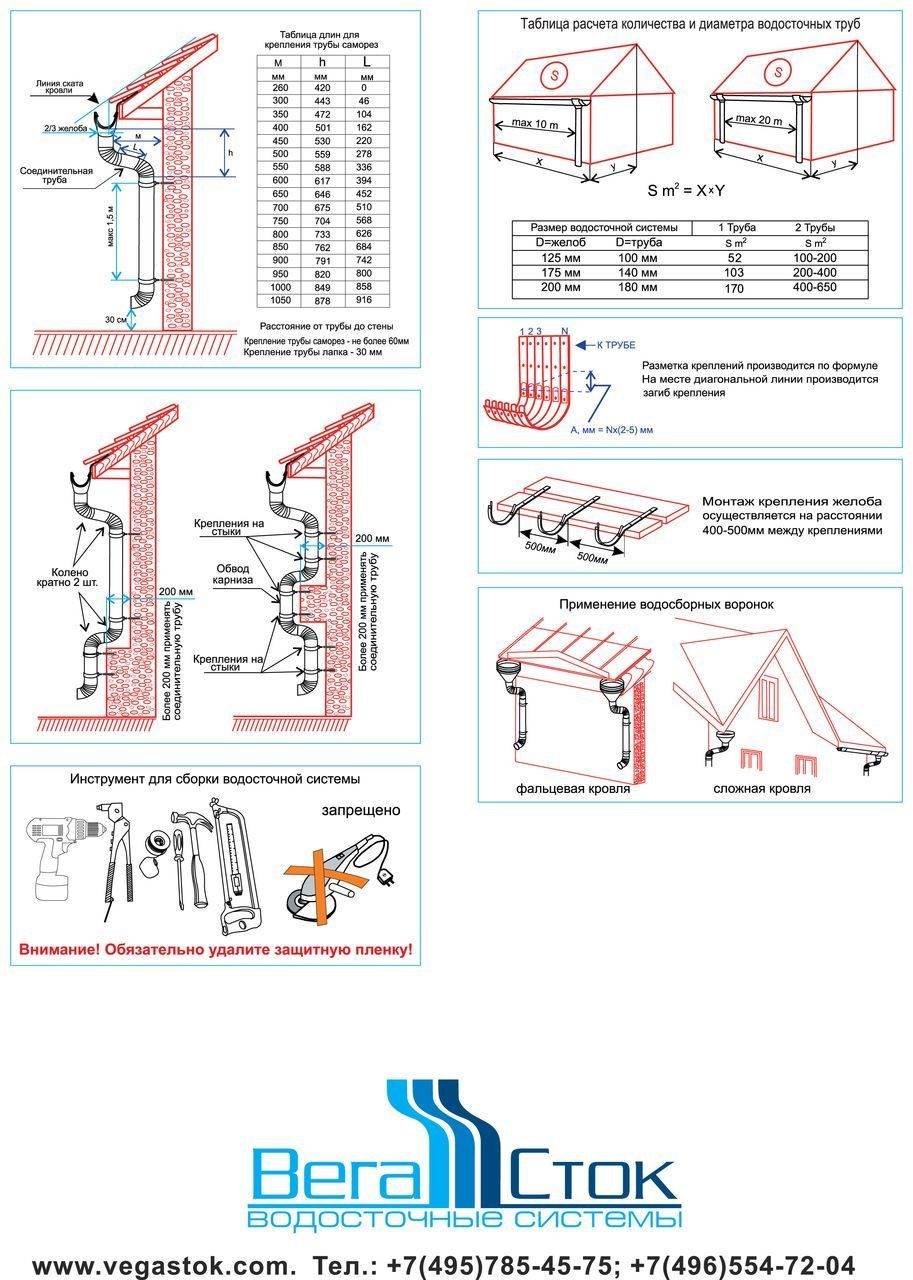

Расположение водостока в зависимости от размера свеса крыши
На нижнюю часть трубы с оптимальным зазором в 30-40 см. от уровня отмостки устанавливается сливное колено.
Благодаря понятной схеме сборки, все операции по монтажу водостоков можно выполнить своими руками.
Видео монтажа водостока. Универсальная инструкция:
Монтаж водостока
Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли
Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)
Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:
Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние
В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.
Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения
Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;
В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;
Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;
После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;
Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.
Советы от профессионалов по монтажу водостока:
- Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
- Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
- Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.
Зачем нужны водостоки?
Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.
Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.
Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.
Монтаж водосточной системы
Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
- на край стропильной системы,
- на лобовую планку карниза,
- на саму кровлю.
Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

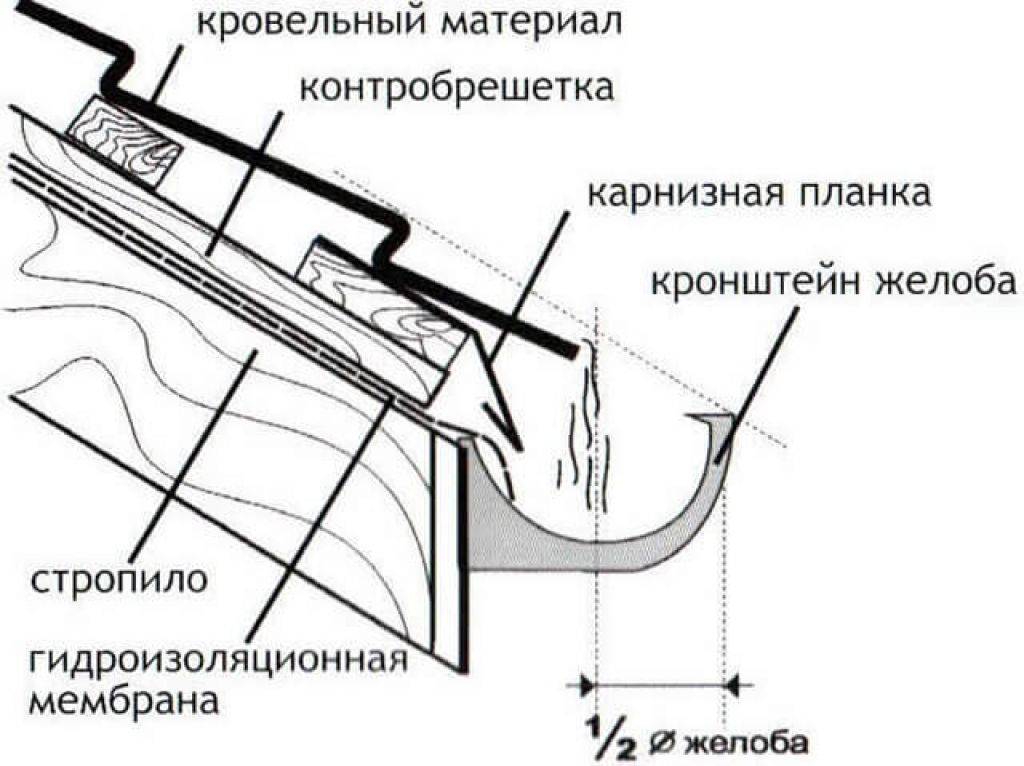

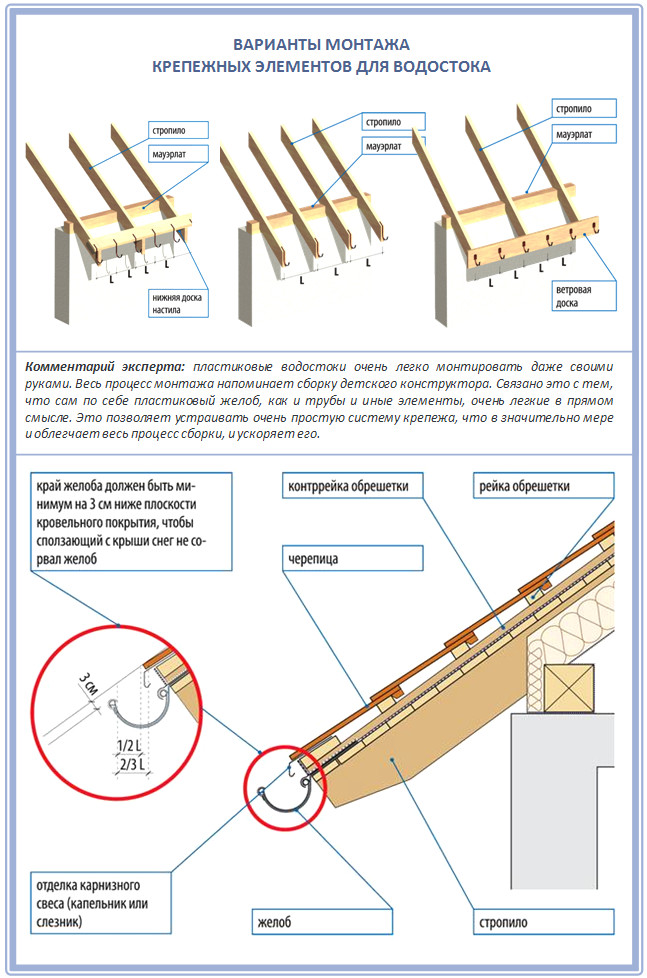

Вариант крепления кронштейнов для водоотливов
- Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).

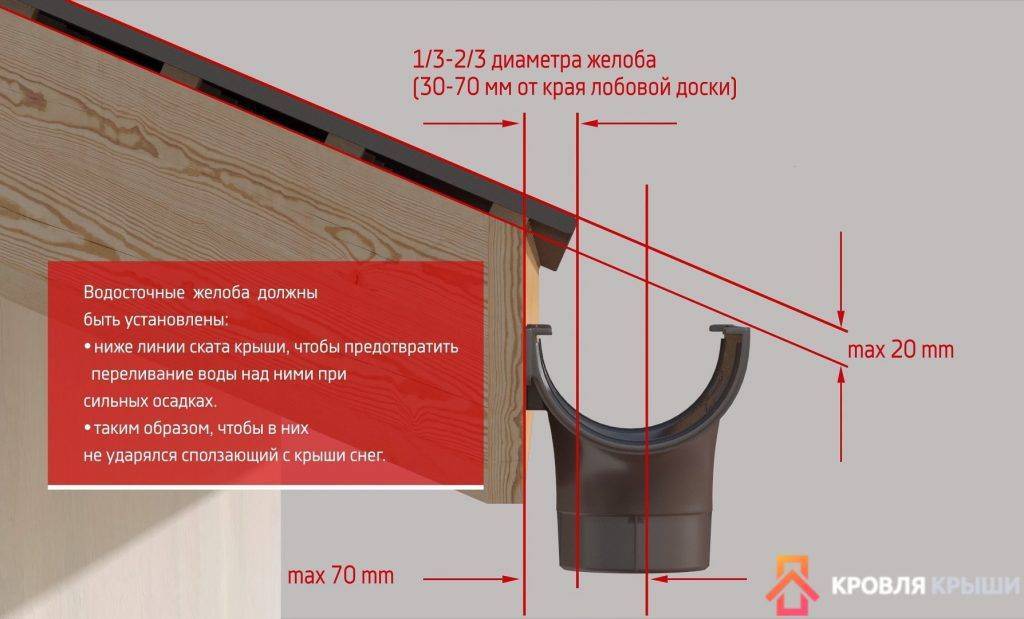

- Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
- Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
- Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.
Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.
Для этого вам понадобятся:
- саморезы, шуруповерт или отвертка;
- уровень и рулетка;
- напильник, наждачная бумага;
- ножовка по металлу или болгарка;
- бечевка;
- лестница или строительные леса.
1 этап работ
Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.
В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм
2 этап
Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.
Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.
3 этап
Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.
Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.
4 этап
1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба
Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.
5 этап
Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.
Пути водоотвода
Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.
- Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
- Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
- Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
- Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.
